Renault Duster. Снятие блок-фары

Блок-фару снимаем для замены.
Работа показана на левой блок-фаре, правую блок-фару снимаем аналогично.
Снимаем передний бампер (см. Снятие переднего бампера).

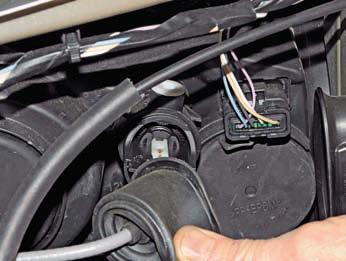

Снимаем защитный чехол с корпуса исполнительного механизма регулятора направления пучков света фар.

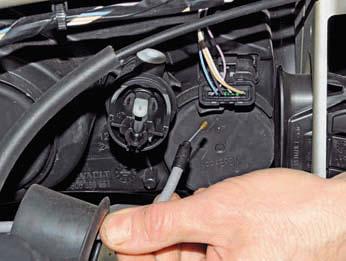

Выводим оболочку троса из держателя на корпусе исполнительного механизма…

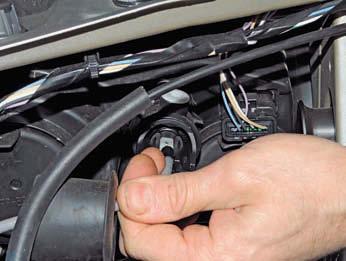

…и отсоединяем наконечник троса от штока исполнительного механизма регулятора направления пучков света фар.

Головкой «на 10» отворачиваем болт переднего крепления блок-фары.

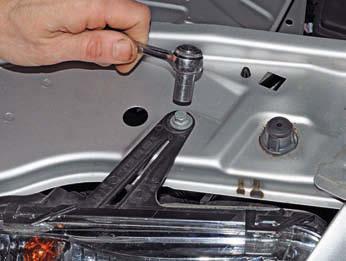

Тем же инструментом отворачиваем болт верхнего…

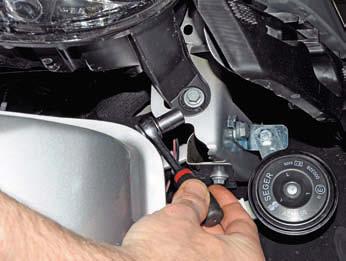

…и болт нижнего креплений блокфары.

Отверткой отжимаем фиксатор, и выводим блок-фару из кузова.

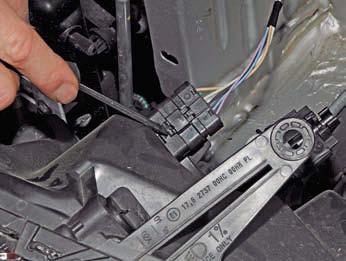

Отверткой поддеваем фиксатор колодки проводов…

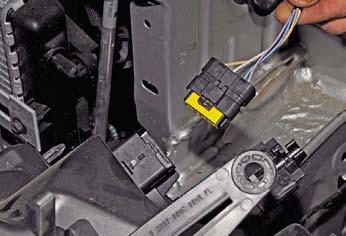

…отсоединяем колодку от разъема блок-фары…

…и снимаем блок-фару.
Устанавливаем блок-фару в обратной последовательности.
После установки блок-фары регулируем направление пучка света фары.

Для изменения направления пучка света в вертикальной плоскости вращаем шестигранником «на 6» (через отверстие в верхней поперечине рамки радиатора) винт 2, для изменения направления пучка света в горизонтальной плоскости вращаем ручку 1.
