Renault Duster. Снятие выключателя света заднего хода механической коробки передач

Работу проводим при проверке и замене выключателя света заднего хода.

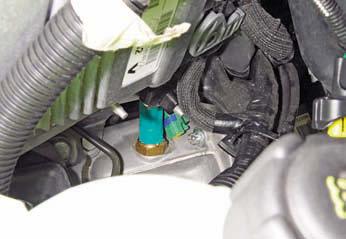

Выключатель установлен сверху на коробке передач, под площадкой аккумуляторной батареи.
Снимаем воздухозаборник с резонатором в сборе (см. Снятие воздухозаборника и резонатора воздушного тракта).

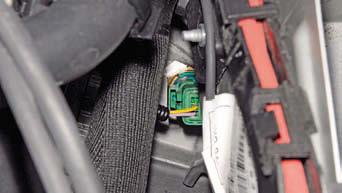

Отжимаем отверткой фиксатор колодки проводов…

…и отсоединяем колодку от выключателя.
Для проверки электрических цепей отрезком проволоки замыкаем контакты колодки проводов и включаем зажигание. Если лампа света заднего хода загорелась, следует заменить выключатель света заднего хода. Если лампа не загорелась, следует проверить электрическую цепь от колодки проводов до лампы света заднего хода.

Накидным ключом «на 24» выворачиваем выключатель.
Для проверки выключателя подсоединяем к выводам выключателя щупы тестера в режиме омметра. У исправного выключателя при свободном состоянии его штока тестер должен зафиксировать «бесконечность»…

…а при «утопленном» штоке (контакты выключателя замкнуты) – наличие цепи.
Перед установкой выключателя…

…наносим на резьбовую часть выключателя тонкий слой герметика.
Заворачиваем выключатель в отверстие картера коробки передач и затягиваем его. Присоединяем к разъему выключателя колодку проводов.
Устанавливаем на место воздухозаборник с резонатором в сборе.
