Renault Duster. Снятие выключателей, регулятора, прикуривателя и блока сигнализаторов

Работу проводим при замене выключателей, регулятора, прикуривателя и блока сигнализаторов (непристегнутого ремня безопасности и отключения подушки безопасности пассажира).
Выключатели, переключатель режимов трансмиссии и прикуриватель на консоли панели приборов и облицовке туннеля пола снимаем также при замене накладок консоли и облицовки туннеля пола.
Для снятия регулятора электропривода наружных зеркал…

…снимаем нижнюю накладку облицовки туннеля пола (см. Снятие облицовки туннеля пола).

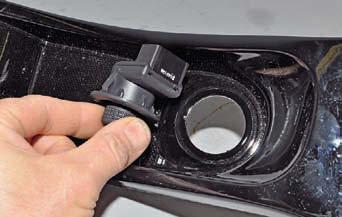

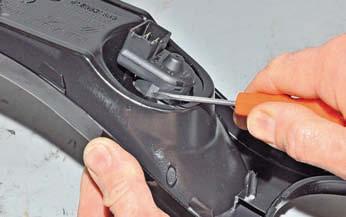

Отверткой поочередно нажимаем на два фиксатора (второй фиксатор на фото не виден)…

…и вынимаем регулятор из облицовки.

Регулятор электропривода наружных зеркал.
Устанавливаем регулятор в обратной последовательности.
При этом…

…выступ на корпусе регулятора (показан отверткой) должен войти в выемку на нижней накладке облицовки туннеля пола.

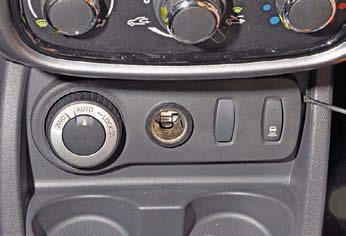

Для снятия выключателей на верхней накладке облицовки туннеля пола…

…отверткой поддеваем накладку…

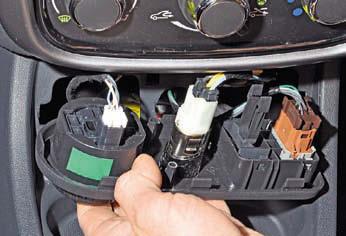

…и выводим ее из облицовки туннеля пола, преодолевая сопротивление восьми фиксаторов.

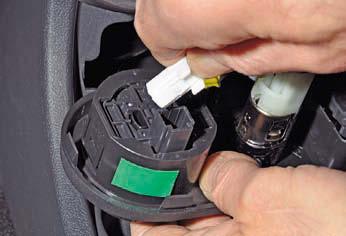

Нажав на фиксатор колодки проводов, отсоединяем колодку от переключателя режимов трансмиссии.

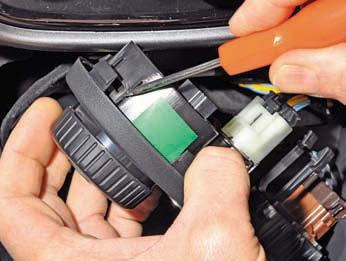

Отверткой поочередно отжимаем два фиксатора (второй фиксатор на фото не виден)…

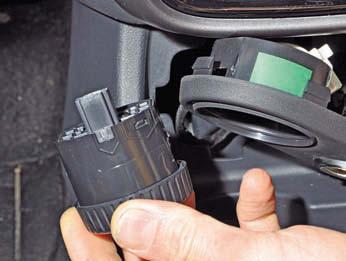

…и вынимаем переключатель из накладки.

Переключатель режимов трансмиссии.

Нажав на фиксатор колодки проводов, отсоединяем колодку от прикуривателя.

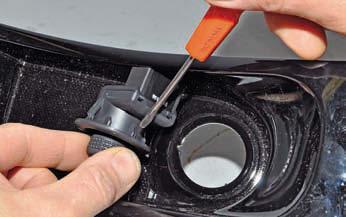

Отверткой поочередно нажимаем на два фиксатора (второй фиксатор на фото не виден)…

…и вынимаем прикуриватель из накладки.

Прикуриватель (стрелкой показан фиксатор прикуривателя, второй фиксатор на фото не виден).

Нажав на фиксатор колодки проводов, отсоединяем колодку от выключателя парктроника.

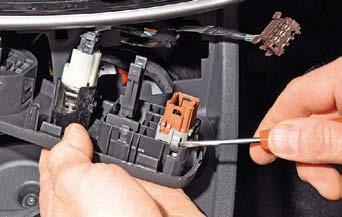

Отверткой поочередно нажимаем на два фиксатора (второй фиксатор на фото не виден)…

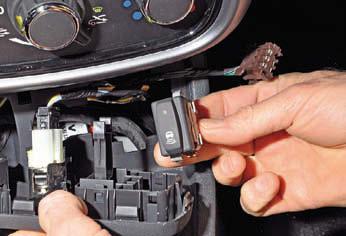

…и вынимаем выключатель парктроника из накладки.

Выключатель парктроника.
Устанавливаем переключатель режимов трансмиссии, прикуриватель и выключатель парктроника в обратной последовательности.
Для снятия выключателей на консоли панели приборов…

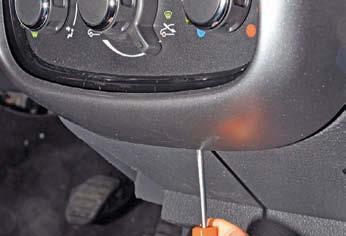

…отверткой поддеваем облицовку консоли снизу… …и выводим из зацепления нижние фиксаторы облицовки.

Отверткой поддеваем облицовку сверху, подложив под отвертку пластмассовую пластинку (например, пластиковую карту), чтобы не поцарапать детали панели приборов и, выведя фиксаторы облицовки из зацепления…

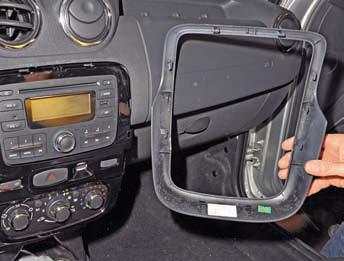

…снимаем облицовку консоли панели приборов.

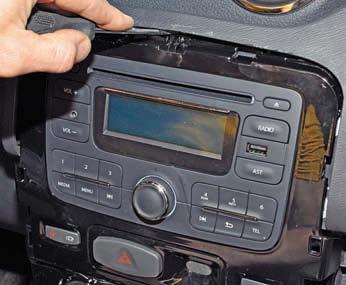

Отверткой поддеваем накладку консоли и, преодолевая сопротивление, выводим из зацепления верхние фиксаторы накладки.

Потянув накладку на себя, выводим из зацепления фиксаторы и, наклонив накладку, выводим крючки накладки из консоли…

…и отводим накладку от консоли панели приборов.

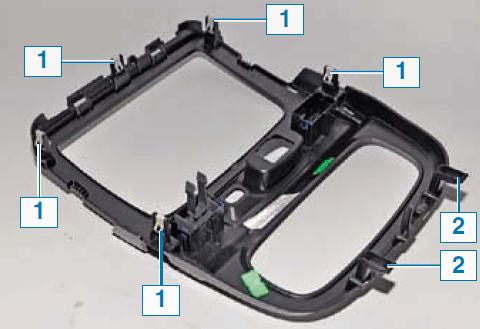

Расположение фиксаторов 1 и крючков 2 накладки (для наглядности показано на снятой накладке).

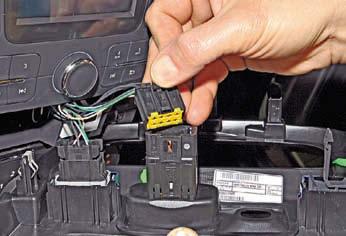

Нажав на фиксатор колодки проводов, отсоединяем колодку от выключателя аварийной сигнализации.

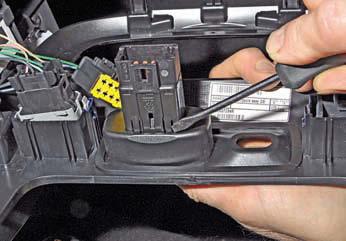

Отверткой поочередно нажимаем на четыре фиксатора (два фиксатора на фото не видны)…

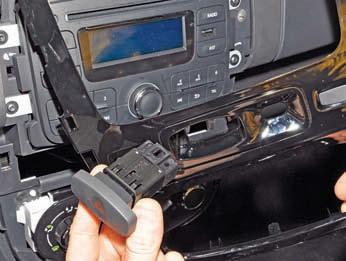

…и вынимаем выключатель аварийной сигнализации из накладки.

Выключатель аварийной сигнализации.

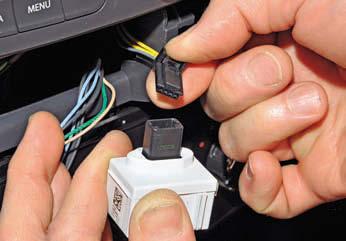

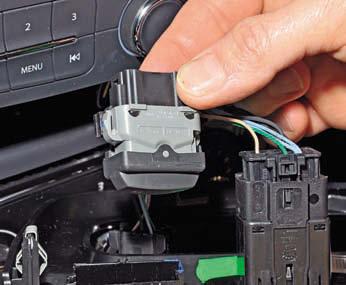

Сжав два фиксатора колодки проводов, отсоединяем колодку от выключателя центрального замка.

Отверткой поочередно нажимаем на два фиксатора выключателя…

…и вынимаем выключатель центрального замка из накладки.

Выключатель центрального замка.
Устанавливаем выключатели аварийной сигнализации и центрального замка в обратной последовательности.
Для замены блока сигнализаторов (сигнализаторы непристегнутого ремня безопасности и отключения подушки безопасности переднего пассажира) на консоли панели приборов отсоединяем колодки проводов от выключателя аварийной сигнализации и выключателя центрального замка (см. выше)…

…и снимаем накладку консоли панели приборов.

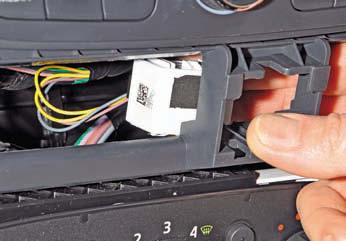

Вставив отвертку между выступом на корпусе блока и перемычкой на консоли приборов…

…проталкиваем блок внутрь консоли.
Выведя блок из консоли панели приборов…

…и нажав на фиксатор колодки проводов, отсоединяем колодку от блока.

Блок сигнализаторов.
Устанавливаем блок сигнализаторов в обратной последовательности.
