Опель Астра Эйч. Замена переднего ремня безопасности



Примечание

Замена передних ремней безопаснос­ти показана на примере ремня безо­пасности водителя. Ремень безопасно­сти переднего пассажира заменяют аналогично.

Вам потребуются: ключ TORXT40, торцовая головка «на 13», бокорезы или острый нож.

1.      Отсоедините провод от клеммы «минус» аккумуляторной батареи, так как ремни безо­пасности оборудованы преднатяжителями.

Предупреждения

После отсоединения провода от клем­мы «минус» аккумуляторной батареи необходимо подождать не менее 10 мин, только после этого можно при­ступить к снятию ремня безопасности, оснащенного преднатяжителем.

Разборка преднатяжителей ремней запре­щается.

Не допускается падение замков ремней с преднатяжителями и попадание в них воды и масла.

Не допускается воздействие на преднатя- жители ремней температуры выше 95 °С.





2.        Подденьте края левой задней боковой облицовочной накладки салазок сиденья...





3.        ...и снимите накладку, приподнимая ее вверх и преодолевая упругое сопротивле­ние ее держателей.

Примечание

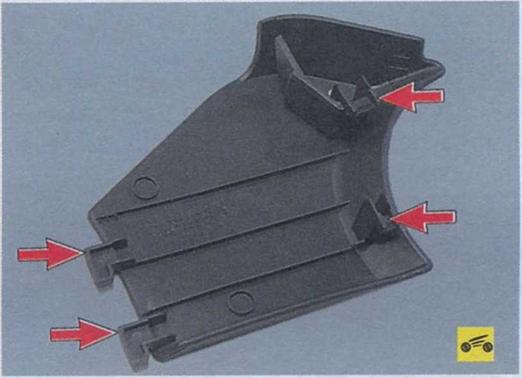

Так расположены держатели боковой облицовочной накладки салазок сиде­нья. Если держатели сломались, заме­ните накладку.

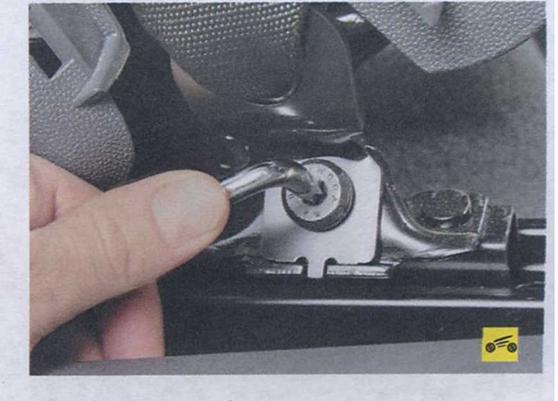

5.   ...и отсоедините ремень от салазок.

6.   Снимите облицовку порога (см. «Снятие и установка облицовок салона», с. 281).

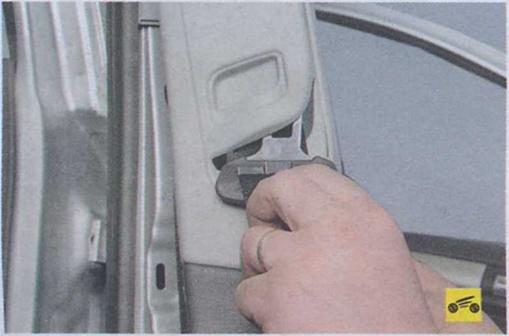

7.   Извлеките фиксатор в верхней части об­лицовки центральной стойки...

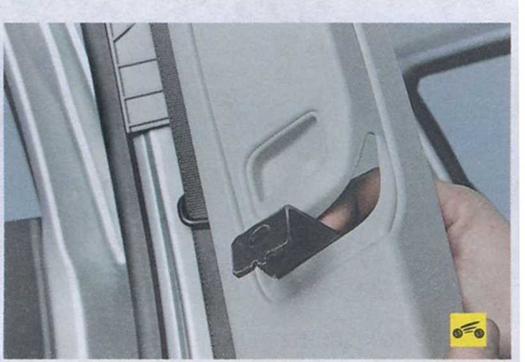

8.   ...отсоедините облицовку от стойки кузо­ва, выводя ее боковые края из зацепления с держателем на узле регулировки ремня по высоте...





9. ...а два пистона в нижней части облицов­ки - из отверстий в стойке...













11.                 ...и кронштейн нижнего ремня, а затем снимите облицовку.

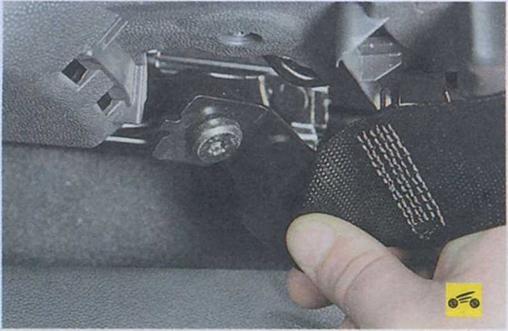

13.           ...и отсоедините пряжку крепления от узла регулировки положения ремня по высоте.





14.      Извлеките ремень на центральной стойке.









15.    Откройте обе боковые двери и снимите на­ружную облицовку центральной стойки, преодо­левая упругое сопротивление ее держателей.

_________________ Примечание

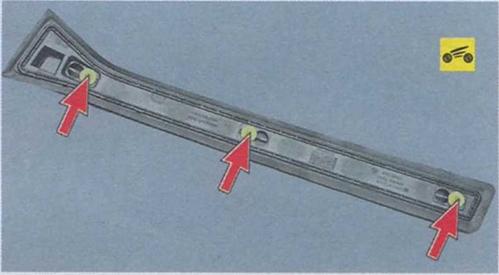

Так расположены три держателя на­ружной облицовки центральной стой­ки. Сломанные держатели замените.

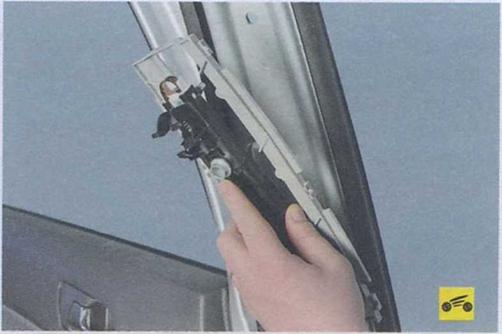

16.    Через отверстия в центральной стойке отверните две гайки крепления узла регули­ровки положения ремня по высоте...










18.     При необходимости разъедините узел регулировки и держатель облицовки цент­ральной стойки, сняв кронштейн узла с фик­сатора на держателе.







19.    Откройте переднюю дверь (если ее за­крыли после снятия узла регулировки ремня по высоте) и, поддев отверткой...



20.    ...извлеките заглушку из нижнего техно­логического отверстия в центральной стойке.

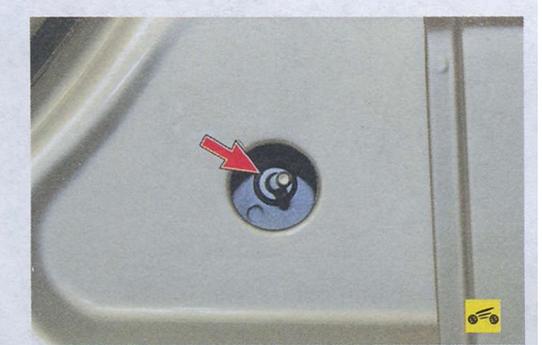

21.    Через технологическое отверстие отвер­ните гайку крепления инерционной катушки ремня безопасности...

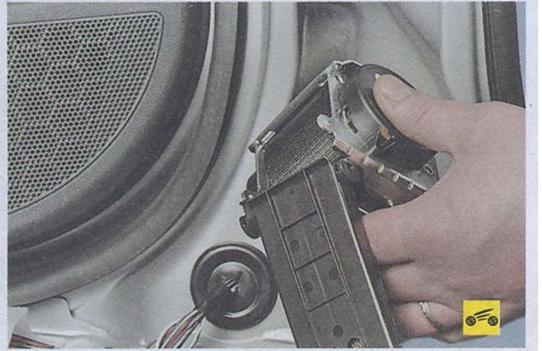

22.    ...и, извлекая катушку из стойки кузова, снимите ремень.





23.    Для снятия замка переднего ремня бе­зопасности снимите сиденье водителя.

________ Примечание

Снимать сиденье водителя необходи­мо из-за того, что при установленном на автомобиль сиденье нет доступа к колодке жгута проводов преднатя- жителя ремня и к хомутам крепления жгута проводов к салазкам сиденья.

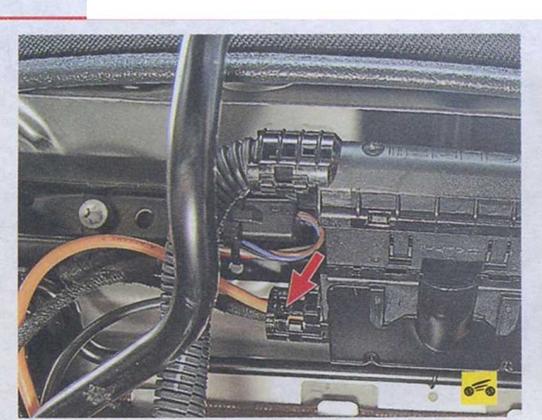

24.        Снизу сиденья отсоедините от соеди­нителя колодку жгута проводов замка рем­ня безопасности, сжав фиксаторы ее креп­ления...





25.        ...и перекусите бокорезами или раз­режьте острым ножом три хомута крепления жгута проводов замка ремня.

_________________ Примечание

Хомуты одноразового пользования. При установке замка ремня замените хомуты новыми.

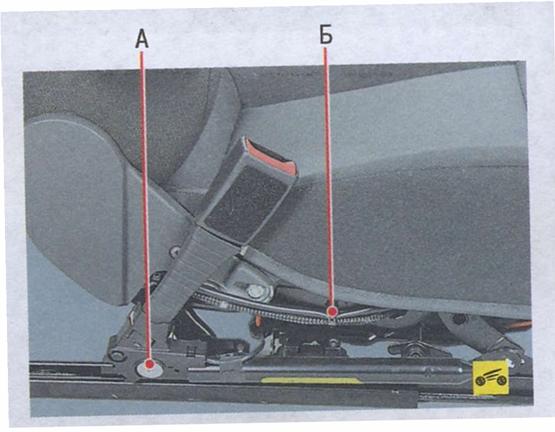

26.   Сбоку сиденья перекусите бокорезами или разрежьте острым ножом хомут Б креп­ления жгута проводов замка ремня, выверни­те болт А крепления замка ремня безопасно­сти к сиденью и снимите замок.

27.   Установите детали в порядке, обратном снятию.
