Опель Астра Эйч. СНЯТИЕ И УСТАНОВКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ОТОПЛЕНИЯ (КОНДИЦИОНИ­РОВАНИЯ) И ВЕНТИЛЯЦИИ САЛОНА

Блоки управления системой отопления (кондиционирования) и вентиляции салона автомобилей с разными системами кондици­онирования различаются по конструкции, но одинаковы по установочным размерам, поэтому их снимают и устанавливают одина­ковыми приемами. Работа показана на при­мере блока управления автомобиля, осна­щенного системой климат-контроля.

Вам потребуется ключ TORX Т20.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2.    Снимите верхнюю крышку облицовки тоннеля пола, преодолевая упругое сопро­тивление ее фиксаторов.





3.       Выверните два винта крепления рамки чехла рычага управления коробкой передач...

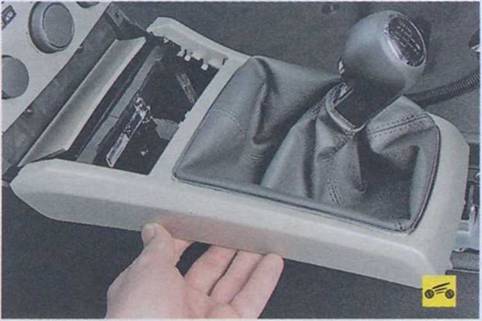

4.       ...и, отсоединив фиксаторы рамки от об­лицовки тоннеля пола, сдвиньте рамку назад вместе с передней пепельницей.

________________ Примечание

При снятии рамки чехла рычага управ­ления коробкой передач освободятся два нижних фиксатора блока управле­ния системой отопления (кондициони­рования) и вентиляции салона.





5.       Извлеките блок из гнезда в панели при­боров, преодолевая упругое сопротивление двух его фиксаторов в верхней части.

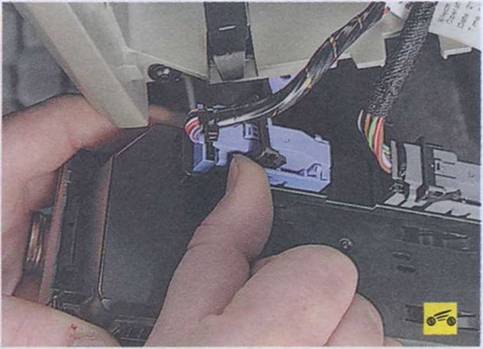

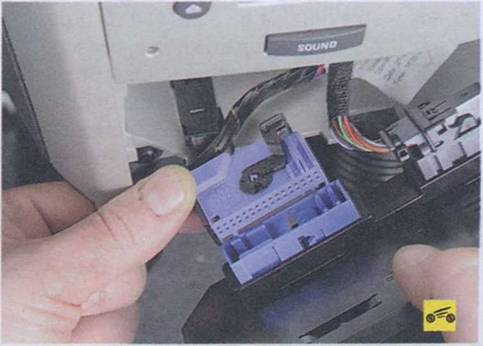

6. Отстегните фиксатор синей колодки жгу­та проводов...

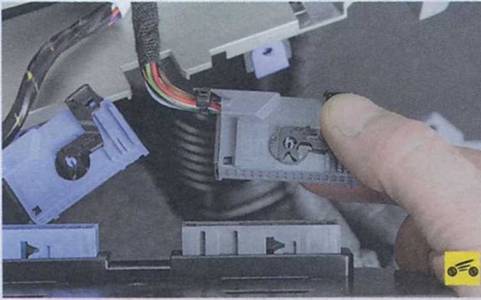

8.  Аналогично отсоедините от блока управ­ления системой отопления (кондициониро­вания) и вентиляции салона серую колодку жгута проводов и снимите блок.





9. Установите блок управления системой отопления (кондиционирования) и вентиля­ции салона и все снятые детали в порядке, обратном снятию.











Опель Астра Эйч. СНЯТИЕ И УСТАНОВКА БЛОКА УПРАВЛЕНИЯ ЗАСЛОНКОЙ РЕЦИРКУЛЯЦИИ





Электромагнитный блок управления заслон­кой рециркуляции расположен под панелью при­боров. Он установлен на корпусе воздухонагне- тателя и соединен с осью заслонки валиком.

_________________ Примечание

Панель приборов для наглядности снята.

Вам потребуются: все инструменты, исполь­зуемые для снятия вещевого ящика панели приборов, а также торцовая головка «на 5,5».

1.  Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2.      Снимите вещевой ящик панели прибо­ров (см. «Снятие и установка панели прибо­ров», с. 278).

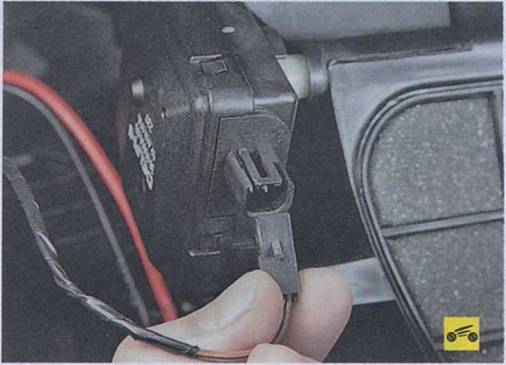

3.      Через проем в панели приборов, открыв­шийся после снятия вещевого ящика, отсое­дините колодку жгута проводов от блока уп­равления заслонкой рециркуляции, отжав фиксатор ее крепления.

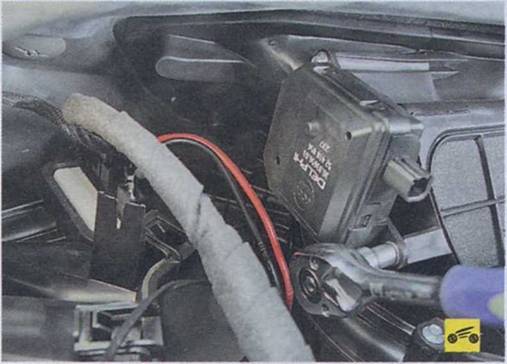

4.      Выверните три болта крепления блока управления заслонкой рециркуляции к кор­пусу воздухонагнетателя...

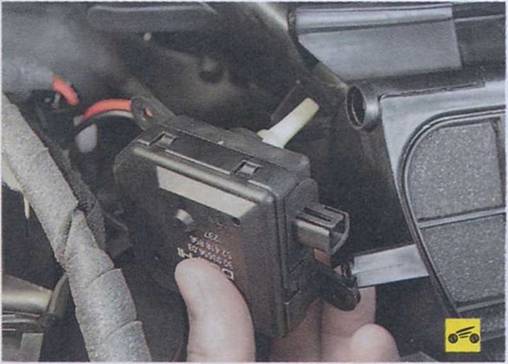

5.      ...и снимите блок, извлекая его валик из отверстия оси заслонки рециркуляции.

б.  Установите блок управления заслонкой рециркуляции и все снятые детали в порядке, обратном снятию. Обратите внимание на маркировку блока, приобретайте новый блок с такой же маркировкой.
