Опель Астра Эйч. СНЯТИЕ И УСТАНОВКА ЭЛЕКТРОВЕНТИЛЯТОРА ВОЗДУХОНАГНЕТАТЕЛЯ

Вам потребуются: все инструменты, ис­пользуемые для снятия вещевого ящика па­нели приборов, а также торцовая головка «на 7».

1.      Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2.      Снимите вещевой ящик панели прибо­ров (см. «Снятие и установка панели прибо­ров», с. 278).

3.      Через отверстие в панели приборов, от­крывшееся после снятия вещевого ящика, от­соедините от дополнительного сопротивле­ния электровентилятора колодки проводов 1 и 2 (рис. 13.4).

4.      Отстегните зажим крепления электровен­тилятора 4 к корпусу 5 воздухонагнетателя.

5.      Выверните пять болтов крепления элект­ровентилятора 4 к корпусу 5 воздухонагнета­теля и отсоедините электровентилятор от воз­духонагнетателя.

_________________ Примечание

Болты крепления электровентилятора к корпусу воздухонагнетателя показа­ны на рис. 13.4 стрелками. На рисунке видны только три болта, остальные два болта расположены с обратной сторо­ны электровентилятора.

6.      Установите электровентилятор воздухо­нагнетателя и все снятые детали в порядке, обратном снятию.







Опель Астра Эйч. ЗАМЕНА ДОПОЛНИТЕЛЬНОГО СОПРОТИВЛЕНИЯ ЭЛЕКТРОВЕНТИЛЯТОРА ВОЗДУХОНАГНЕТАТЕЛЯ

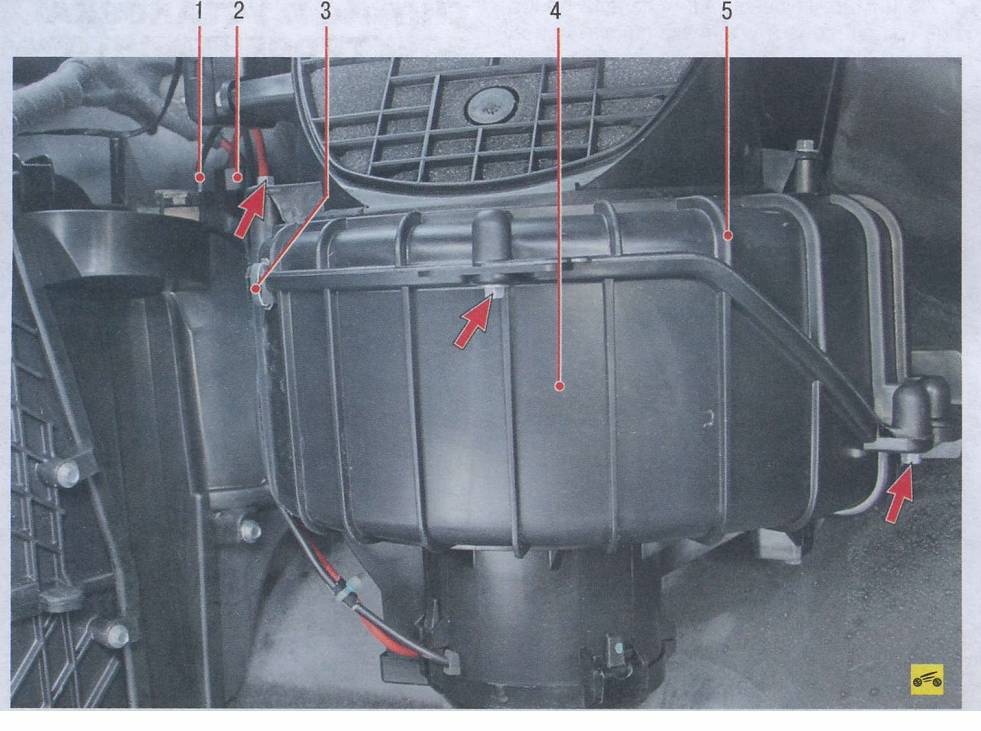

Рис. 13.4. Снятие электровентилятора воздухонагнетателя: 1,2- колодки проводов; 3 - зажим; 4 - электровентилятор воздухонагнетателя; 5 - воздухонагнетатель





Дополнительное сопротивление электро­вентилятора воздухонагнетателя установлено в гнезде корпуса отопителя (показано на фо­тографии стрелкой, панель приборов для на­глядности снята).

Вам потребуются: все инструменты, ис­пользуемые для снятия вещевого ящика па­нели приборов.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.




2.   Снимите вещевой ящик панели прибо­ров (см. «Снятие и установка панели прибо­ров», с. 278).





3.     Через отверстие в панели приборов, от­крывшееся после снятия вещевого ящика, отсое­дините от дополнительного сопротивления А ко­лодки проводов Б (черный провод) и В (оранже­вый провод), а затем извлеките дополнительное сопротивление из корпуса отопителя, преодоле­вая упругое сопротивление его фиксаторов.

4.     Установите детали в порядке, обратном снятию.
