Опель Астра Эйч. Снятие и установка электронного блока управления дополнительной системой пассивной безопасности





Вам потребуются: все инструменты, необ­ходимые для снятия облицовки тоннеля поля, а также ключ «на 10».

1.  Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.  Снимите облицовку тоннеля пола (см. «Сня­тие и установка облицовки тоннеля пола», с. 275).

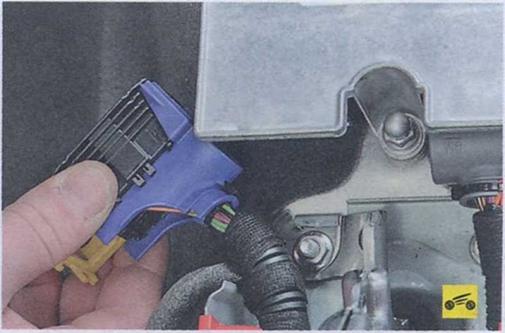

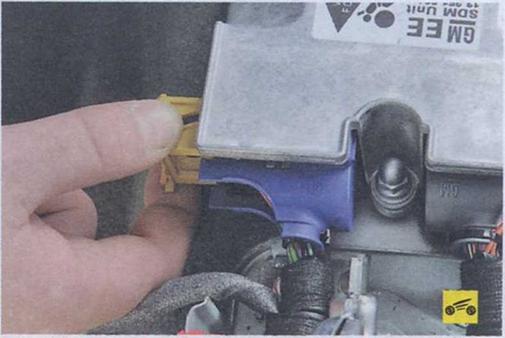

3.  Выдвиньте фиксатор синей колодки жгута проводов электронного блока управления...









5. Аналогично выдвиньте фиксатор черной колодки...









7. Отверните три гайки крепления блока уп­равления к основанию кузова...



Обратите внимание на маркировку блока управления, для замены приоб­ретайте блок с такой же маркировкой. Блок управления может быть установ­лен на автомобиль только в одном по­ложении, однако для контроля обра­тите внимание на стрелку, нанесенную на этикетку: она должна быть направ­лена вперед по направлению движе­ния автомобиля.

Колодки контактных разъемов блока имеют разный цвет. При установке блока присоединяйте к ним колодки жгутов проводов соответствующего цвета.

9.          Установите электронный блок управле­ния системой пассивной безопасности и все снятые детали в порядке, обратном снятию.
