Опель Астра Эйч. СЦЕПЛЕНИЕ

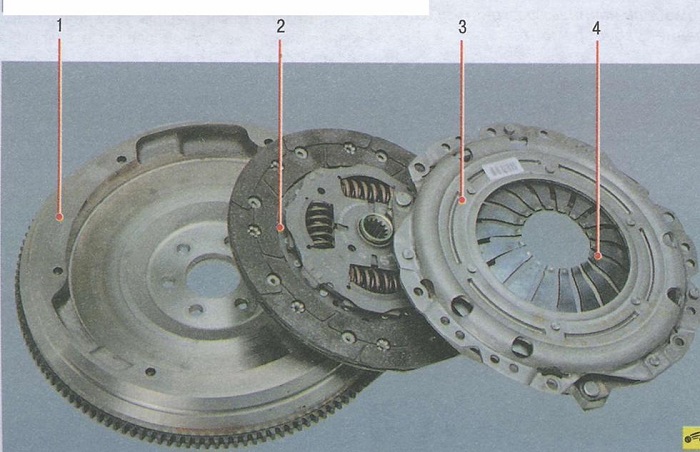

Ведомый диск 2 установлен на шлицах первичного вала коробки передач и зажат диа- фрагменной пружиной 4 между маховиком и нажимным диском.

Подшипник 2 (рис. 6.2) выключения сцепления конструктивно объединен с рабочим ци

линдром 3, прикрепленным тремя болтами 4 к картеру 1 сцепления.

Гидравлический привод выключения сцепления состоит из следующих элементов...

...главного цилиндра, установленного в моторном отсеке...

...рабочего цилиндра 3 (см. рис. 6.2), объединенного с подшипником выключения сцепления...

...трубопровода, состоящего из трубки и шланга (для наглядности трубопровод показан снизу автомобиля)...

...и педали сцепления, кронштейн которой прикреплен гайками к щиту передка кузова.

Шток главного цилиндра привода выключения сцепления соединен с педалью пальцем, вставленным в отверстия педали и вилки штока и закрепленным от осевого перемещения пружинным фиксатором. Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость.

__________ Полезные советы

Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хотя и немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой чуть-чуть педали находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль.

Пробуксовку сцепления легко можно определить по тахометру. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и ав-

томобиль начинает разгоняться, сцепление требует ремонта.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ СЦЕПЛЕНИЯ ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Причина неисправности	Способ устранения
Неполное выключение сцепления (сцепление «ведет»)
Недостаточный полный ход педали сцепления	Отрегулируйте привод выключения сцепления
Коробление ведомого диска (торцовое биение более 0,5 мм	Выправьте или замените диск
Заедание ступицы ведомого диска на шлицах первичного вала	Очистите шлицы, промойте уайт-спиритом. При износе шлицев замените первичный вал или ведомый диск
Перекос или коробление нажимного диска	Замените нажимной диск в сборе
Ослабление заклепок или поломка фрикционных накладок ведомого диска	Замените накладки или ведомый диск, проверьте торцовое биение диска
Нарушение работоспособности троса привода сцепления	Замените трос
Неполное включение сцепления (сцепление «буксует»)
Повышенный износ или пригорание фрикционных накладок ведомого диска	Замените фрикционные накладки или ведомый диск в сборе
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска	Тщательно промойте уайт-спиритом замасленные поверхности, замените изношенные или поврежденные сальники коробки передач и двигателя
Повреждение или заедание привода сцепления	Устраните причины, вызывающие заедание. Замените поврежденные детали
Рывки при работе сцепления
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска	Тщательно промойте уайт-спиритом замасленные поверхности, замените изношенные или поврежденные сальники коробки передач и двигателя
Заедание в приводе сцепления	Устраните причины, вызывающие заедание. Замените поврежденные детали
Повреждение поверхности или коробление нажимного диска	Замените нажимной диск в сборе
Повышенный шум при включении сцепления
Поломка демпферных пружин ведомого диска	Замените ведомый диск в сборе

Опель Астра Эйч. Проверка и регулировка хода педали привода выключения сцепления

Ход педали сцепления проверяют для оценки его технического состояния и при выяснении причин ненормальной работы (сцепление «ведет», «пробуксовывает» и пр.).

Вам потребуются: ключи «на 9», «на 12», «на 13», линейка.

1. Не нажимая на педаль, измерьте расстояние между накладкой педали и ковриком пола кузова.

2. Не изменяя положения линейки, нажмите на педаль до упора и вновь измерьте расстояние между накладкой педали и ковриком. Разность двух измерений должна быть (135+5) мм. Регулировка полного хода и высота педали привода выключения сцепления в эксплуатации не предусмотрена. Значительное отклонение хода от указанного значения, сопровождающееся ненормальной работой сцепления (сцепление «пробуксовывает», «ведет», рывки в момент трогания с места), свидетельствует о повреждении сцепления или привода его выключения. При незначительных отклонениях хода от указанного значения, но при исправной работе сцепления, его можно продолжать эксплуатировать.

3. Проверьте свободный ход педали. Для этого нажмите на педаль до появления ощутимого сопротивления ее перемещению. Измеренное значение должно быть в пределах б~12 мм. Если свободный ход педали боль-

ше, возможно нечеткое выключение сцепления (сцепление «ведет»). При чрезмерно малом свободном ходе или его полном отсутствии сцепление не полностью включается (сцепление «пробуксовывает»).

4. Проверьте момент включения сцепления при отпускании педали. При работающем на холостом ходу двигателе нажмите на педаль до упора, включите первую передачу и начинайте медленно отпускать педаль, стараясь определить, при каком расстоянии площадки педали от пола автомобиль начинает двигаться. Если сцепление и привод его выключения в нормальном состоянии, это расстояние должно быть 30-40 мм. Если ход педали до включения сцепления меньше или больше указанного значения, проверьте следующее:

- свободный ход педали сцепления;

- полный ход педали сцепления. При меньшем, чем допустимо, ходе проверьте состояние привода выключения сцепления;

- наличие воздуха в гидроприводе выключения сцепления. При необходимости прокачайте гидропривод;

- состояние нажимного и ведомого дисков сцепления. При необходимости замените дефектные узлы и детали.
