Опель Астра Эйч. Снятие и установка топливной рампы двигателя Z16 XER





Топливную рампу снимают для замены при повреждении (поломка штуцеров), для заме-

ны форсунок или получения доступа к другим узлам.

Вам потребуются: ключ TORX ТЗО, отвертка с плоским лезвием, бокорезы.

1.       Снизьте давление в системе питания (см. «Снижение давления в системе питания», с. 122).

2.       Отсоедините провод от клеммы «минус» аккумуляторной батареи.






3.       Снимите электронный блок управления двигателем (см. «Снятие и установка электрон­ного блока управления двигателем», с. 222).

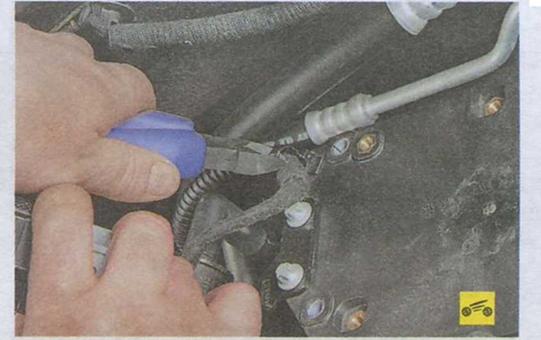

4.       Перекусите бокорезами или разрежьте ножом хомут крепления жгута проводов к кронштейну блока управления двигате­лем...

_______________ Примечание

Хомут одноразового использования.

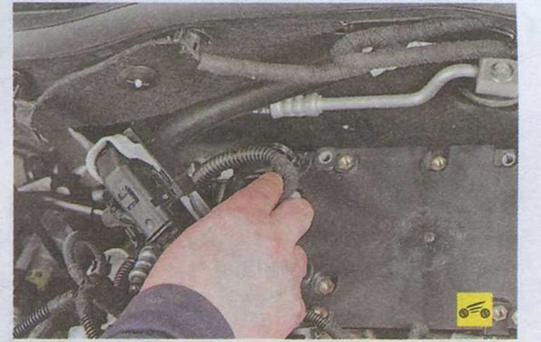

5. ...и отведите жгут в сторону.

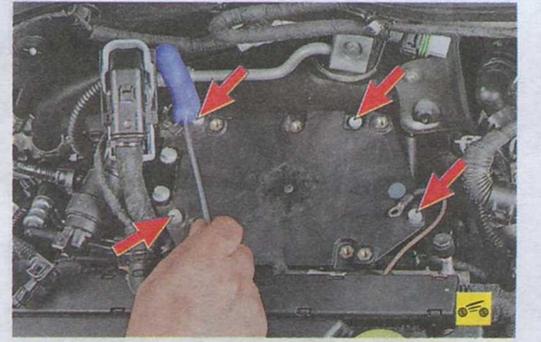

б.  Выверните четыре болта крепления кронштейна блока управления к впускной трубе...

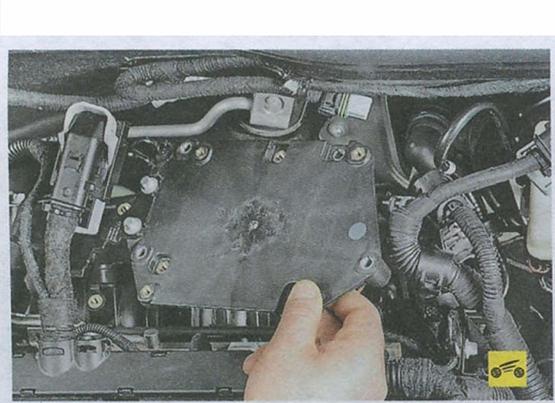

7. ...и снимите кронштейн.





Примечание



Снятие блока управления двигателем и его кронштейна необходимо потому, что кронштейн не позволяет снять зад­нюю рампу моторного жгута проводов и топливную рампу.



8.


Отсоедините от крышки головки блока цилиндров правую...






9.     ...и заднюю рампы моторного жгута про­водов, преодолев упругое сопротивление их фиксаторов.

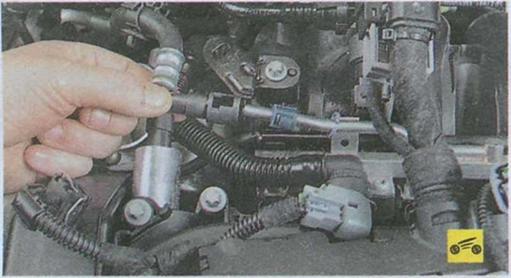

10.                        Отожмите отверткой фиксатор наконеч­ника топливоподающей магистрали...







11.          ...шланга и отсоедините магистраль от штуцера топливной рампы.

_______________ Примечание





При снятии шланга может вытечь не­большое количество топлива. Вытрите его ветошью.

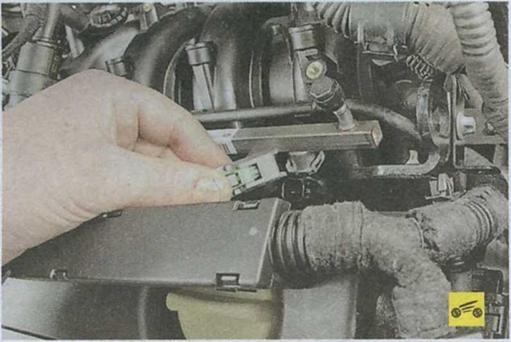

12. Нажимая на пружинные фиксаторы ко­лодок моторного жгута проводов, отсоеди­ните колодки от разъемов форсунок.

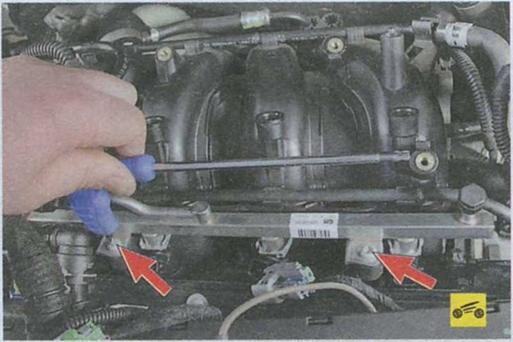

13. Выверните два болта крепления топлив­ной рампы к впускной трубе...

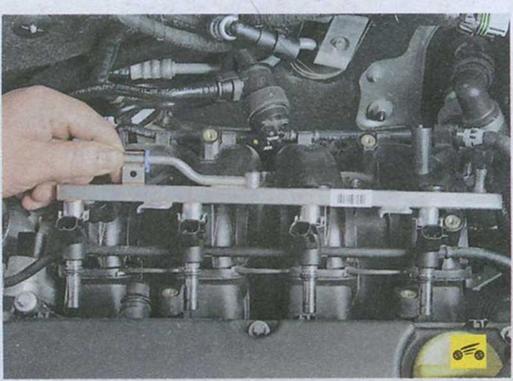

14.               ...и снимите рампу, вынимая форсунки из отверстий впускной трубы.

__________ Предупреждение

Если при снятии рампы какая-либо из форсунок осталась во впускной тру­бе, обязательно замените фиксатор этой форсунки.

15.          При необходимости снимите с рампы форсунки (см. «Снятие, проверка и установка форсунок», с. 128).

._______________ Примечание

Уплотнительные кольца форсунок за­меняйте новыми при каждом снятии или разборке топливной рампы.

16.               Установите топливную рампу в последо­вательности, обратной разборке и снятию, смазав моторным маслом уплотнительные кольца форсунок.


17. Подсоединив топливный шланг к рампе, пустите двигатель и проверьте герметичность соединения шланга с рампой и уплотнений форсунок.
