Опель Астра Эйч. Снятие и установка педали управления дроссельной заслонкой двигателя Z16 XER



Педаль управления дроссельной заслон­кой снимают для замены при выходе из строя, так как она представляет собой не подлежащий ремонту узел и поставляется в запасные части только в сборе.

Вам потребуется ключ или торцовая голо­вка «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

5. Извлеките из монтажного блока предо­хранитель (№24) топливного насоса.

8.  Снимите с воздуховода воздухоподаю­щий рукав.

Для снятия воздуховода выполните следу­ющее.

1.  Снимите облицовку радиатора (см. «Сня­тие и установка облицовки радиатора», с. 254).

б. Движением влево и вверх отсоедините поперечину от воздуховода...

Если падает мощность двигателя, возник по­вышенный шум или периодически слышны подвывания при работе топливного насоса, то, скорее всего, вышел из строя топливный насос. Предварительно проверьте давление в системе подачи топлива (см. «Проверка дав­ления в системе питания», с. 121). Если давле­ние в системе меньше 300 кПа (3,0 кгс/см2), то, вероятно, неисправны регулятор давления топлива, собственно электробензонасос или засорен топливный фильтр. Для устранения этих неисправностей необходимо снять и ра­зобрать топливный модуль.

Вам потребуются: отвертка с плоским лез­вием, емкость для слива топлива из модуля топливного насоса.

1. Снизьте давление в системе питания (см. «Снижение давления в системе питания», с. 122).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3.  Снимите подушку заднего сиденья (см. «Снятие и установка заднего сиденья», с. 274).

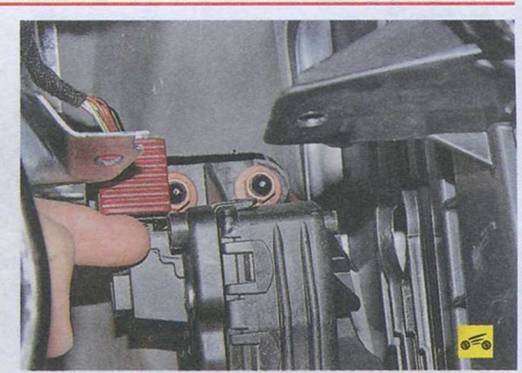

2.     Поддев пальцем фиксатор колодки жгу­та проводов датчика положения педали уп­равления дроссельной заслонкой...





3.     ...отстегните фиксатор и отсоедините ко­лодку от педали.





4.     Отверните три гайки крепления педали управления дроссельной заслонкой к щиту передка...





Обратите внимание на маркировку пе­дали. Приобретайте новую педаль с та­кой же маркировкой.

6. Установите педаль управления дроссель­ной заслонкой в порядке, обратном снятию.











Опель Астра Эйч. Проверка и замена пневмокамеры и электромагнитного клапана привода заслонки впускной трубы двигателя Z16 XER





Пневмокамера А привода заслонки впускной трубы и электромагнитный клапан Б управления пневмокамерой представляют собой единый блок, прикрепленный к впускной трубе.

Вам потребуются: ключ TORX ТЗО, меди­цинский шприц, резиновая груша.

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2.     Отсоедините от электромагнитного кла­пана колодку жгута проводов, сжав фиксато­ры ее крепления.





3.     Выверните два болта крепления блока пневмопривода заслонки впускной трубы...

_______________ Примечание

Для наглядности показано на снятой впускной трубе.



4.     ...отведите блок от впускной трубы, вы­нув валик привода из оси заслонки...





5.     ...отсоедините вакуумный шланг от шту­цера электромагнитного клапана и снимите блок пневмопривода.





б. Отсоедините шланг пневмокамеры от шту­цера клапана, наденьте шланг на шприц и со­здайте разрежение в полости пневмокамеры привода заслонки впускной трубы. Если при этом валик пневмокамеры остался неподвиж­ным, замените блок пневмопривода.





7.     Для проверки клапана присоедините от­резком шланга к отводящему штуцеру клапа­на резиновую грушу и сожмите ее. Воздух должен выйти через клапан, а груша после прекращения на нее воздействия должна ос­таться в сжатом состоянии.





8.   Затем подключите к выводам клапана ис­точник постоянного тока напряжением 12 В — клапан должен открыться, а разрежение должно исчезнуть (груша распрямится и при повторном нажатии на нее и отпускании воз­дух будет свободно прокачиваться через кла­пан в обоих направлениях). В противном слу­чае замените блок пневмопривода.

9.   Установите блок пневмопривода заслонки впускной трубы в порядке, обратном снятию.
