Kia Cerato. ЗАМЕНА РАБОЧЕГО ЦИЛИНДРА ПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ АВТОМОБИЛЯ С ПЯТИСТУПЕНЧАТОЙ КОРОБКОЙ ПЕРЕДАЧ

Вам потребуются: торцовая головка «на 12», ключ «на 16».







Рабочий цилиндр заменяют при неполном выключении сцепления, чаще всего это про­исходит при износе уплотнительных манжет, установленных в цилиндре, вследствие чего появляется течь рабочей жидкости.

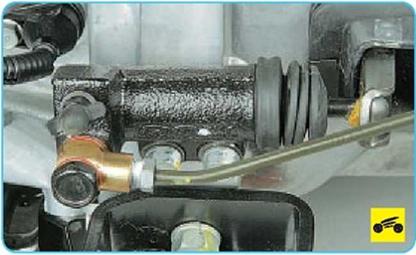

2.      ...и отсоедините от рабочего цилиндра шланг Заглушите шланг, чтобы не вытекала тормозная жидкость.









ПРИМЕЧАНИЕ

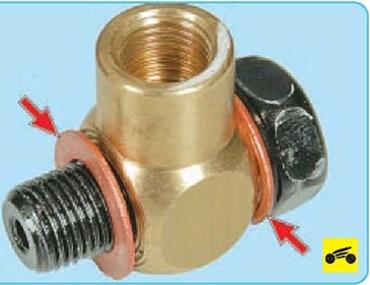

Обратите внимание на наличие и взаимное расположение двух медных уплотнительных шайб.

Внимательно осмотрите их. Обжатые шайбы при сборке замените новыми.





3.   Выверните два болта крепления рабоче­го цилиндра к картеру сцепления...

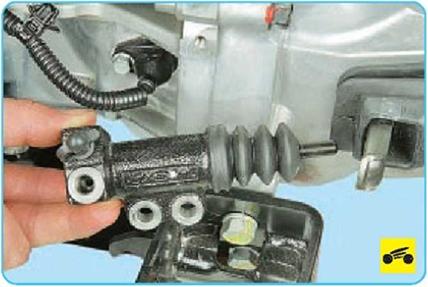

4.    ...и снимите рабочий цилиндр.

5.    Установите детали в порядке, обратном снятию, предварительно смазав консистент­ной смазкой сопрягаемые поверхности штока рабочего цилиндра и рычага вала выключения сцепления.

6.    Удалите воздух из системы (см. «Про­качка гидропривода выключения сцепле­ния», с. 126).









Kia Cerato. ЗАМЕНА РАБОЧЕГО ЦИЛИНДРА ПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ АВТОМОБИЛЯ С ШЕСТИСТУПЕНЧАТОЙ КОРОБКОЙ ПЕРЕДАЧ





На автомобиле с шестиступенчатой короб­кой передач рабочий цилиндр выключения сцепления выполнен в сборе с подшипником выключения сцепления.

Признаком необходимости замены рабо­чего цилиндра сцепления на автомобиле с шестиступенчатой коробкой передач явля­ется повышенный шум в подшипнике выклю­чения сцепления в момент нажатия на пе­даль сцепления или утечка рабочей жидкос­ти из него.



При замене подшипника выключения сцеп­ления по причине шума проверьте состояние лепестков нажимной пружины ведущего диска. При сильном износе концов лепест­ков в местах контакта с подшипником заме­ните ведущий диск в сборе.

1.    Снимите коробку передач (см. «Снятие и установка коробки передач», с. 134).

2.    Выверните три болта крепления рабоче­го цилиндра к картеру сцепления и извлеките цилиндр в сборе с подшипником выключения сцепления из картера сцепления.

ПРИМЕЧАНИЕ

Перед установкой проверьте новый подшип­ник. Он должен вращаться легко, без заеда­ний и шума и не иметь люфтов.

3.    Установите рабочий цилиндр привода выключения сцепления в сборе с подшипни­ком в порядке, обратном снятию.

4.    Установите коробку передач (см. «Сня­тие и установка коробки передач», с. 134).

5.    Удалите воздух из гидропривода выклю­чения сцепления (см. «Прокачка гидроприво­да выключения сцепления», с. 126).



Kia Cerato. ЗАМЕНА ШЛАНГА И ТРУБКИ ГИДРОПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ



Вам потребуются: пассатижи...

...и специальный ключ «на 11» для гаек трубопроводов.

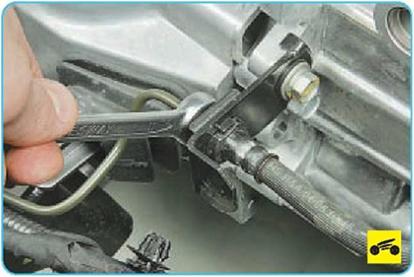

1. Отверните гайку крепления трубки к на­конечнику шланга...













4.  ...и выведите наконечник шланга из крон­штейна.









6.

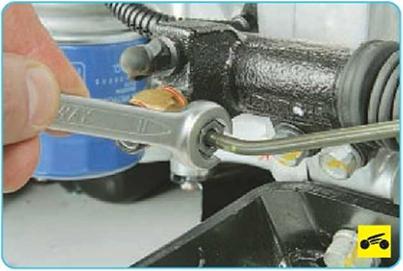

Для замены трубки гидропривода отвер­ните гайку крепления трубки к штуцеру рабо­чего цилиндра...

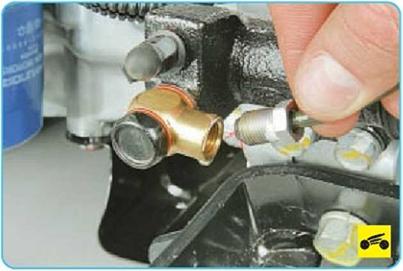

7.   ...и отсоедините трубку

8.   Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода

(см. «Прокачка гидропривода выключения сцепления», с. 126).
