Kia Cerato. ЗАМЕНА ТРОСОВ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ - ЧАСТЬ 1



Вам потребуются: пассатижи, ключ «на 10».

Дня снятия тросов управления механичес­кой коробкой передач выполнитe следующее.

1.         Отсоедините от кулисы рычага управле­ния коробкой передач задние наконечники тросов управления коробкой передач





2              Снимите корпус воздушного фильтра

().

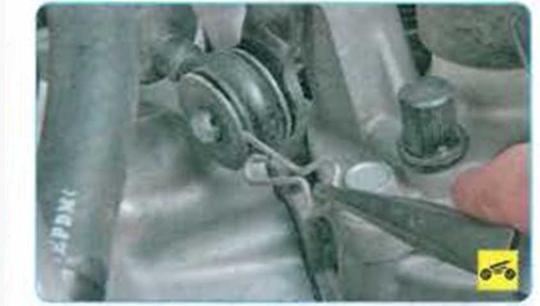

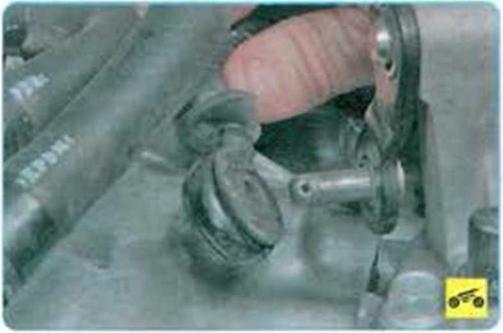

2.         Извлеките шплинт креплении наконечни­ка троса из отверстия оси рычага переключе­ния передач.

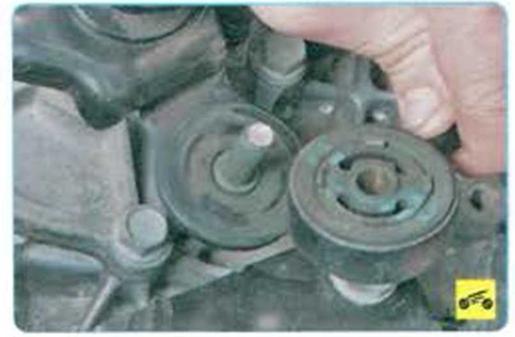

5.         ...и наконечник троса с оси рычага пере­ключения передач.

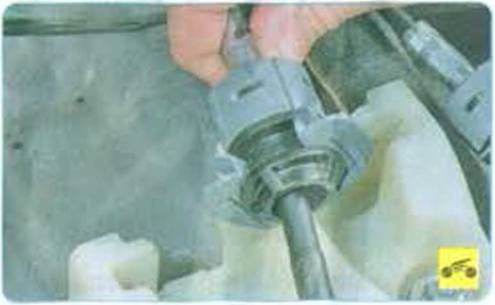

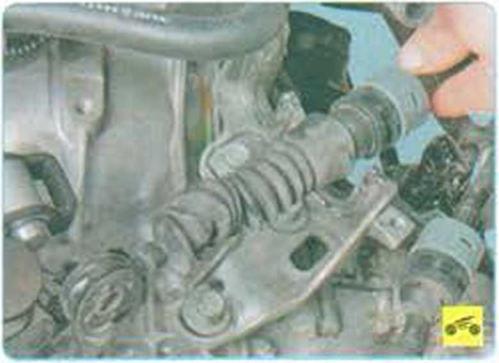

6 Извлеките наконечник оболочки троса из прорези кронштейна на коробке передач.





7.         Отведите трос переключения передач в сторону.





8.         Извлеките шплинт крепления наконечни­ка троса выбора передач из отверстия оси рычага выбора передач

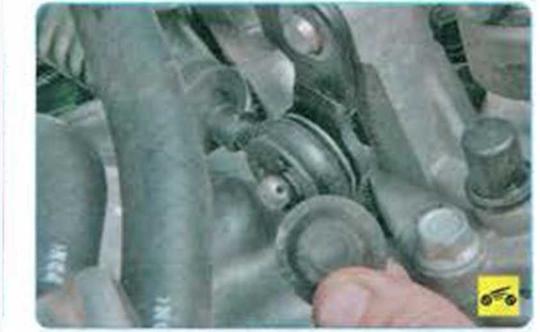

10.        ...и наконечник троса с оси рычага вы бора передач.

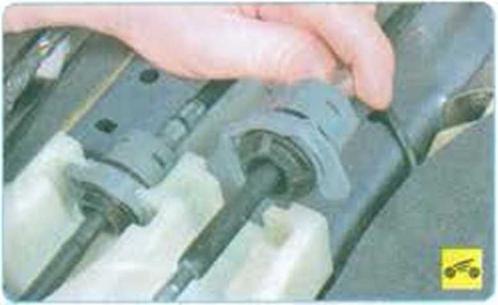

11.        Извлеките наконечник оболочки троса из прорези кронштейна на коробке передач.

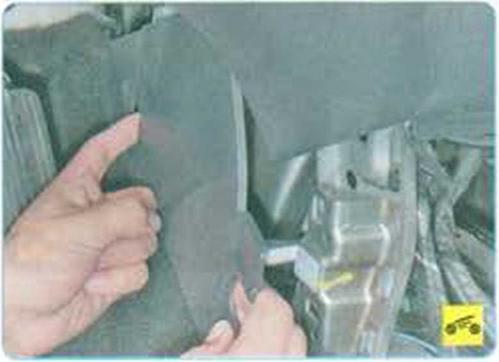

12 Снимите боковые облицовки тоннеля пола





13.        В салоне автомобиля под панелью при­боров выверните два болта крепления крон­штейна тросов к щиту передка автомобиля и извлеките тросы в салон, поочередно выни­мая их наконечники через отверстие в щите передка.





14.        Снимите облицовку тоннеля пола

.

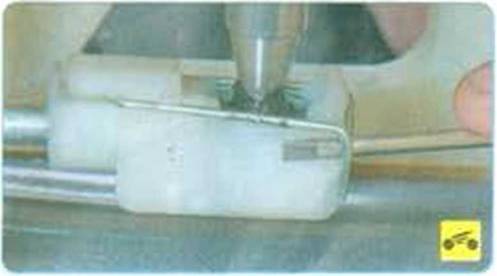

15.      Извлеките шплинт из отверстия пальца



16.      ...и снимите с пальца рычага наконечник троса выбора передач.

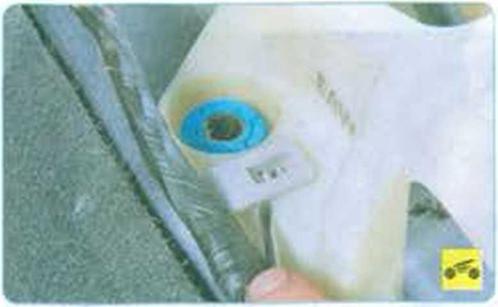

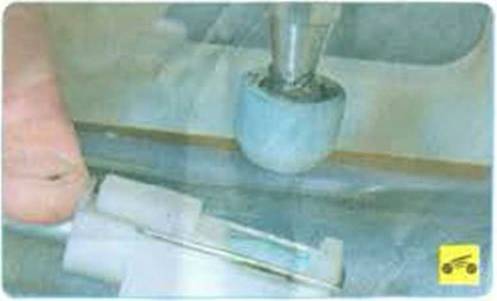

17.      Извлеките наконечник  троса выбора передач из паза в корпусе кронштей­на рычага управления коробкой передач.





18.      Выверните четыре болта крепления кронштейна рычага к основанию кузова.
