Для снятия автоматической коробки передач выполните следующие операции.

Вам потребуются: торцовые ключи «на 10», «на 12», «на 14», «на 17», монтаж­ная лопатка, пассатижи.

I. Установите автомобиль на подъемник

2              Снимите декоративный кожух двигателя

.

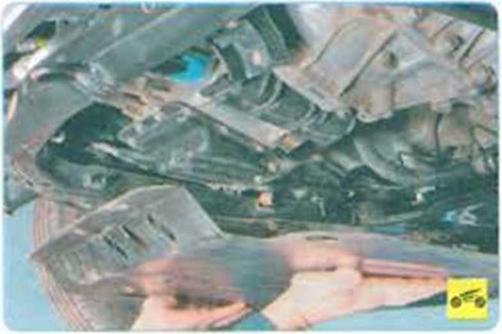

3              Снимите защиту картера.

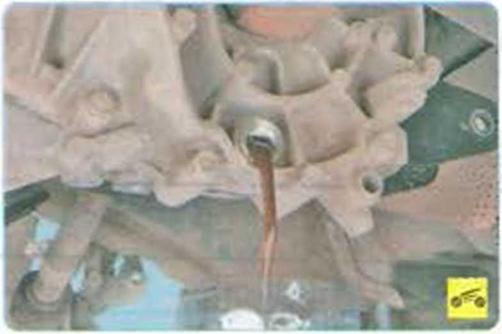

4              Слейте масло из коробки передач

.





5. Снимите аккумуляторную батарею см

.





6              Снимите корпус воздушного фильтра



7              Снимите подрамник передней подвески

.





8.        Снимите.





9 Отверните гайку крепления наконечника троса управления коробкой передач к рычагу переключателя диапазона передач на блоке управления коробки  передач.

10. Извлеките наконечник оболочки тpoca управления коробкой передач из гнезда в кронштейне на корпусе коробки передач.




11          Выверните четыре болта крепления за­щитного кожуха люка гидротрансформатора...

12. ...и снимите кожух.

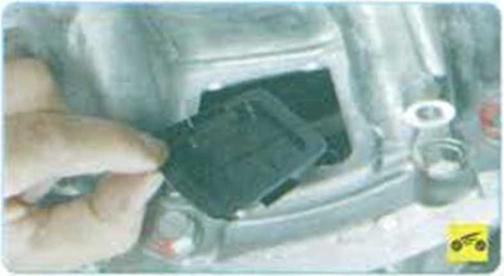

13.      Снимите заглушку люка в картере гид­ротрансформатора.



14.      Аккуратно проворачивая ведущий диск за шлицы, отверните шесть гаек крепления гидротрансформатора автоматической ко­робки передач к диску

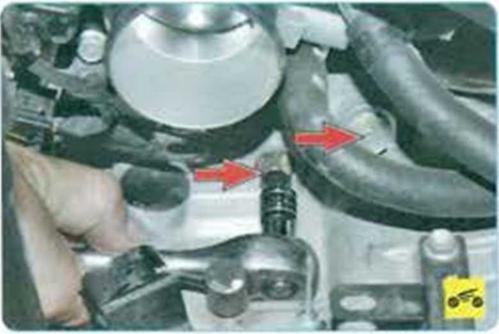

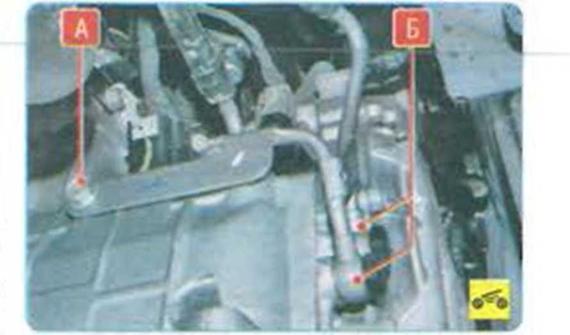

15.      Выверните болты Б крепления штуцеров трубопроводов системы охлаждения рабочей жидкости и болт А крепления кронштейнов тру­бопроводов к картеру коробки передач, затем отведите трубопроводы в сторону

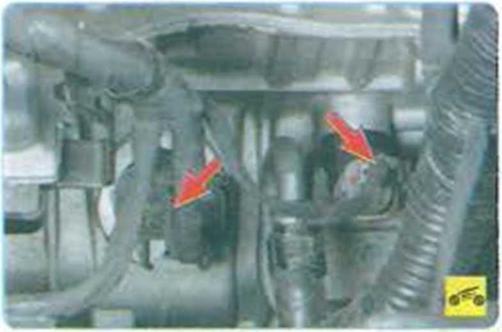

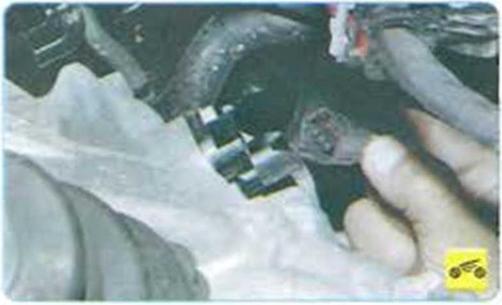

16.      Отсоедините колодки жгута проводов, расположенные сверху, рядом с маслоизмерительным щупом.





17.      Отсоедините колодку жгута проводов, расположенную сверху в задней части короб­ки передач





18.      Отсоедините колодку жгута проводов, расположенную сверху в передней части ко­робки передач

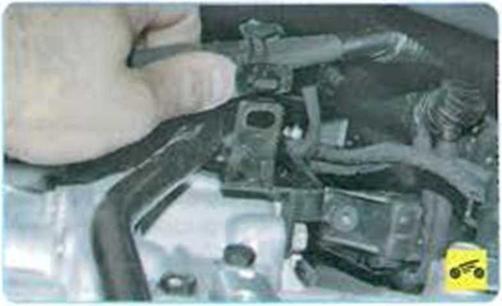

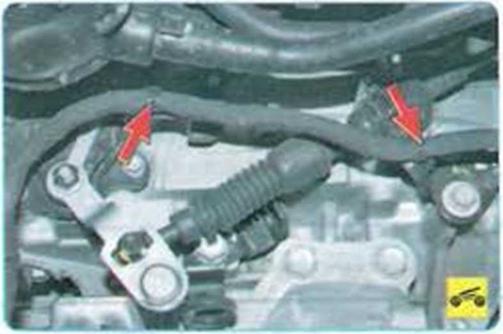

19.      Извлеките пластмассовые фиксаторы крепления жгута проводов из кронштейнов, расположенных на коробке передач сверху..

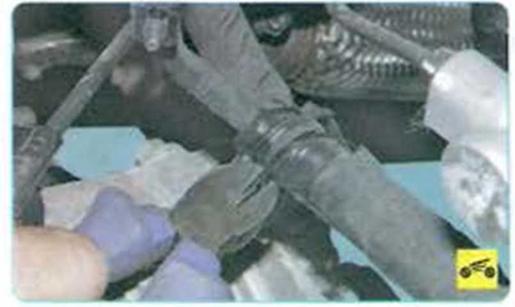

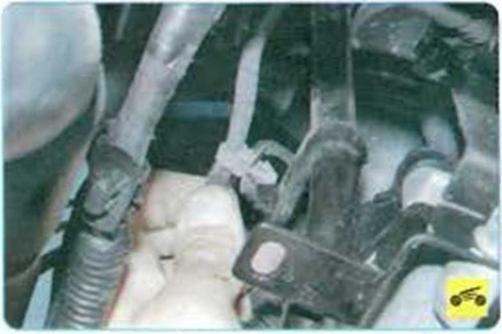

22.           Разрежьте расположенный сверху хо­мут. соединяющий два жгута проводов.

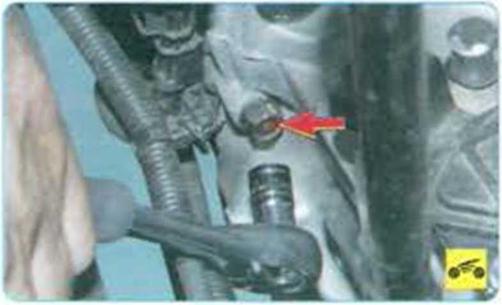

23.           Выверните болт крепления провода массы...

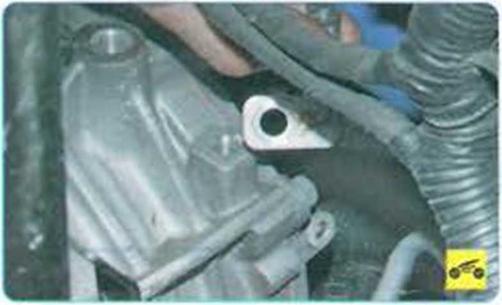

24.           ...и отсоедините провод от коробки передач.





25.           Снимите приводы передних колес

.

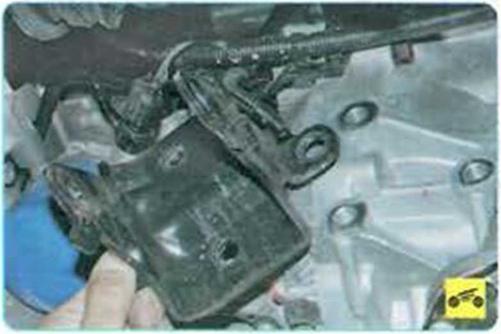

27. ...и снимите кронштейн передней опо­ры подвески силового агрегата.

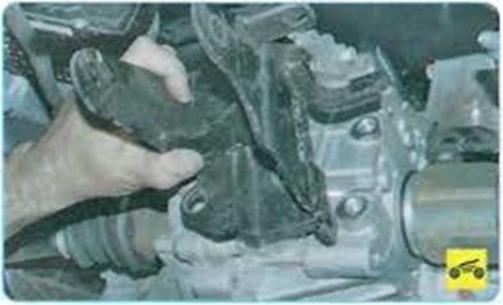

29.            ...и снимите кронштейн задней опоры подвески силового агрегата.

ПРИМЕЧАНИЕ______________________

Кронштейны передней и задней опор подве­ски силового агрегата рекомендуется сни­мать для получения лучшего доступа к эле­ментам крепления коробки передач.

30.            Установите под двигатель надежную опору или вывесите его с помощью грузо­подъемного механизма.

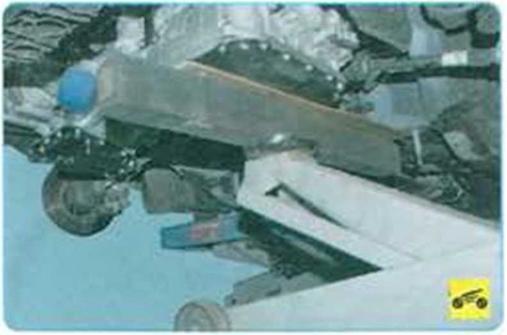

31.            Аналогичную опору установите под ко­робку передач.

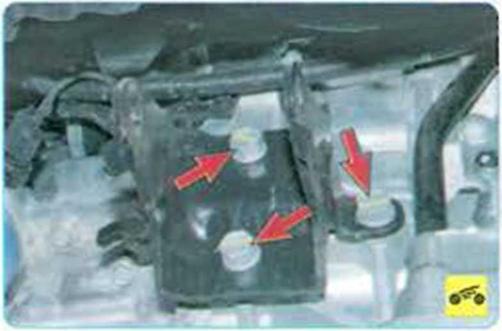

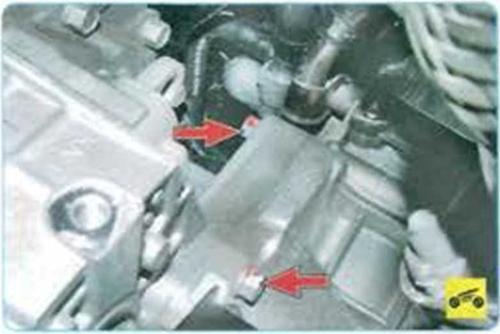

32.          Выверните два болта крепления левой опоры подвески силового агрегата к крон­штейну на картере коробки передач.

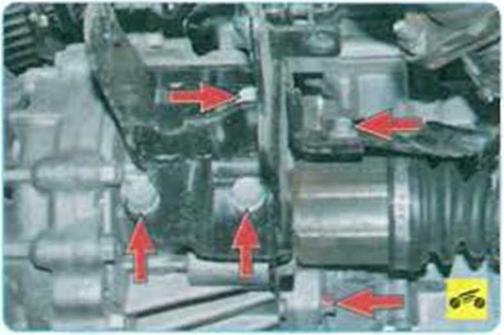

33.          Выверните болты крепления коробки передач к двигателю; один сверху...





















38.      Сдвиньте коробку передач назад и акку­ратно снимите коробку передач с автомобиля.

39.      Установите коробку передач и все сня­тые детали и узлы в порядке, обратном снятию.
