Kia Cerato. ЗАМЕНА ГЛАВНОГО ЦИЛИНДРА ПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ

Вам потребуются: ключи «на 10», «на 12», пассатижи, отвертка с крестообразным лезвием.



1.   Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра», с. 97).

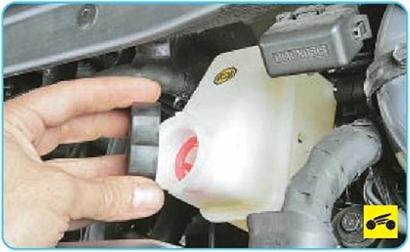

2.   Снимите пробку бачка главного тормоз­ного цилиндра и откачайте, например, боль­шим медицинским шприцем тормозную жид­кость из секции бачка главного тормозного цилиндра, питающей гидропривод выключе­ния сцепления.

ПРИМЕЧАНИЕ

Бачок, общий для главных цилиндров привода тормозов и выключения сцепления, состоит из трех отдельных секций: двух для раздель­ных контуров гидропривода тормозов и одной для гидропривода выключения сцепления.

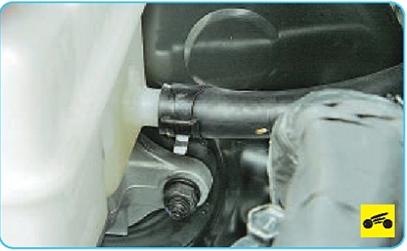

3.    Сожмите отогнутые усики хомута крепле­ния шланга подачи рабочей жидкости в глав­ный цилиндр привода выключения сцепления, сдвиньте хомут по шлангу и отсоедините шланг от штуцера бачка главного тормозного цилиндра.

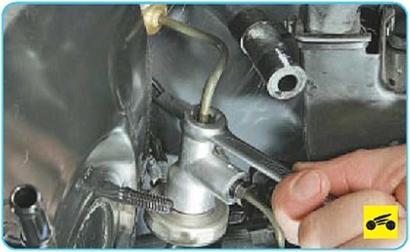

4.    Удерживая демпфер главного цилиндра гидропривода выключения сцепления от про­ворачивания, отверните от него гайку крепле­ния трубки гидропривода.









6.

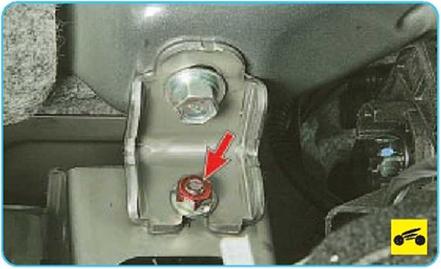

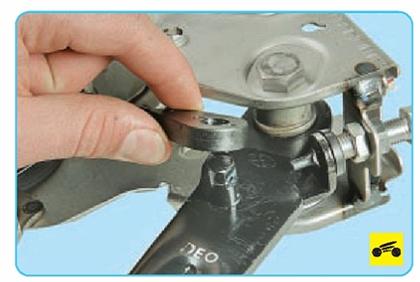

...ослабьте одну верхнюю гайку крепления...

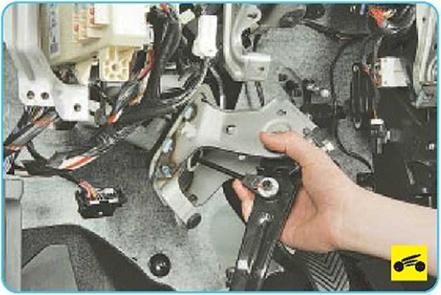

7.    ...и снимите педаль сцепления в сборе с главным цилиндром.

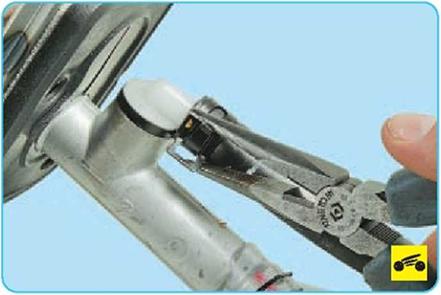

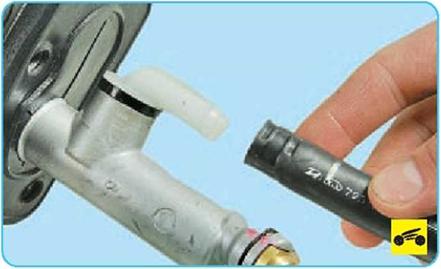

8.    Сожмите отогнутые усики хомута крепле­ния шланга подачи рабочей жидкости в глав­ный цилиндр привода выключения сцепления, сдвиньте хомут по шлангу..





9.    ...и отсоедините шланг от штуцера глав­ного цилиндра сцепления.

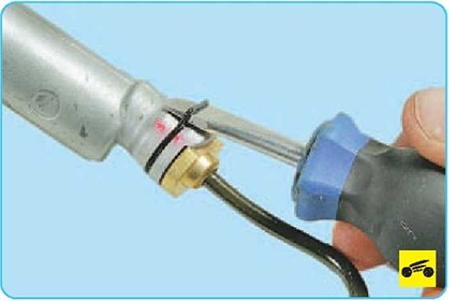

10.      Подденьте отверткой, извлеките пру­жинный фиксатор...





11.      ...и отсоедините наконечник трубки.

ПРИМЕЧАНИЕ





Соединение трубки с главным цилиндром сцепления уплотнено резиновым кольцом. Заменяйте кольцо новым при каждом разъе­динении соединения.

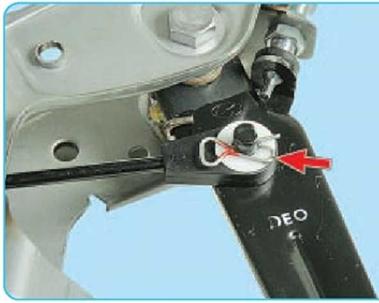

12.      Подденьте наконечник пружинного фик­сатора...





13.      ...и извлеките его из отверстия оси крепления наконечника штока.

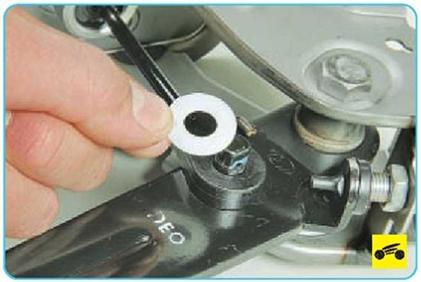

15.

Снимите с оси наконечник штока главно­го цилиндра привода выключения сцепления.





16.   Выверните два винта крепления...

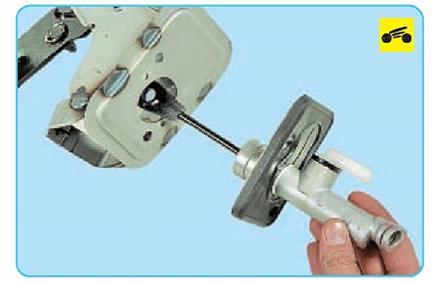

17.   ...и отсоедините от кронштейна педа­ли главный цилиндр привода выключения сцепления.

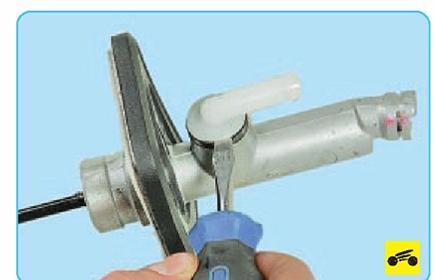

18.   Отверткой аккуратно подденьте штуцер.






19.    ...и вытащите его из резинового уплот­нителя.





20.    Извлеките резиновый уплотнитель.

21.    Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода вы­ключения сцепления (см. «Прокачка гидро­привода выключения сцепления», с. 126).
