Kia Cerato. СНЯТИЕ И УСТАНОВКА ЦЕПИ ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА ДВИГАТЕЛЯ G4FC

Вам потребуются: ключи «на 14», «на 17», «на 19», торцовые головки «на 14», «на 17», «на 19», удлинитель, вороток, отвертка с плоским лезвием.

1.              Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2              Снимите декоративный кожух двигателя

(см Снятие и установка декоративного кожу­ха двигателя’, с. 65).





3.        Снимите крышку головки блока цилинд­ров (см. «Замена прокладки крышки головки блока цилиндров, с. 71 )в

4              Снимите защиту картера двигателя



5.        Установите поршень 1 -го цилиндра в по­ложение ВМТ такта сжатия

поршня первого цилиндра в положение ВМТ

6 Слейте моторное масло из картера дви­гателя





7.        Снимите верхний кронштейн правой опо­ры силового агрегата





8.        Снимите ремень привода вспомогатель­ных агрегатов (см -Замена рем -я привода вспомогательных агрегатов, с. 217).

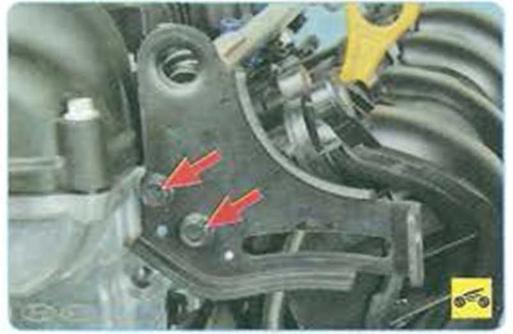

9.            Выверните четыре болта крепления ни­жнего кронштейна правой опоры к двигателю...

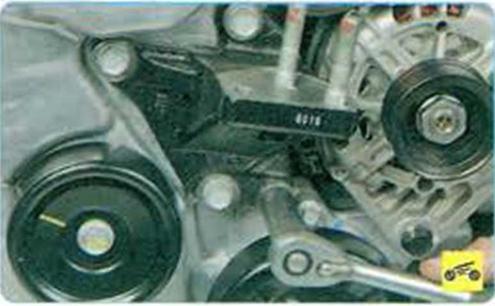

11.                               Выверните болт крепления всгюмога гельного ролика ремня привода вспомога гельных агрегатов...

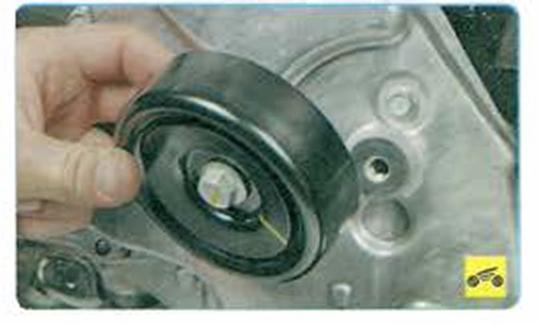

12. ...и снимите ролик.











14.                               Удерживая шкив коленчатого вала от проворачивания специальным приспособле­нием. выверните болт крепления шкива.

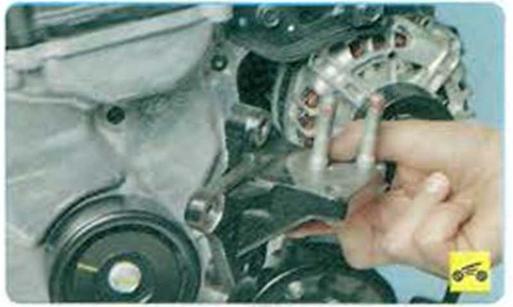

16.   Снимите генератор

.

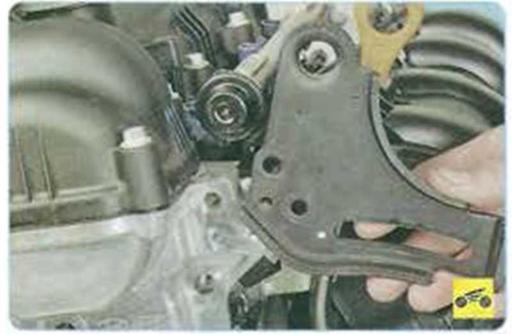

17.   Выверните два болта крепления крон штейна генератора...





18.   ...и снимите кронштейн.

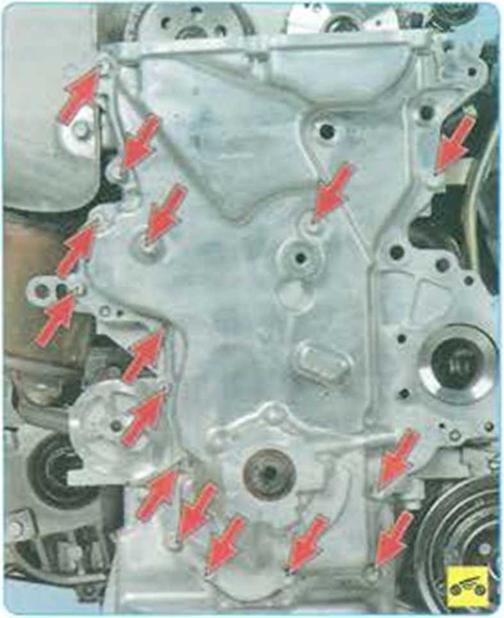

19.   Выверните пятнадцать болтов крепления крышки газораспределительного механизма (рис. 5.11)...

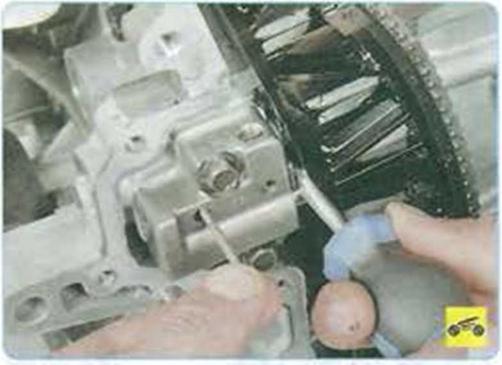

21.         Специальным приспособлением или отверткой отожмите башмак натяжителя и за­фиксируйте натяжитель штифтом.

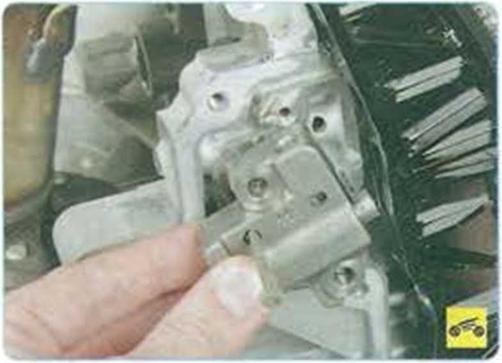

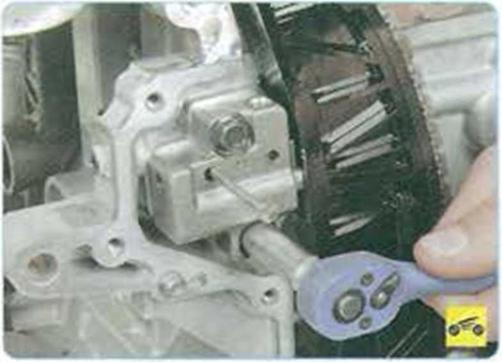

22.         Выверните два болта крепления натяжителя...





Рис. 5.12. Схема нанесения герметика на крышку цепи газораспределительного механизма

24.         Немного проверните распределитель­ный вал выпускных клапанов по часовой стрелке...

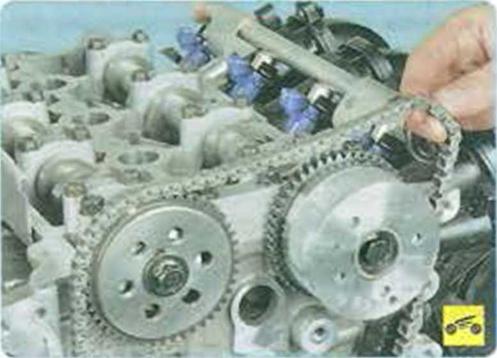

25               ...снимите цепь со звездочек распре­делительных валов и звездочки коленчатого вала.

26               Установите цепь в обратном порядке по меткам на цепи и шестернях распредели­тельных валов, следя за тем, чтобы устано­вочный штифт на коленчатом валу находился вверху.

27               Установите натяжитель цепи и извлеки­те из него штифт

28.         Проверьте совпадение меток на шес­тернях распределительных валов и на цепи привода газораспределительного механиз­ма. а также положение коленчатого вала, установочный штифт которого должен нахо­диться вверху

29.         Нанесите на привалочные поверхности крышки цепи газораспределительного меха­низма герметик валиком толщиной 3-5 мм. как показано на рис. 5.12, установите крышку и вверните и затяните равномерно, в несколь­ко проходов 10-миллиметровые болты мо­ментом 10-12 Н м. а 12-миллиметровые бол­ты моментом 19-24 Нм.

30.         Установите все остальные детали в по­рядке, обратном снятию.

ПОЛЕЗНЫЙ СОВЕТ

При каждом снятии крышки цепи привода га­зораспределительного механизма меняйте сальник коленчатого вала.
