Kia Cerato. ЗАМЕНА МАСЛОСЪЕМНЫХ КОЛПАЧКОВ ДВИГАТЕЛЯ G4FC

Внешним признаком износа маслосъемных колпачков является кратковременное появле­ние голубого дыма из выхлопной трубы после пуска двигателя, а также при торможении дви­гателем после длительного движения под на­грузкой При этом постоянного дымления обычно не наблюдается. Косвенные призна­ки - увеличенный расход масла при отсутст­вии внешних течей и замасленные электроды свечей зажигания.

Вам потребуются: все инструменты, необходимые для снятия головки блока цилиндров (см. «Замена прокладки голо­вки блока цилиндров» с. 72), распреде­лительных валов (см. «Снятие и установ­ка распределительных валов», с. 79),


а также пинцет (или намагниченная от вертка) для извлечения сухарей из тарелок пружин клапанов...

...приспособление для сжатия пружин клапанов...

...клещевой...

...или инерционный съемник маслосъемных колпачков. При отсутствии та­кого съемника потребуются пассатижи для снятия колпачков и оправка подходя­щего диаметра для их напрессовки на на­правляющие втулки клапанов.

1.       Снимите распределительные валы м -Снятие и установка распределительных ва­лов». с. 79).

2.       Снимите головку блока цилиндров

-Замена прокладка головки блока цилинд­ров», с. 72).

3.       Снимите толкатели клапанов

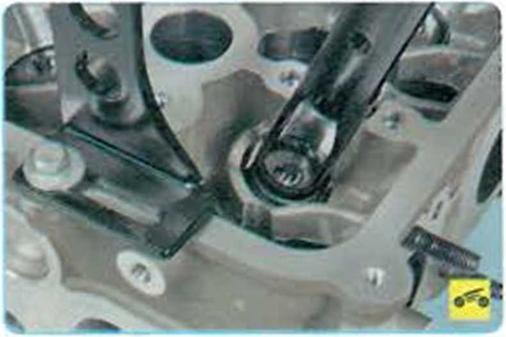

4.       Установите приспособление для сжатия пружин клапанов.

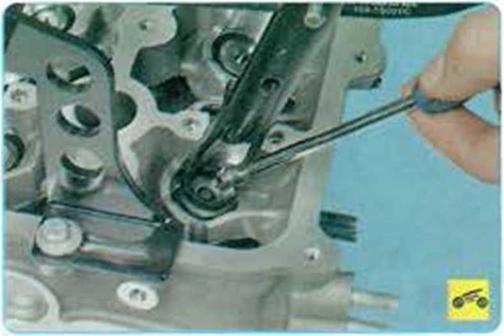

5.         Сожмите приспособлением пружину одного из клапанов и с помощью пинцета или намагниченной отвертки выньте из та­релки пружины два сухаря. Затем снимите приспособление.

ПОЛЕЗНЫЙ СОВЕТ

Если усилие перемещения рычага приспо­собления значительно увеличивается, а су­хари не выходят из проточки клапана, нане­сите легкий удар молотком по тарелке пру­жины, чтобы сухари освободились.

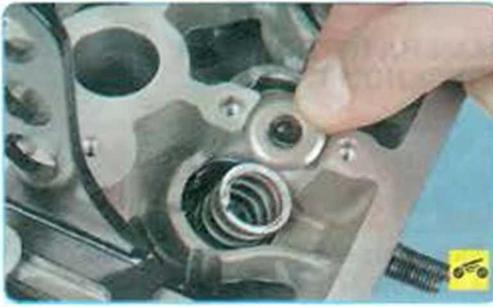

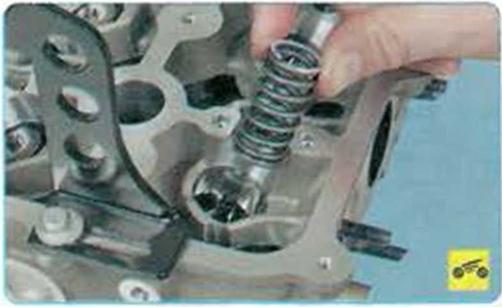

6 Снимите тарелку пружины...









8.

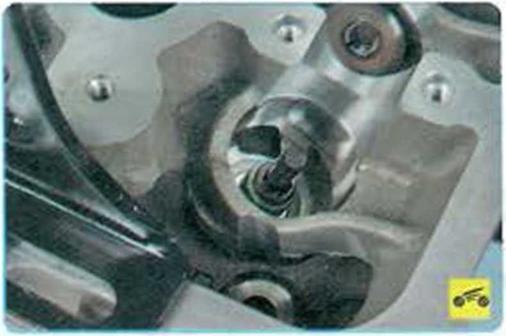

Спрессуйте маслосьемный колпачок с направляющей втулки клапана.

ПРЕДУПРЕЖДЕНИЕ

При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижа­ми. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, что­бы не повредить направляющие втулки кла-

панов. Применение для этой цели двух от­верток запрещено.

ПОЛЕЗНЫЙ СОВЕТ

Если в комплект новых колпачков входит ус­тановочная втулка, наденьте ее на стержень клапана, чтобы предохранить от поврежде­ний рабочую кромку колпачка острыми края­ми проточек под сухари на стержне клапана.

9.              Окуните маслосъемный колпачок в мо­торное масло и вставьте его в оправку.

10 Осторожно запрессуйте колпачок до упора.

11. Установите пружины и тарелки пружин.

12. Сжимая пружину приспособлением, ус­тановите сухари так. чтобы они встали в про­точки стержня клапана

ПОЛЕЗНЫЙ СОВЕТ

После установки сухарей и снятия приспо­собления для сжатия клапанных пружин на­несите несколько несильных ударов молот­ком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточ­ке стержня. Если установленные с переко­сом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» кла­пан провалится в цилиндр, что приведет к серьезной поломке двигателя.

13. Установите на место регулировочные шайбы и толкатели клапанов.

14. Установите распределительные валы все детали в порядке, обратном снятию.







Kia Cerato. ЗАМЕНА ПРОКЛАДКИ ВЫПУСКНОГО КОЛЛЕКТОРА ДВИГАТЕЛЯ G4FC

Между фланцами головки блока цилиндров и выпускного коллектора установлена уплот­нительная прокладка, изготовленная из двух тонких отформованных металлических полос, соединенных между собой точечной сваркой.

При нарушении герметичности этой про­кладки происходит прорыв отработавших га­зов наружу, сопровождающийся характерным резким звуком (коллектор «сечет») Если не удается устранить неисправность подтяж­кой крепления выпускного коллектора, заме­ните прокладку. Замена прокладки описана в процессе снятия и установки выпускного коллектора (см. «Снятие и установка выпуск­ного коллектора* с. 97).
