Kia Ceed (2009+). СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ ДВИГАТЕЛЯ G4FB
|
ОСОБЕННОСТИ КОНСТРУКЦИИ
|
Отработавшие газы отводятся из двигателя через катколлектор (выпускной коллектор, объединенный с каталитическим нейтрализатором отработавших газов), дополнительный и основной глушители.
|
На катколлекторе установлен управляющий датчик концентрации кислорода.
|
|
|

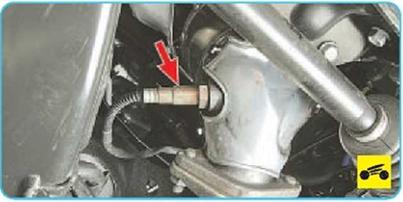

Второй датчик концентрации кислорода (диагностический) установлен на приемной трубе сразу после нейтрализатора.
Между фланцами головки блока цилиндров и катколлектора установлена уплотнительная металлоармированная прокладка.
Для уменьшения передачи вибраций от силового агрегата на систему выпуска и кузов в приемную трубу вмонтирован виброкомпен- сационный гофрированный сильфон.
Все фланцевые соединения труб системы выпуска отработавших газов уплотнены металлоармированными прокладками.
Элементы системы подвешены к кузову на пяти резиновых подушках, две из которых отличаются от трех других по форме и цвету

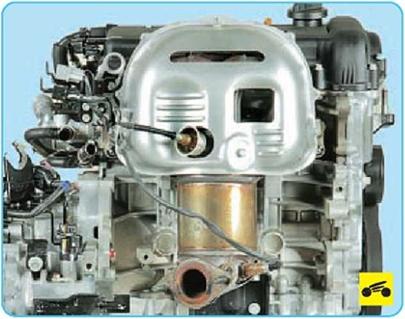

Для защиты от нагрева двигателя и узлов в моторном отсеке катколлектор закрыт стальными термоэкранами.
Система выпуска отработавших газов не требует специального обслуживания. Достаточно периодически проверять надежность затяжки резьбовых соединений и целость подушек подвески. В случае повреждения, сквозной коррозии или прогара элементы системы заменяют в сборе, так как глушители вместе с трубами представляют собой неразборные узлы.
ПОЛЕЗНЫЙ СОВЕТ
Периодически проверяйте систему выпуска отработавших газов. При повышенном
уровне шума от системы выпуска проверьте
ее герметичность. Для этого пустите двигатель и осмотрите всю систему.
Проведите рукой над местами возможной утечки, не касаясь узлов, и вы сразу
ощутите утечку газов. При необходимости замените проржавевшие и
прогоревшие узлы.
ПРЕДУПРЕЖДЕНИЯ______________________
Перед ремонтом системы выпуска дайте ей остыть, так как во время работы двигателя она нагревается до высокой температуры. Отработавшие газы ядовиты, отравление ими происходит незаметно, поэтому перед пуском двигателя в гараже обязательно откройте ворота!
Kia Ceed (2009+). ЗАМЕНА ПОДУШЕК ПОДВЕСКИ СИСТЕМЫ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ ДВИГАТЕЛЯ G4FB
Резиновые подушки подвески системы выпуска отработавших газов заменяют в том случае, если из-за их повреждения или чрезмерной деформации элементы системы начинают стучать, соприкасаясь с кузовом или другими агрегатами автомобиля.
Вам потребуется отвертка с плоским лезвием.
1. Установите автомобиль на смотровую канаву или подъемник.
|

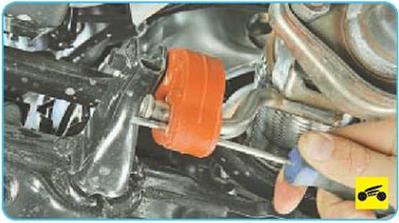

2. Поддев отверткой, снимите подушку с кронштейна сильфона.. |
|
|

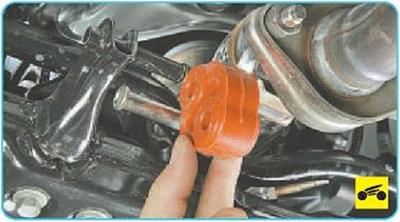

3. ...и снимите подушку с кронштейна кузова автомобиля.
ПОЛЕЗНЫЙ СОВЕТ
Если заменяете поврежденную подушку, для облегчения снятия разрежьте ее ножом до отверстий.
4. Установите новую подушку в порядке, обратном снятию. Для облегчения
установки подушки смажьте мыльным раствором кронштейны сильфона и кузова.
|
|
5. Аналогично замените остальные подушки подвески системы выпуска отработавших газов.
