Kia Ceed (2009+). ЗАМЕНА РАДИАТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ G4FB
Радиатор подлежит замене при обнаружении течи охлаждающей жидкости.
ПРЕДУПРЕЖДЕНИЕ_____________________
Снимайте радиатор только на холодном двигателе.
Вам потребуются: ключ «на 10», пассатижи, отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости», с. 68).
3. Удалите хладагент из системы кондиционирования (см. «Удаление хладагента из системы кондиционирования», с. 269).
4. Снимите воздуховод воздушного фильтра (см. «Снятие и установка воздушного фильтра», с. 97).
|
5. Нажмите на пластмассовый фиксатор колодки жгута проводов электродвигателя вентилятора...
|
|

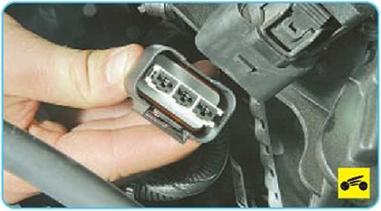

6. ...и отсоедините колодку жгута проводов от электродвигателя вентилятора (см. «Снятие
|
и установка электровентилятора радиатора системы охлаждения двигателя з сборе с кожухом», с. 88).
|
|

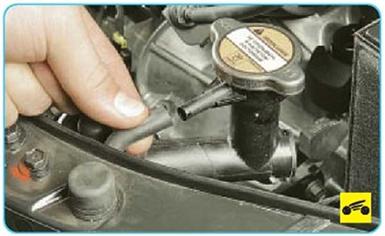

7. Снимите шланг расширительного бачка с патрубка наливной горловины радиатора.
|
|

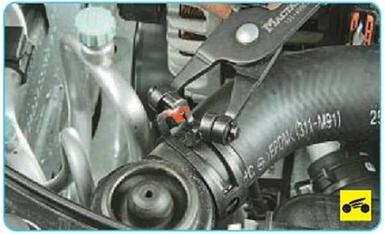

8. Ослабьте хомут крепления шланга к патрубку радиатора, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу..
|
|
|
9. ...и снимите шланге патрубка.
|
10. Аналогичным образом отсоедините шланг от патрубка нижнего бачка радиатора.
|
11. Извлеките верхний шланг из держателя. |
|
|

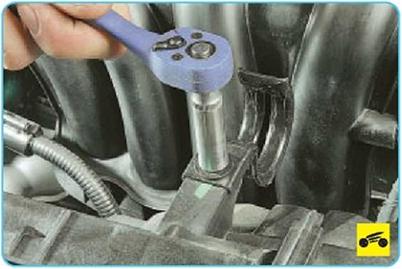

12. ...выверните болт крепления держателя и снимите держатель шланга.
|
|

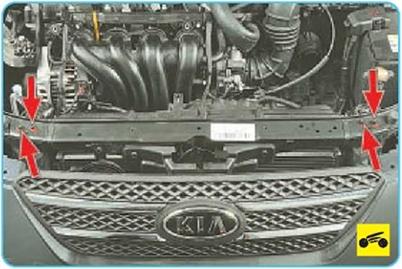

13. Выверните по два болта крепления кронштейнов радиатора с обеих его сторон...
|
|
|

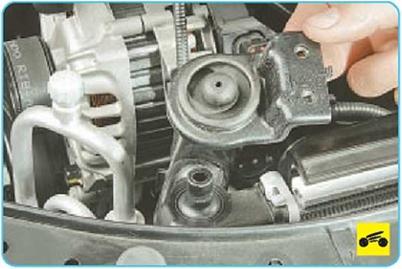

14. ...и снимите кронштейны радиатора.
|
15. Отверните гайки шпилек крепления штуцеров системы кондиционирования...
|
|

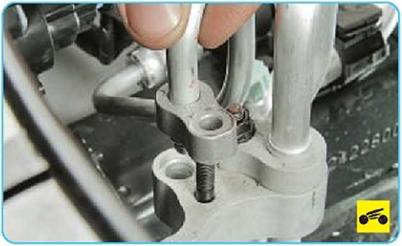

16. ...разъедините штуцера системы кондиционирования...
|
17. ...и снимите радиатор. ПРИМЕЧАНИЕ________________________________ На штифты нижнего крепления бачка радиатора надеты резиновые подушки нижних опор, устанавливаемые в отверстия кронштейнов в нижней поперечине рамки радиатора. Снимите их со штифтов или выньте из кронштейнов поперечины, если они остались в отверстиях, и осмотрите их. Сильно обжатые и затвердевшие подушки замените. |
18. Осмотрите подушки верхних опор радиатора. Сильно деформированные или затвердевшие подушки замените.
19. Снимите электровентилятор радиатора (см. «Снятие и установка электровентилятора радиатора системы охлаждения двигателя в сборе с кожном», с. 88).
20. Снимите конденсор (см. «Замена конденсора», с. 274).
21. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор.
22. Проверьте герметичность радиатора, для чего заглушите его патрубки, подведите к нему воздух под давлением 0,1 МПа и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.
23. Установите элекгровентилятор, конденсор и радиатор системы охлаждения двигателя в порядке, обратном снятию.
ПОЛЕЗНЫЙ СОВЕТ
Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.
24. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки
(см. «Замена охлаждающей жидкости», с. 68).
25. Заправьте хладагентом систему кондиционирования на специализированном сервисе.
