Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА ЭЛЕКТРОВЕНТИЛЯТОРА РАДИАТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ G4FB В СБОРЕ С КОЖУХОМ



Электровентилятор системы охлаждения двигателя снимают для замены его электро­двигателя или крыльчатки.




Вам потребуется отвертка с плоским лезвием.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите радиатор (см. «Замена радиато­ра системы охлаждения», с. 87).











3.    Отжав фиксаторы, освободите верхние опоры кожуха вентилятора.

4.    Аналогично освободите нижние опоры кожуха вентилятора...

5.    ...и снимите электровентилятор в сборе с кожухом, выводя нижние опоры кожуха из зацепления с радиатором.

6.    Установите детали в порядке, обратном снятию.

ПРИМЕЧАНИЕ

Замена электродвигателя вентилятора ра­диатора системы охлаждения описана

в разд. 10 «Электрооборудование» (см. «Снятие и установка электродвигателя вен­тилятора радиатора системы охлаждения двигателя», с. 224).





Kia Ceed (2009+). ЗАМЕНА ВОДЯНОГО НАСОСА ДВИГАТЕЛЯ G4FB



Насос снимайте для ремонта или замены при возникновении повышенного шума во вре­мя его работы, уровень которого превышает обычный, при появлении радиального люфта вала насоса или течи охлаждающей жидкости



1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.    Слейте охлаждающую жидкость из систе­мы охлаждения (см. «Замена охлаждающей жидкости», с. 68).

3.    Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожу­ха двигателя», с. 70).

4.    Снимите термоэкран катколлектора (см. «Снятие и установка катколлектора», с. 91).

5.    Снимите ремень привода вспомогатель­ных агрегатов двигателя (см. «Проверка, регу­лировка и замена ремня привода вспомога­тельных агрегатов», с. 192).





6.    Удерживая шкив привода водяного насо­са от проворачивания, выверните четыре болта его крепления...

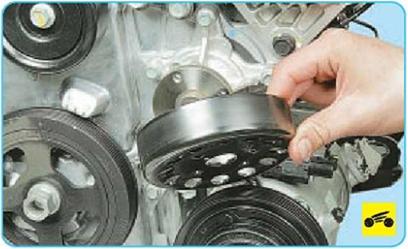

7. ...и снимите шкив.









8.    ...Выверните пять болтов крепления во­дяного насоса...

9. ...и, поддев корпус водяного насоса, сни­мите насос...











10. ...и установленную под ним прокладку.



Уплотнительную прокладку корпуса водяного насоса при каждом снятии обязательно заме­няйте новой независимо от ее состояния.

11.    Установите водяной насос в порядке, обратном снятию.

12.    Установите остальные ранее снятые де­тали в обратном порядке.

13.    Проверьте натяжение ремня привода вспомогательных агрегатов (см. «Проверка, регулировка и замена ремня привода вспомо­гательных агрегатов», с. 192).

14.    Залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости», с. 68).
