Киа Сид. Электросхема - Распределение питания

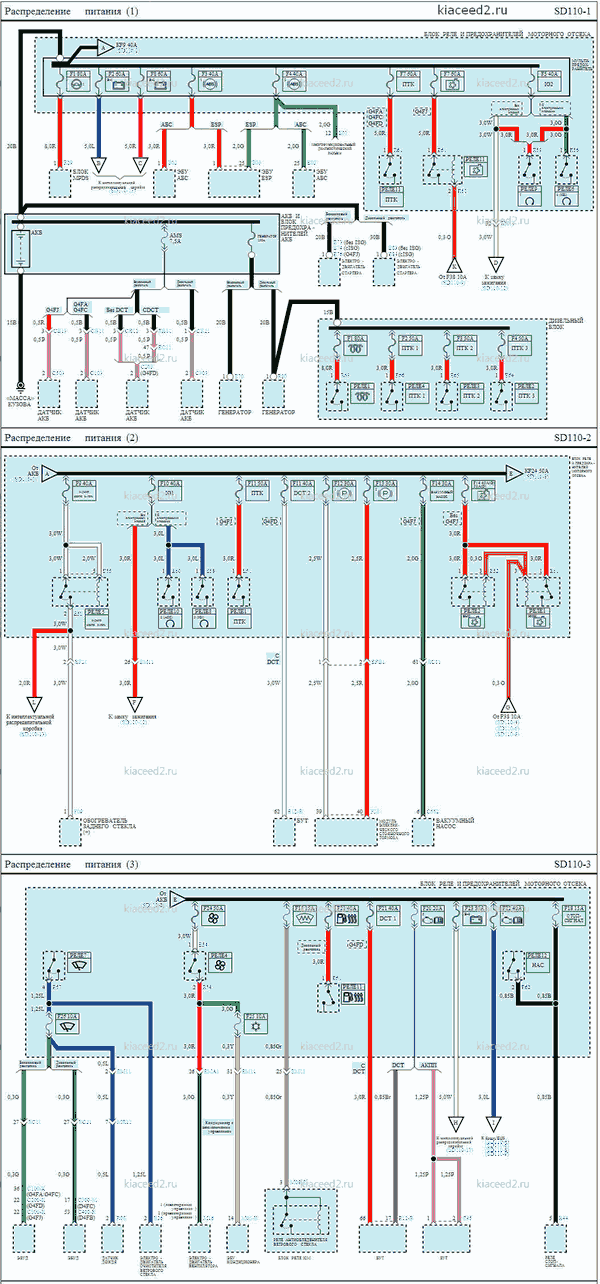

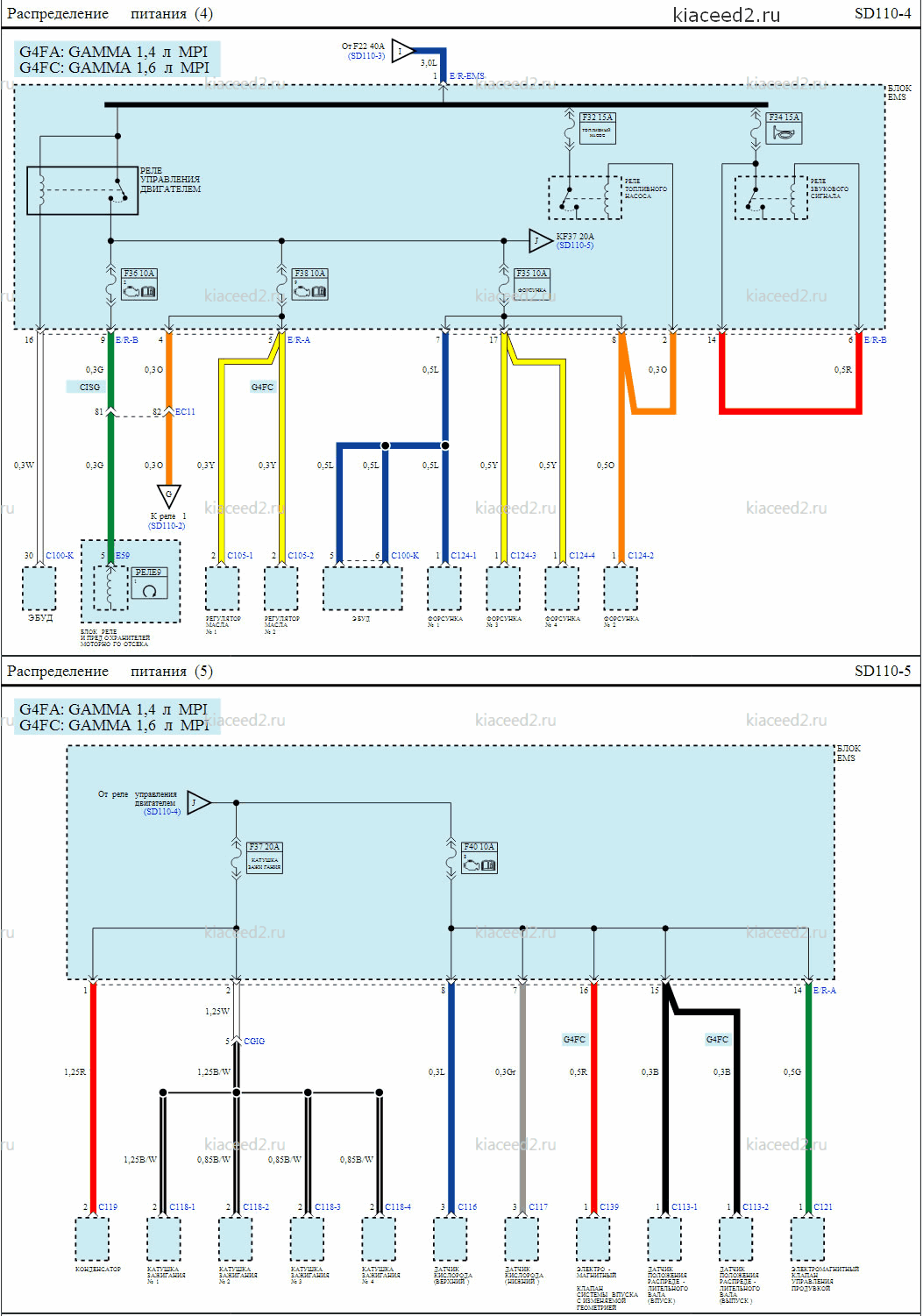

схема респределения питания

G4FA: GAMMA 1,4л MPI
G4FC: GAMMA 1,6л MPI

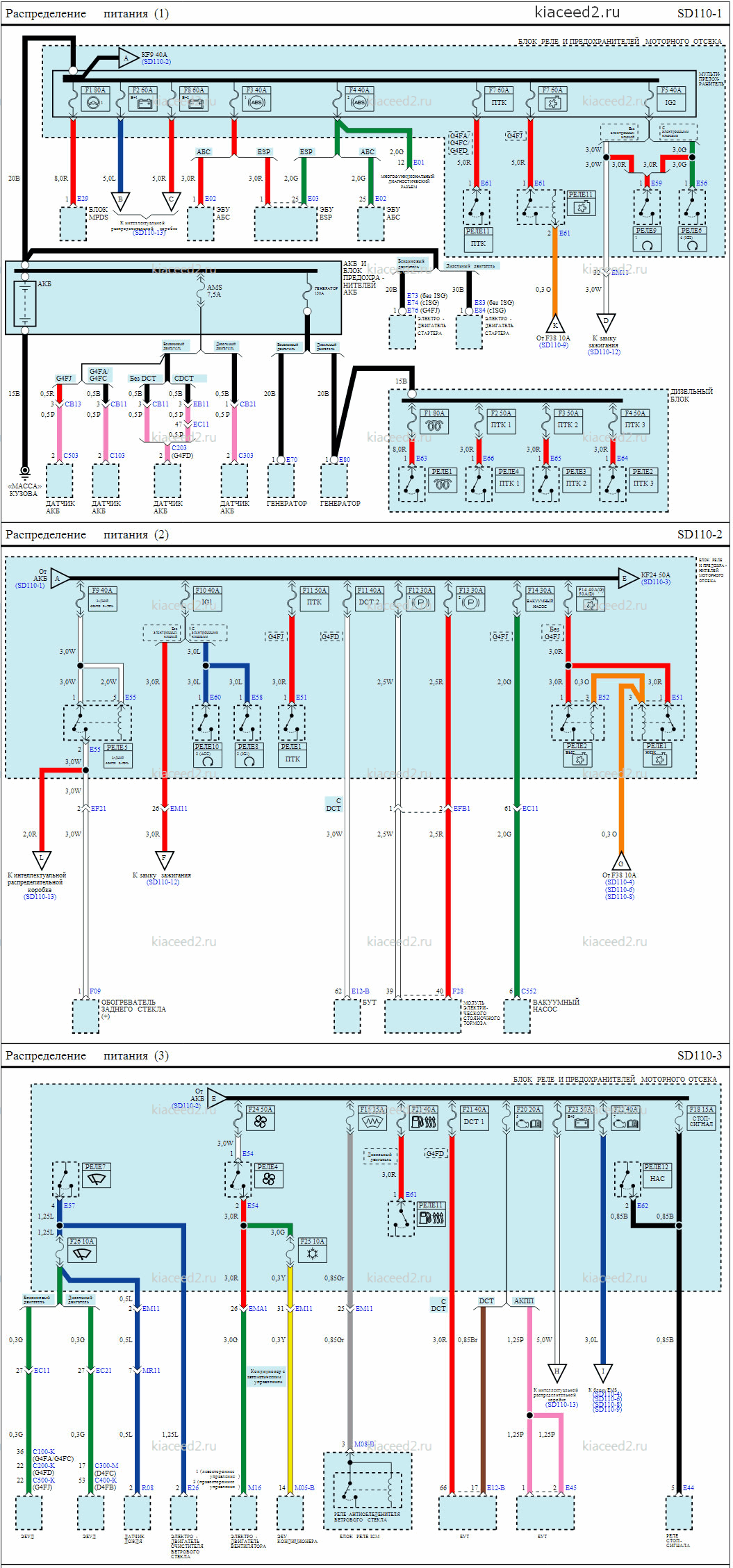

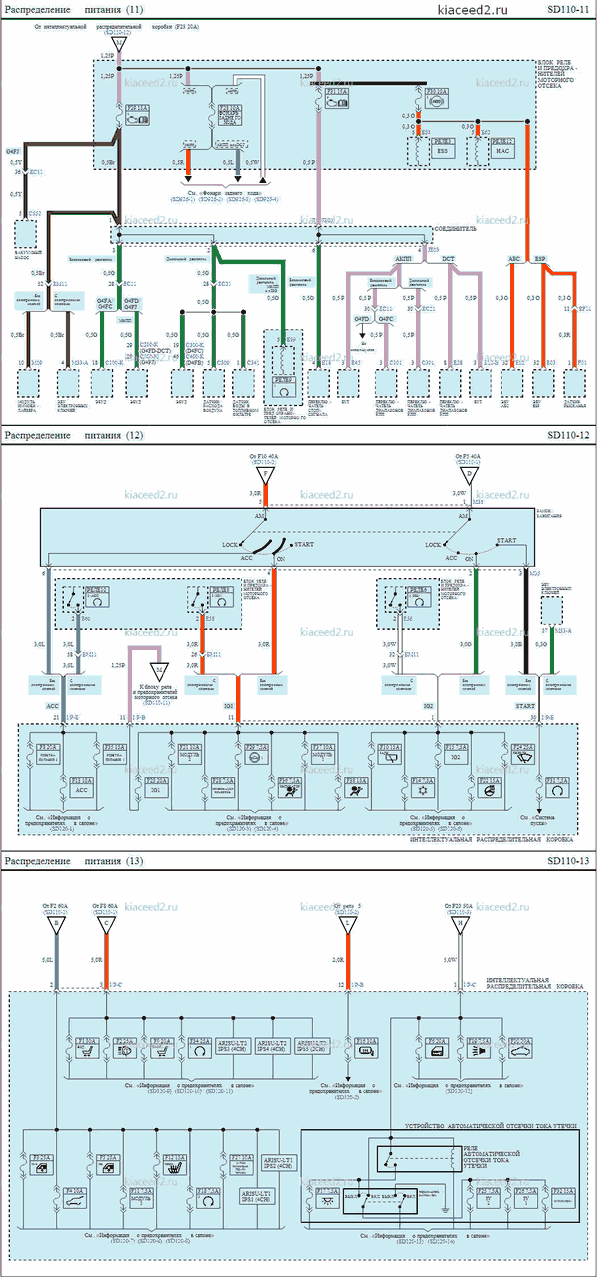

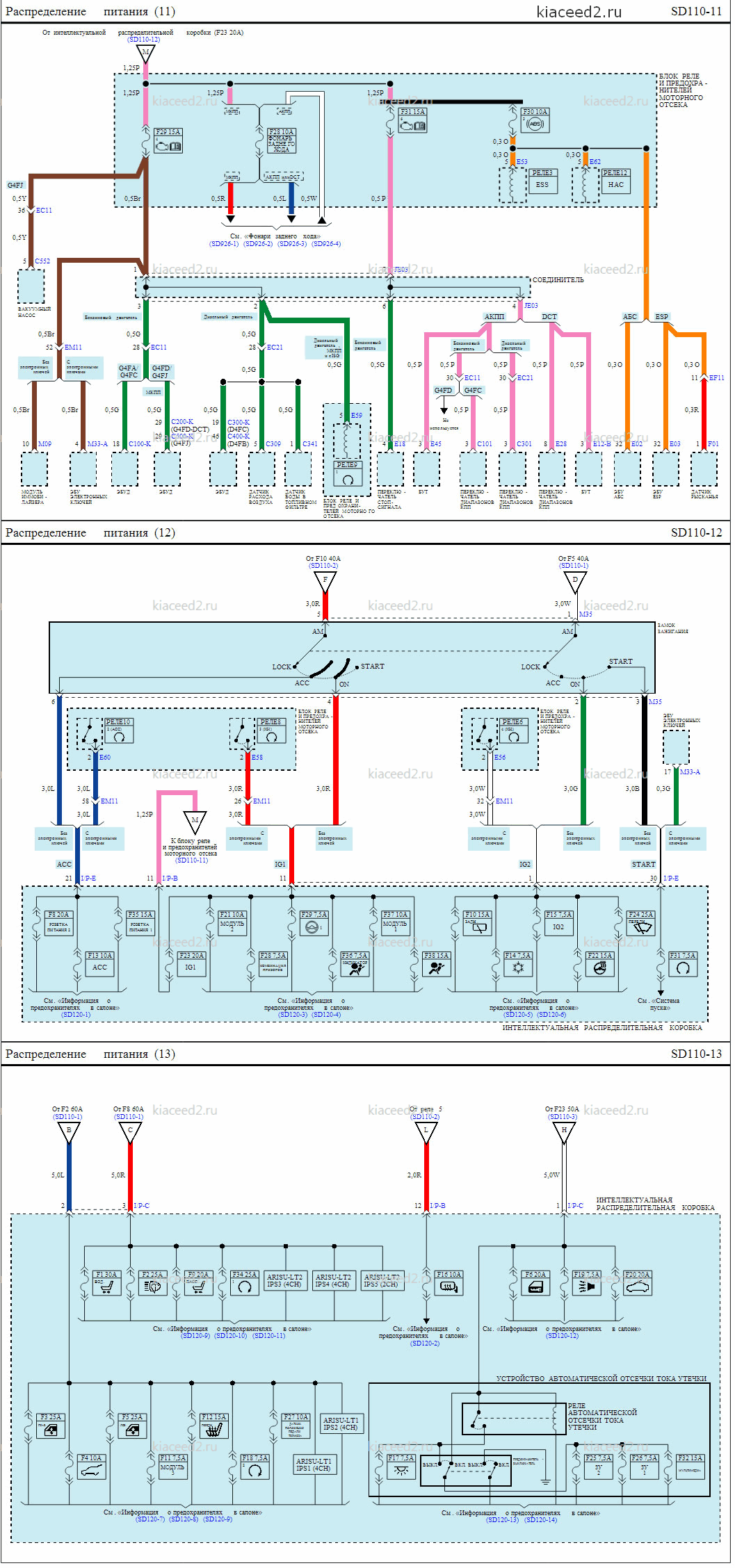

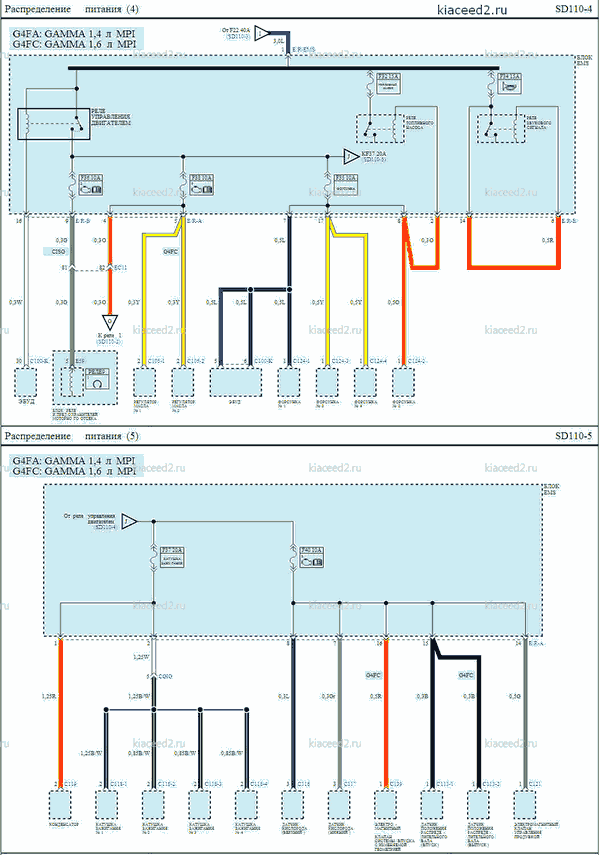

электрическая схема распределения питания

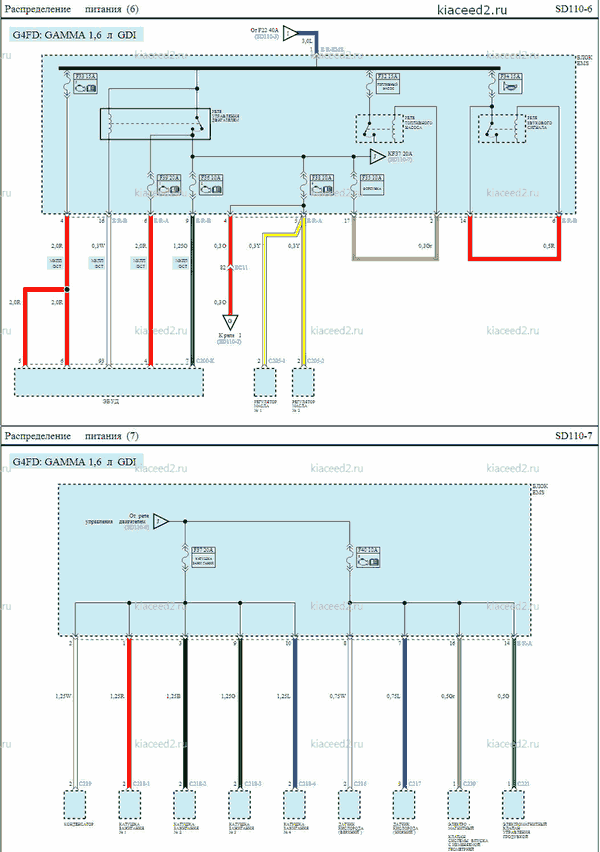

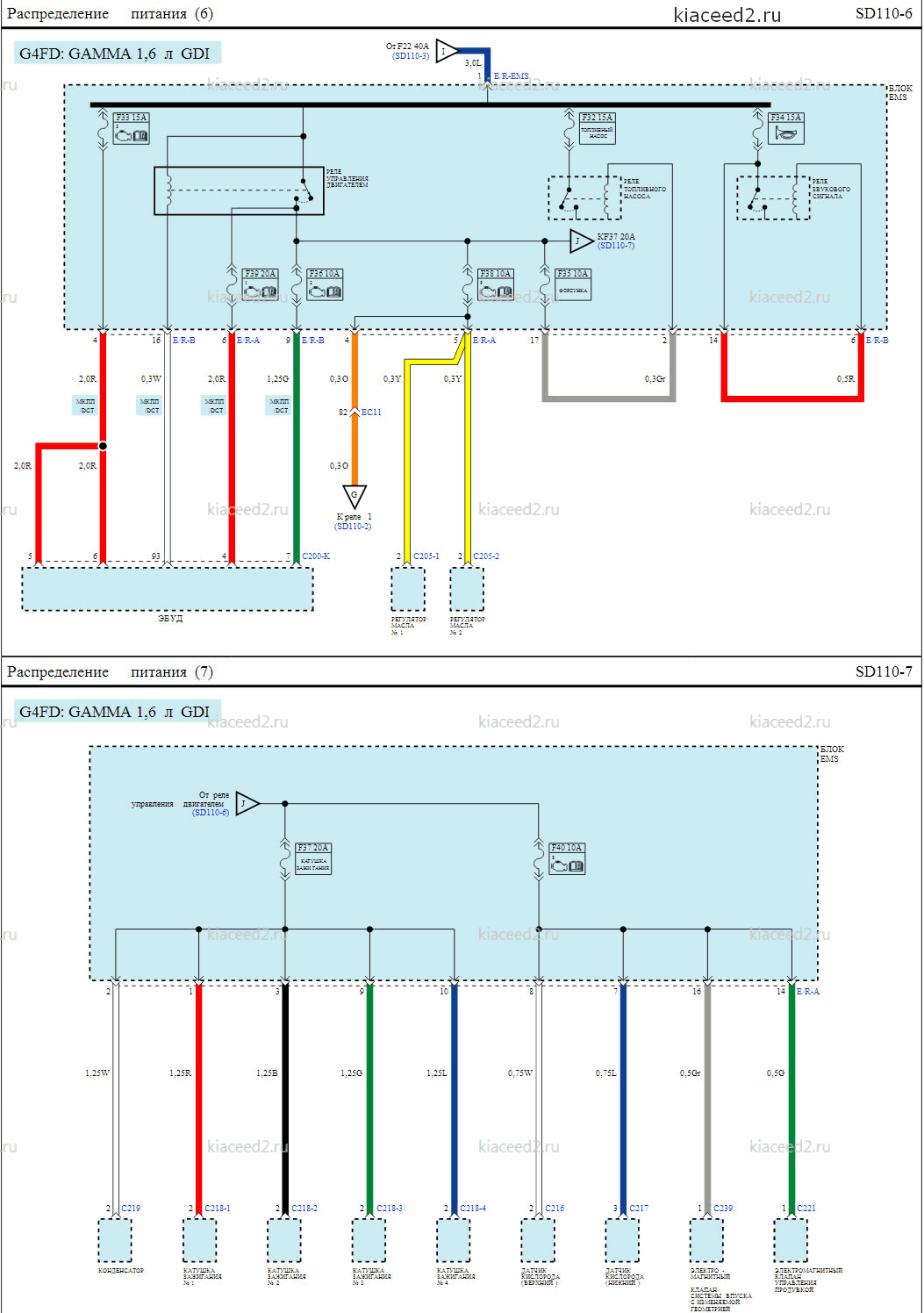

G4FD: GAMMA 1,6л GDI

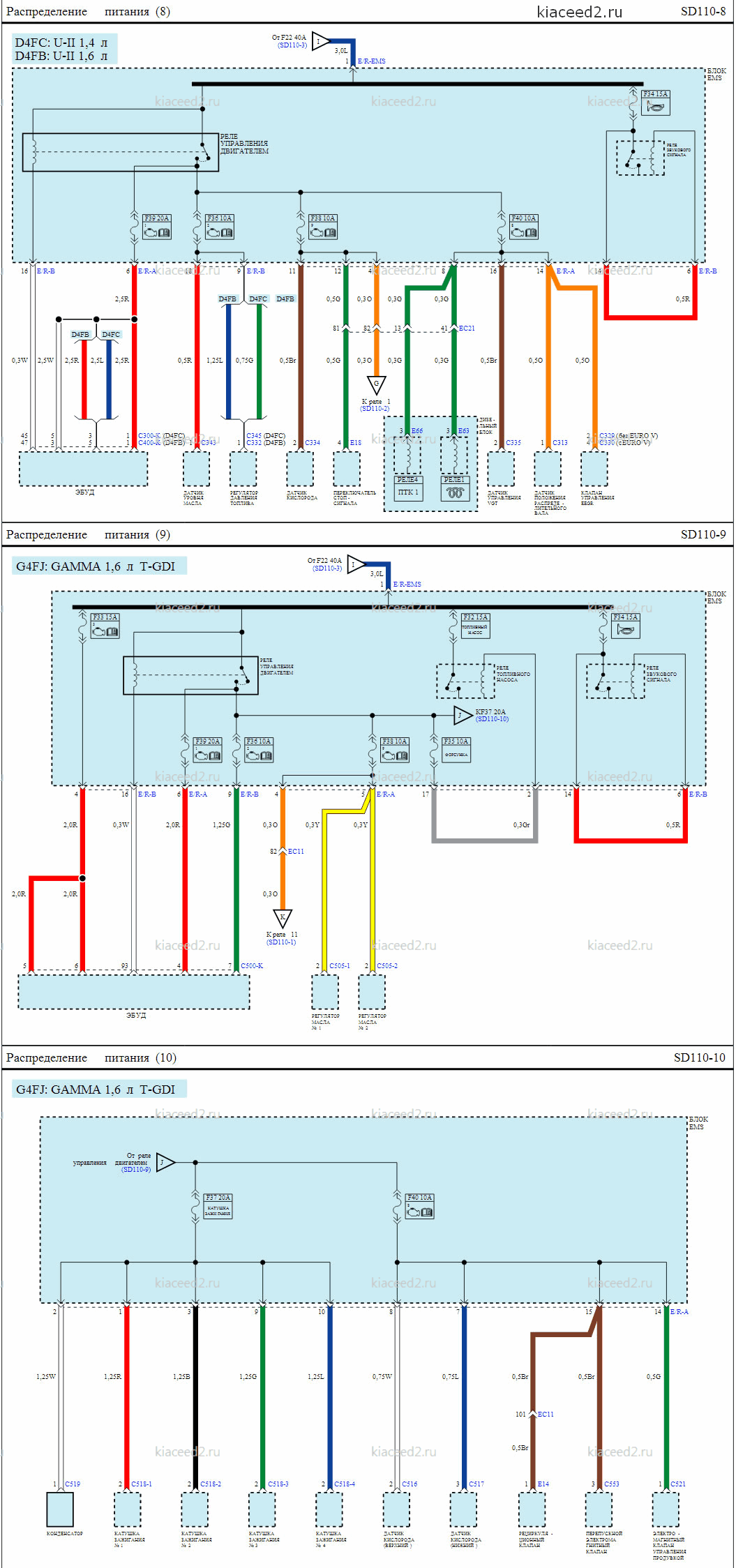

D4FC: U-II 1,4л
D4FB: U-II 1,6л
