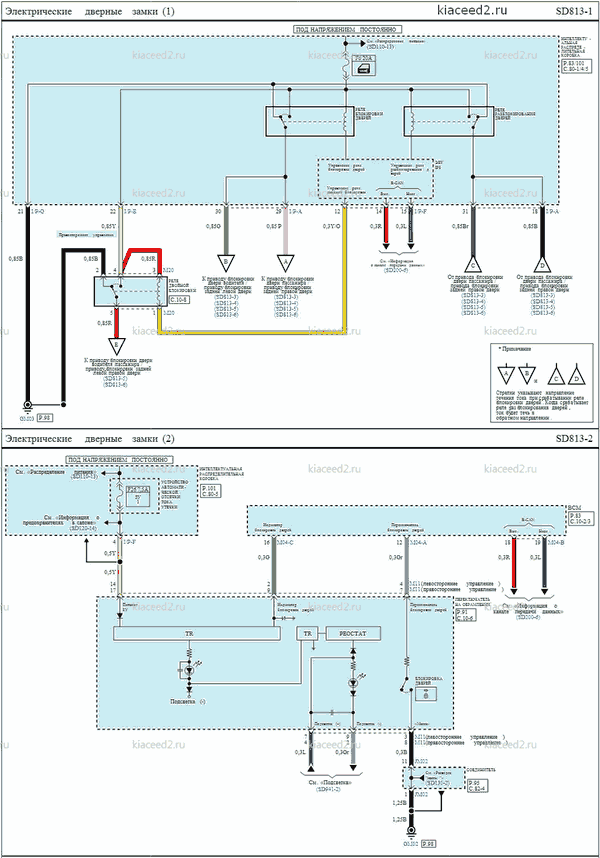

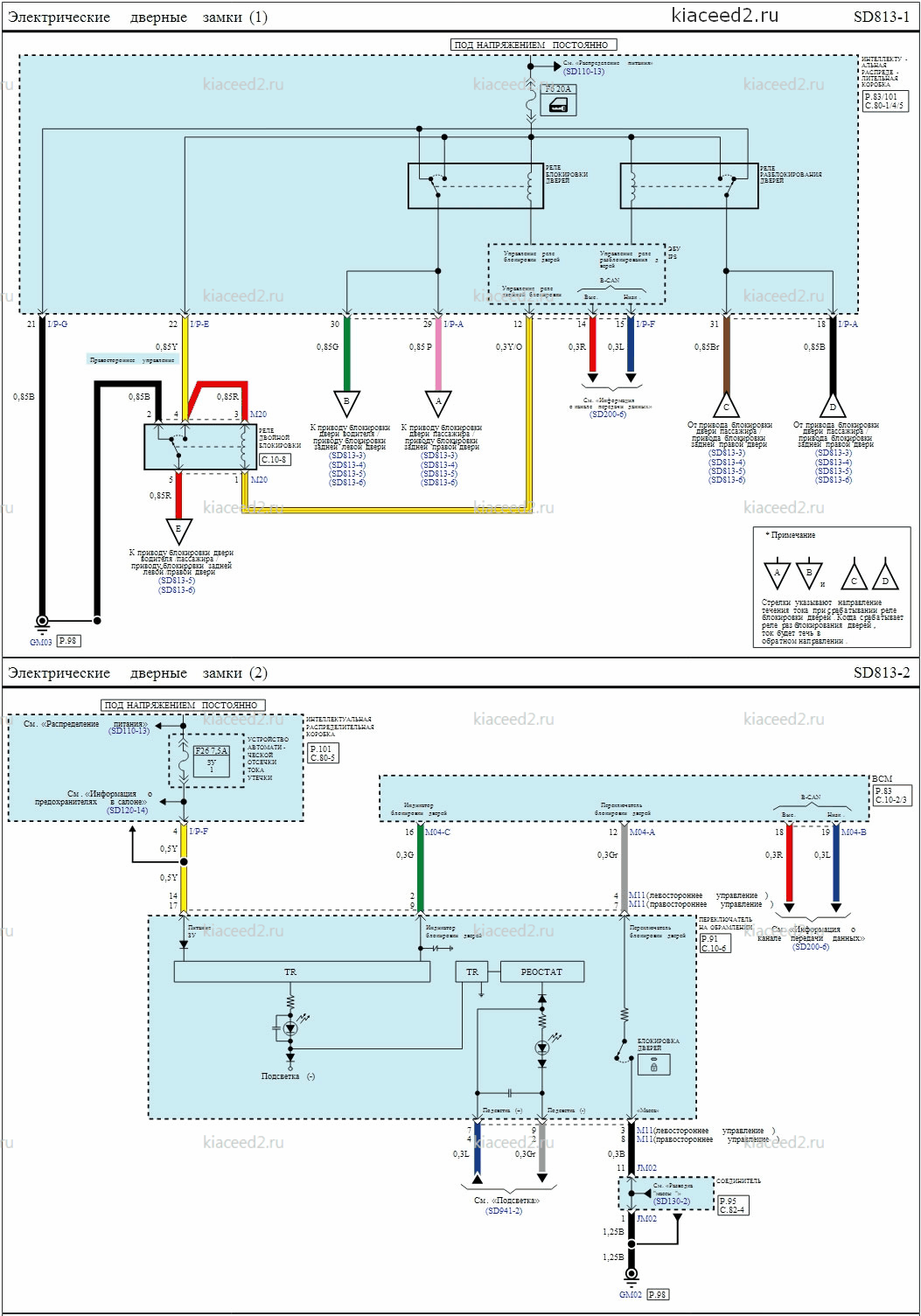

Киа Сид. Электросхема - Электрические дверные замки

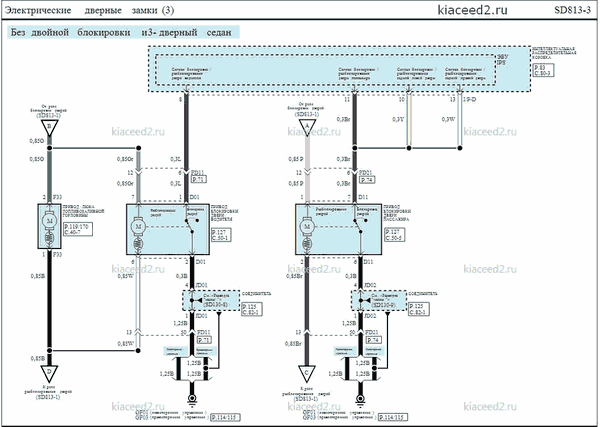

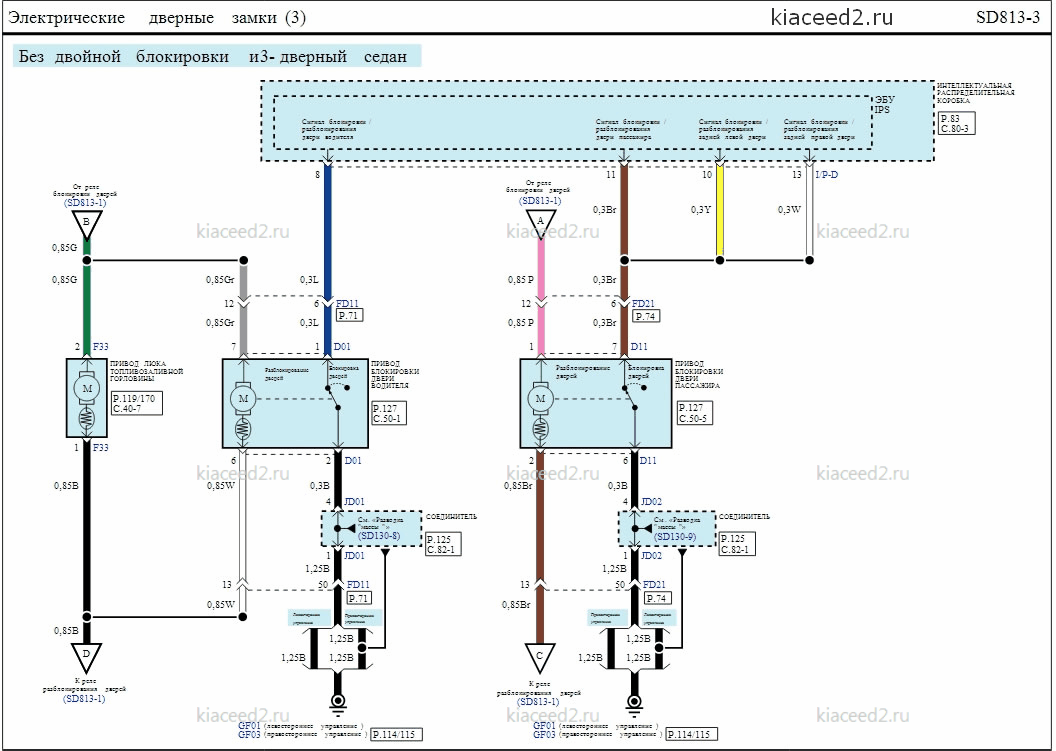

Без двойной блокировки, 3-дверный седан

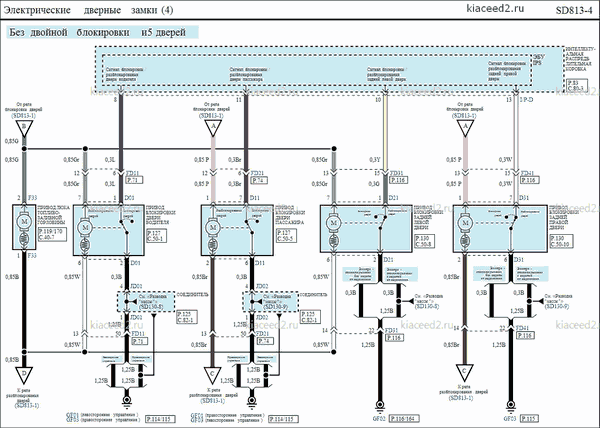

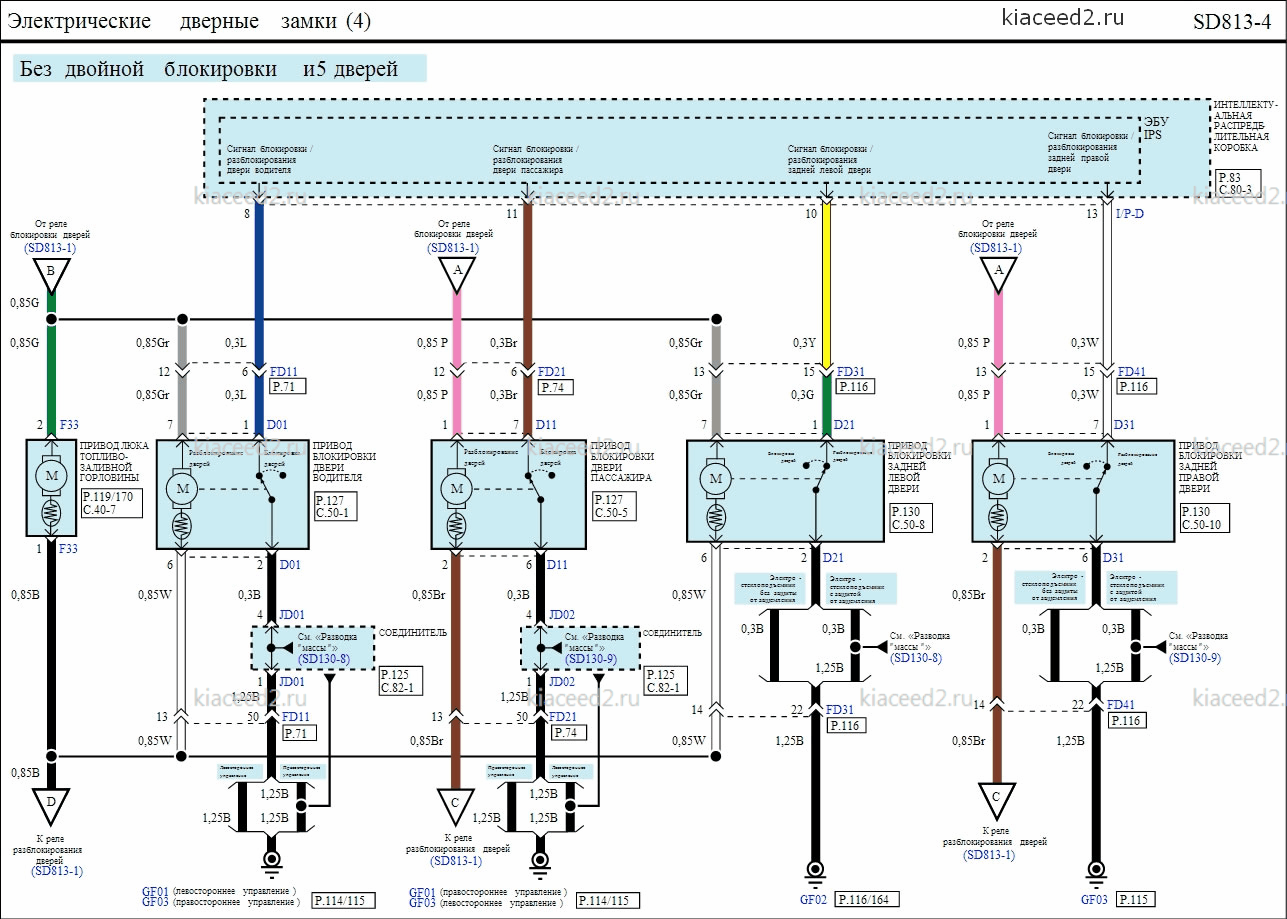

Без двойной блокировки, 5 дверей

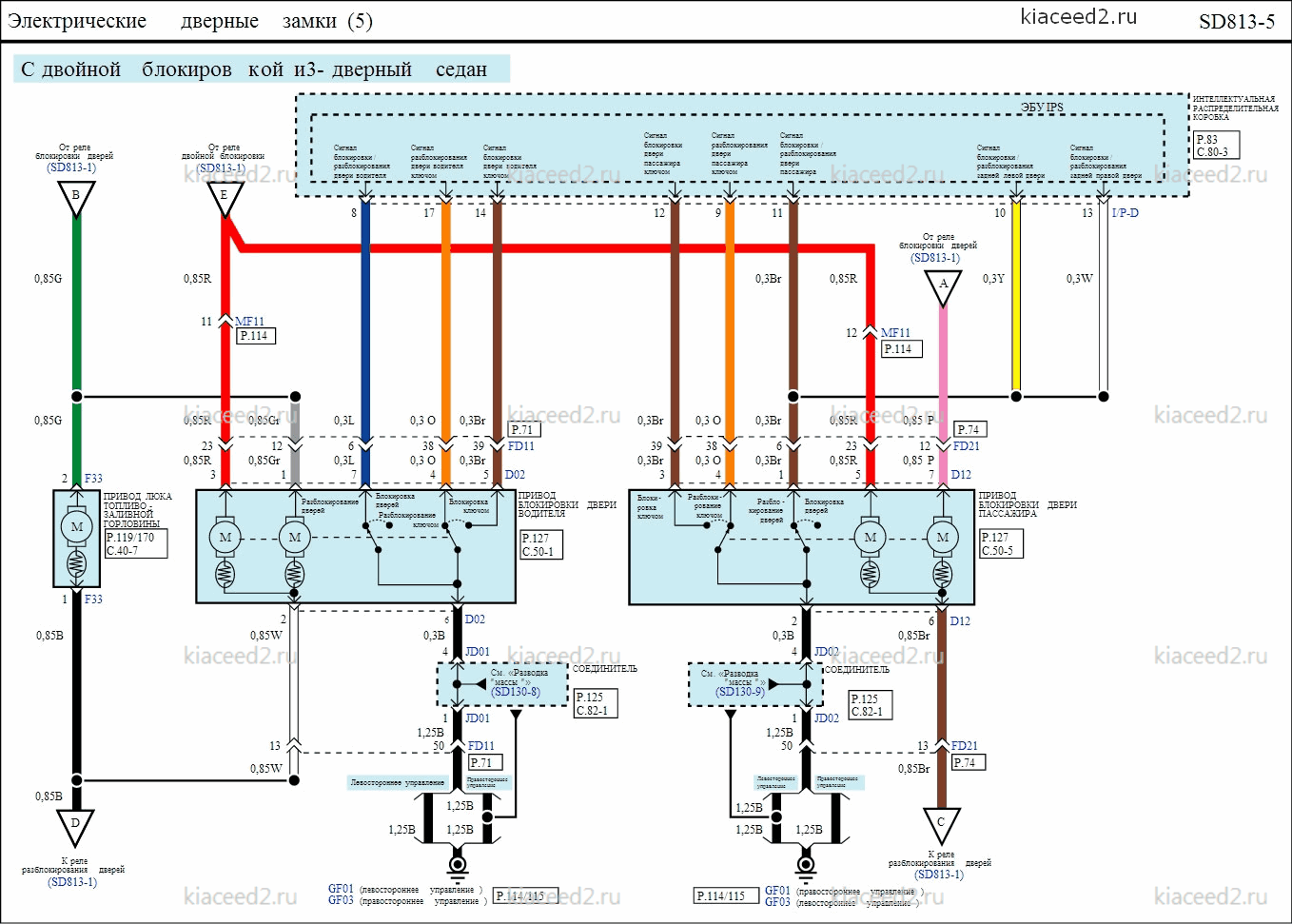

С двойной блокировкой, 3-дверный седан

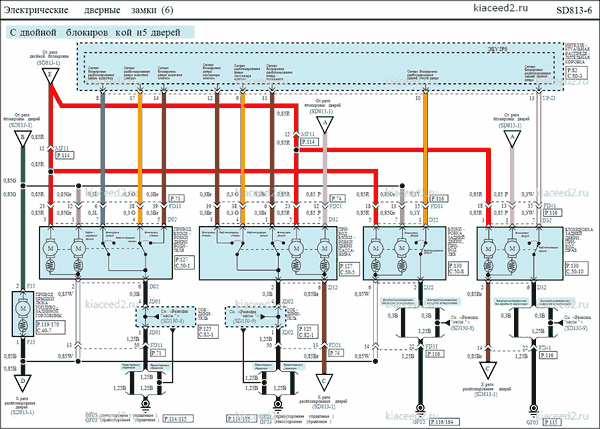

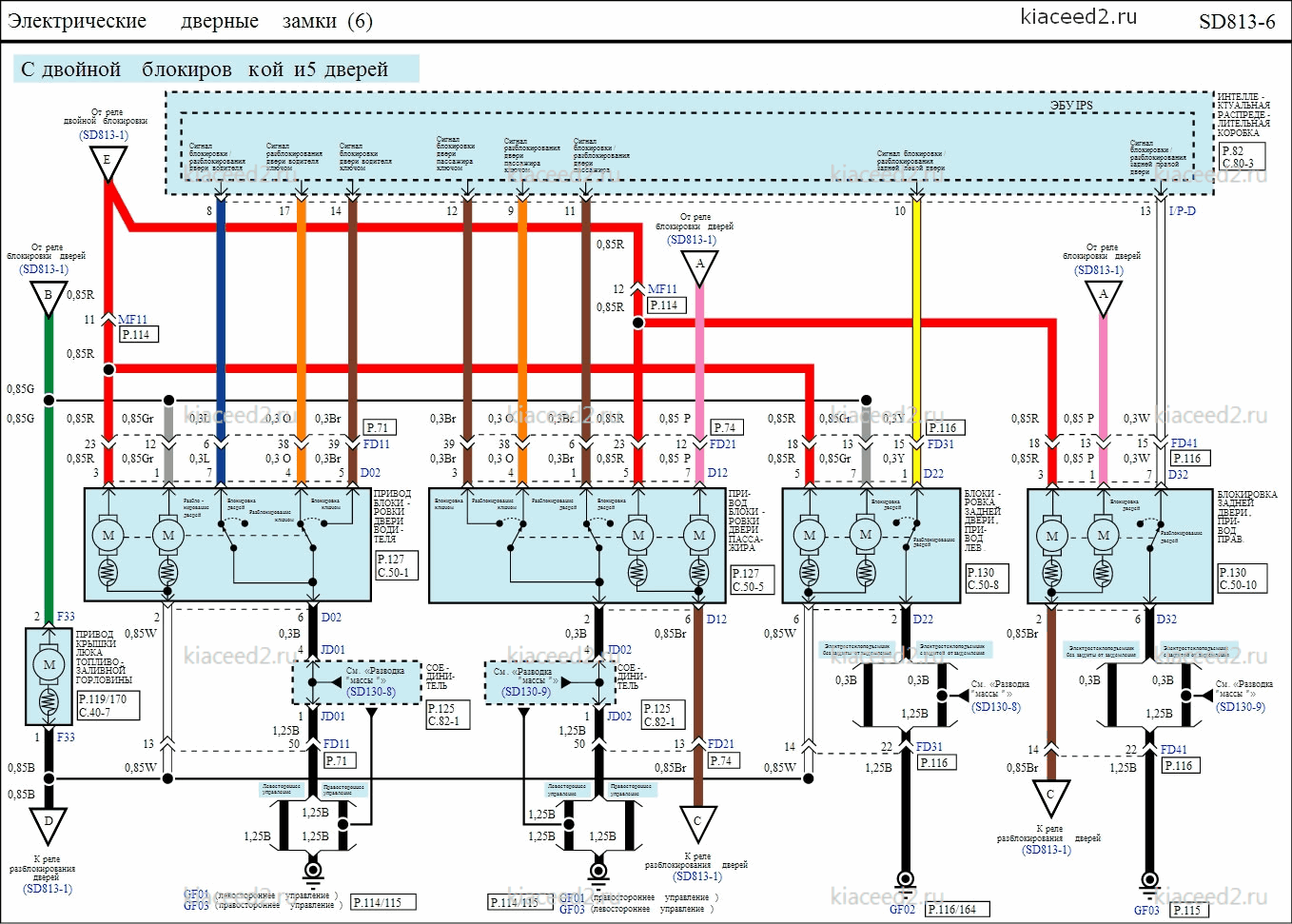

С двойной блокировкой, 5 дверей

Описание цепи

Питание на реле блокировки разблокирования дверей подается постоянно через предохранитель F6 20А. Управление реле блокировки разблокирования дверей осуществляется блоком управления IPS . При нажатии выключателя блокировки дверей (положение запирания) на передней панели блок ВСМ получает сигнал блокировки и посылает его в блок управления IPS по шине B-CAN. Затем блок управления IPS намагничивает обмотку реле блокировки дверей для подачи питания выключателю реле блокировки дверей. В этот момент двери запираются с помощью приводов. И наоборот, при повторном нажатии выключателя блокировки дверей (положение отпирания ) блок ВСМ получает сигнал разблокирования и посылает сигнал блокууправления IPS по шине B-CAN. Затем блок управления IPS намагничивает обмотк у реле разблокирования дверей для подачи питания выключателю реле разблокирования дверей. Затем двери отпираются с помощью приводо .

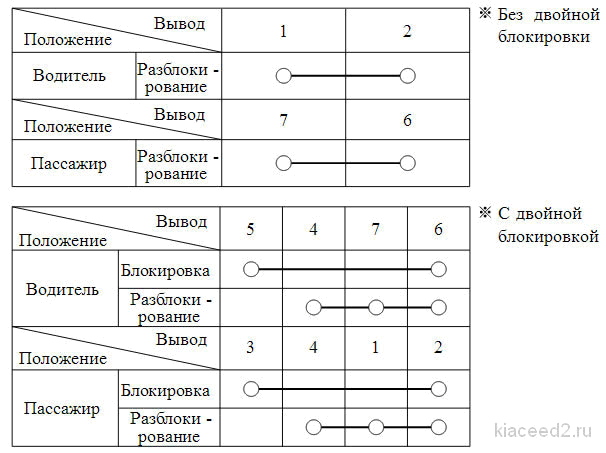

• Проверка выключателя блокировки замка передних дверей

Проверьте проводимость межд у вывода и в каждом положении выключателя, вставив и повернув ключ, как указано в таблице ниже .

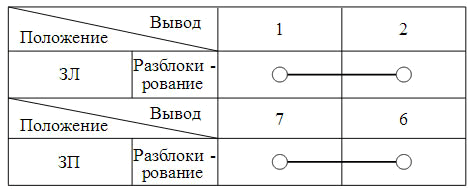

• Проверка переключателя блокировки задних дверей

Проверьте проводимость между выводами при каждом положении переключателя согласно таблице .

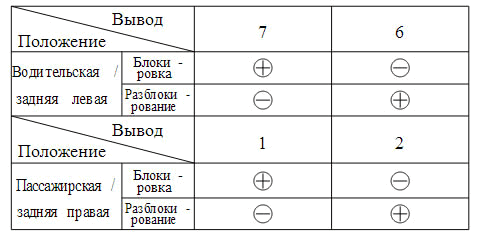

• Проверка привода блокировки дверей

Подайте напряжение АКБ на выводы привода блокировки дверей и убедитесь в правильности его функционирования (без спецификации двойной блокировки ).

• Двойная блокировка

Не блокируйте двери передатчиком или электронным ключом, если в автомобиле кто-то находится. Пассажир автомобиля не может разблокировать двери кнопкой дверного замка. Например, если дверь заблокирована передатчиком, оставленный в автомобиле пассажир не может разблокировать дверь без передатчика.
