Киа Сид. Электросхема - Система управления кондиционером (автоматическое управление)

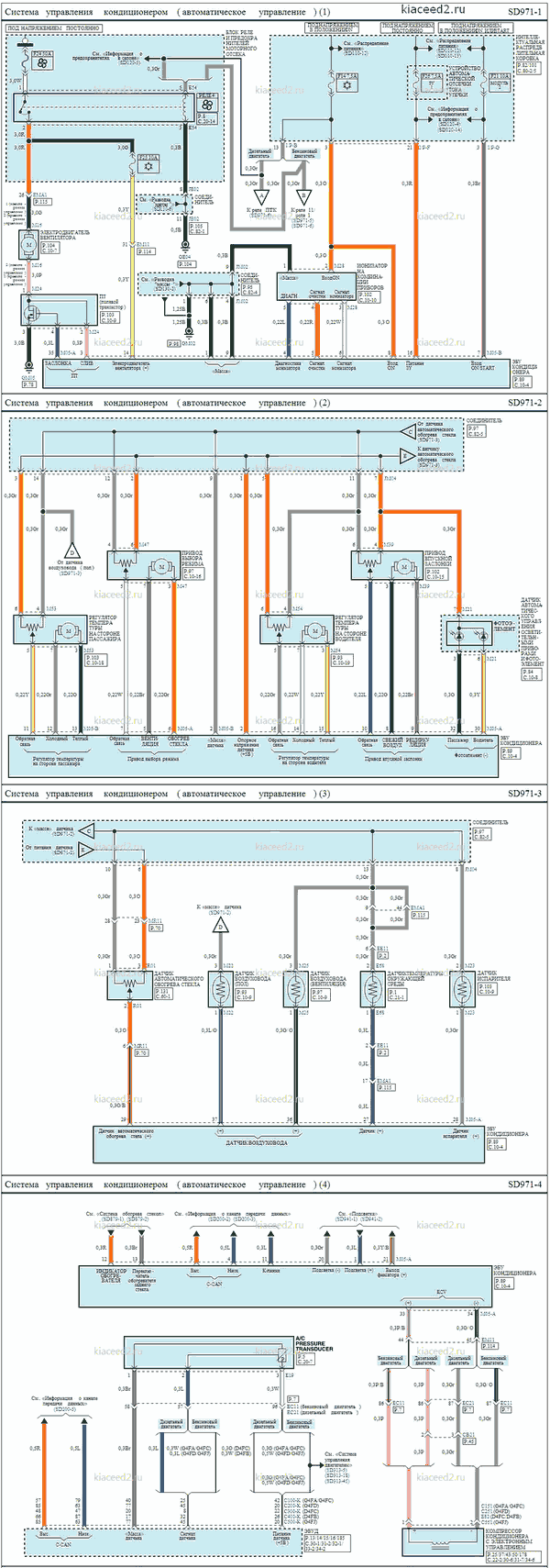

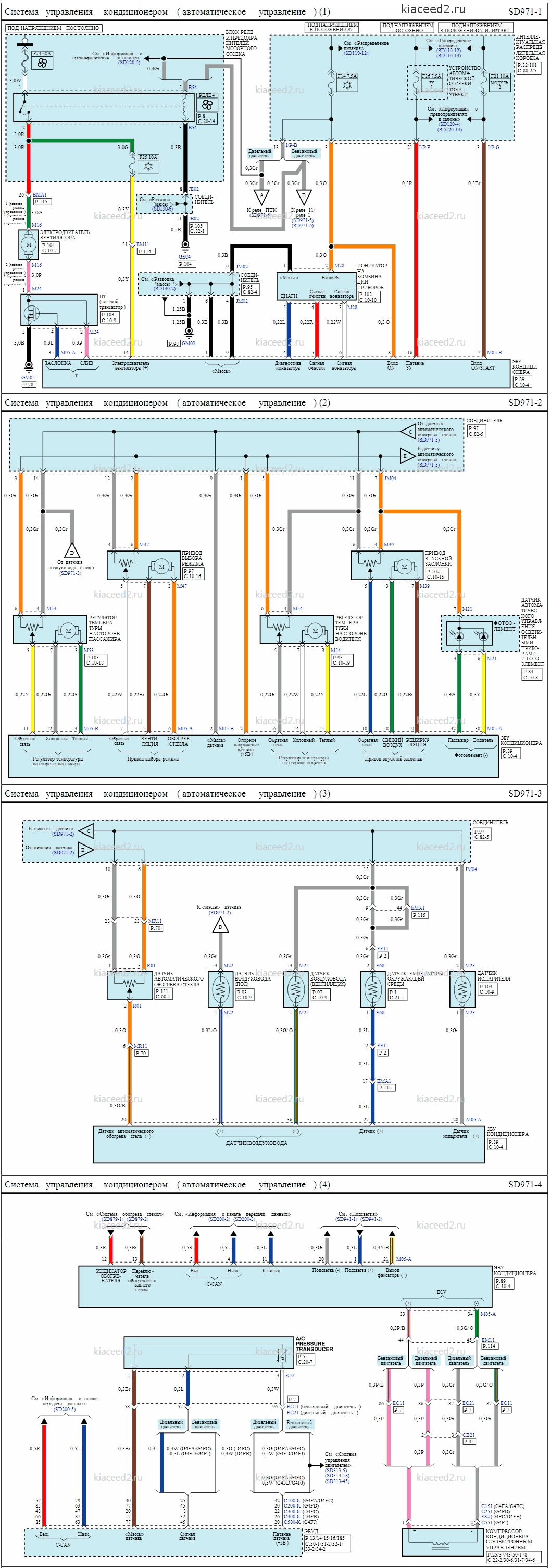

схема кондиционера

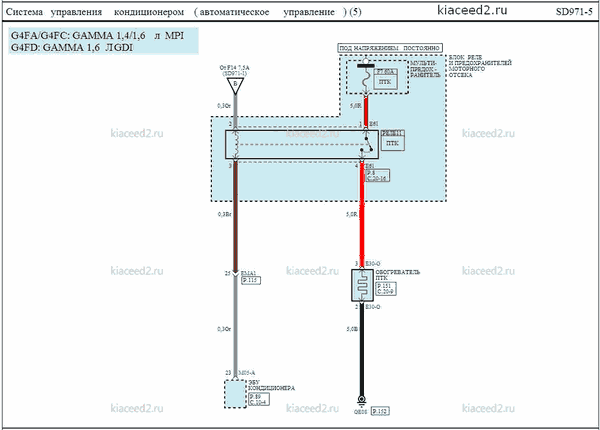

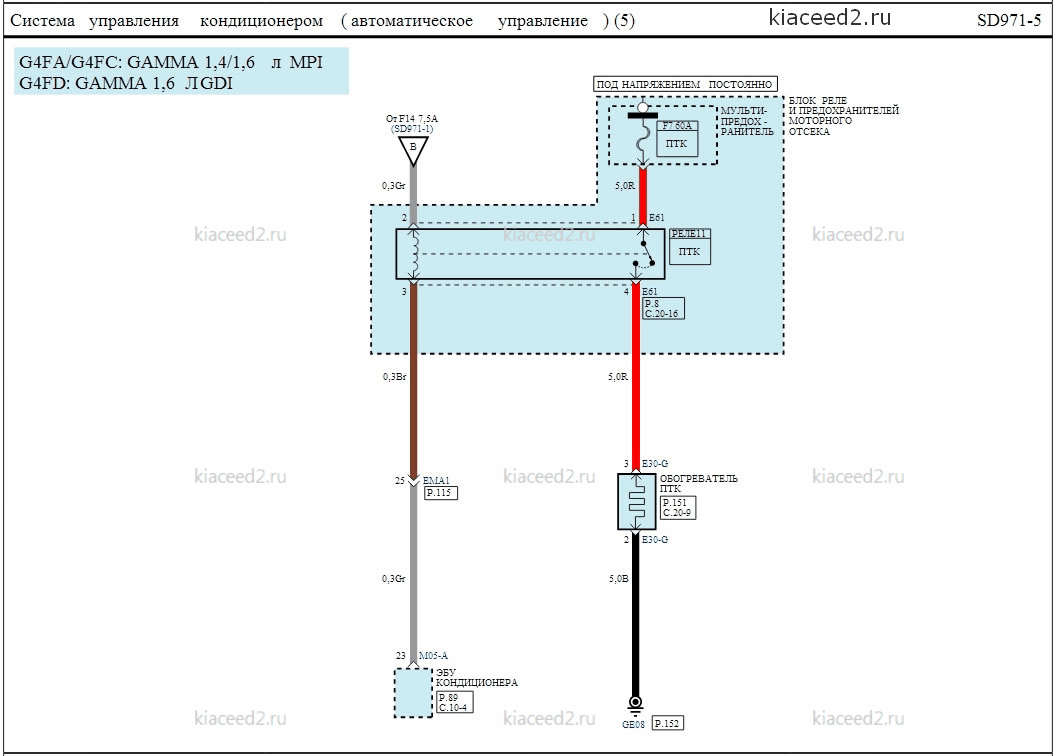

G4FA/G4FC: GAMMA 1,4/1,6л MPI G4FD: GAMMA 1,6л GDI

принципиальная электросхема управления системой кондиционирования

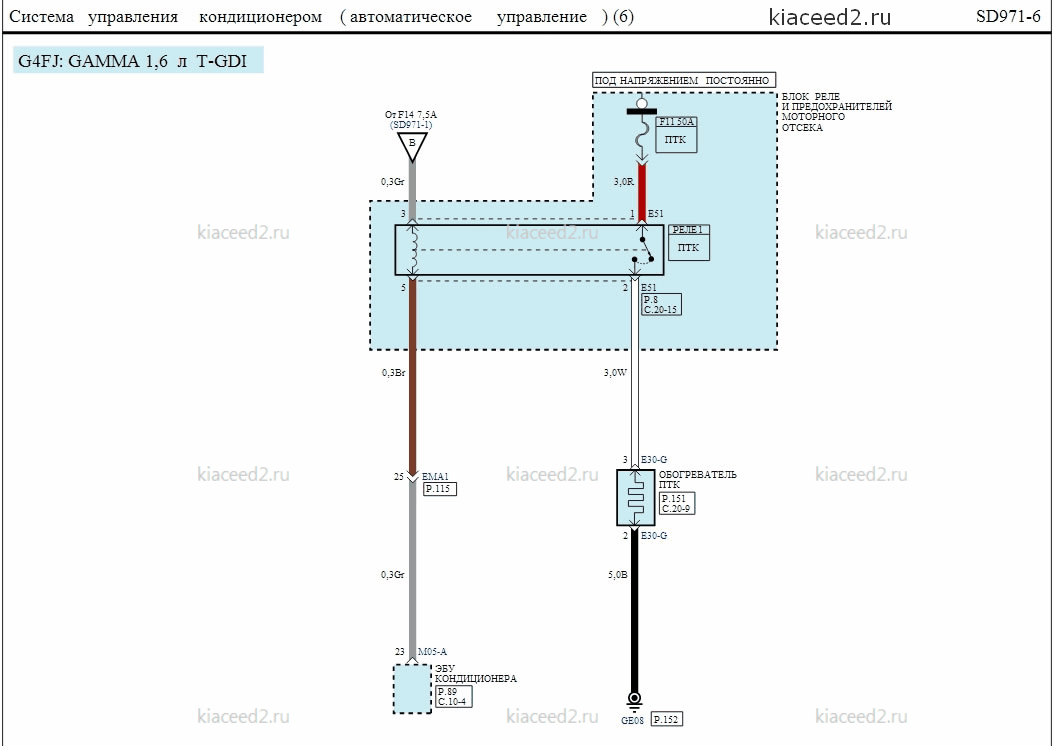

G4FJ: GAMMA 1,6л T-GDI

электросхема автоматического кондиционера

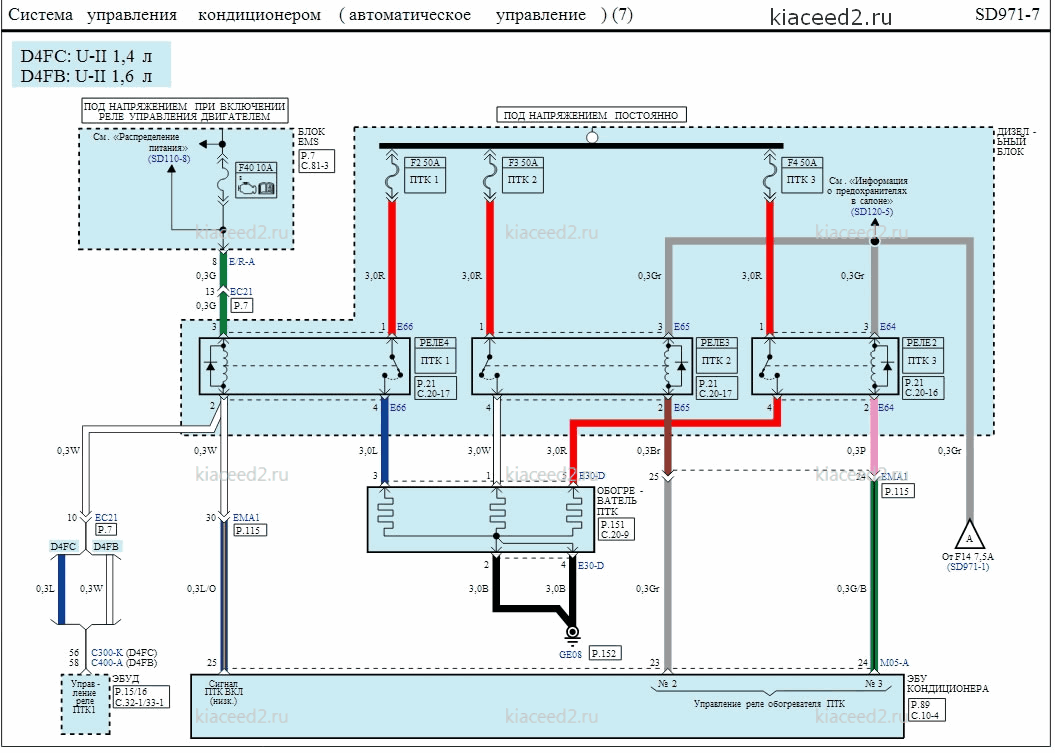

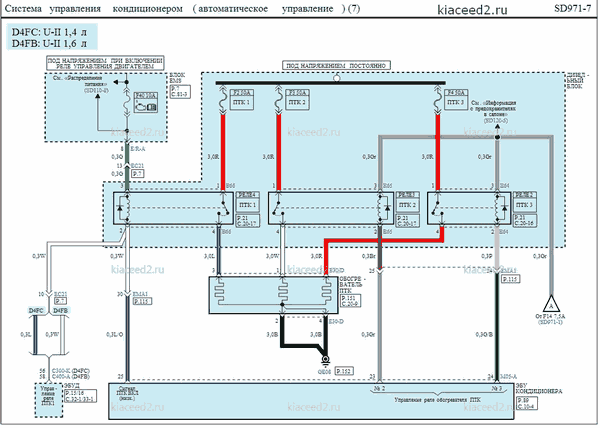

D4FC: U-II 1,4л, D4FB: U-II 1,6л
