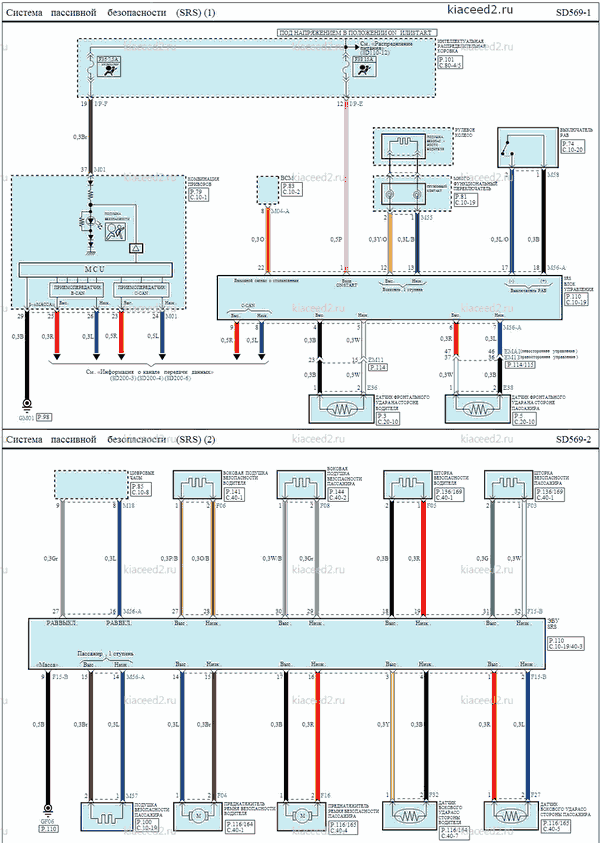

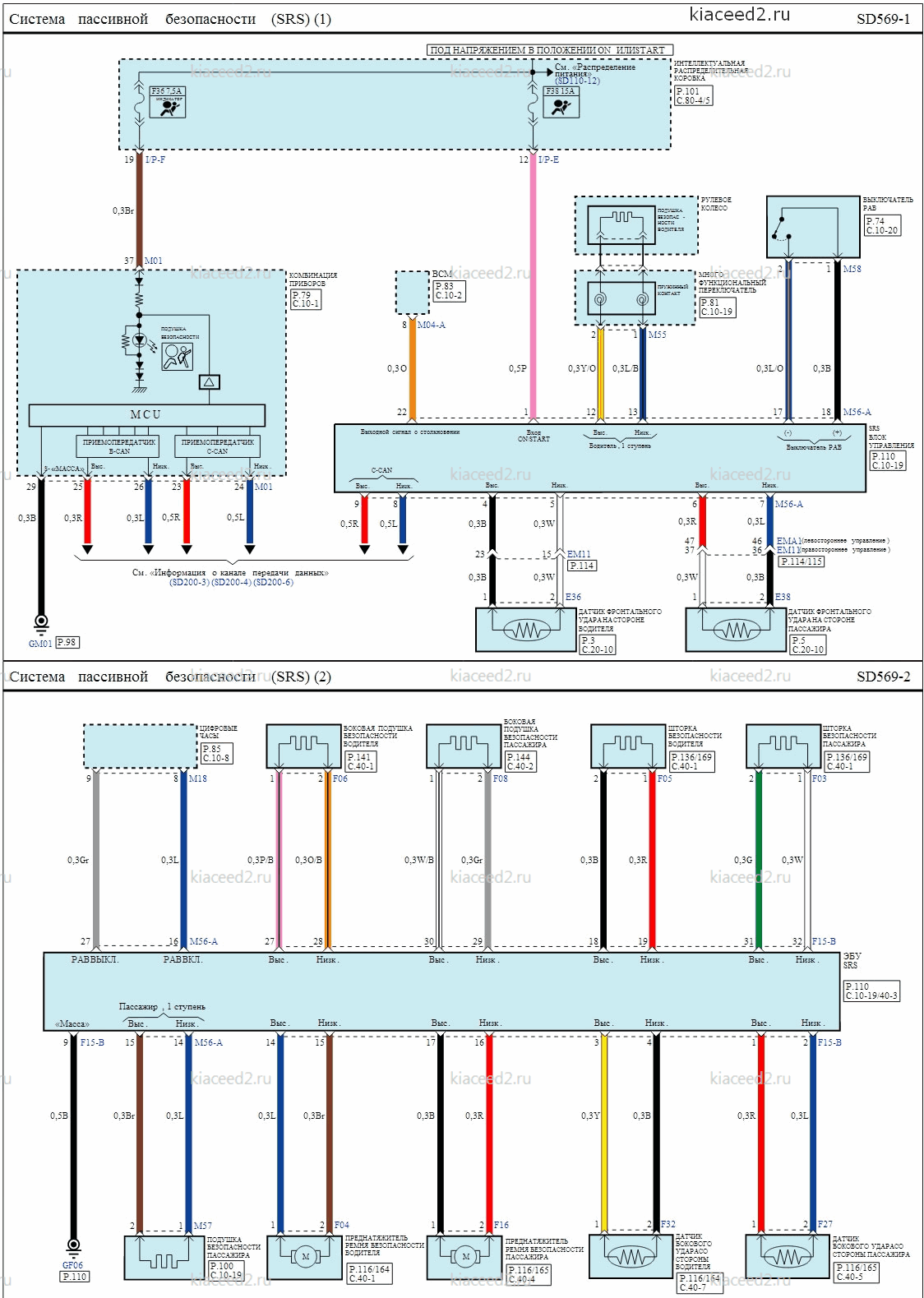

Киа Сид. Электросхема - Система пассивной безопасности (SRS)

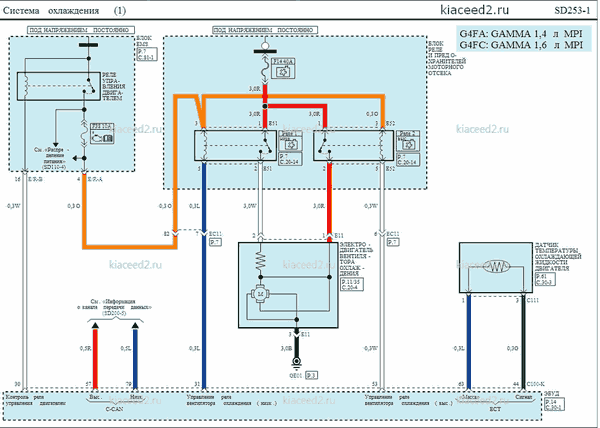

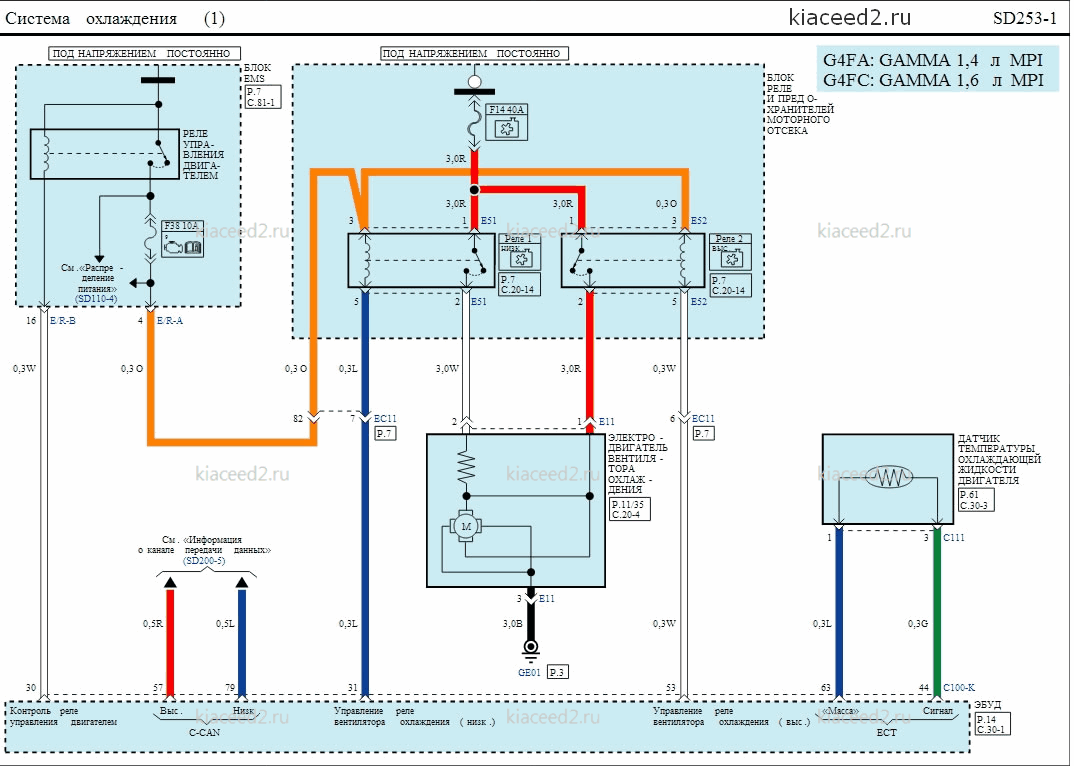

Киа Сид. Электросхема - Система охлаждения

Описание цепи

В зависимости от типа двигателя каждая цепь функционирует по-разному следующим образом .

1. T-GDI

На главное реле управления двигателем подается постоянное питание, а работой реле управления двигателем управляет ЭБУД (№93). При включении зажигания ЭБУД включает реле управления двигателем. Затем постоянное питание проходит через реле управления двигателем и подается на входной вывод обмотки реле 11, затем включается реле 11.
Скорость работы вентилятора охлаждения контролируется с помощью ШИМ-сигнала (сигнала широтно-импульсной модуляции). ЭБУД регистрирует включение кондиционера, температуру охлаждающей жидкости двигателя и скорость автомобиля. ЭБУД посылает контроллеру вентилятора охлаждения рабочий сигнал и контролирует скорость работы электродвигателя вентилятора охлаждения согласно состоянию автомобиля и состоянию нагрузки кондиционера для улучшения функции охлаждения .
В случае неисправности датчика температуры охлаждающей жидкости двигателя подается сигнал с коэффициентом заполнения 100 % для постоянной работы вентилятора охлаждения. Если температура охлаждающей жидкости двигателя выше 115 °С, кондиционер отключается.

2. MPI GDI U-II

На главное реле управления двигателем подается постоянное питание, а работой реле управления двигателем управляет ЭБУД (№ 30, 93, 45, 47). При включении зажигания ЭБУД включает реле управления двигателем. Затем постоянный ток проходит через реле управления двигателем и подается на входной вывод обмотки реле 1 (НИЗК.) реле 2 (ВЫС.). В зависимости от работы датчика температуры охлаждающей жидкости двигателя и кондиционера ЭБУД управляет реле 1 (НИЗК.)/реле 2 (ВЫС.) и подает питание на электродвигатель вентилятора охлаждения .

• Датчик температуры охлаждающей жидкости двигателя (ECTS)

Этот датчик измеряет температуру охлаждающей жидкости двигателя . Данный термистор является датчиком с отрицательным температурным коэффициентом (NTC), его сопротивление обратно пропорционально температуре.
Датчик температуры охлаждающей жидкости двигателя (ECTS) регистрирует температуру охлаждающей жидкости двигателя. ECTS использует термистор, сопротивление которого зависит от температуры .
Когда изменяется сопротивление термистора ECTS из -за изменения температуры охлаждающей жидкости двигателя, выходное напряжение также меняется . Когда двигатель холодный, ЭБУД увеличивает продолжительность впрыска топлива и контролирует фазы зажигания, используя информацию о температуре охлаждающей жидкости двигателя, чтобы избежать остановки двигателя и повысить надежность .
