Kia Spectra. ЗАМЕНА РЕЛЕ, ПРЕДОХРАНИТЕЛЕЙ И ПЛАВКИХ ВСТАВОК





1.   Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, отжав фиксатор в направлении, указанном стрелкой.

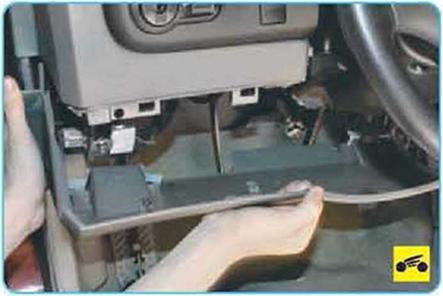

2.   Для получения доступа к монтажному блоку дополнительных реле снимите левую нижнюю облицовку панели приборов

«Снятие и установка левой нижней облицовки панели приборов», с. 234).

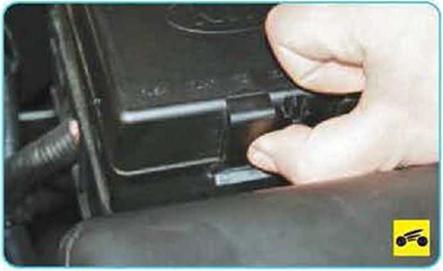

3.     Для получения доступа к монтажному блоку, расположенному в моторном отсеке, нажмите на фиксатор...

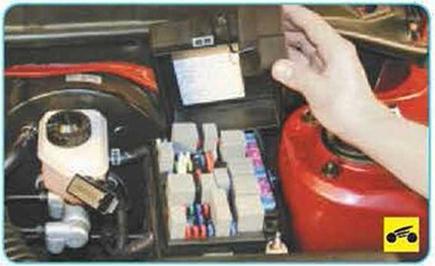

4.            и откройте его крышку

5.     Прежде чем заменить перегоревшие предохранитель, реле или плавкую вставку, выясните причину их перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2, а также на рис. 10.3 цепи, которые защищает данный предохранитель, реле или плавкая вставка.

ПРЕДУПРЕЖДЕНИЕ

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными пе­ремычками - это может привести к поврежде­нию электрических приборов и даже к пожару.

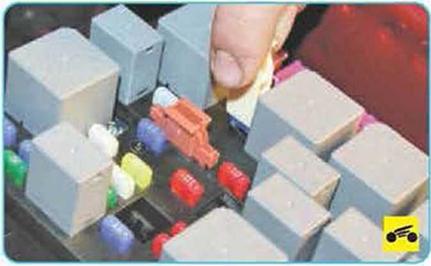

6.   Зацепите пинцетом, находящимся в мон­тажном блоке, предохранитель...





7.   ...и извлеките его из контактного разъема





8.   Так выглядит перегоревший предохрани­тель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась), Для замены предохранителя можно использовать

запасной предохранитель того же номинала (и цвета),

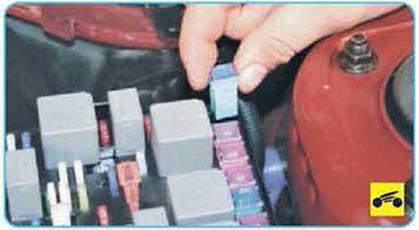

9.       При необходимости замены извлеките реле, покачивая его из стороны в сторону.





10. Плавкие вставки заменяются аналогич­но реле

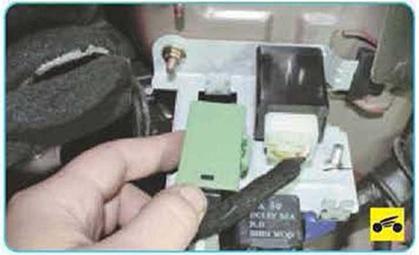

11. Для замены дополнительных реле сни­мите реле с держателя, потянув реле в сторо­ну от монтажного блока...

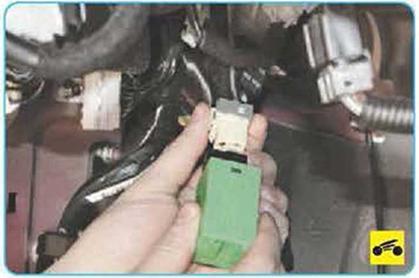

12. ...и отсоедините от реле колодку жгута проводов, отжав фиксатор колодки.

13 Установите детали в порядке, обратном снятию.
