Kia Spectra. СНЯТИЕ И УСТАНОВКА МОНТАЖНЫХ БЛОКОВ



Вам потребуются: ключ «на 10», торцо­вая головка «на 7», отвертка с плоским лезвием.


Снятие монтажного блока предохрани­телей, расположенного в салоне, прово­дите в следующем порядке.

1.   Отсоедините провод от клеммы«-»акку­муляторной батареи.

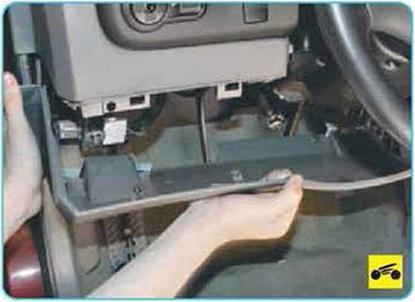

2.   Снимите левую нижнюю облицовку пане­ли приборов (см 'Снятие и установка левой нижней облицовки панели приборов», с. 234).

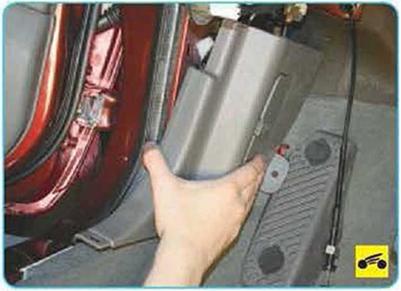

Снимите нижнюю облицовку передней стойки

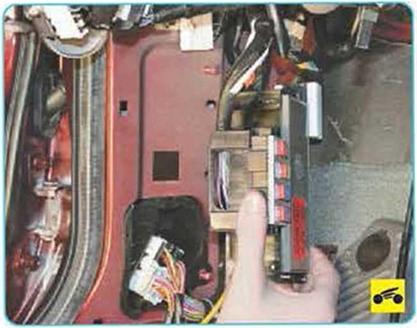

5 и снимите блок предохранителей в сборе с кронштейном и блоком ETWIS.

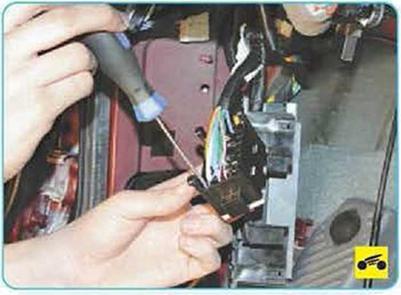

7.  ...и отсоедините монтажный блок от кронштейна.





8.  Запомните или запишите расположение проводов, чтобы при установке подсоединить их на прежние места, и отсоедините провода от монтажного блока предохранителей.

9.  Установите детали в порядке, обратном снятию.

Для снятия монтажного блока дополни­тельных реле, расположенного в салоне,

выполните следующие операции.

1.  Отсоедините провод от клеммы «-» акку­муляторной батареи.





2. Снимите левую нижнюю облицовку пане­ли приборов (см -.Снятие и установка  нижней облицовки панели приборов», с 232).





3 Снимите нижнюю облицовку передней стойки (см «Снятие и установка облицовок отсек кузова», с. 237).

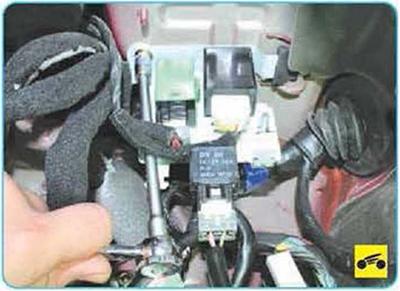

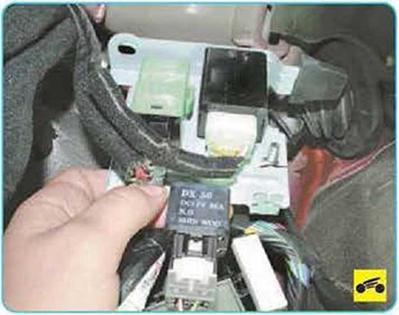

5..        . отведите монтажный блок и снимите его, отсоединив от реле колодки жгута прово­дов или реле от монтажного блока.

6. Установите детали в порядке, обратном снятию.

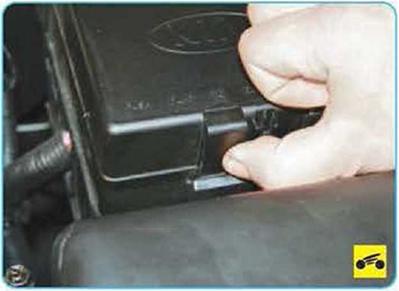

Снятие монтажного блока реле и пре­дохранителей, расположенного в мо­торном отсеке, проводите в следующем порядке.

1 Отсоедините провод от клеммы«-» акку­муляторной батареи.

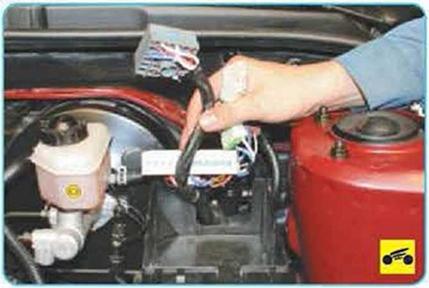

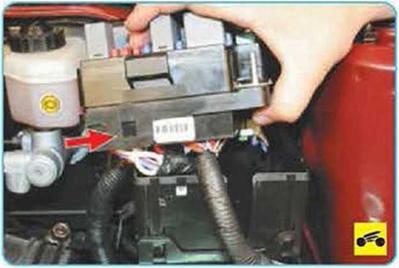

6. Отожмите фиксатор и выведите монтажный блок из кронштейна.

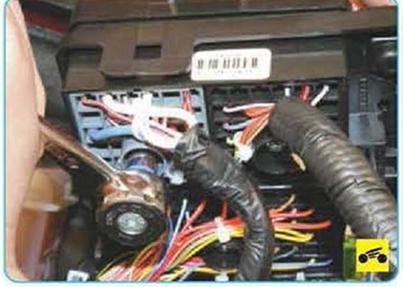

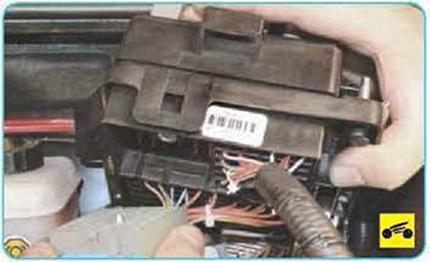

8..   ..и отсоедините от монтажного блока ко­лодку жгута проводов.

9.     Аналогично отсоедините остальные колодки.

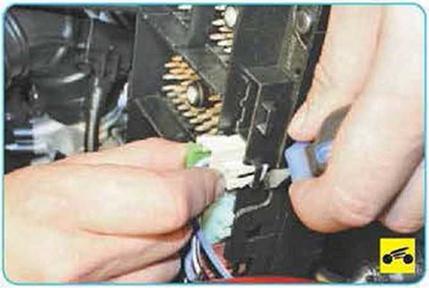

10.                     Отожмите отверткой фиксатор и отсое­дините от монтажного блока малые колодки жгута проводов.










12.

...и, отжав фиксаторы, снимите крон­штейн монтажного блока реле и предо­хранителей.

13.   Установите детали в порядке, обратном снятию
