Kia Spectra. ВЫКЛЮЧАТЕЛЬ (ЗАМОК) ЗАЖИГАНИЯ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Выключатель зажигания с механическим запорным устройством и электрической кон­тактной частью расположен с правой стороны рулевой колонки под рулевым колесом. Элек­трическая контактная часть выключателя и за­порное устройство связаны друг с другом, ра­ботают синхронно и приводятся в действие ключом зажигания.

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ

У выключателя зажигания проверяют пра­вильность замыкания контактов при различных положениях ключа и работу противоугонного устройства. Для правильности замыкания кон­тактов воспользуйтесь тестером в режиме «прозвонки» цепи: в каждом положении ключа в замке проверьте по схеме электрооборудо­вания правильность замыкания контактов вы­ключателя (замка).





Kia Spectra. ЗАМЕНА КОНТАКТНОЙ ГРУППЫ И МЕХАНИЧЕСКОЙ ЧАСТИ ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ









2,    Снимите кожухи рулевой колонки few

«Снятие и установка кожухов рулевой колон­ки». с 239).

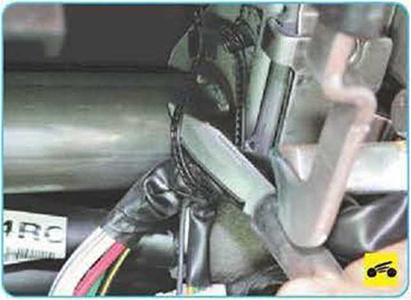

3.    Разрежьте пластиковый хомут крепления жгутов проводов к рулевой колонке

ПРИМЕЧАНИЕ_____________________

При установке обязательно замените хомут новым.

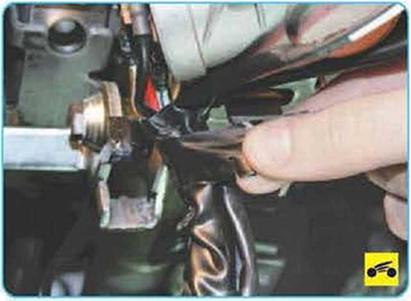

4.    Снимите изоляционную ленту связываю­щую жгуты проводов контактной группы и ан­тенного блока иммобилизатора.





5.   Отожмите фиксатор и разъедините ко­лодку жгута проводов контактной группы вы­ключателя (замка) зажигания.













8.    Разъедините колодку жгута проводов ан­тенного блока иммобилизатора.

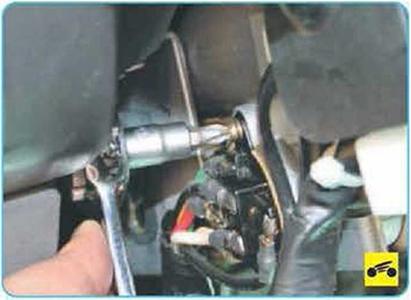

9.      Выверните два винта крепления датчика положения ключа...

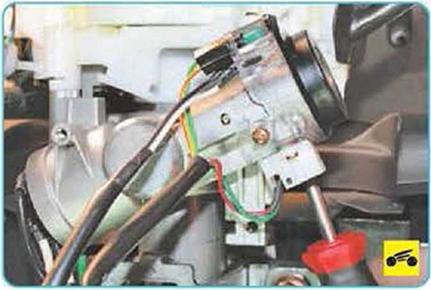

10. ...и отсоедините датчик от корпуса вы­ключателя зажигания.

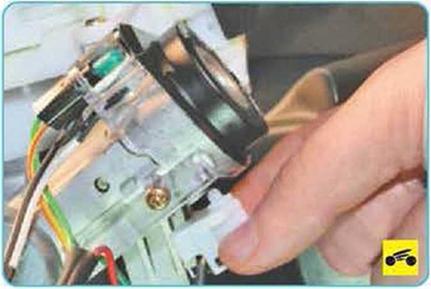

11 Выверните винт крепления антенного блока к замку зажигания...









13.   Вставьте ключ в выключатель зажига­ния и поверните его на четверть оборота (для наглядности показано на снятой руле­вой колонке).

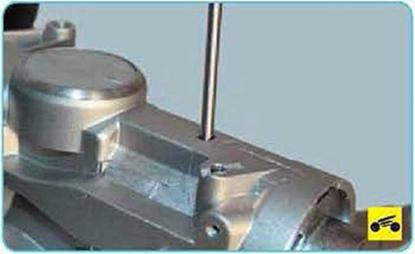

14.   Отожмите фиксатор..

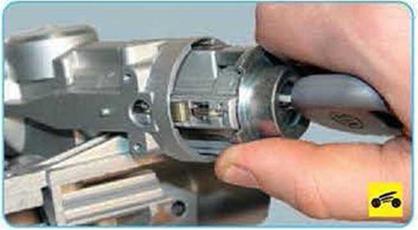

15.   ...и извлеките выключатель (замок) за­жигания из корпуса.





16.   Снятие корпуса выключателя (замка) зажигания с рулевой колонки в эксплуатации обычно не требуется, так как выключатель можно полностью разобрать непосредствен­но на автомобиле. При необходимости его снятия (например, при замене рулевой колон­ки) снимите рулевую колонку U пов рулевого управления», с 149).

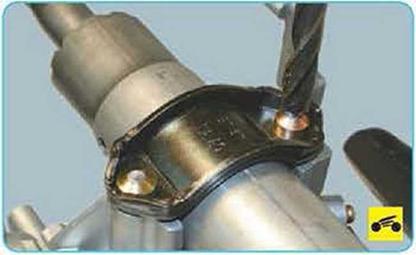

17 Высверлите головки двух винтов креп­ления выключателя к рулевой колонке 18. Установите детали в порядке, обратном снятию.
