Kia Spectra. МОНТАЖНЫЕ БЛОКИ
ПОЛЕЗНЫЕ СОВЕТЫ
Всегда возите с собой комплект запасных предохранителей - по одному каждого номинала. Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.
Kia Spectra. РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ
|
|
Большинство предохранителей и реле находится в монтажном блоке, расположенном в моторном отсеке автомобиля. На внутренней стороне крышки монтажного блока нанесено расположение и назначение предохранителей и реле в монтажном блоке (рис. 10.1). Цепи, защищаемые предохранителями и реле, приведены в табл. 10.1. Также в монтажном блоке находится специальный пластиковый пинцет для снятия предохранителей (на обратной стороне крышки его расположение обозначено надписью «FUSEPULLER», см. рис. 10.1).
ЦВЕТ КОРПУСА ПРЕДОХРАНИТЕЛЯ И ЕГО СООТВЕТСТВИЕ НОМИНАЛУ
|
Сила тока, А |
Цвет корпуса предохранителя или плавкой вставки |
|
Плавкие вставки |
|
|
20 |
Голубой |
|
30 |
Розовый |
|
Предохранители |
|
|
30 |
Зеленый |
|
25 |
Серый |
|
20 |
Желтый |
|
15 |
Голубой |
|
10 |
Красный |
|
7,5 |
Коричневый |
|
5 |
Бежевый |

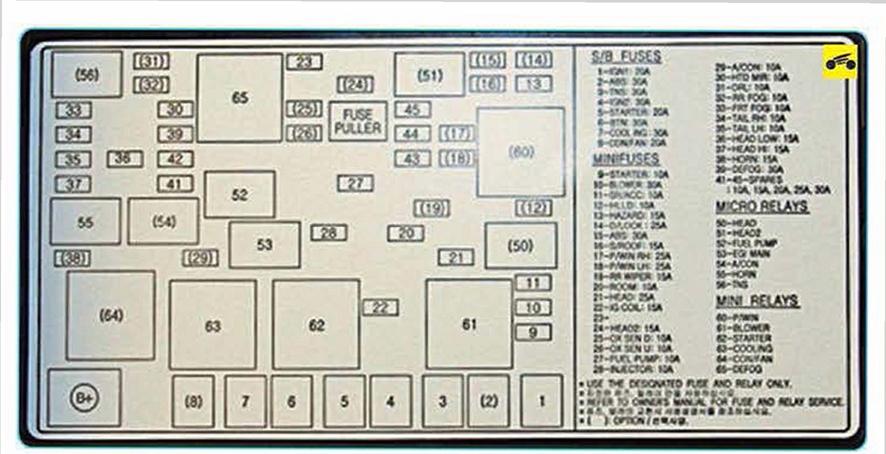

Рис. 10.1. Схема расположения реле и предохранителей и их назначение
ПРИМЕЧАНИЕ
Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).
Часть предохранителей расположена в монтажном блоке салона (рис. 10.2) под панелью приборов справа.
|
|
Цепи, защищаемые предохранителями, обозначены на внутренней стороне крышки и приведены в табл. 10.2.
Над монтажным блоком предохранителей находится монтажный блок дополнительных реле (рис. 10.3). Для доступа к монтажному блоку необходимо снять левую нижнюю облицовку панели приборов : «ятие и уста
новка левой нижней облицовки панели приборов», с. 234).
|

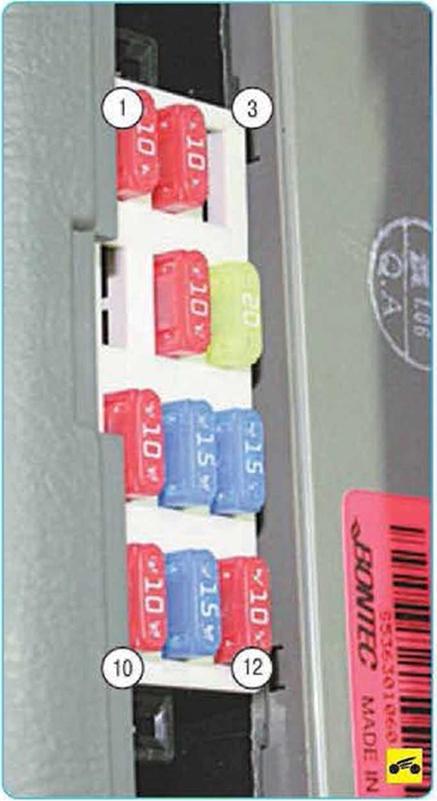

Рис. 10.2. Монтажный блок предохранителей, расположенный в салоне |
ЦЕПИ, ЗАЩИЩАЕМЫЕ ПРЕДОХРАНИТЕЛЯМИ, НАХОДЯЩИМИСЯ В МОНТАЖНОМ БЛОКЕ РЕЛЕ Таблица 10.1
И ПРЕДОХРАНИТЕЛЕЙ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ
|
Номер на крышке монтажного блока (см. рис. 10.1) |
Защищаемая цепь (номинальный ток) |
|
|
Плавкие вставки |
|
1 |
Группа 1 потребителей, получающих питание при включенном зажигании (20 А) |
|
2 |
Система ABS (30 А) |
|
3 |
Питание предохранителей 34 и 35 (30 А) |
|
4 |
Группа 2 потребителей, получающих питание при включенном зажигании (30 А) |
|
5 |
Стартер (20 А) |
|
6 |
Питание предохранителей 15 и 20 (30 А) |
|
7 |
Вентилятор системы охлаждения двигателя (30 А) |
|
8 |
Вентилятор системы отопления и кондиционирования (20 А) |
|
Предохранители |
|
|
9 |
Стартер (10 А) |
|
10 |
Вентилятор отопителя (30 А) |
|
11 |
Кондиционер (30 А) |
|
12 |
Электрокорректор света фар (10 А) |
|
13 |
Аварийная сигнализация (15 А) |
|
14 |
Центральный замок (25 А) |
|
15 |
Система ABS (30 А) |
|
16 |
Электропривод люка в крыше (15 А) |
|
17 |
Электростеклоподъемники правых дверей (25 А) |
|
18 |
Электростеклоподъемники левых дверей (25 А) |
|
19 |
Стеклоочиститель и омыватель заднего стекла (15 А) |
|
20 |
Плафон освещения салона (10 А) |
|
21 |
Фары (25 А) |
|
22 |
Катушка зажигания (15 А) |
|
23 |
— |
|
24 |
Фары (15 А) |
|
25 |
Диагностический датчик концентрации кислорода (10 А) |
|
26 |
Датчик концентрации кислорода (10 А) |
|
27 |
Топливный насос (10 А) |
|
28 |
Инжектор (10 А) |
|
Номер на крышке монтажного блока (см. рис. 10.1) |
Защищаемая цепь (номинальный ток) |
|
29 |
Кондиционер воздуха (10 А) |
|
30 |
Электрообогрев наружных зеркал заднего вида (10 А) |
|
31 |
Автоматическое включение габаритного света (10 А) |
|
32 |
Задний противотуманный фонарь (10 А) |
|
33 |
Передние противотуманные фары (10 А) |
|
34 |
Габаритные огни правого борта (10 А) |
|
35 |
Габаритные огни левого борта (10 А) |
|
36 |
Ближний свет фар (15 А) |
|
37 |
Дальний свет фар (15 А) |
|
38 |
Звуковой сигнал (15 А) |
|
39 |
Электрообогрев заднего стекла (30 А) |
|
41 |
Запасной (10 А) |
|
42 |
Запасной (15 А) |
|
43 |
Запасной (20 А) |
|
44 |
Запасной (25 А) |
|
45 |
Запасной (30 А) |
|
Микрореле |
|
|
50 |
Фары |
|
51 |
Фары |
|
52 |
Топливный насос |
|
53 |
— |
|
54 |
Кондиционер воздуха |
|
55 |
Звуковой сигнал |
|
56 |
Питание предохранителей 34 и 35 |
|
Мини-реле |
|
|
60 |
Электростеклоподъемники |
|
61 |
Вентилятор отопителя |
|
62 |
Стартер |
|
63 |
Вентилятор системы охлаждения двигателя |
|
64 |
Вентилятор системы отопления и кондиционирования |
|
65 |
Электрообогрев заднего стекла |
ЦЕПИ, ЗАЩИЩАЕМЫЕ ПРЕДОХРАНИТЕЛЯМИ, НАХОДЯЩИМИСЯ Таблица 10.2
В МОНТАЖНОМ БЛОКЕ ПРЕДОХРАНИТЕЛЕЙ, РАСПОЛОЖЕННОМ В САЛОНЕ
|
Номер предохранителя на рис. 10.2 |
Номинальная сила тока, А |
Защищаемые цепи |
|
1 |
10 |
Указатели поворота |
|
2 |
10 |
Контрольные приборы, сигнальные лампы |
|
3 |
10 |
Резервный (цепь ЭБУ АКПП) |
|
4 |
10 |
ABS |
|
5 |
10 |
Подушка безопасности |
|
6 |
20 |
Стеклоочиститель и стеклоомыватель ветрового окна |
|
7 |
10 |
Аудиосистема |
|
8 |
15 |
Прикуриватель |
|
9 |
15 |
Электроподогрев сидений |
|
10 |
10 |
ЭБУ |
|
11 |
15 |
Стоп-сигналы |
|
12 |
10 |
Автоматическое включение габаритного света |
|

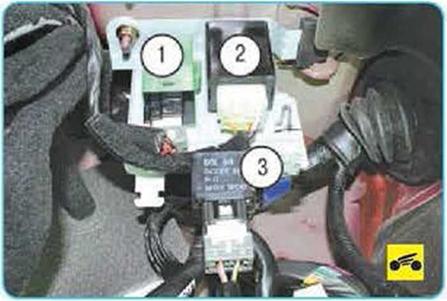

Рис. 10.3. Монтажный блок дополнительных реле в салоне: 1 - реле указателей поворота и аварийной сигнализации; 2 - реле системы центральной блокировки замков; 3 - реле противотуманных фар |
