Kia Spectra. ЗАМЕНА ШЛАНГОВ И ТРУБОК ГИДРОПРИВОДА ТОРМОЗОВ

Заменяйте шланги и трубки, если на них об­наружены повреждения Прверка герметичности гидропривода тормозов», с 56). Кроме того, рекомендуем в профилактичес­ких целях заменять шланги через каждые 100 тыс. км пробега или 5 лет эксплуатации автомобиля (в зависимости от того, что насту­пит раньше), даже если внешне они не имеют повреждений. Резина стареет, и при тормо­жении шланги могут неожиданно лопнуть





Kia Spectra. ЗАМЕНА ТОРМОЗНЫХ ШЛАНГОВ



На автомобиль устанавливают четыре тор­мозных шланга два (задние) для соединения трубопроводов на балке задней подвески и два (передние) для соединения трубопро­водов с рабочими цилиндрами передних тор­мозных механизмов.

Вам потребуются: ключ «на 12», пасса­тижи, специальный ключ «на 11» для тор­мозных трубопроводов.

ПОЛЕЗНЫЙ СОВЕТ

Для отворачивания гаек трубок применяйте специальные ключи: поскольку гайки сильно затянуты и обычно корродированы, при пользовании обычными ключами грани гаек сминаются.





1.   Для снятия переднего тормозного шланга отверните гайку крепления трубки и отсоедините трубку.

ПОЛЕЗНЫЙ СОВЕТ

Для предотвращения вытекания жидкости из гидропривода сразу же заглушите отвер­стие трубки любым доступным способом. Очень хорошо подходят для этой цели защит­ные колпачки клапанов для выпуска воздуха.





2.   Снимите запорную скобу с верхнего на­конечника шланга.

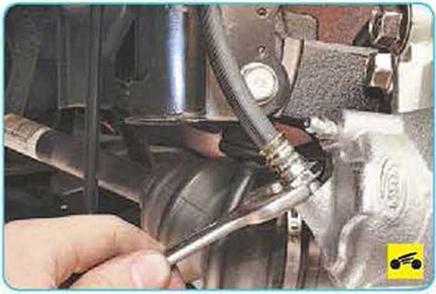

3.   Выверните штуцер крепления нижнего наконечника шланга к рабочему цилиндру тормозного механизма переднего колеса.





4.   Выведите тормозной шланг из держате­ля на амортизаторной стойке и снимите шланг с автомобиля.

5.   Установите передний тормозной шланг в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ_______________________

Проследите, чтобы шланг не перекручивался при установке вдоль оси.





6      Для замет заднего тормозного шлан­га отверните гайку крепления тормозной трубки к переднему наконечнику шланга..

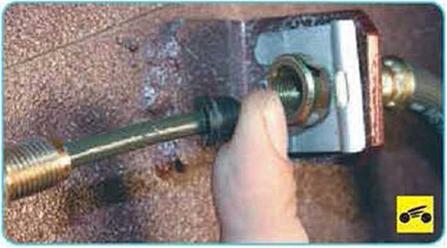

7.    ...извлеките трубку из наконечника и за­глушите ее отверстие

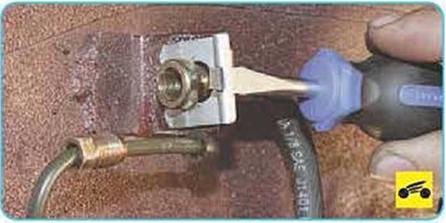

8      Снимите скобу крепления наконечника, поддев ее отверткой...

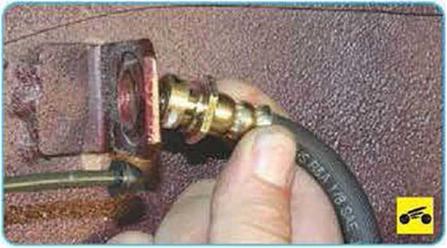

9        .. и выньте наконечник из кронштейна на кузове.





10   Аналогичным образом отверните гайку крепления тормозной трубки к заднему нако-

нечнику шланга, снимите скобу ее крепления к кронштейну на амортизаторной стойке...





11.          . .извлеките наконечник шланга из кронштейна на стойке...

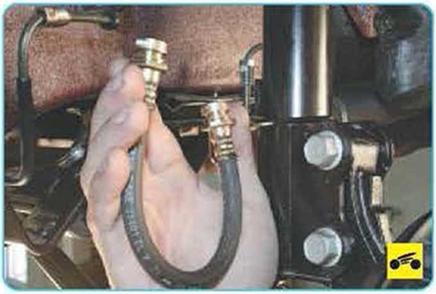

12.  ...и снимите шланг с автомобиля.

13.  Установите задний тормозной шланг в порядке, обратном снятию.

14.  После замены шлангов удалите воздух из тормозной системы ().









Kia Spectra. ЗАМЕНА ТОРМОЗНЫХ ТРУБОК



Соединения трубок со всеми узлами тор­мозной системы и шлангами, а также принци­пы их замены одинаковы. Все гайки трубок выполнены под ключ «на 10».







Работы показаны на примере трубки, соеди­няющей задний тормозной шланг с рабочим цилиндром заднего тормозного механизма

ПОЛЕЗНЫЙ СОВЕТ

Для отворачивания гаек трубок применяй­те специальные ключи: поскольку гайки сильно затянуты и обычно корродированы,

при пользовании обычными ключами грани гаек сминаются.

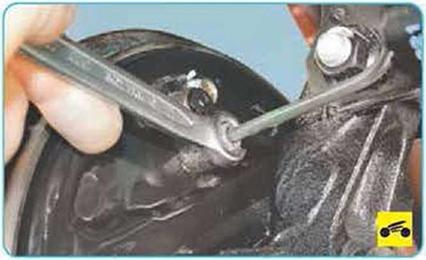

1. Отверните гайку крепления трубки к зад­нему тормозному цилиндру





2.   Отверните гайку крепления трубки к зад­нему тормозному шлангу и снимите трубку

ПРИМЕЧАНИЕ_____________________________

Для предотвращения полного вытекания жидкости из гидропривода сразу же заглу­шите отверстие тормозного шланга любым доступным способом. Очень хорошо подхо­дят для этой цели защитные колпачки клапа­нов для выпуска воздуха.

3.   Установите новую трубку в порядке, об­ратном снятию.

4.   После замены трубки удалите воздух из тормозной системы
