Газель до 2009 года. Снятие приемной трубы двигателя УМЗ-4216

Газель до 2009 года. Снятие приемной трубы двигателя УМЗ-4216

Снятие приемной трубы выполняем в случае ее прогара или прогара уплотнительной прокладки в соединении фланцев приемной трубы и выпускного коллектора, больших механических повреждений или при выходе из строя каталитического нейтрализатора.

Работу выполняем на смотровой канаве или эстакаде.

Во избежание ожогов приступать к работе рекомендуется после остывания системы выпуска отработавших газов.

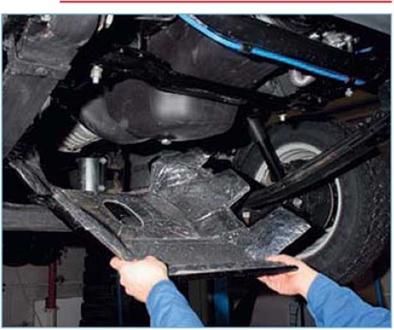

Снимаем грязезащитный щиток двигателя.

Отсоединяем колодки проводов управляющего и диагностического датчиков концентрации кислорода от жгута проводов системы управления двигателем (см. «Снятие управляющего датчика концентрации кислорода», с. 87, «Снятие диагностического датчика концентрации кислорода», с. 87).

Смачиваем гайки крепления фланцев приемной трубы проникающей жидкостью.

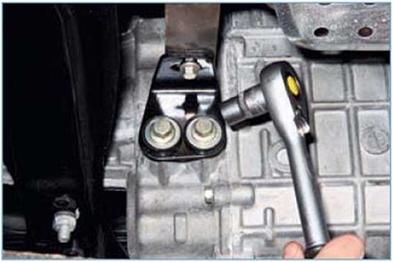

Головкой «на 13» отворачиваем два болта крепления кронштейна коробки передач к картеру.

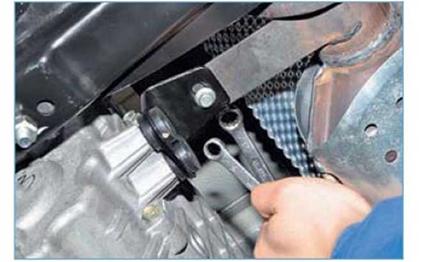

Головкой «на 13» отворачиваем гайку крепления кронштейна приемной трубы к кронштейну картера коробки передач, удерживая болт от проворачивания ключом «на 10»...

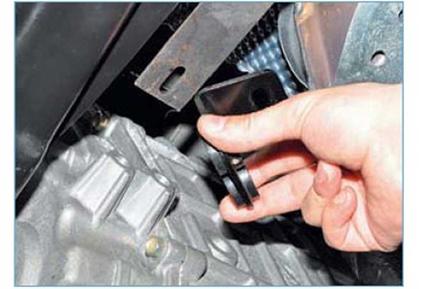

...и снимаем его.

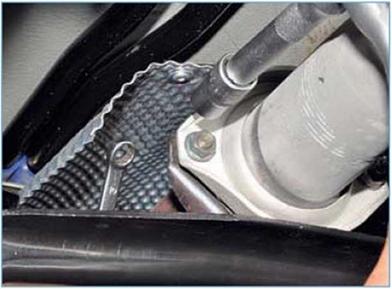

Головкой «на 13» отворачиваем са- моконтрящуюся гайку крепления фланцев приемной трубы и трубы глушителя, удерживая болт от проворачивания ключом «на 10».

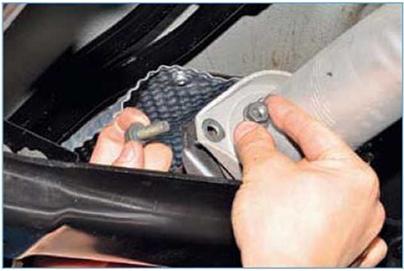

Вынимаем два болта из отверстий фланцев.

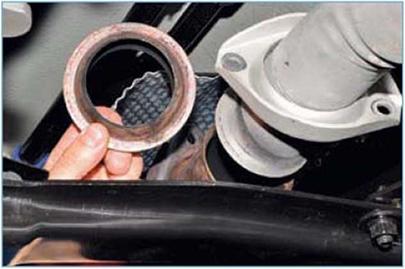

Отводим трубу глушителя назад и вынимаем сферическое уплотнительное кольцо в соединении труб.

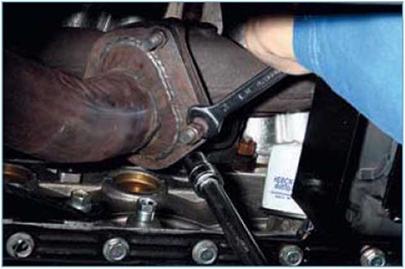

Высокой головкой «на 14» отворачиваем контргайку шпильки крепления фланцев выпускного коллектора и приемной трубы, удерживая гайку от проворачивания ключом того же размера...

...и контргайки остальных двух шпилек.

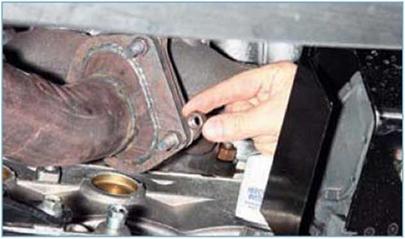

Высокой головкой «на 14» отворачиваем гайки трех шпилек крепления фланцев выпускного коллектора и приемной трубы.

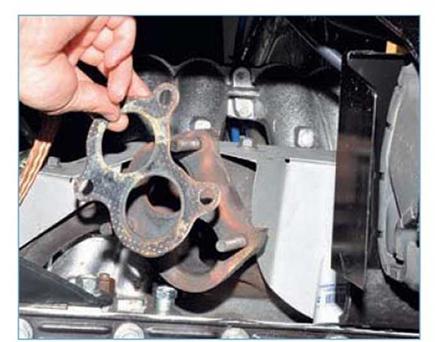

Сдвигаем фланец приемной трубы со шпилек и снимаем уплотнительную прокладку.

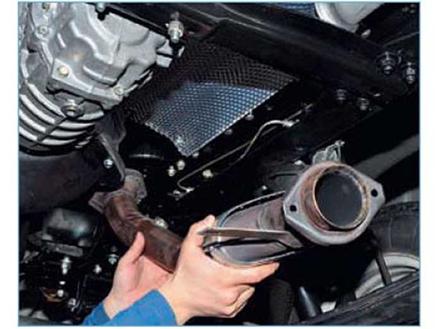

Снимаем приемную трубу.

Устанавливаем новую прокладку в соединении фланцев приемной трубы и выпускного коллектора. Установку приемной трубы проводим в обратной последовательности.
