Газель до 2009 года. Снятие электромагнитной муфты включения вентилятора двигателя УМЗ-4216

Снимаем электромагнитную муфту для ремонта или замены при выходе ее из строя, а также при ремонте двигателя.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем ремень привода вентилятора (см. «Замена ремня привода вентилятора», с. 107).

Нажав на фиксатор...

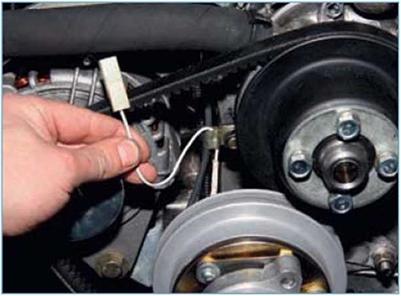

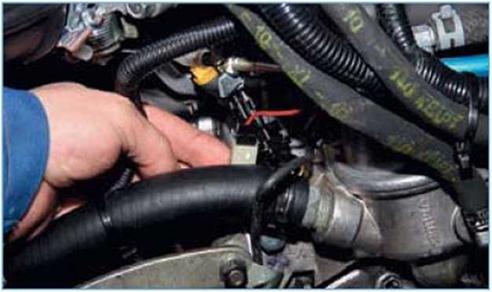

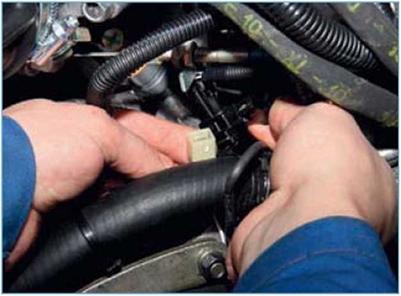

...разъединяем колодки провода электромагнитной муфты вентилятора и жгута проводов системы управления двигателем.

Выводим провод электромагнитной муфты из держателя.

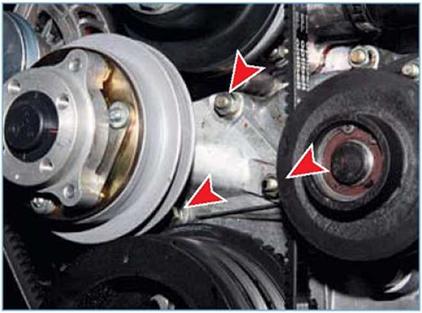

Кронштейн оси электромагнитной муфты крепится к шпилькам крышки привода ГРМ тремя гайками.

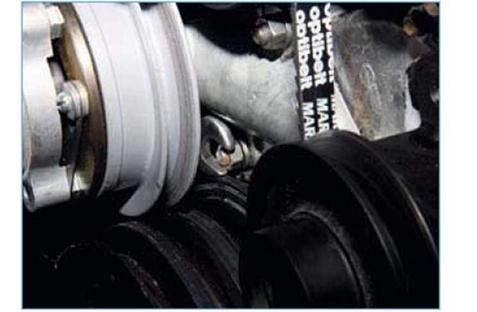

Рожковым ключом «на 13» отворачиваем гайку крепления кронштейна оси муфты, расположенную под шкивом вентилятора.

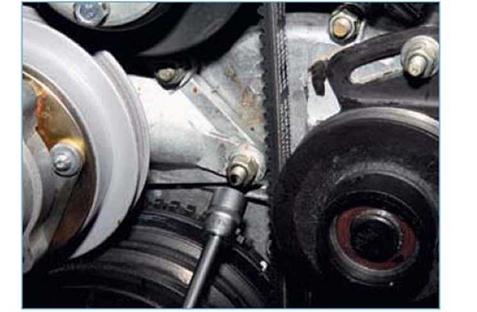

Две другие гайки крепления кронштейна оси муфты отворачиваем головкой того же размера.

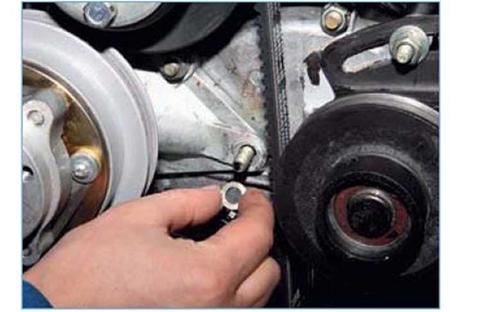

Снимаем со шпилек крышки привода ГРМ пружинные шайбы...

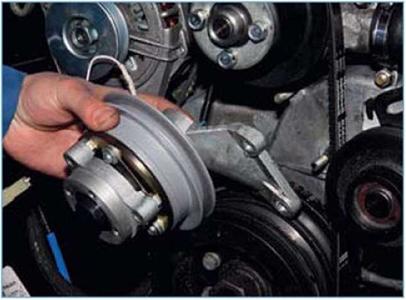

...и электромагнитную муфту вентилятора в сборе.

Зажимаем кронштейн оси муфты в тиски.

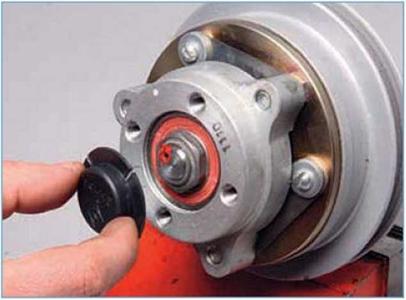

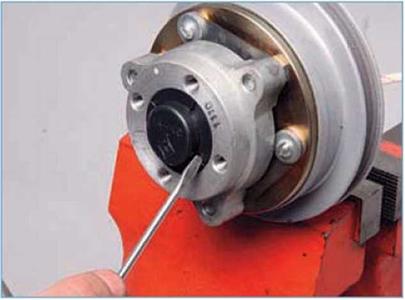

Шлицевой отверткой поддеваем пластмассовый колпачок, закрывающий гайку...

...и снимаем его.

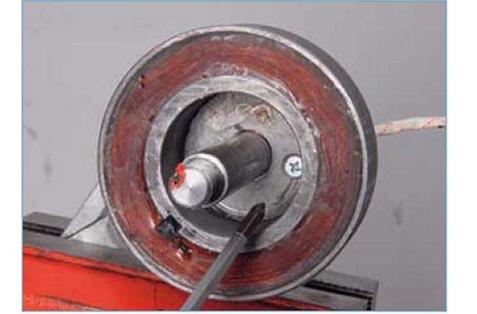

Поясок гайки замят в пазу оси. Перед отворачиванием гайки бородком выправляем замятие.

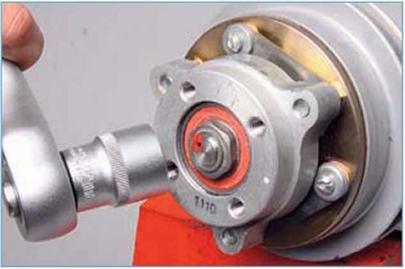

Головкой «на 22» отворачиваем гай

ку...

...и снимаем ступицу вентилятора с оси.

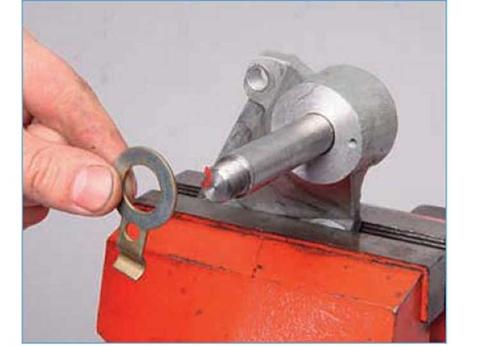

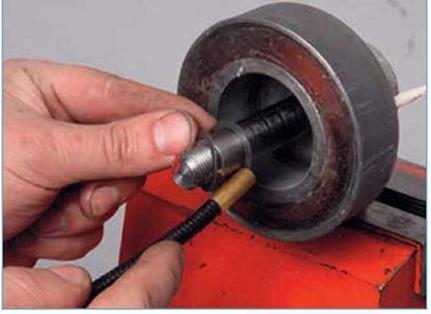

Снимаем с оси шайбу...

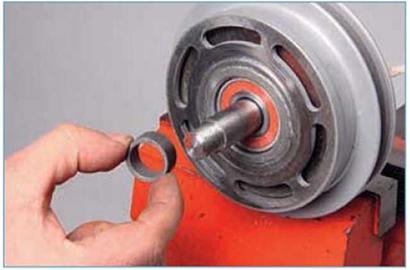

...и распорную втулку.

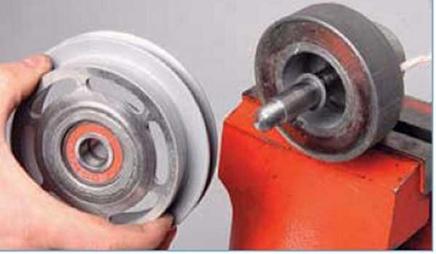

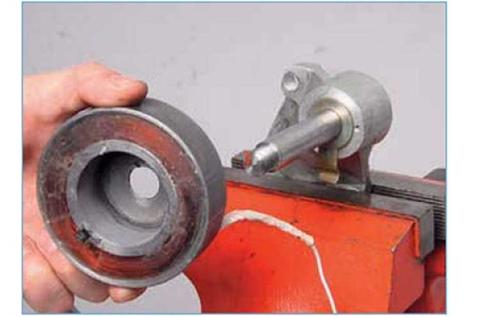

Снимаем шкив вентилятора.

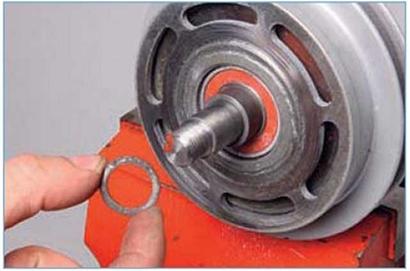

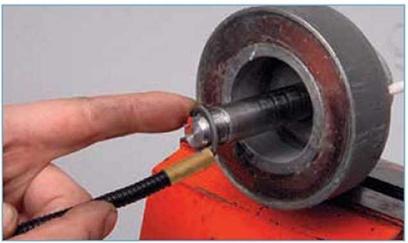

С помощью магнитной «указки» снимаем с оси упорную...

...и регулировочные шайбы (в данном случае их четыре).

Крестообразной отверткой отворачиваем винт крепления электромагнита к кронштейну оси...

...и снимаем электромагнит.

Снимаем держатель провода.

Собираем и устанавливаем электромагнитную муфту включения вентилятора в обратной последовательности.
