Газель до 2009 года. Снятие насоса охлаждающей жидкости двигателя УМЗ-4216

Насос заменяем при появлении шу­ма подшипника или в случае тугого вращения шкива при снятом привод­ном ремне, большом радиальном люфте вала насоса либо появлении течи жидкости из уплотнений вала. Сливаем из системы охлаждаю­щую жидкость (см. «Замена ох­лаждающей жидкости», с. 108). Снимаем крыльчатку вентиля­тора (см. «Снятие крыльчатки вентилятора», с. 110). Снимаем ремень привода генератора и на­соса охлаждающей жидкости (см. «Замена ремня привода ге­нератора и насоса охлаждающей жидкости», с. 108).

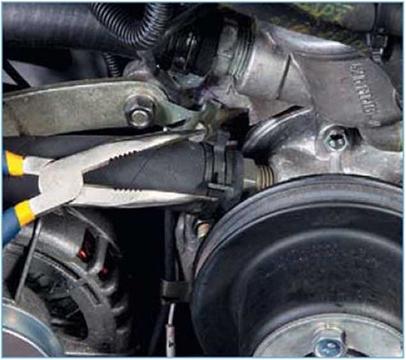

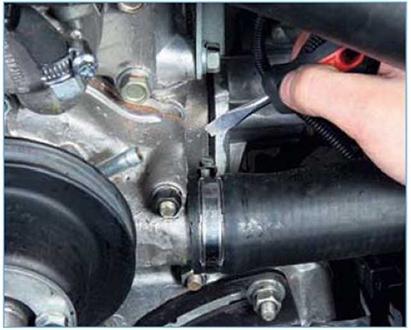

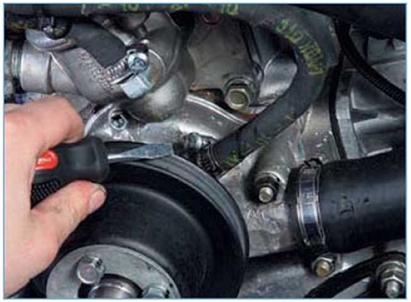

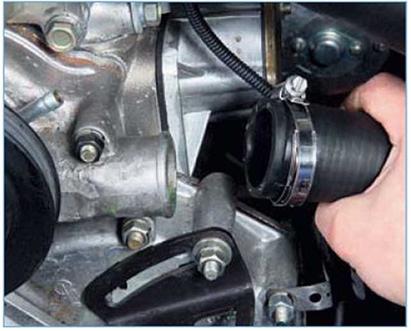

...и, сдвинув хомут по шлангу, сни­маем его с патрубка насоса.

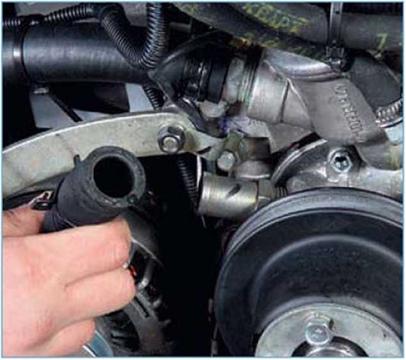

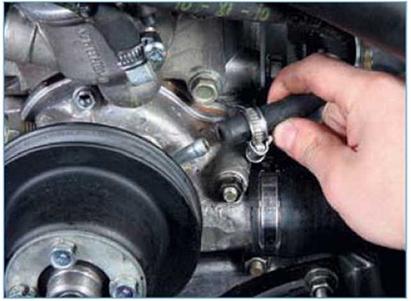

...и снимаем шланг со штуцера на­соса.

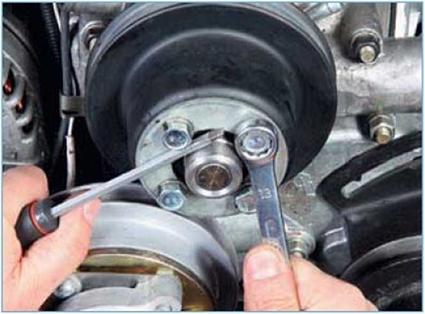

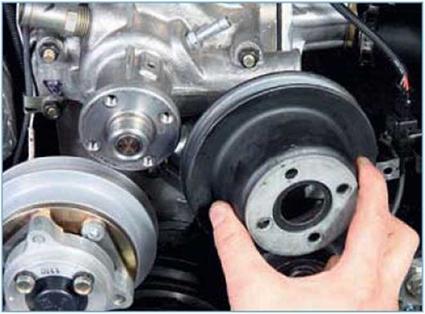

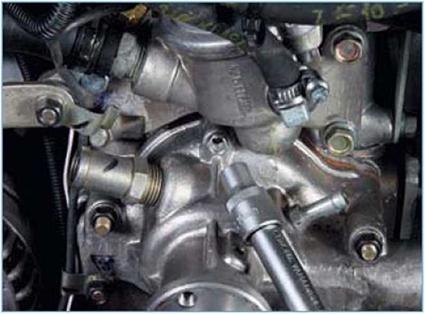

Удерживая отверткой шкив от про­ворачивания (как показано на фото), накидным ключом «на 13» пооче­редно ослабляем, а затем отворачи­ваем четыре болта крепления шкива насоса охлаждающей жидкости...

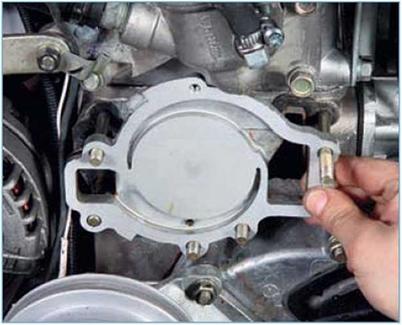

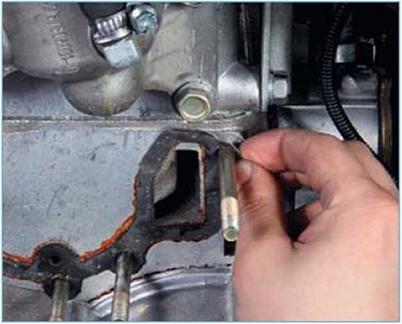

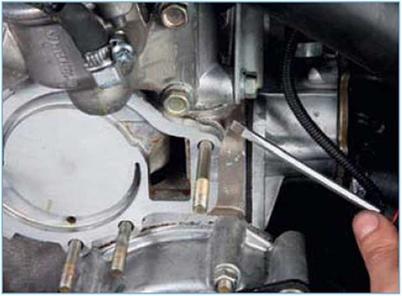

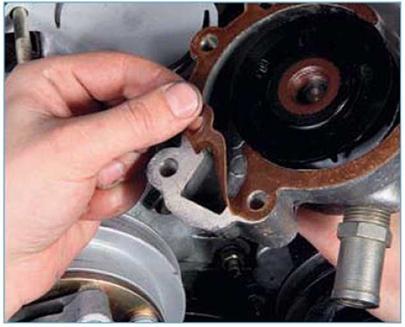

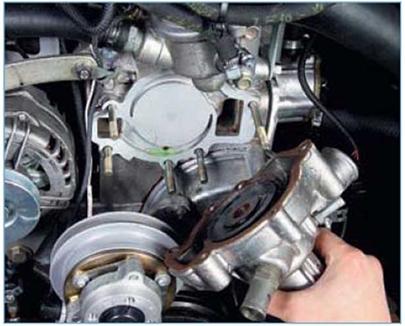

Перед установкой насоса очищаем привалочные поверхности блока ци­линдров, крышки и корпуса насоса от следов старого герметика и остат­ков прокладок. При монтаже насоса устанавливаем новые уплотнитель­ные прокладки, предварительно на­неся на привалочные поверхности тонкий слой герметика. Устанавливаем насос охлаждающей жидкости в обратной последователь­ности. Заливаем в систему охлажде­ния жидкость до нормы.

Газель до 2009 года. Снятие расширительного бачка

Операции по снятию расширительно­го бачка на автомобиле с двигателем УМЗ-4216 практически аналогичны соответствующим операциям на ав­томобиле с двигателем ЗМЗ-40522 (см. «Снятие расширительного бач­ка системы охлаждения двигателя», с. 176).
