Газель до 2009 года. Проверка состояния ремня привода генератора и насоса охлаждающей жидкости двигателя УМЗ-4216

Согласно регламенту технического обслуживания проверку состояния ремня привода генератора и насо­
са охлаждающей жидкости прово­дим после первых 2 тыс. км пробега автомобиля и далее через каждые 10 тыс. км пробега.

Осматриваем ремень, на нем не должно быть трещин, разрывов и отслоений резины от тканевой ос­новы. Дефектный ремень необходи­мо заменить.

Для проверки натяжения ремня...

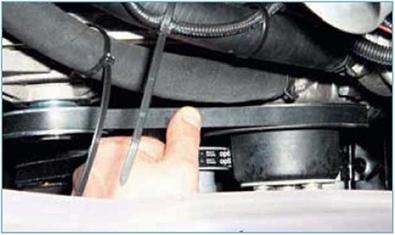

...пальцем руки нажимаем на ре­мень посередине между шкивами генератора и насоса охлаждающей жидкости.

При усилии нажатия 4 кгс прогиб ремня должен составлять 8-10 мм. Для регулировки натяжения ремня...

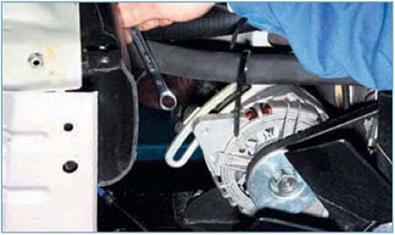

...ключом «на 12» ослабляем затяж­ку болта крепления генератора к ре­гулировочной планке (радиатор для наглядности снят).

Монтажной лопаткой отжимаем гене­ратор от блока цилиндров, натягивая ремень. Затягиваем болт крепления генератора к регулировочной план­ке. Проверяем натяжение ремня и при необходимости повторяем ре­гулировку.

Не перетягивайте ремень. Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и под­шипников генератора и насоса охлаждающей жидкости.


Газель до 2009 года. Замена ремня привода генератора и насоса охлаждающей жидкости двигателя УМЗ-4216

Ремень меняем при обнаружении на нем трещин, разрывов или отсло­ений резины от тканевой основы. Длина ремня составляет 1040 мм, ширина - 13 мм.

Снимаем ремни привода насоса гид­роусилителя рулевого управления (см. «Замена ремня привода насоса гидроусилителя рулевого управле­ния», с. 232) и привода вентилятора (см. «Замена ремня привода венти­лятора», с. 107). Ослабляем затяжку болта крепления генератора к регу­лировочной планке (см. «Проверка состояния ремня привода генерато­ра и насоса охлаждающей жидкос­ти», с. 107).

Сдвинув генератор к блоку цилинд­ров...

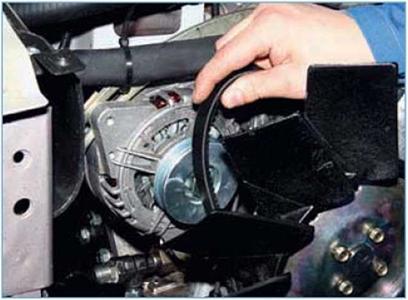

...снимаем ремень со шкива генера­тора (радиатор для наглядности снят).

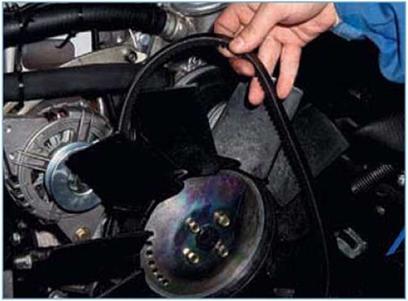

Проводим ремень через вентиля­тор... ...и вынимаем его из моторного от­сека.

Устанавливаем ремень привода ге­нератора и насоса охлаждающей жидкости в обратной последователь­ности. Регулируем натяжение ремня (см. «Проверка состояния ремня при­вода генератора и насоса охлаждаю­щей жидкости», с. 107).
