Газель до 2009 года. Разборка и сборка двигателя УМЗ-4216 - часть 2
 |

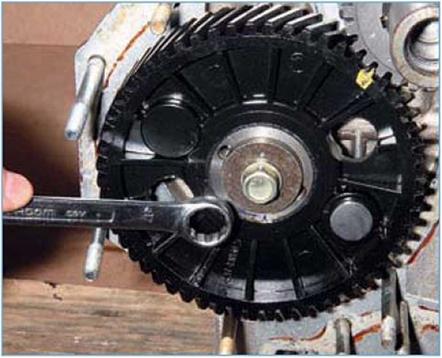

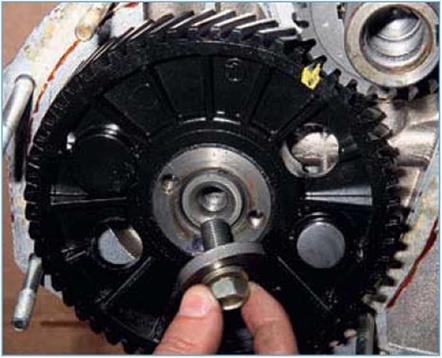

Накидным ключом «на 13» ослабляем затяжку болта крепления шестерни распределительного вала...
 |
...и отворачиваем болт с шайбой.

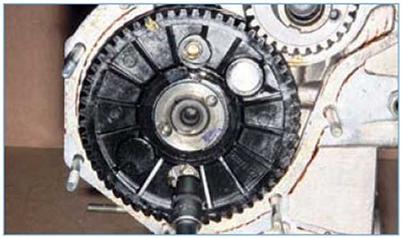

Проворачиваем коленчатый вал (монтажной лопаткой, вставленной между двух болтов крепления маховика, ввернутых в резьбовые отверстия во фланце вала) до момента, когда головки болтов крепления упорного фланца распределительного вала расположатся напротив отверстий в его шестерне.
 Головкой «на 12» отворачиваем два болта крепления упорного фланца. |

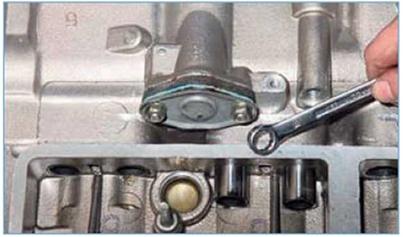

 Накидным ключом «на 13» отворачиваем две гайки крепления крышки привода масляного насоса... |

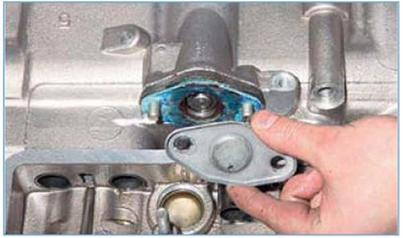

 ...и снимаем крышку. |

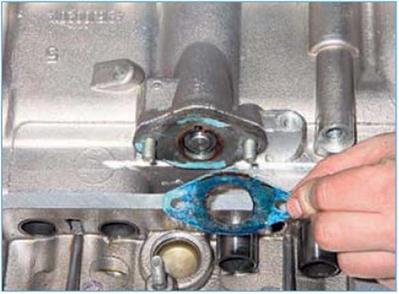

 Соединение уплотнено прокладкой. |

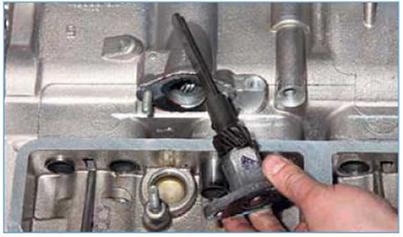

 Вынимаем привод из гнезда в блоке цилиндров. |

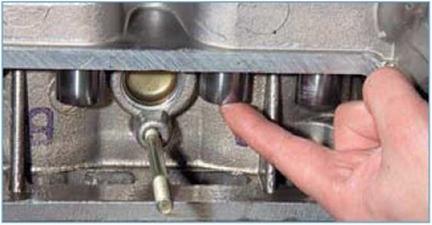

Утопив толкатели в направляющих гнездах блока цилиндров...
 |

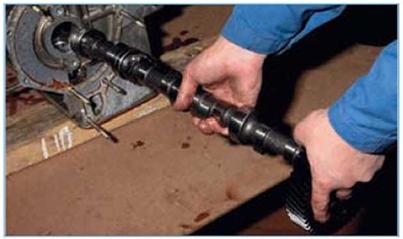

...вынимаем распределительный вал из постелей блока цилиндров.

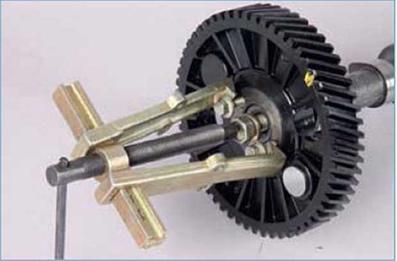

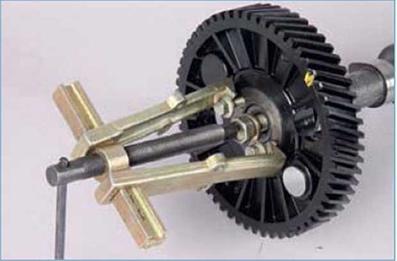

При необходимости снятия шестерни распределительного вала вворачиваем два болта в резьбовые отверстия шестерни и спрессовываем ее с помощью двухзахватного съемника.
При этом...
 |
...лапами съемника захватываем головки болтов, а винт упираем в болт, ввернутый в отверстие вала.

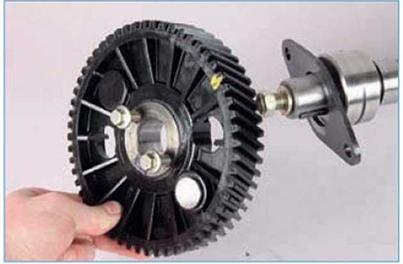

 Снимаем шестерню с носка вала. |
Снимаем упорный фланец вала.
Для снятия распорного кольца...
...бородком выпрессовываем из па- за вала...
 ...и вынимаем сегментную шпонку. |
 |
Снимаем распорное кольцо.
Для снятия толкателей...
 |
...выталкиваем их из направляющих гнезд блока цилиндров...
 |

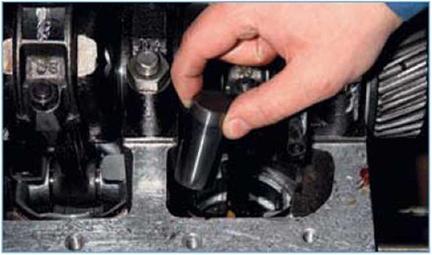

...и вынимаем.
Для правильной последующей сборки двигателя необходимо пометить каждый толкатель номером гнезда, в котором он расположен (можно вложить в полость толкателя записку с номером).
|
Перед снятием коленчатого вала...
|

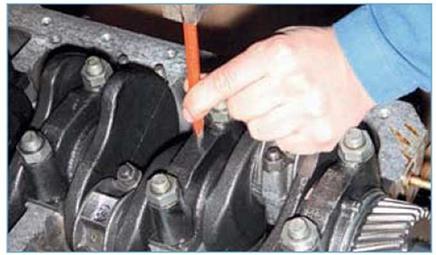

...кернером метим крышки коренных подшипников вала.
