Газель до 2009 года. Замена опор силового агрегата двигателя УМЗ-4216
Замену опоры выполняем при разрывах резинового массива или его отслоении от металлических частей опоры, что может стать причиной стука при пуске двигателя и проезде неровностей.
Работу выполняем на смотровой канаве или эстакаде.
Замена левой и правой опор двигателя УМЗ-4216
Снимаем грязезащитный щиток двигателя.
 |

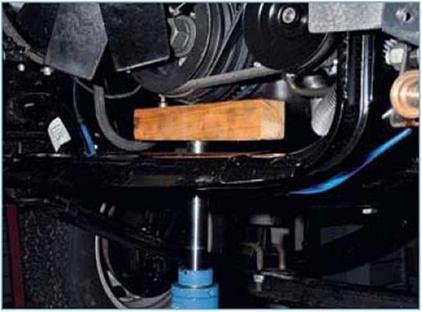

Устанавливаем под шкив коленчатого вала регулируемый по высоте упор, подложив под него деревянный брусок (для наглядности показано при снятом радиаторе). Показываем замену левой опоры. Головкой «на 19» отворачиваем...

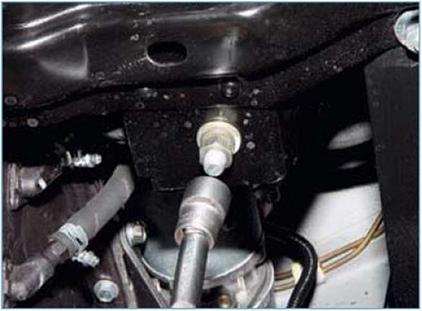

 ...гайку шпильки нижнего крепления опоры к передней поперечине силового агрегата... |
 |

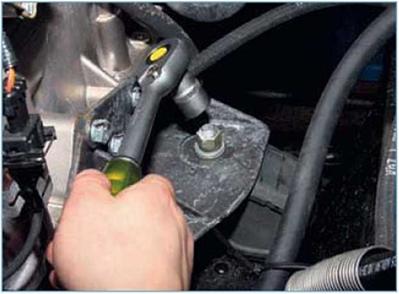

...и гайку шпильки верхнего крепления опоры к ее кронштейну.
Приподнимаем на упоре двигатель на высоту...

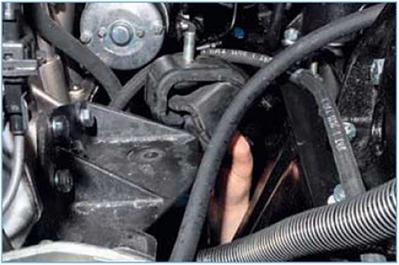

 ...необходимую для вывода шпильки нижнего крепления опоры из отверстия в передней поперечине... |

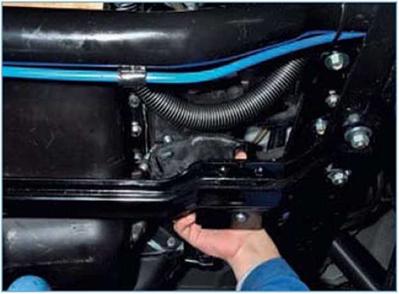

 ...и снимаем опору. |
Передняя опора силового агрегата.
Устанавливаем опору в обратной последовательности.
При монтаже опоры...
 |

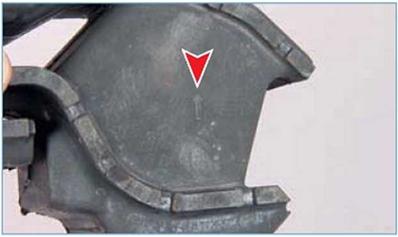

...стрелка, отлитая на резиновом массиве, должна быть направлена вверх.
Аналогично меняем правую опору силового агрегата. Левая и правая опоры взаимозаменяемы.
При необходимости демонтажа кронштейна левой опоры...
 |

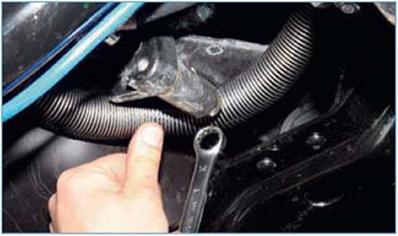

...накидным ключом «на 14» отворачиваем болт крепления кронштейна к кронштейну насоса гидроусилителя руля.
Отворачиваем гайку шпильки верхнего крепления опоры к кронштейну (см. выше).

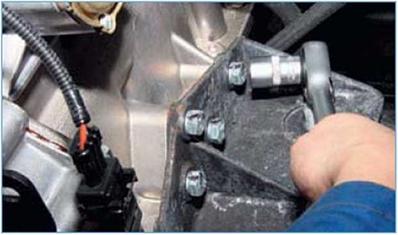

 Головкой «на 17» отворачиваем четыре болта крепления кронштейна опоры к блоку цилиндров... |

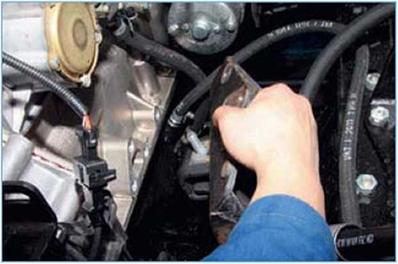

 ...и снимаем кронштейн. |
Кронштейн левой опоры.
Снятие кронштейна правой опоры аналогично снятию кронштейна левой опоры, за исключением операции по отворачиванию болта крепления кронштейна к кронштейну насоса гидроусилителя руля.
