Газель до 2009 года. Снятие и разборка масляного насоса двигателя УМЗ-4216

Снимаем и разбираем масляный на­сос для оценки его технического со­стояния, ремонта или замены при снижении давления в системе смаз­ки двигателя ниже допустимого.

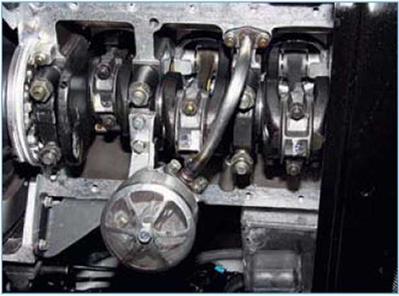

Снимаем поддон картера (см. «Снятие поддона картера», с. 61).

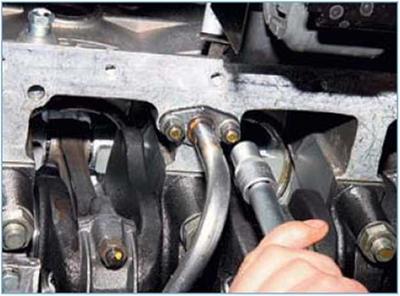

Головкой «на 13» отворачиваем две гайки крепления фланца трубки по­дачи масла в главную масляную ма­гистраль.





Головкой «на 12» отворачиваем два болта крепления корпуса масляного насоса к крышке четвертого корен­ного подшипника коленчатого вала.

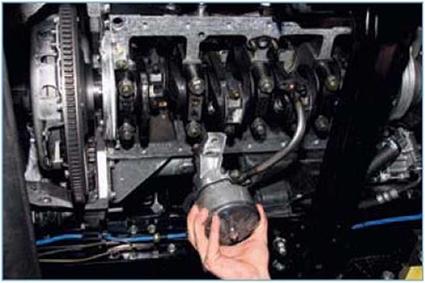

Снимаем масляный насос.

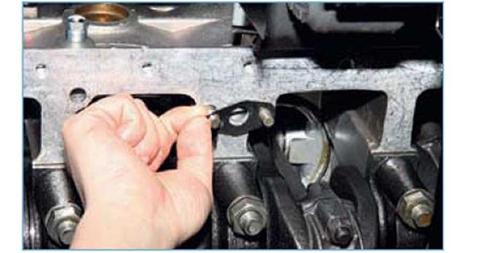

Снимаем со шпилек блока цилин­дров уплотнительную прокладку фланца трубки подачи масла.

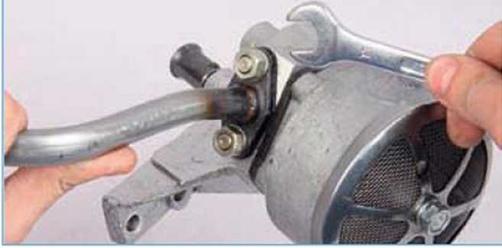

Ключом «на 13» отворачиваем две гайки крепления фланца трубки к корпусу насоса...

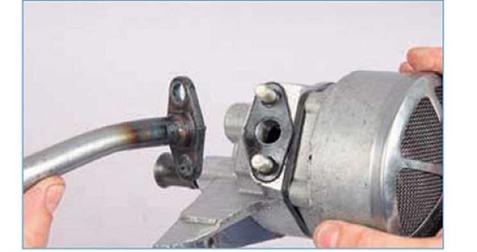

...и снимаем трубку.

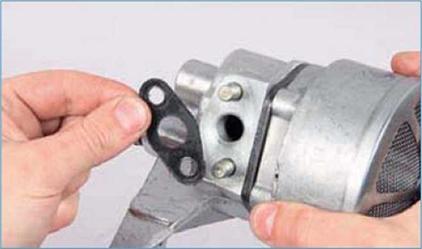

Снимаем прокладку со шпилек кор­пуса насоса.

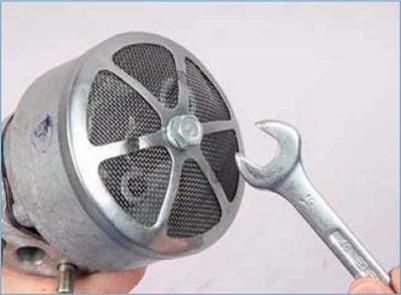

Ключом «на 12» отворачиваем болт крепления сетки маслоприемника...





...и снимаем сетку.

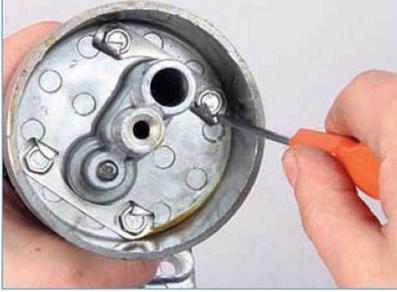

Отверткой отгибаем усики стопор­ных пластин с головок болтов креп­ления крышки насоса.

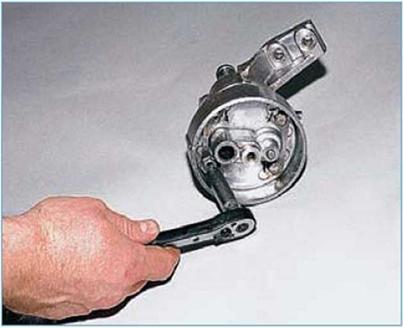

Головкой «на 10» отворачиваем че­тыре болта, соединяющие крышку с корпусом насоса.

Вынимаем болты...


...и, пометив взаимное положение деталей, снимаем, стараясь не пов­редить уплотнительную прокладку.

Вынимаем из крышки редукцион­ный клапан с пружиной.



 Снимаем с корпуса насоса пластину.





Между корпусом и пластиной уста­новлены регулировочные прокладки.

Промываем детали насоса бензи­ном или керосином и продуваем сжа­тым воздухом. При наличии трещин и разрушений в корпусе и крыш­ке, а также при сильном износе корпуса, пластины и шестерен за­меняем насос. На сопрягаемых по­верхностях редукционного клапана
и крышки насоса не должно быть забоин и заусенцев, которые мо­гут привести к снижению давления масла в системе смазки двигателя. Сборку и установку насоса прово­дим в обратной последовательности. Уплотнительные прокладки заменя­ем новыми. При сборке смазываем моторным маслом шестерни. После сборки насоса при проворачивании его валика рукой шестерни должны вращаться плавно, без заеданий.

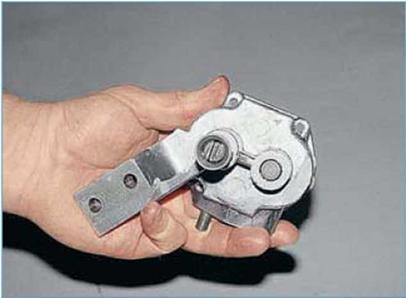

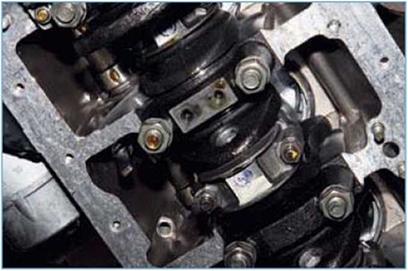

При установке насоса совмещаем прорезь в валике насоса...




...с пластиной привода насоса.

Дальнейшую сборку выполняем в об­ратной последовательности.
