Daewoo Nexia до 2008 года. СНЯТИЕ КРЫШКИ, РОТОРА И КОММУТАТОРА ДАТЧИКА-РАСПРЕДЕЛИТЕЛЯ ЗАЖИГАНИЯ ДВИГАТЕЛЯ G15MF

Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

Для замены крышки распределителя зажигания и ротора (бегунка) демон­таж датчика распределителя зажига­ния не требуется.

Снимаем высоковольтный провод первого цилиндра с контакта дат­чика-распределителя.

Аналогично снимаем остальные высо­ковольтные провода.

Крестообразной отверткой или го­ловкой «на 5,5» отворачиваем два винта крепления крышки...

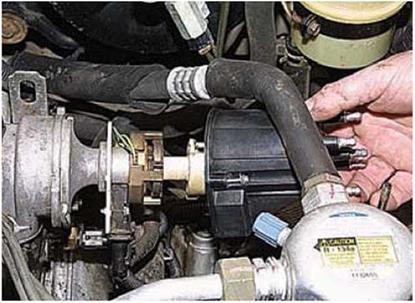

...и снимаем ее.

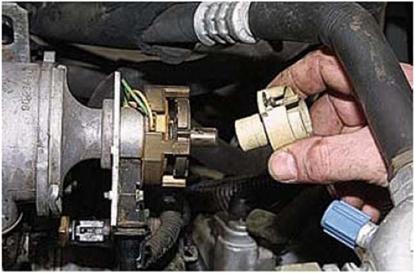

Для снятия ротора...

...сдвигаем его вдоль оси вала дат­чика-распределителя и снимаем с вала.

Для снятия коммутатора...

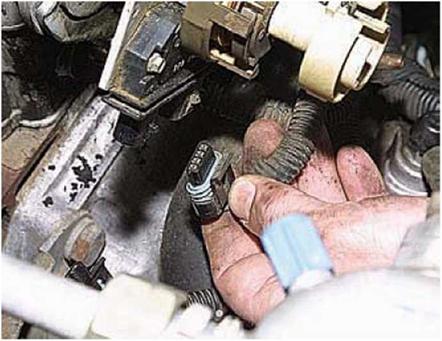

...отсоединяем от него двухкон­тактную...


...и четырехконтактную колодки жгутов проводов.

отведя коммутатор в сторону

Головкой «на 5,5» отворачиваем два болта крепления коммутатора.

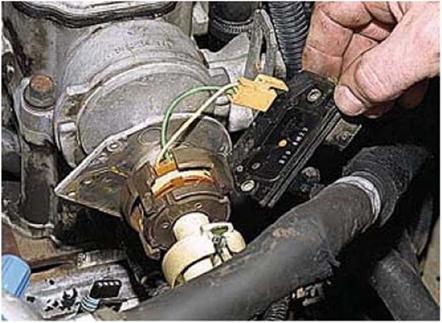

...отсоединяем от него колодку проводов, идущих к магнитоэлект­рическому датчику...

...и снимаем коммутатор.

Установку коммутатора, ротора и крышки датчика-распределителя про­водим в обратной последователь­ности.


Крышка датчика-распределителя устанавливается только в одном положении. На фланце корпуса датчика-распределителя нанесе­на стрелка, показывающая распо­ложение контакта провода перво­го цилиндра. Остальные провода устанавливаются в соответствии с порядком работы цилиндров: 1-3-4-2 (направление вращения ротора - против часовой стрелки, если смотреть со стороны крышки датчика-распределителя). Ротор устанавливается на вал только в одном положении.
