Daewoo Nexia до 2008 года. СИСТЕМА ЗАЖИГАНИЯ ДВИГАТЕЛЯ A15MF



Входит в систему управления двигателем. Система зажигания (помимо блока управления) состоит из модуля зажигания, высоковольтных прово­дов и свечей зажигания. При эксплуа­тации система не требует обслужива­ния и регулировки. Модуль зажига­ния включает в себя два управляющих электронных блока и два высоко­вольтных трансформатора (катушки зажигания). К выводам высоковольт­ных обмоток трансформаторов под­ключены свечные провода: к одному - 1 и 4 цилиндров, к другому - 2 и 3. Та­ким образом, искры одновременно проскакивают в двух цилиндрах (1-4 или 2-3): в одном во время такта сжа­тия (рабочая искра), в другом - во время выпуска (холостая).







Daewoo Nexia до 2008 года. МОДУЛЬ ЗАЖИГАНИЯ ДВИГАТЕЛЯ A15MF



Модуль зажигания закреплен на ле­вом торце головки блока цилиндров. Модуль зажигания неразборный и при выходе из строя подлежит замене. Простыми средствами модуль зажи­гания можно проверить только на пробой или обрыв вторичных обмо­ток катушек зажигания.

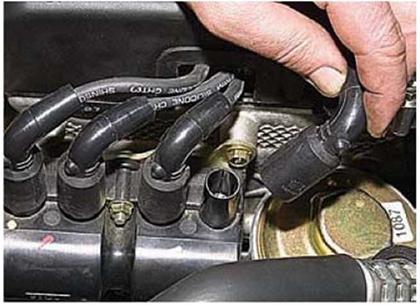

Снимаем с прилива модуля зажи­гания наконечник высоковольтно­го провода четвертого цилиндра.

Аналогично снимаем наконечники высоковольтных проводов других ци­линдров.





Тестером измеряем сопротивление вторичной обмотки катушки меж­ду высоковольтными выводами модуля зажигания второго и тре­тьего цилиндров.

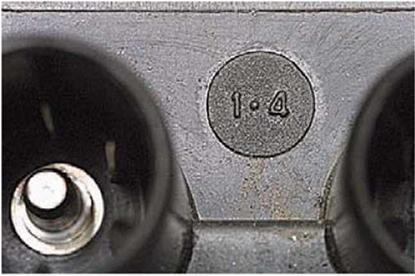

Аналогично измеряем сопротивление вторичной обмотки катушки первого и четвертого цилиндров.

У исправного модуля сопротивление между выводами катушки должно со­ставлять 5,0-6,0 кОм.

Для замены модуля...





...при выключенном зажигании от­соединяем от него колодку про­водов.

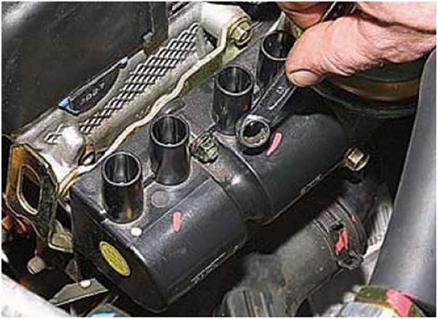

Накидным ключом «на 10» отво­рачиваем гайку верхнего креп­ления...

...и две гайки нижнего крепления мо­дуля к кронштейну. Снимаем модуль с крепежных шпилек кронштейна. Ус­танавливаем модуль зажигания в об­ратной последовательности.
