Шевроле Ланос (Sens). Электросхемы - часть 7

Электросхема 8в. Соединения комбинации приборов (продолжение)

Эл. Схема - 8в. Соединения комбинации приборов (продолжение): 1 - предохранитель (10 А); 2 - комбинация приборов; 3 - датчик давления масла; 4 - рычаг привода стояночного тормоза; 5 - датчик уровня тормозной жидкости; 6 - генератор

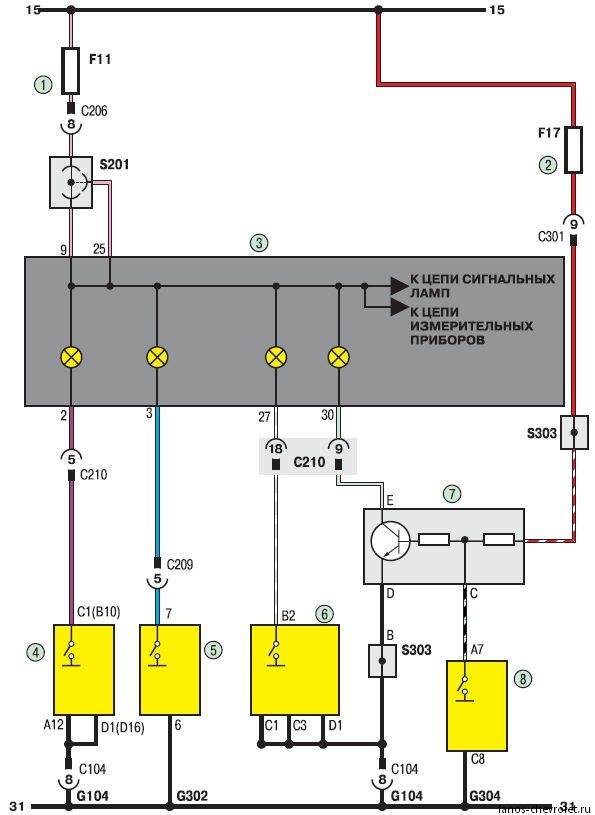

Электросхема 8г. Соединения комбинации приборов (продолжение)

Эл. Схема - 8г. Соединения комбинации приборов (продолжение): 1 - предохранитель (10 А); 2 - предохранитель (15 А); 3 - комбинация приборов; 4 - электронный блок управления автоматической коробкой передач; 5 - электронный блок управления дополнительной системой пассивной безопасности (SRS); 6 - гидроэлектронный блок управления АBS; 7 - модуль сигнальной лампы ABS; 8 - электронный модуль ABS

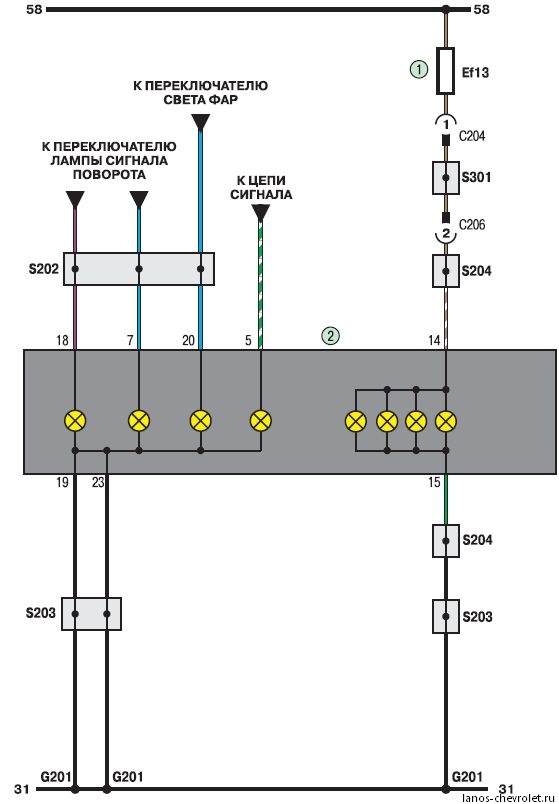

Cхема 8д. Соединения комбинации приборов (окончание)

Cхема 8д. Соединения комбинации приборов (окончание): 1 - плавкая вставка (80 А); 2 - комбинация приборов
