Шевроле Ланос (Sens). Электросхемы - часть 4

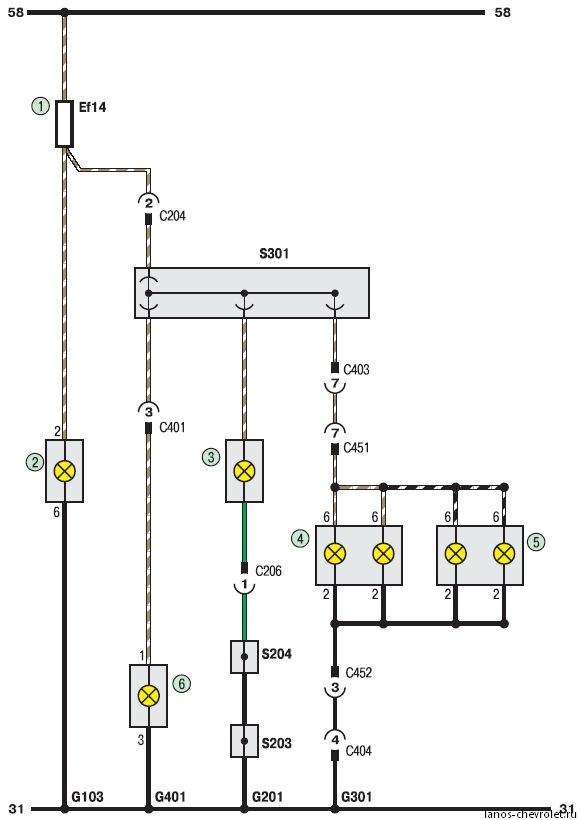

Электросхема 3д. Соединения приборов освещения (продолжение)
 |
| Эл. Схема - 3д. Соединения приборов освещения (продолжение): 1 - плавкая вставка (10 А); 2 - лампа правого переднего габаритного фонаря; 3 - лампа освещения; 4 - лампа освещения номерного знака; 5 - лампа освещения багажника; 6 - лампа левого переднего габаритного фонаря |

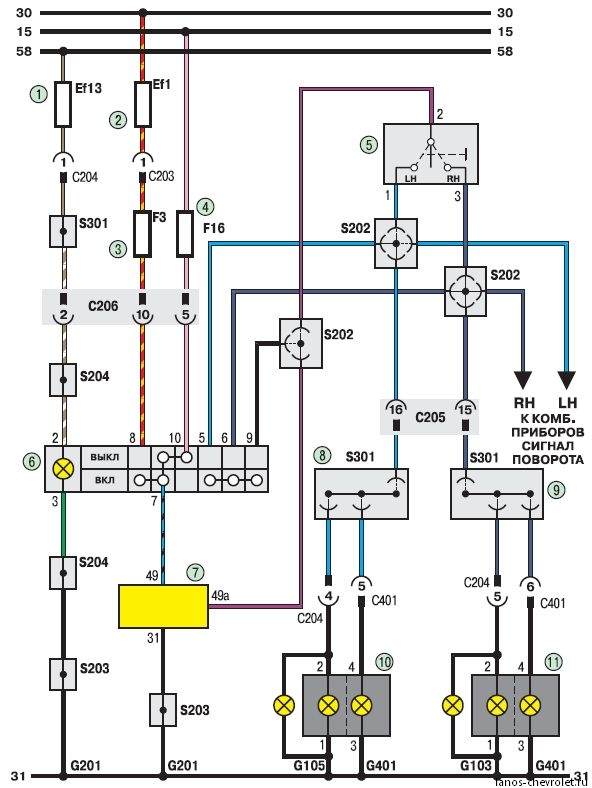

Электросхема 3е. Соединения приборов освещения (продолжение)
 |
| Эл. Схема - 3е. Соединения приборов освещения (продолжение): 1 - плавкая вставка (10 А); 2 - плавкая вставка (80 А); 3, 4 - предохранители (15 А); 5 - переключатель указателей поворота; 6 - выключатель аварийной сигнализации; 7 - реле; 8, 9 - соединительные колодки; 10 - лампа указателя левого поворота в комбинации приборов; 11 - лампа указателя правого поворота в комбинации приборов |
Электросхема 3ж. Соединения приборов освещения (продолжение)
|

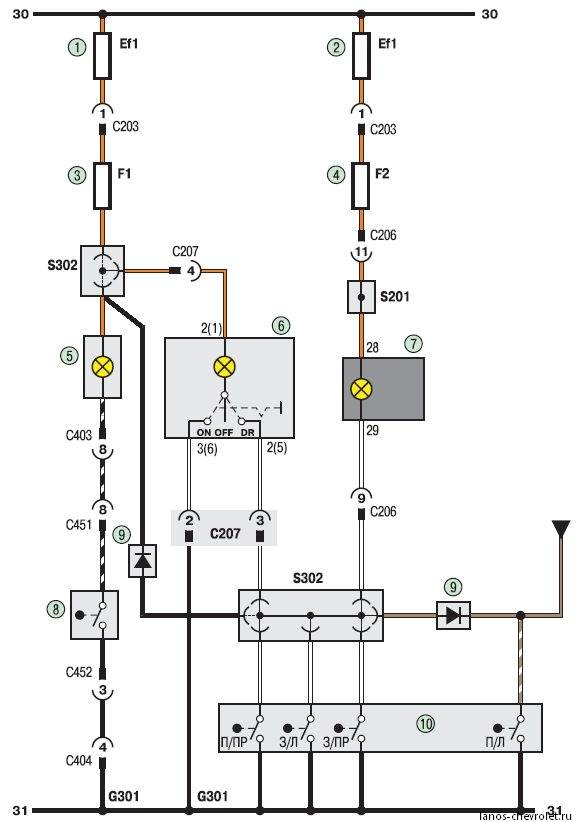

Электросхема 3и. Соединения приборов освещения (продолжение)
 |
| Эл. Схема - 3и. Соединения приборов освещения (продолжение): 1 - плавкая вставка ( 20 А); 2 - плавкая вставка (80 А); 3, 4 - предохранители (10 А); 5 - лампа подсветки багажника; 6 - лампа освещения салона; 7 - сигнальная лампа открытых дверей салона; 8 - выключатель электропривода открывания крышки багажника (установлен на часть автомобилей); 9 - диод; 10 - выключатель |
Электросхема 3к. Соединения приборов освещения (окончание)
 |
| Эл. Схема - 3к. Соединения приборов освещения (окончание): 1, 2 - предохранители (10 А); 3 - лампа включения заднего хода; 4 - лампа освещения вещевого ящика; 5 - выключатель лампы освещения вещевого ящика; 6 - выключатель света заднего хода (для автомобилей с механической коробкой передач); 7 - выключатель света заднего хода (для автомобилей с автоматической коробкой передач) |
