Шевроле Ланос (Sens). Электросхемы - часть 5

Электросхема 4. Соединения звукового сигнала

Эл. Схема - 4. Соединения звукового сигнала: 1 - плавкая вставка (80 А); 2 - плавкая вставка (10 А); 3 - реле звукового сигнала; 4 - звуковой сигнал; 5 - контактный диск; 6 - выключатель звукового сигнала (автомобили, не оснащенные подушкой безопасности); 7 - выключатель звукового сигнала (автомобили, оснащенные модулем подушки безопасности)

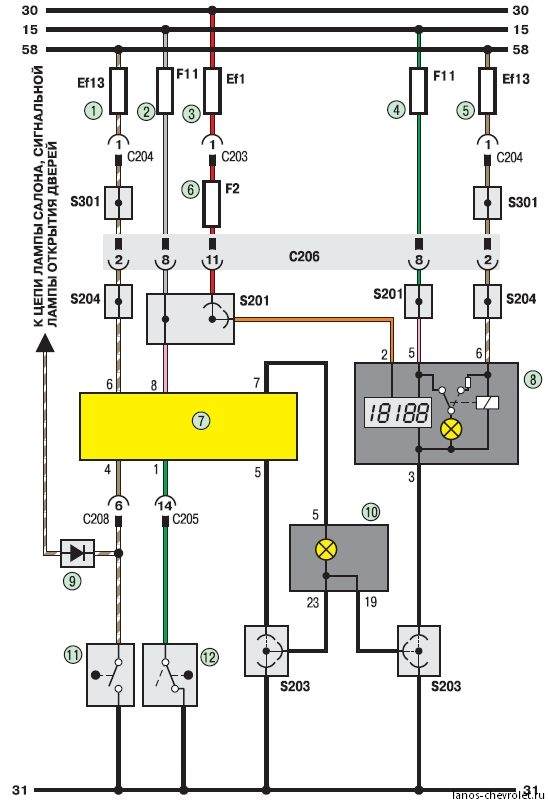

Электросхема 5. Соединения звукового сигнализатора (зуммера)

Эл. Схема - 5. Соединения звукового сигнализатора (зуммера): 1, 5 - плавкие вставки (10 А); 2, 4, 6 - предохранители (10 А); 3 - плавкая вставка (80 А); 7 - звуковой сигнализатор (зуммер); 8 - часы; 9 - диод; 10 - сигнальная лампа непристегнутого ремня безопасности; 11 - выключатель незакрытой передней левой двери; 12 - выключатель непристегнутого ремня безопасности

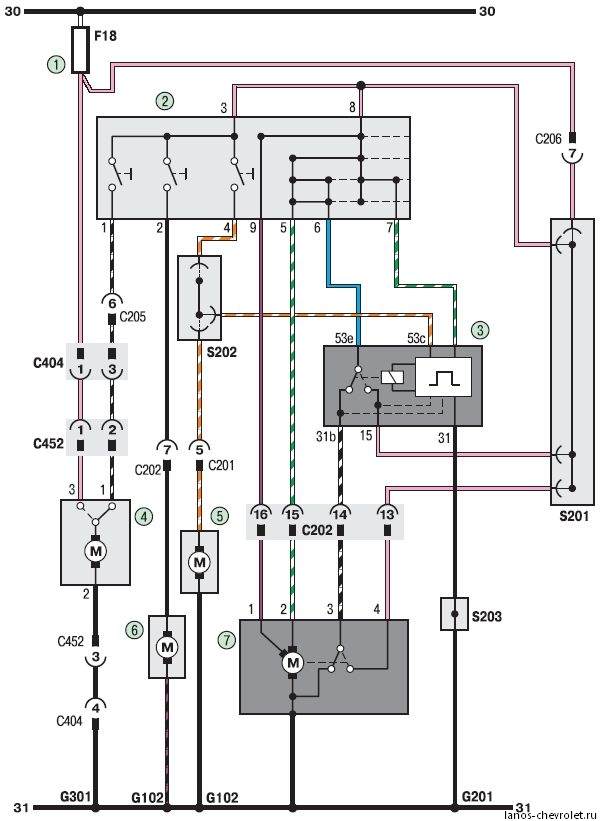

Электросхема 6. Стеклоочиститель и омыватель ветрового стекла

Эл. Схема - 6. Стеклоочиститель и омыватель ветрового стекла: 1 - предохранитель (20 А); 2 - переключатель стеклоочистителя и омывателя ветрового стекла; 3 - реле очистителя ветрового стекла; 4 - очиститель стекла двери задка (автомобили с кузовом хэтчбек); 5 - насос омывателя ветрового стекла; 6 - насос омывателя стекла двери задка (автомобили с кузовом хэтчбек); 7 - очиститель ветрового стекла
