Шевроле Ланос (Sens). Электросхемы - часть 1

Электросхема Соединения генераторной установки и системы пуска двигателя

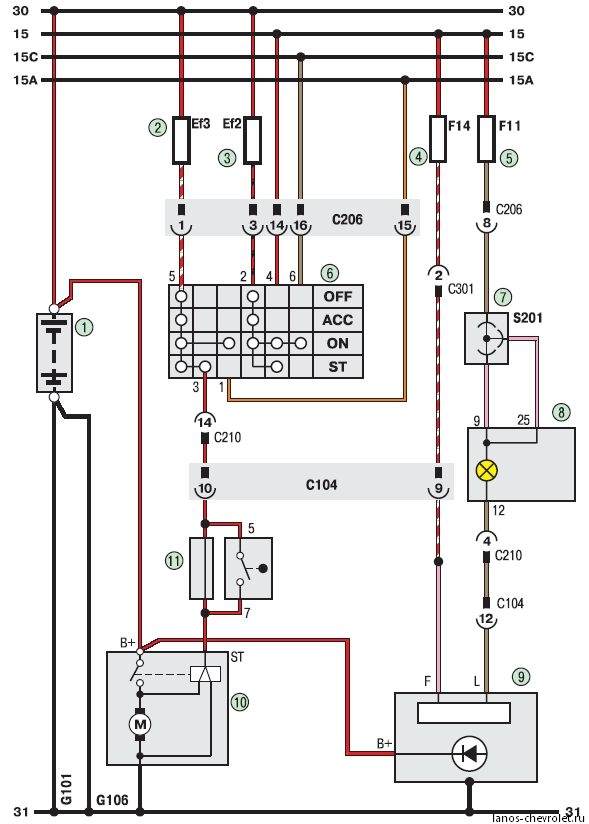

Эл. Схема - 1. Соединения генераторной установки и системы пуска двигателя: 1 - Аккумулятор; 2 - плавкая вставка IGN-2 (30 A); 3 - плавкая вставка IGN-1 (30 A); 4, 5 - предохранители (15 А); 6 - Замок зажигания; 7 - соединительная колодка; 8 - комбинация приборов; 9 - генератор; 10 - стартер; 11 - выключатель (для автомобилей, оснащенных автоматической коробкой передач)

Электросхема Соединения генераторной установки и системы пуска двигателя

Электросхема 2а. Система управления двигателем (начало)

Эл. Схема - 2а. Система управления двигателем (начало): 1 - плавкая вставка (80 А); 2, 3 - предохранители (15 А); 4 - катушка зажигания; 5 - электронный блок управления двигателем; 6 - датчик положения коленчатого вала; 7 - соединительная колодка; 8 - предохранитель (10 А)

Электросхема 2б. Система управления двигателем (продолжение)

Эл. Схема - 2б. Система управления двигателем (продолжение): 1, 2 - предохранители (15 А); 3 - плавкая вставка (80 А); 4 - плавкая вставка (15 А); 5 - реле топливного насоса; 6 - диагностическая колодка топливного насоса; 7 - топливный насос; 8 - электронный блок управления двигателем; 9 - датчик концентрации кислорода; 10 - октан-корректор (установлен на часть автомобилей); 11 - топливная рампа
