Haas Фрезерный станок. Руководство оператора (96-0117 ред. AL Июль 2011)

Скорость ускоренных перемещений (G00) при помощи вспомогательной клавиатуры можно ограничить

значениями 5%, 25% или 50% от максимального. Если 100% скорость ускоренного перемещения

слишком велика, можно установить 50% от максимального значения при помощи настройки 10.
Клавиши ручной коррекции можно отключить на странице "Settings" (настройки), чтобы оператор не

смог их использовать. Это настройки 19, 20 и 21.
Кнопка Feed Hold (остановка подачи) действует как кнопка ручной коррекции, при ее нажатии

прекращаются ускоренное перемещение и подача. Для продолжения после остановки подачи

необходимо нажать кнопку "Cycle Start" (запуск цикла). Срабатывание выключателя дверцы

ограждения приводит к аналогичному результату, только при открытии дверцы на дисплее

отображается сообщение «Door Hold» (останов по открыванию двери). При закрытии дверцы система

управления находится в состоянии "Feed Hold" (остановка подачи) и для продолжения работы

необходимо нажать "Cycle Start" (запуск цикла). Состояния "Door Hold" (останов по открыванию двери)

и "Feed Hold" (остановка подачи) не останавливают перемещения вспомогательных осей.
Оператор может выполнить ручную коррекцию настройки СОЖ, нажав кнопку COOLNT (СОЖ). Насос

будет оставаться во включенном или выключенном состоянии до следующего M-кода или действия

оператора (см. настройку 32).
Можно сбросить ручную коррекцию на значения по умолчанию кодом М06, M30 и/или нажатием RESET

(сброс) (см. настройку 83, 87, 88).

лавиши

дисплея

Клавиши дисплеев обеспечивают доступ к дисплею станка, эксплуатационным данным и страницам

справки. Они часто используются для смены активного окна в функциональном режиме. Некоторые из

этих клавиш при многократном нажатии отображают дополнительные экраны.

Prgrm/Convrs

- Выбирает панель активной программы в большинстве режимов. В режиме EDIT

(редактирование): режим РВД, нажмите для осуществления доступа к ВБК и СИП/WIPS (система

программирования Windows) (если они установлены).

Posit

(положение) - Выбирает окно положения, расположенное внизу по центру большинства экранов.

Представляет текущее положение осей. Переключение между соответствующими положениями

осуществляется нажатием клавши POSIT. Для отбора представляемых в панели осей нажмите

клавишу с буквой для каждой оси, данные которой нужно вывести на экран, и нажмите клавишу

WRITE/ENTER (запись/ввод). Положение каждой оси будет представлено в заданном порядке.

Offset

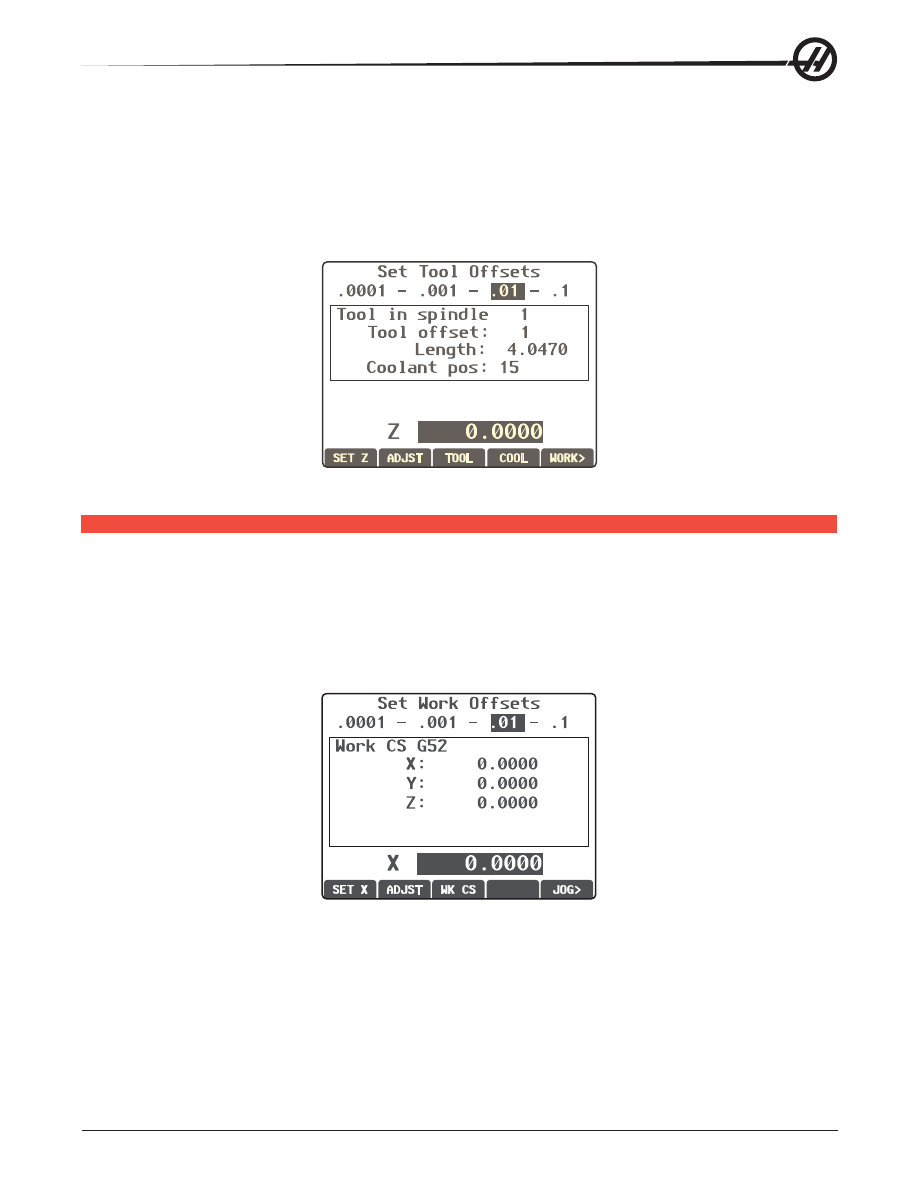

(коррекция) - Нажмите для переключения между двумя таблицами коррекции. Выберите

таблицу Tool Offsets (коррекция на инструмент) для вывода на экран и редактирования геометрии

длины инструмента, величины коррекции на радиус, коррекции на износ и положения сопла подачи

СОЖ. Выберите таблицу Work Offsets (коррекция детали) для вывода на экран и редактирования

используемых в программе значений коррекции детали, определенных G-кодами.

Curnt Comds

(текущие команды) - Нажмите PAGE UP / PAGE DOWN (предыдущая/следующая стр.)

для прокрутки меню для выбора Maintenance (техобслуживание), Tool Life (ресурс инструмента),

Tool Load (перегрузка инструмента), Advanced Tool Management (ATM) (расширенное управление

инструментом - РУИ), System Variables (системные переменные), Clock settings (установка часов) и

timer / counter settings (установка таймера/счетчика).

Alarm / Mesgs

(сигналы об ошибке / сообщения) - Отображает экраны панели просмотра сигналов

об ошибке сигналов и сообщений. Есть три экрана сигналов об ошибке, первый показывает список

текущих сигналов об ошибке (первое нажатие кнопки "Alarm/Mesgs" (сигналы об ошибке/сообщения)).

Нажмите на правую клавишу курсора для просмотра Alarm History (хронологии сигналов об ошибке).

Используйте верхнюю и нижнюю клавиши курсора для просмотра записей в хронологии сообщений об

ошибке, нажмите клавишу F2 для записи на устройство памяти.

Param / Dgnos

(параметры / диагностика) - Отображает параметры, определяющие работу станка. В

меню со вкладками параметры объединены по категориям, для поиска известного параметра введите

его номер и нажмите клавишу со стрелкой вверх или вниз. Параметры устанавливаются на заводе-

изготовителе станка и должны корректироваться только уполномоченным персоналом Haas.
Повторное нажатие клавиши "Param/Dgnos" (параметры/диагностика) отображает первую страницу

диагностических данных. Эта информация используется главным образом для поиска неисправностей

специалистами сервисной службы компании HAAS. Первая страница диагностических данных

отображает состояние дискретных входов и выходов. При нажатии Page Down (следующая страница)

отображаются дополнительные страницы диагностических данных.

Setng / Graph

(Параметры настройки/Графика) - отображает и позволяет менять пользовательские

настройки. Как и Parameters (параметры), Settings (настройки) в меню со вкладками также объединены

по категориям. Для поиска конкретной настройки введите ее номер и нажмите клавишу со стрелкой

вверх или вниз.
Повторное нажатие Setng/Graph (настройки/графика) переключает в графический режим. В

графическом режиме отображается рассчитанная программой траектория инструмента, при

необходимости можно выполнить отладку программы до ее выполнения (см. «Графический режим» в

разделе «Эксплуатация»).

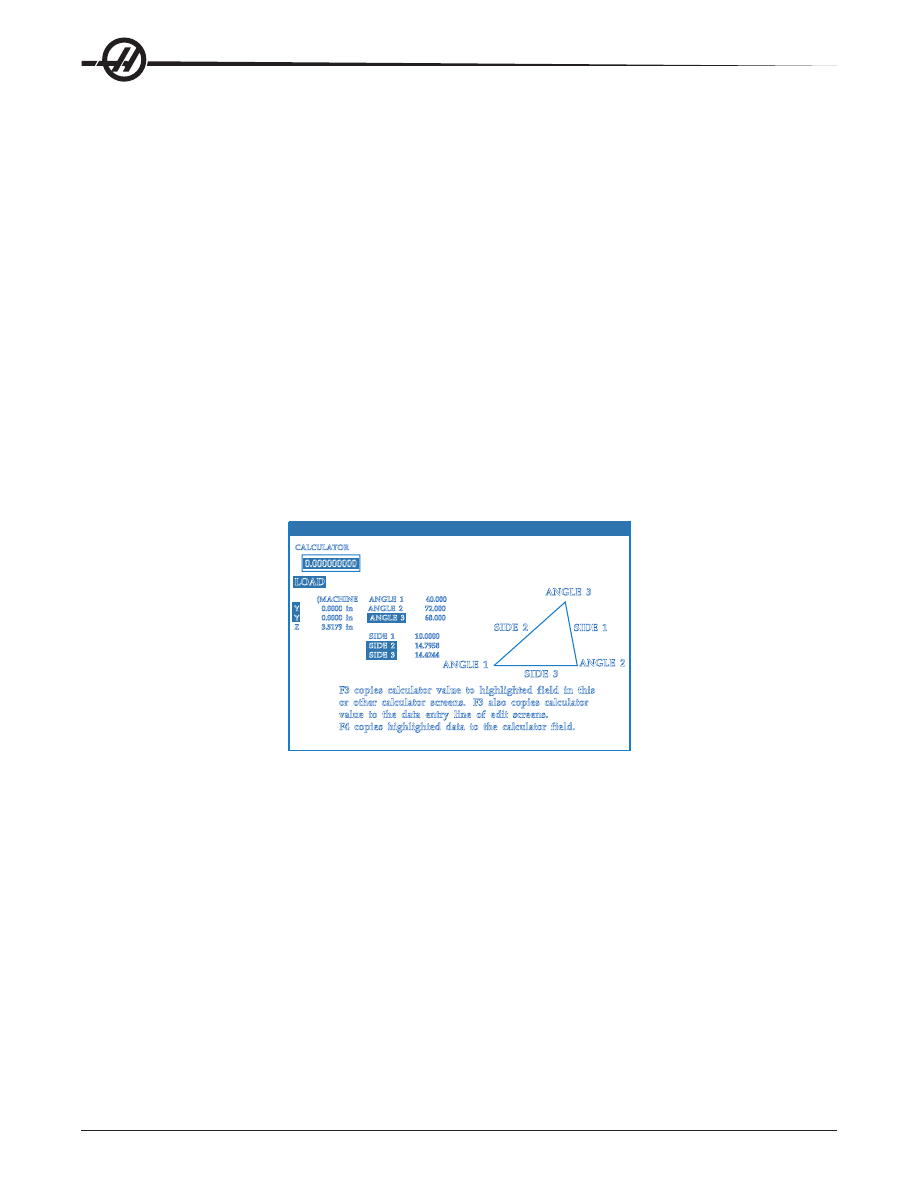

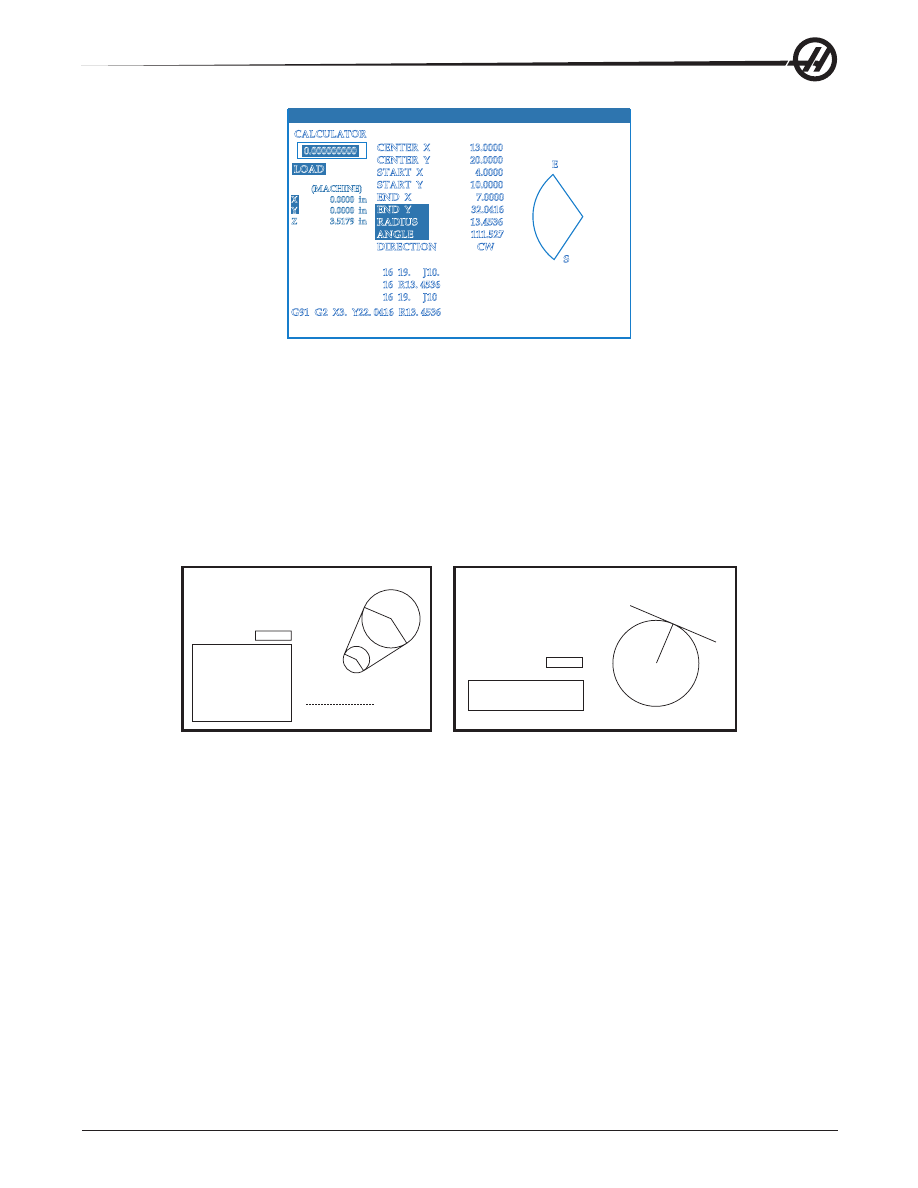

Help / Calc

(справка / калькулятор) - Отображает разделы справки в меню со вкладками. См. раздел

«Функция справка с вкладками / калькулятор» где содержится подробная информация.

лавиши

курсора

Используйте клавиши курсора для перемещения по экранам и полям системы управления и для

редактирования программ ЧПУ.

Home

(исходное положение) - Эта кнопка перемещает курсор в верхнюю позицию на экране, при

редактировании это верхний левый блок программы.

Стрелки вверх / вниз

- Перемещают курсор вверх/вниз на один элемент, блок или поле.

Page Up / Down

(предыдущая/следующая страница) - Используются для переключения экранов или

постраничной прокрутки программы.

Стрелка влево

- Используется для выбора отдельно редактируемого элемента, перемещает курсор

влево. Используется для прокрутки списка настроек.

Стрелка вправо -

Используется при просмотре программы для выбора отдельно редактируемого

элемента, перемещает курсор вправо. Используется для прокрутки вариантов параметра настройки и

перемещает окно увеличенного изображения вправо в режиме графики.

End

(конец) - Эта кнопка перемещает курсор к самому нижнему элементу экрана. В режиме

редактирования это последний блок программы.

уквенные

клавиши

Буквенные клавиши позволяют вводить буквы и некоторые специальные символы. Для ввода

некоторых специальных символов сначала следует нажать клавишу Shift.

Shift

(регистр) - Клавиша регистра «shift» дает доступ к дополнительным символам клавиатуры.

Дополнительные символы обозначены вверху слева на некоторых буквенных и цифровых клавиш. Для

ввода этих символов в строку ввода данных следует последовательно нажать клавишу Shift и клавишу

с символом. При вводе текста по умолчанию установлены ЗАГЛАВНЫЕ БУКВЫ. Для ввода строчных

символов нажмите и удерживайте клавишу Shift.
Если на станке установлена пятая ось выбор оси В для толчковой подачи производится путем нажатия

кнопки Shift, а затем клавиш толчковой подачи +/-A.

EOB

- Это символ «Конец блока». На экране он отображается в виде точки с запятой (;) и обозначает

конец программной строки.

( )

- Круглые скобки используются для отделения команд программы ЧПУ от пользовательских

комментариев. Всегда вводятся попарно. Примечание: Недопустимые строки текста программы,

обнаруженные в процессе приема программы через порт RS-232, заключаются в круглые скобки и

вставляются в программу.

- Правая наклонная черта используется в функции Block Delete (удаление блока) и в выражениях

макросов. Если этот символ стоит в блоке первым и функция удаления блока включена, то такой

не блок будет выполняться во время обработки. Другое назначение этого символа - операции

арифметического деления в выражениях макросов (см. раздел "Макросы").

[ ]

- Квадратные скобки используются в макрофункциях. Макросы - это дополнительные средства

программного обеспечения.

лавиши

режимов

Клавиши режимов изменяют рабочее состояние станка с ЧПУ. После нажатия кнопки режима можно

пользоваться клавишами, расположенными с ней в одном ряду. Текущий режим всегда отображается в

верхней строке по центру текущего окна.

EDIT

(редактировать) - Выбор режима редактирования. Этот режим используется для редактирования

программ в памяти системы управления. В режиме редактирования имеются два окна редактирования:

одно - для текущей активной программы, и другое - для фонового редактирования. Переключение

между двумя окнами осуществляется нажатием клавиши EDIT (редактирование). Для доступа к

всплывающим меню нажмите F1.

Insert

(вставка) - При нажатии этой кнопки в программу вводятся команды (в позицию перед курсором).

Кроме того, эта клавиша вставляет в позицию курсора текст из буфера обмена, а также используется

для копирования блоков кода в программе.

Alter

(изменить) - При нажатии этой кнопки происходит замена выделенной команды или текста

введенной командой или текстом. Кроме того, эта клавиша заменяет значения выделенных

переменных текстом из буфера обмена или перемещает выбранный блок.

Delete

(удалить) - Удаляет элемент в позиции курсора или выбранный блок программы.

Undo

(отмена) - Отменяет до 9 последних изменений, внесенных в программу при редактировании,

или отменяет выделение блока.

MEM

(память) - Выбор режима "память". Это экран представляет активную программу и другую

информацию, необходимую при обработке детали.

Single Block

(покадровый) - Включает или выключает покадровый режим. При работе в покадровом

режиме после каждого нажатия клавиши Cycle Start (запуск цикла) выполняется только один блок

(кадр) программы.

Dry Run

(пробный прогон) - Используется для фактических перемещений станка без обработки детали

резанием. (см. раздел "Пробный прогон" в главе "Эксплуатация")

Opt Stop

(дополнительная остановка) - включает и выключает дополнительные остановки. См.

описание G103 в главе "G-коды".
При включении этой функции (ON) и наличии в программе кода M01 (дополнительный останов)

в результате выполнения команды M01 станок будет остановлен. Для продолжения работы

следует нажать клавишу Cycle Start (запуск цикла). Однако, в зависимости от состояния функции

опережающего просмотра блоков (G103), может произойти немедленная остановка (см. раздел

"Опережающий просмотр блоков"). Иными словами, функция опережающего просмотра блоков может

привести к тому, что команда дополнительного останова проигнорирует ближайший код M01.
При нажатии клавиши Optional Stop (дополнительный останов) в процессе выполнения программы

действие этой функции начнется только со следующей строки программы.

Block Delete

(удаление блока ) - Включает и выключает функцию удаления блока. При включении этой

опции блоки, начинающиеся косой чертой («/»), игнорируются (не выполняются). Если эта функция

включена, если косая черта находится внутри строки программы, то будут игнорироваться только

команды, стоящие после косой черты. Действие функции удаления блока начинается через две строки

после нажатия клавиши BLOCK DELETE (удаление блока ) за исключением случаев использования

коррекции на режущий инструмент. В такой ситуации действие функции не начнется в течение

выполнения по крайней мере четырех последующих строк. Применение этой функции в процессе

высокоскоростной обработки замедляет обход траекторий, содержащих символ удаления блока.

Режим "удаления блока" остается активным после выключения и включения питания.

MDI/DNC

- режим РВД (ручной ввод данных) - Режим ручного ввода данных, в котором можно писать

программу, но она не сохраняется в памяти. Режим DNC (ГЧПУ) - режим группового числового

программного управления, позволяющий загружать в систему управления большие программы

частями (см. раздел «Режим ГЧПУ»).

Coolnt

(Хладагент) - включает и выключает всопомогательную СОЖ.

Orient Spindle

(ориентация шпинделя) - Поворачивает шпиндель в заданное положение и фиксирует

его. Может использоваться для замера детали при наладке.

ATC FWD / REV

(АУСИ вперед/назад) - Поворачивает револьверную головку на следующий/

предыдущий инструмент. Для установки конкретного инструмента в шпиндель войдите в режим MDI

(ручной ввод данных) или в режим толчковой подачи, введите номер инструмента (T8) и нажмите

клавишу ATC FWD (АУСИ вперед) или ATC REV (реверс АУСИ).

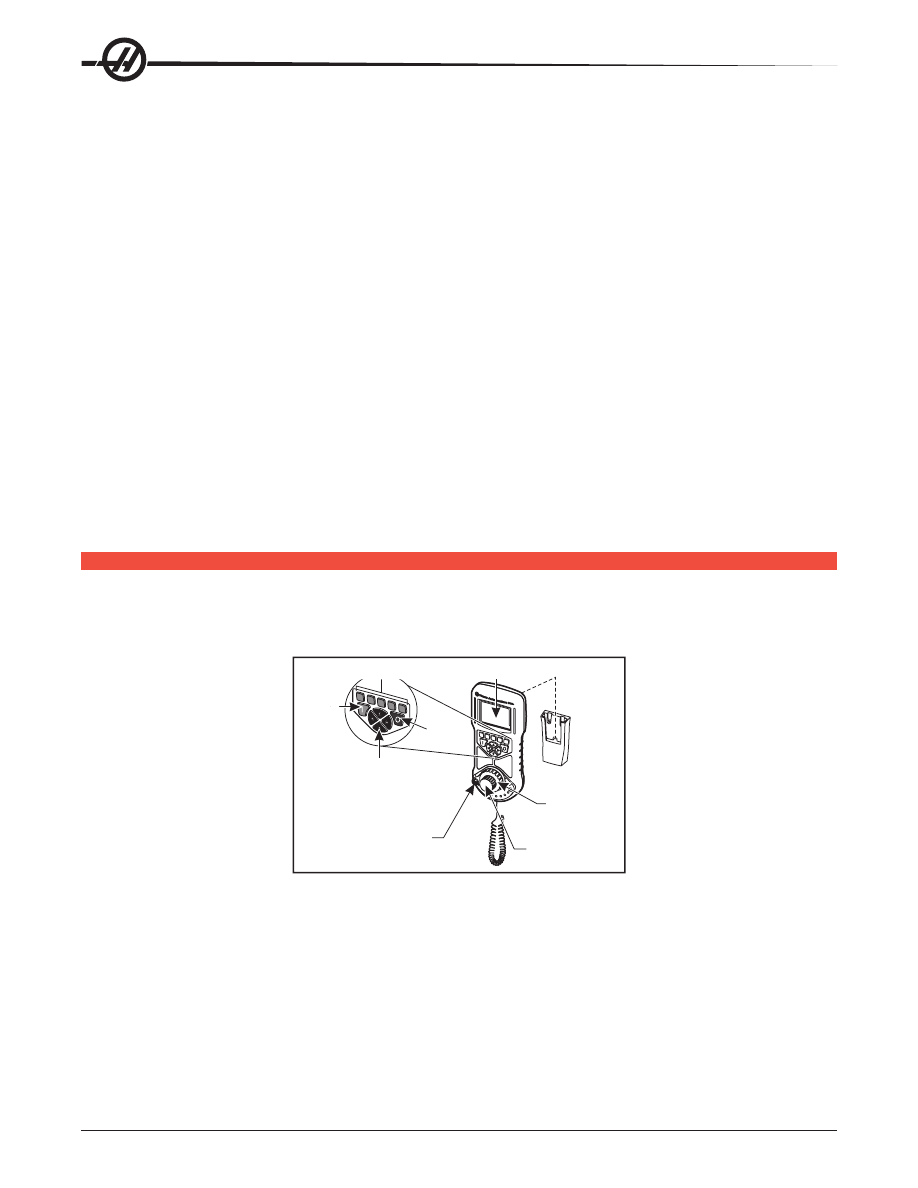

Handle Jog

(маховичок толчковой подачи) - Устанавливает режим толчковой подачи .0001, .1 - 0.0001

дюймов (метрический - 0.001mm) на каждое деление маховичка толчковой подачи. Для пробного

прогона составляет .1 дюйм/мин.

.0001/.1, .001/1., .01/10., .1/100.

- Первое число (числитель) в режиме дюймовых измерений задает

величину подачи на каждый щелчок маховичка толчковой подачи. При работе фрезерного станка в

режиме миллиметровых измерений при толчковой подаче оси первое число умножается на десять

(например, .0001 становится 0.001 мм). Второе число (знаменатель) используется в режиме пробного

прогона и используется для выбора скорости подачи и осевых перемещений.

Zero Ret

(возврат в нулевую точку) - выбирает режим Zero Return (возврат в нулевую точку), который

отображает положение осей для четырех разных категорий, а именно: Operator (оператор), Work G54

(деталь), Machine (станок) и Dist to go (оставшееся перемещение). Нажмите POSIT (положение) для

переключения между категориями.

All

(все) - Возвращает все оси в начало координат станка. Действие клавиши аналогично Power Up/

Restart (включение/перезапуск), с той разницей, что в этом случае не происходит смены инструмента.

Может использоваться для установки исходного положения.

Origin

(начало координат) - Устанавливает выбранные экраны и таймеры на ноль.

Singl Axis

(одна ось) - Возвращает одну ось в начало координат станка. Нажмите нужный клавишу с

буквой оси, а затем клавишу Singl Axis (одна ось). Может использоваться для перемещения одной оси

в исходное положение оси.

HOME G28

(исходное положение) - Возвращает все оси станка в начало координат станка в режиме

ускоренного перемещения. Home G28 (исходное положение) можно использовать для перемещения

в исходное положение одной оси, если нажать клавишу с буквой нужной оси, а затем кнопку Home

G28. ВНИМАНИЕ! При выполнении этой команды не выдается предупредительное сообщение для

предупреждения оператора о возможных столкновениях. Например, если ось Z находится среди

деталей, обнуление оси X или Y может привести к удару.

List Prog

(список программ) - Осуществляет управление процессом загрузки и хранения всех данных в

системе управления.

Select Prog

(выбрать программу) - Делает выделенную программу активной программой. Примечание:

Активная программа в списке программ отмечена стоящим перед ней символом «A». Оперируйте

группами программ при помощи клавиш WRITE/ENTER (запись/ввод), чтобы поставить отметки около

требуемых программ, затем нажмите F1 для выбора функции.

Send

(передача) - Передает программу через последовательный порт RS-232.

Recv

(принять) - Осуществляет прием программ через последовательный порт RS-232.

Erase Prog

(стереть программу) - В режиме List Prog (список программ) стирает программу, выбранную

курсором, или в режиме MDI (ручной ввод данных) стирает программу полностью.

ифровые

клавиши

Цифровые клавиши позволяют вводить в систему управления числа и специальные символы.

Cancel

(отмена) - Клавиша «Отмена» используется для удаления последнего введенного символа.

Space

(пробел) - Используется для форматирования комментариев, размещенных в программах или в

области сообщений.

Write / Enter

(запись/ввод) - Универсальная клавиша ввода.

(знак минус) - Используется для ввода отрицательных чисел.

(десятичная точка) - Используется для ввода десятичных дробей.

нимок

экрана

Система управления может сделать снимок текущего экрана и автоматически сохранить его на

подключенном устройстве USB или жестком диске. Если устройство USB не подключено, и станок не

оснащен жестким диском, изображение не будет сохранено.
Для сохранения снимка экрана под именем «snapshot.bmp», которое используется по умолчанию,

нажмите SHIFT, затем F1. При этом будет стерт снимок экрана, ранее сохраненный с именем,

использующимся по умолчанию.
Дополнительно можно ввести имя файла в строку ввода перед снимком экрана. Система управления

добавляет расширение файла «*.bmp» автоматически.

аТа

ремя

Система управления имеет функцию часов и календаря. Для просмотра даты и времени нажимайте

кнопку CURNT COMDS (текущие команды), затем Page Up/Down Help (справка стр. вверх/вниз) до тех

пор, пока на экране не появится дата и время.
Для корректировки нажмите Emergency Stop (аварийный останов), введите текущую дату (в формате

ММ-ДД-ГГГГ) или текущее время (в формате ЧЧ:ММ) и нажмите WRITE/ENTER (запись/ввод). По

окончанию выполните сброс аварийной остановки.

правка

со

вкладками

функция

калькуляТора

Нажмите HELP/CALC (справка/калькулятор) для вывода меню справки со вкладками. Если при

нажатии HELP/CALC (справка/калькулятор) появляется всплывающее меню справки, снова нажмите

HELP/CALC (справка/калькулятор) для доступа к меню со вкладками. Передвигайтесь между

вкладками при помощи стрелок курсора. Нажмите WRITE/ENTER (запись/ввод) для выбора вкладки,

нажмите CANCEL (отмена), чтобы вернуться на один уровень вкладки назад. Далее описаны основные

категории вкладок и вложенных вкладок:

Справка

Система экранной справки включает все содержание руководства оператора. Если выбрать вкладку

«Справка», будет показано содержание справки. Выделите тему с помощью клавиш курсора и нажмите

WRITE/ENTER (запись/ввод) для просмотра содержание темы. Выберите в меню подраздела таким же

образом.
Для прокрутки страниц пользуйтесь маховичком толчковой подачи или клавишами Up/Down (стрелка

вверх/вниз). Для перехода к следующей теме используйте клавиши курсора влево/вправо. Нажмите

ИСХОДНОЕ ПОЛОЖЕНИЕ для возврата к главной таблице содержания.
Нажмите F1 для поиска в содержании руководства, или нажмите «ОТМЕНА» для выхода из вкладки

«Справка» и выбора вкладки «Поиск».

Поиск

Используйте вкладку «Поиск» для поиска в содержании справки по ключевым словам. Введите

слово для поиска в текстовом поле и нажмите F1для выполнения поиска. Страница с результатами

отображает разделы, которые содержат термин поиска; выделите раздел, и нажмите WRITE/ENTER

(ЗАПИСЬ/ВВОД) для просмотра результатов.

Сверлильный стол

Представляет размер сверлильного стола с десятичными эквивалентами и размерами метчика.

Калькулятор

Функции калькулятора находятся в третьей вкладке справки. Выберите калькулятор из нижних вкладок

и для его использования нажмите WRITE/ENTER (запись/ввод).
Калькулятор производит простые арифметические операции: сложение, вычитание, умножение

и деление. При выборе одной из функций окно калькулятора появляется с указанием возможных

операций (LOAD, +, -, *, и /). По умолчанию выделена функция Load (загрузка), а остальные функции

выбираются клавишами курсора "влево" и "вправо". Для ввода числа наберите его на клавиатуре

и нажмите клавишу WRITE/ENTER (запись/ввод). Если введено число и выбрана функция LOAD

(загрузить), введенное число автоматически помещается в окно калькулятора. Если введено число

и выбрана другая функция (

+ - * /

), калькулятор выполнит соответствующее действие между только

что введенным числом и числом, которое уже было в его окне. Калькулятор также допускает ввод

математических выражений, таких как 23*4-5.2+6/2, оценивает выражение (выполнив сначала

умножение и деление) и помещает результат, в данном случае 89.8, в окно.
Обратите внимание, что данные нельзя ввести в какое-либо поле с выделенным названием. Для

непосредственного изменения поля удалите данные из других полей, пока метка не перестанет быть

выделенной.

Функциональные клавиши:

Функциональные клавиши можно использовать для копирования и

вставки результатов вычислений в текст части программы или в другую область калькулятора.

F3:

В режимах EDIT (редактирование) и MDI (ручной ввод данных) клавиша F3 копирует выделенное

значение результата расчетов (тригонометрия/интерполяция, фрезерование/нарезание резьбы

метчиком) в строку ввода данных, расположенную в нижней части экрана. Это облегчает работу, если

вычисленное значение необходимо использовать в тексте программы.
Клавиша F3 копирует значение из окна калькулятора в выделенную область ввода данных для

выполнения расчетов (тригонометрия/интерполяция или фрезерование/нарезание резьбы метчиком).

F4:

При использовании калькулятора эта кнопка использует выделенное значение (тригонометрия/

интерполяция или фрезерование/нарезание резьбы метчиком) для загрузки, сложения, вычитания,

умножения или деления при помощи калькулятора.

Функция справки по тригонометрии

Страница тригонометрии калькулятора предназначена для решения треугольников. Введите значения

длины стороны треугольника и углов. При наличии достаточного набора исходных данных система

управления решит треугольник и отобразит недостающие значения. Для выбора вводимого значения

используйте кнопки курсора вверх/вниз и клавишу WRITE/ENTER (запись). Для наборов исходных

данных, предполагающих наличие нескольких решений, повторный ввод последнего значения вызовет

отображение следующего возможного решения.

CALCULATOR

F3 copies calculator value to highlighted field in this
or other calculator screens. F3 also copies calculator
value to the data entry line of edit screens.
F4 copies highlighted data to the calculator field.

SIDE 1

10.0000

SIDE 1

SIDE 2

SIDE 3

ANGLE 3

ANGLE 2

ANGLE 1

SIDE 2

14.7958

SIDE 3

14.4244

(MACHINE

ANGLE 1

40.000

0.0000 in

ANGLE 2

72.000

0.0000 in

68.000

3.5179 in

Y
Y

ANGLE 3

LOAD

+ - * /

HELP (MEM)

O00000 N00000000

0.000000000

Справка по круговой интерполяции

Страница круговой интерполяции калькулятора предназначена для решения окружностей. Введите

значения центра, радиуса, углов, начальной и конечной точек дуги. При наличии достаточного набора

исходных данных система управления решит круговое движение и отобразит недостающие значения.

Для выбора вводимого значения используйте клавиши курсора со стрелками вверх/вниз и клавишу

Write (запись). Кроме того, отображается список разных форматов возможного программирования

перемещений с помощью кодов G02 или G03. Выбор формата производится при помощи кнопок

курсора вверх/вниз, а нажатие клавиши F3 импортирует выделенную строку в редактируемую

программу.

CALCULATOR

G91 G2 X3. Y22. 0416 R13. 4536

16 19.

J10.

16 R13. 4536
16 19.

J10

CENTER X

13.0000

CENTER Y

20.0000

START X

4.0000

START Y

10.0000

END X

7.0000

32.0416

13.4536

111.527

DIRECTION

END Y
RADIUS
ANGLE

LOAD

+ - * /

HELP (MEM)

O00000 N00000000

0.000000000

(MACHINE)

0.0000 in
0.0000 in

3.5179 in

X
Y

Для наборов исходных данных, предполагающих наличие нескольких решений, повторный ввод

последнего значения вызовет отображение следующего возможного решения. Для изменения значения

по часовой стрелке на значение против часовой стрелки, выделите столбец CW/CCW (ПЧС/ПРЧС) и

нажмите WRITE/ENTER (запись/ввод).

Калькулятор касательной "окружность-прямая"

Эта функция позволяет определить координаты точек пересечения окружности и касательной.

Введите две точки А и В, расположенные на прямой, и точку С, не принадлежащую прямой.

Система управления рассчитает координаты точки пересечения. Точка находится там, где нормаль,

проведенная из точки С, пересечется с прямой АВ, а также расстояние по перпендикуляру до этой

прямой.

CIRCLE-CIRCLE TANGENT

CIRCLE1 X
CIRCLE1 Y
RADIUS 1
CIRCLE2 X
CIRCLE2 Y
RADIUS 2

TANGT A X

TANGT B X

TANGT C X

TANGT D X

5.0000
6.0000
4.0000
0.0000
0.0000
2.0000

1.3738
7.6885
7.3147
2.7378

-1.8131

0.8442
1.1573

-1.6311

Type: STRAIGHT

Use F and T to form G-code.

F1 for alternate solution

CIRCLE-LINE TANGENT

POINT A X

Y
X

POINT B

POINT C X

RADIUS
TANGT PT X
TANGT PT Y

5.0000
3.0000
1.0000
4.0000
0.0000
0.0000

4.1231
1.0000
4.0000

Калькулятор касательной "окружность-окружность"

Функция позволяет определить координаты точек пересечения двух окружностей или точек.

Пользователю следует указать расположение двух окружностей и их радиусы. Затем система

управления рассчитывает координаты всех точек пересечения, образуемых касательными обеих

окружностей. Имейте в виду, что для каждого состояния ввода, где имеются две непересекающиеся

окружности, имеются до восьми точек пересечения. Четыре точки образуются в результате проведения

касательных, и еще четыре - в результате проведения перекрещивающихся касательных. Для

переключения между двумя схемами используется клавиша F1. При нажатии клавиши «F» система

управления выдает приглашение для ввода начальной и конечной точек (A, B, C и т.д.), определяющих

сегмент схемы. Если сегмент является дугой, система управления выдаст приглашение для ввода

направления: "C" или "W" (ПЧС или ПРЧС). После этого в нижней части экрана отображается

код G. При нажатии клавиши «T» предыдущая конечная точка становится начальной точкой и

система управления выдает приглашение для ввода координат новой конечной точки. Для ввода

полученного решения (строки программы) переключитесь в режим MDI (ручной ввод данных) или Edit

(редактирование) и нажмите клавишу F3, поскольку полученные G-коды уже находятся в строке ввода.

Таблица сверло/метчик

В меню справки со вкладками имеется таблица сверления и нарезки резьбы.

рограмма

прогрева

шпинделя

Если какой-либо шпиндель не использовался в течение более 4 дней, он должен пройти цикл прогрева

перед началом эксплуатации. Этот прогрев позволит избежать возможного перегрева шпинделя

из-за осаждения смазки. Вместе со станком поставляется программа прогрева (номер O02020)

длительностью 20 минут, которая обеспечивает постепенный разгон шпинделя и обеспечивает

тепловую стабилизацию шпинделя. Эта программа может использоваться каждый день для прогрева

шпинделя перед высокоскоростной обработкой.

ровнемер

сож

Значение уровня СОЖ представлено в верхнем правом углу экрана в режиме MEM (память) или на

экране CURNT COMDS (текущие команды). Вертикальный столбец представляет состояние СОЖ.

Когда СОЖ достигнет уровня, который может вызвать прерывание подачи СОЖ, дисплей начнет

мигать.

игнальный

маячок

Световой индикатор обеспечивает быстро визуальное подтверждение текущего состояния станка. Есть

четыре различных состояний маячка:

Выключен

- Станок остановлен.

Горит зеленый:

- Станок работает.

Мигает зеленый

- Станок остановлен, но находится в состоянии готовности. Для продолжения

требуется реакция оператора.

Мигает красный

- Произошел отказ или станок находится в состоянии аварийной остановки.

M-N

M-Net – это сетевой протокол для связи между станками, роботами и компьютерами в цеху по

локальной сети (ЛС) и через Интернет. Коммерческие приложения используют устройство M-Net для

передачи, приема, компиляции данных и передачи сообщения между устройствами в сети.
Разработчики программ могут предоставить более подробную информацию о своих приложениях для

M-Net.

ведомления

сигнале

об

ошибке

Станки Haas имеют простую программу, которая при появлении сигнала об ошибке может передать

предупреждение на заданный адрес электронной почты или на мобильный телефон. Настройка этого

приложения требует ввода некоторых параметров сети; если вам неизвестны необходимые настройки,

спросите своего системного администратора или поставщика услуг Интернета.
Прежде чем выполнять настройку отправки предупреждений, убедитесь, что станок установил

подключение с локальной сетью, а настройка 900 определяет уникальное сетевое имя станка. Эта

функция требует наличия опции Ethernet и версии программного обеспечения 18.01 или позже.

Настройка предупреждений

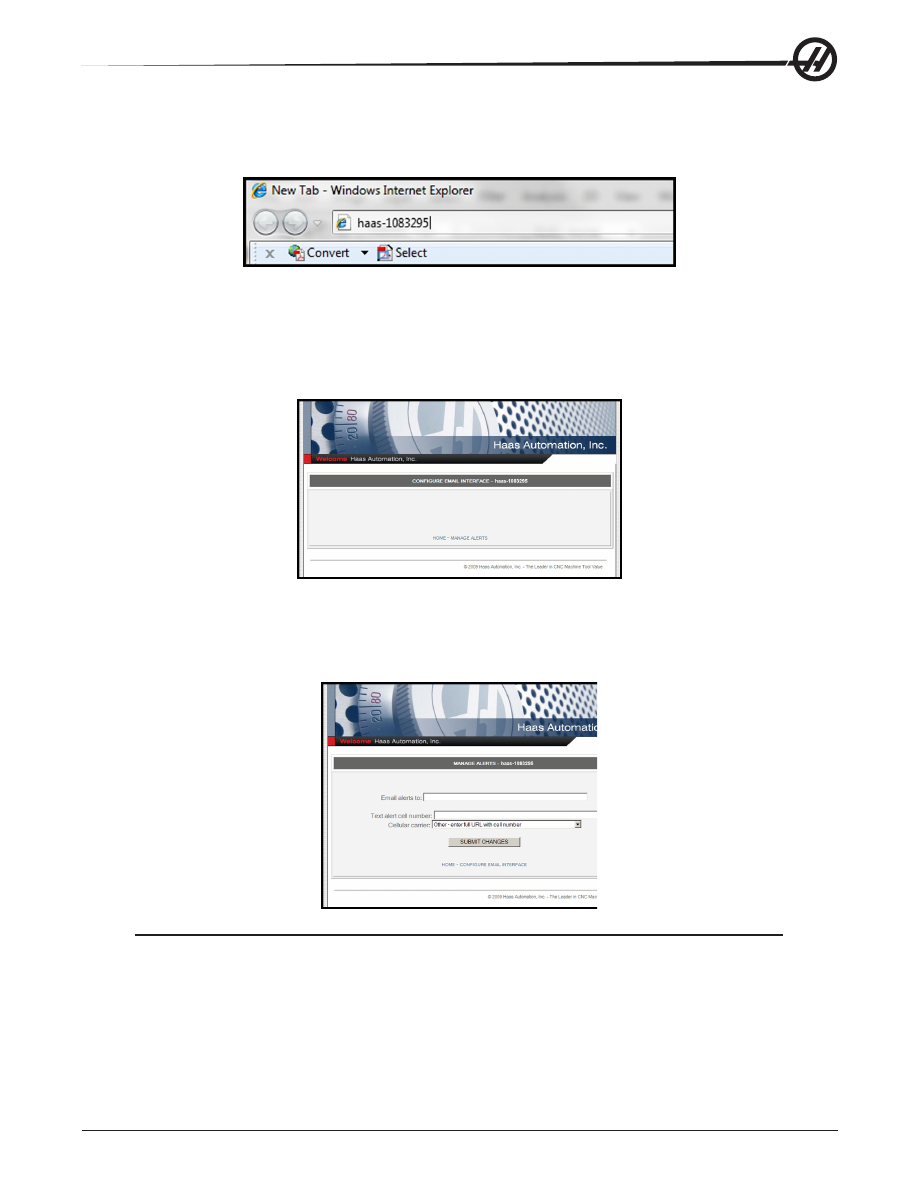

1. С помощью Интернет-браузера на другом устройстве, подключенном к сети, введите сетевое имя

станка (настройка 900) в адресную строку браузера и нажмите «Enter».

2. Может появиться всплывающее сообщение с запросом установить файл «куки» в браузере. Это

будет происходить каждый раз при доступе к станку с другого компьютера или браузера, или после

того как истек срок действия имеющегося файла «куки». Для продолжения щелкните «OK».

3. Появится домашний экран с опциями настройки внизу экрана. Щелкните «Управление

предупреждениями».

4. На экране «Управление предупреждениями» введите адрес электронной почты и/или номер

сотового телефона, на который необходимо получать предупреждения. При вводе номера сотового

телефона выберите оператора в ниспадающем меню, ниже поля для указания номера. По

окончании щелкните кнопку «Сохранить изменения».

Примечание:

Если ваш сотовый оператор не указан в списке в меню, обратитесь к оператору и

узнайте адрес электронной почты, через который можно получать текстовые сообщения. Введите

этот адрес в поле «адрес электронной почты».

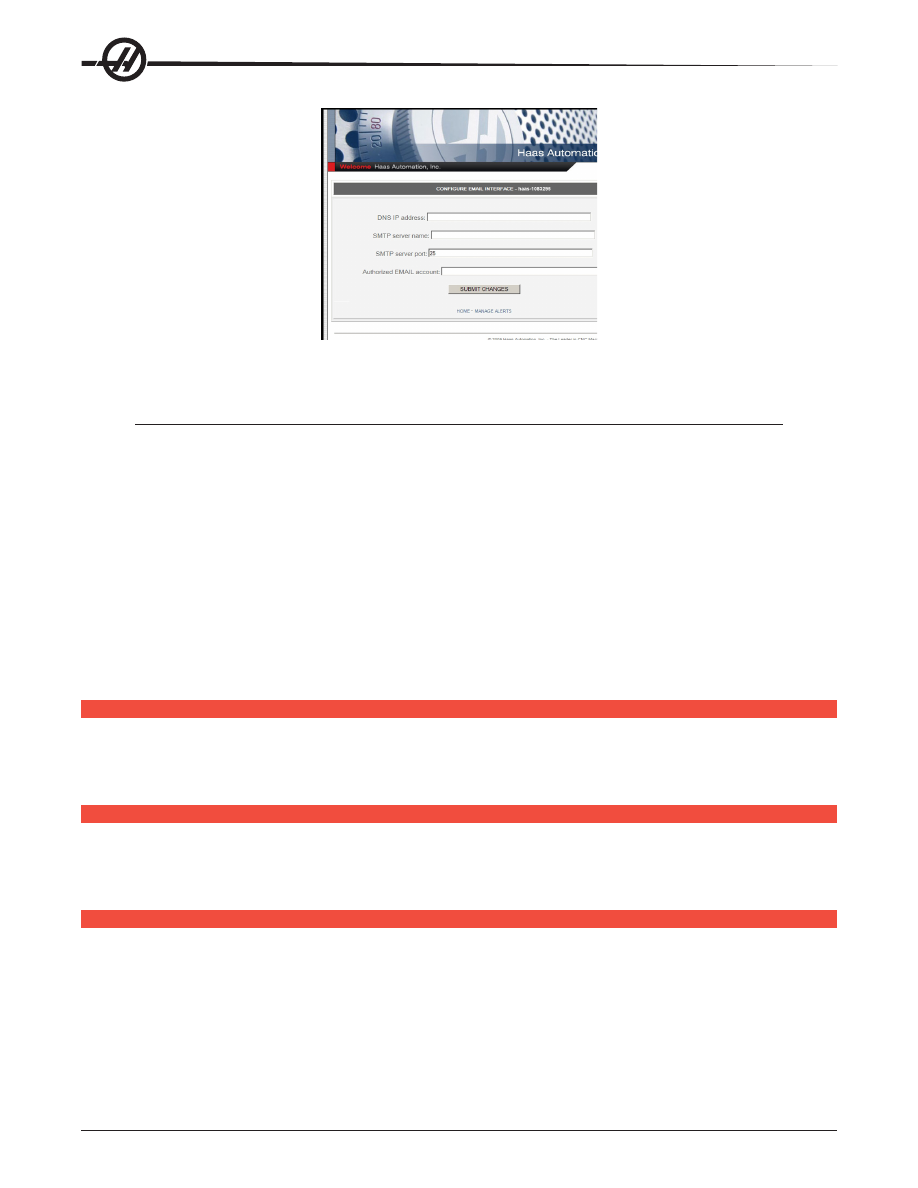

5. Щелкните «Конфигурация интерфейса почты».

6. Внесите данные своей системы электронной почты в соответствующие поля. Если вам неизвестны

необходимые значения, обратитесь за информацией к своему системному администратору или

поставщику услуг Интернет. По окончании щелкните кнопку «Сохранить изменения».

Примечание:

Персонал по техническому обслуживанию Haas Automation не может

диагностировать или устранять неполадки вашей сети.

a. В первом поле введите IP-адрес своего сервера доменных имен (DNS).
b. Во втором поле введите имя своего сервера SMTP.
c. В третье поле, порт сервера SMTP, уже внесено самое распространенное значение (25). Изменять

эту настройку следует, только если настройка по умолчанию не работает.
d. В последнее поле введите адрес электронной почты, на который приложение будут отправлять

предупреждение.

7. Для проверки системы нажмите кнопку аварийной остановки, чтобы вызвать сигнал об ошибке.

На заданный адрес или номер телефона должно поступить почтовое или текстовое сообщение с

информацией о сигнале об ошибке.

бнаружение

вибрации

шпинделя

Несбалансированный инструмент в шпинделе вызывает сигнал об ошибке, если он вызывает

вибрацию вне пределов, контролируемых параметром. Убедитесь, что инструмент нормально

сбалансирован и что оба инструментальная оправка и инструмент не повреждены.

лавишный

выключаТель

блокировки

памяТи

Блокирует память для защиты от случайного или самовольного редактирования программы и

несанкционированного доступа со стороны персонала. Может также использоваться для блокировки

настроек, параметров, коррекций и макропеременных.

пции

Опция опробования системы управления в течение 200 часов

Опции, которые обычно для активации требуют введения кода разблокировки (жесткое нарезания

резьбы метчиком, макросы и т.д.), при необходимости включаются и выключаются вводом числа

«1» вместо кода разблокировки. Для выключения опции введите «0». Опция, активированные таким

способом, автоматически отключаются, когда суммарное количество часов с включенным питанием

достигло 200. Имейте в виду, что отключение происходит только при выключении питания, а никак

не в процессе работы. Для постоянной активации дополнительной функции необходимо ввести код

разблокировки. Имейте в виду, во время периода в 200 часов справа от наименования опции на экране

параметров отображается буква «T».
Для ввода 1 или 0 в опцию, нажмите кнопку аварийной остановки и выключите настройку 7 (блокировка

параметра). Когда время использования опции достигнет 100 часов, станок подаст предупредительный

сигнал о том, что пробный период почти исчерпан. Для постоянного включения опции обратитесь к

своему дилеру.

USB и Ethernet

Для сохранения и передачи данных между своим станком Haas и сетью. Файлы программы легко

переносятся из памяти и в память, что обеспечивает работу ЧПУ с большими файлами.

Жесткое нарезание резьбы

Синхронизированное нарезание резьбы метчиком позволяет обойтись без дорогих плавающих

резьбонарезных патронов и предотвращает деформацию резьбы из-за сопротивления метчика и

деформацию начальных ниток резьбы при выводе.

Макросы

Можно создавать подпрограммы для специализированных стандартных циклов, процедуры измерения

головкой, инструкции для оператора, математические уравнения или функции, а также программы

обработки семейства деталей с использованием переменных.

Вращение и масштабирование

Используйте вращение в сочетании с измерением головкой коррекции детали для ускорения наладки

режима обработки или для поворота последовательности в другое положение или по окружности и

т.д. Для уменьшения или увеличения траектории инструмента или последовательности используйте

масштабирование.

Ориентация шпинделя

Опция ориентации шпинделя обеспечивает позиционирование шпинделя на точный,

запрограммированный угол при помощи стандартного двигателя шпинделя и стандартного датчика

положения шпинделя, используемого для обратной связи. Эта опция предоставляет в ваше

распоряжение недорогой и точный (0.1 градуса) механизм позиционирования.

Высокоскоростная обработка

Высокоскоростная обработка позволяет увеличить скорость снятия стружки, улучшить качество

обработки поверхности, уменьшить силы резания, в результате сократив затраты на обработку и

продлив ресурс инструмента.
Высокоскоростная обработка наиболее часто требуется для обработки изделий сложной формы

с плавными переходами, что обычно встречается при изготовлении пресс-форм. Функция

высокоскоростной обработки HAAS увеличивает количество предварительно просматриваемых

блоков программы до 80 и позволяет использовать между рабочими ходами быстрое перемещение со

скоростью 500 дюйм/мин.
Надо понимать, что использование высокоскоростной обработки эффективно при изготовлении

деталей сложной формы с плавными переходами, если скорость подачи при переходе между

проходами может оставаться высокой. При наличии острых кромок система управления будет всегда

снижать скорость, иначе углы будет скруглены.
Влияние плавных переходов между проходами на скорость подачи всегда выражается в замедлении

перемещения. Таким образом, запрограммированная скорость подачи (F) является максимальной

скоростью, которую система управления иногда понижает для обеспечения требуемой точности

обработки.
Малая длина прохода приводит к образованию большого количества измерительных точек.

Посмотрите, как CAD/CAM системы генерируют измерительные точки, чтобы убедиться в том, что их

количество не должно превышать 1000 блоков в секунду.

Слишком малое количество точек может привести к гранению или образованию переходов между

углами, которые так велики, что система управления должна снизить скорость подачи. Гранение - это

область, где заданная плавная траектория фактически составлена из коротких плоских проходов,

которые недостаточно близки по плавности к заданной траектории.

High Speed Tooling

(инструменты для высокоскоростной обработки) - Резцедержатели должны

соответствовать AT-3 или лучше и иметь нейлоновый фиксирующий винт. Допуски, поддерживающиеся

конструкцией AT-3, - это минимальные требования, рекомендуемые для высокоскоростной обработки.

Нейлоновый подпорный винт увеличивает эффективность захвата инструмента цангой и обеспечивает

лучшее уплотнение для подачи СОЖ.
Для оптимальных концентричности и зажима используйте цанговые патроны и цанги с одним конусом.

Цанговые патроны этой системы состоят из одного длинного конуса, установленного в держателе.

Для достижения наилучших результатов значение угла на сторону должно быть восемь градусов или

менее. Избегайте применения цанговых патронов с двойным конусом, если требуется максимальная

жесткость и малые допуски. Рекомендуется, чтобы минимальная посадка для разъемного цангового

патрона с одним конусом составляло 2/3 длины отверстия. Однако, для лучших результатов, если

возможно, необходимо использовать от 3/4 до полной длины.

Освещение высокой яркости

– Вспомогательные светильники обеспечивают яркое освещение

рабочей зоны. Светильники работают автоматически при открывании и закрывании дверей, или же их

можно включить вручную выключателем сбоку на подвесном пульте управления. Если выключатель в

положении «включено», освещение включится при открывании двери и выключится при закрывании

двери. Если выключатель в положении «выключено», освещение не включится при открывании двери.

См. настройку 238.

исТанционный

маховичок

Толчковой

подачи

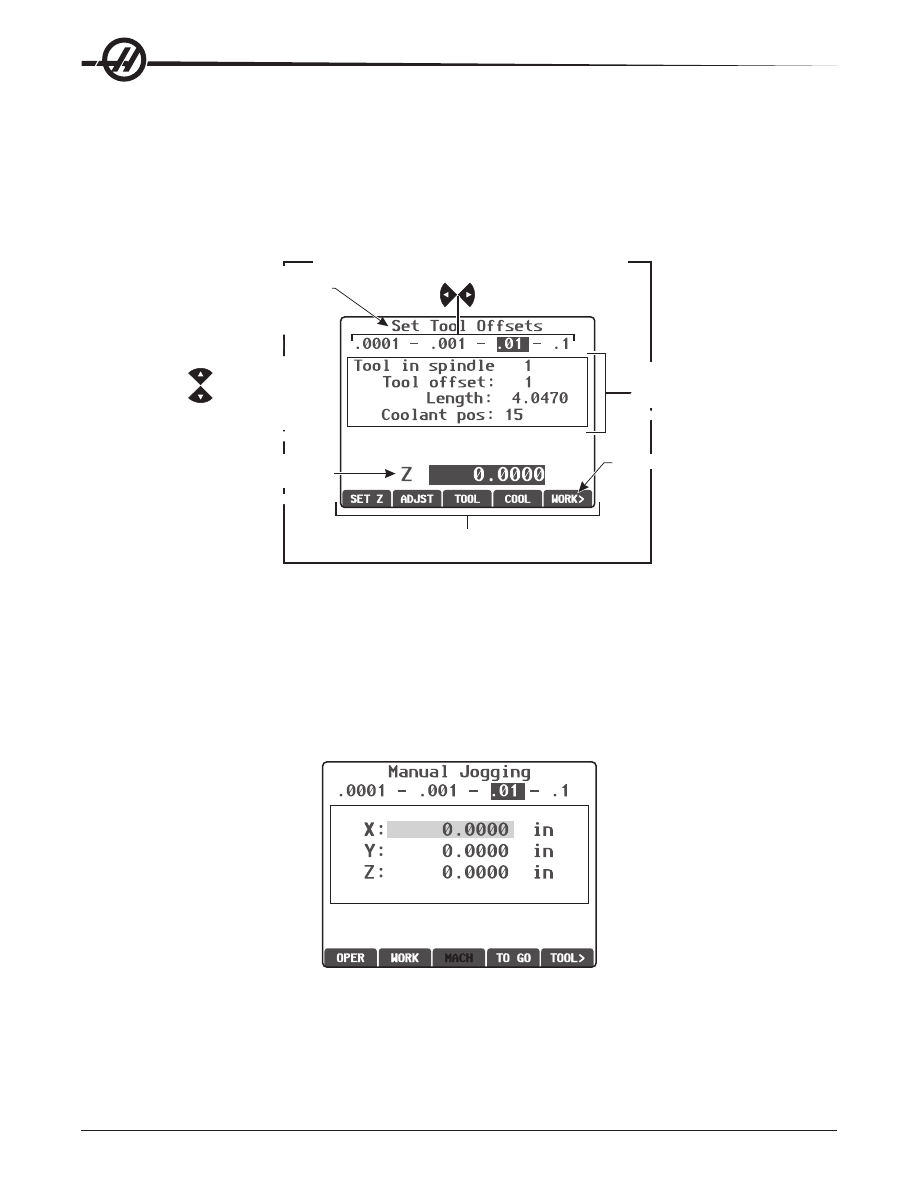

Цветной дистанционный маховичок толчковой подачи с расширенными функциями (маховичок

RJH) имеет цветной жидкокристаллический дисплей (ЖКИ) и органы управления с увеличенными

функциональными возможностями. Он также оснащен светодиодным фонарем высокой яркости.

Функциональные клавиши

Запуск

цикла

Клавиши

курсора

Оста-

новка

подачи

Челночный

маховичок

Импульсный

диск

Кнопка

выбора оси

Цветной ЖК-дисплей

Кобура

См. раздел о коррекции и работе станка, где содержится подробная информация по теме.

LCD

(ЖКИ) – Отображает данные станка и интерфейс маховичка RJH-E/C.

Функциональные клавиши (F1-F5) -

Клавиши с изменяемыми функциями. Каждая клавиша

соответствует метке внизу ЖКИ-экрана. Нажатие функциональной клавиши выполняет или

переключает соответствующее меню. Переключаемые функции выделяются, когда они включены.

Cycle Start

(запуск цикла) - Запускает запрограммированное перемещение оси.

Feed Hold

(остановка подачи) - Останавливает запрограммированное перемещение оси.

Клавиши курсора

- Используются для перемещения между полями меню (вверх/вниз) и выбора

импульсов шага толчковой подачи (влево/вправо).

Импульсный диск

- Перемещает выбранную с выбранным приращением. Воздействует на систему

управления так же, как маховичок толчковой подачи.

Челночный маховичок

- Поворачивается на угол до 45 градусов по часовой стрелке или против

часовой стрелки от среднего положения и возвращается в среднее положение, если его отпустить.

Используется для перемещения осей с различной скоростью. Чем дальше маховичок отклоняется от

среднего положения, тем быстрее перемещается ось. Для остановки перемещения дайте маховичку

вернуться в среднее положение.

Axis Select

(выбор оси) - Используется для выбора любой из имеющихся осей для толчковой

подачи. Выбранная ось отображается внизу экрана. Крайнее правое положение этого переключателя

используется для доступа к вспомогательному меню.
Если маховичок вынуть из люльки/кобуры, он включается и управление толчковым перемещением

переключается с подвесного пульта управления на дистанционный маховичок толчковой подачи

(маховичок на подвесном пульте управления выключается).

ПРИМЕЧАНИЕ: Подвесной пульт управления должен быть в режиме толчковой подачи (настройки).

При установке дистанционного маховичка толчковой подачи обратно в люльку/кобуру его питание

выключается, а управление толчковой подачей возвращается на подвесной пульт управления.
Ручка импульсного маховичка и челночная ручка служат для прокрутки и изменения значения в поле,

определяемом пользователем, например, коррекция на инструмент, на длину, износ и т.д.

Встроенная функция «Паника» (Panic) –

Нажмите любую клавишу при перемещении оси для

немедленной остановки вращения шпинделя и всех перемещений осей. Нажатие "Feed Hold"

(остановка подачи), когда шпиндель находится в движении, а система управления находится в режиме

толчковой подачи, остановит шпиндель. На дисплей маховичка выдается сообщение

«Button pressed

while axis was moving—Reselect Axis»

(нажата кнопка при движении оси – повторно выберите ось).

Для стирания нужно переместить маховичок выбора оси на другую ось.
Если при повороте челночного маховичка сдвигается маховичок выбора оси, на дисплее появляется

сообщение

«Axis selection changed while axis was moving—Reselect Axis»

(нажата кнопка при

движении оси – повторно выберите ось) и все перемещения осей останавливаются. Для устранения

ошибки нужно переместить маховичок выбора оси на другую ось.
Если челночный маховичок смещается от среднего положения, и при этом дистанционный маховичок

толчковой подачи вынут из люльки/кобуры или если режим управления переключается на режим с

перемещением (например из режима ручного ввода данных (MDI) в режим толчковой подачи), на

дисплей будет выдано сообщение

«Shuttle off center—No Axis selected»

(челночный маховичок

смещен – ось не выбрана) и перемещения оси не произойдет. Для очистки ошибки сдвиньте маховичок

выбора оси.
Если при использовании челночного маховичка сдвигается маховичок импульсной подачи, на дисплее

дистанционного маховичка толчковой подачи появляется сообщение

«Conflicting jog commands—Re-

select Axis»

(конфликт команд толчковой подачи – повторно выберите ось) и все перемещения осей

останавливаются. Для устранения ошибки переместите маховичок выбора оси на другую ось, затем

обратно, для повторного выбора ранее выбранной оси.

ПРИМЕЧАНИЕ: Если любая из вышеуказанных ошибок не будет устранена при перемещении

маховичка выбора оси, возможно неисправен челночный маховичок. Обратитесь в отдел технического

обслуживания HAAS для ремонта/замены.

Если между дистанционным маховичком толчковой подачи и системой управления по любой

причине (обрыв кабеля или отключение) утерян контакт, все перемещения осей прекращаются. При

восстановлении соединения на дисплей дистанционного маховичка толчковой подачи будет выдано

сообщение

«RJH / Control Communication Fault—Reselect Axis»

(Маховичок RJH/ неисправность

коммуникации системы управления - повторно выберите ось). Для очистки ошибки сдвиньте маховичок

выбора оси. Если ошибка не устраняется, установите маховичок в люльку/кобуру, подождите, пока он

выключится, а затем возьмите его из люльки/кобуры.

Меню маховичка RJH

Текущий режим

и сообщения

контекстно-

зависимой

справки

Ось и положение,

выбранные в

настоящий момент

Функциональные клавиши (функции изменяются в

зависимости от режима)

Следующий экран

Область рабочих

данных

(Выглядит по-

разному)

Кнопки курсора влево/вправо изменяют импульс-

ный шаг толчковой подачи (текущий выделенный)

Стрелки курсора

вверх/вниз служат

для выбора полей

Значения изменя-

ются импульсным/

челночным махо-

вичком

Маховичок RJH, ручная толчковая подача

Это меню содержит большой дисплей текущего положения станка. Вращение челночного

маховичка или импульсного маховичка вызовет перемещение оси, выбранной в настоящий момент

с приращением выбранным в настоящий момент. Приращение толчковой подачи изменяется при

помощи клавиш курсора влево/вправо. Для изменения системы координат (выделенной в настоящий

момент) нажмите «OPER» (оператор), «WORK» (деталь), «MACH» (станок) или «TO GO» (оставшееся

перемещение). Для обнуления в положении, заданном оператором, нажмите функциональную

клавишу, обозначенную «OPER» (оператор), для выбора положения, снова затем нажмите

функциональную клавишу (индикация сменится на «ZERO» (ноль)).

Дисплей ручной толчковой подачи

Маховичок RJH, коррекция на инструмент

Используйте это меню для задания и проверки коррекции на инструмент. Выбор полей осуществляется

функциональными клавишами, значения изменяются при помощи импульсного или челночного

маховичка. Выбор оси выполняется при помощи кнопки. Для толчковой подачи оси строка оси (внизу

дисплея) должна быть выделена. Нажмите ENTER (ввод), чтобы включить текущее положение оси Z в

таблицу коррекции. Чтобы вносить изменения в значения в таблице, нажмите «ADJST», используйте

импульсный или челночный маховичок для выбора величины, значение которой необходимо увеличить

или уменьшить (для изменения приращения используйте стрелки влево/вправо), затем нажмите «EN

TER» (ввод) чтобы настройка вступила в силу. Для смены инструмента нажмите «TOOL» (инструмент)

для изменения положения СОЖ для выбранного инструмента нажмите «COOL» (СОЖ).

ВНИМАНИЕ:

При смене инструмента необходимо находиться на расстоянии от шпинделя.

Дисплей настроек коррекции на инструмент

аховичок

RJH,

коррекция

деТали

Чтобы изменить код G коррекции детали, нажмите «WK CS». Когда нижнее поле оси внизу экрана

выделено, вручную переместите выбранную ось при помощи челночного маховичка или импульсного

маховичка. Нажмите «SET» для записи текущего положения текущей оси в таблицу коррекции

детали. Переместите селектор оси на следующую ось и повторите процесс, чтобы задать эту ось. Для

внесения изменений в заданное значение переместите селектор оси на нужную ось. Нажмите «AD

JST» и используйте импульсный или челночный маховичок, чтобы увеличить или уменьшить значение

настройки, затем нажмите «ENTER» (ввод), чтобы настройка вступила в силу.

Дисплей настроек коррекции детали

Меню «Auxiliary» (вспомогательное)

Вспомогательное меню маховичка RJH включает средства для управления СОЖ станка и фонаря

маховичка RJH. Доступ к меню осуществляется путем перемещения селектора оси в крайнее правое

положение (обозначенное значком страницы, выполненным на корпусе маховичка RJH). Переключение

доступных функций осуществляется нажатием соответствующей функциональной клавиши.

Haas Фрезерный станок. Руководство оператора (96-0117 ред. AL Июль 2011) - часть 18
