1.4.10. Взаимодействие электрического и пневматического тормозов

Во время применения электрического тормоза допускается следующее.

1. Применять служебное торможение вагонов поездным краном машиниста.

2. Применять прямодействующий тормоз электровоза с давлением воздуха в тормозных цилиндрах ТЦ не более 1,3—1,5 атм (уставка ПВУ2 — пневматический выключатель управления).

А. Предположим, что воздухораспределитель электровоза включен на порожний режим, т. е. электровоз работает с груженым поездом. Далее предположим:

I. Электрический тормоз применен, когда один из линейных контакторов не был включен.

Тогда с Э55 через РК ПР, Н171 и один из замкнутых РК51—54, вентиль 388, Э43 включается реле 268, далее происходит:

1. Разомкнутся РК268, обесточив вентиль ВР, но никаких изменений не произойдет, т. к. воздухораспределитель не работает, потому что давление в ТМ не менялось.

2. РК268 разорвут цепь на катушки контакторов 46, 47 (ЗК 270 в положениях рукоятки тормозного контроллера ПТ и Т разомкнуты).

3. Замкнутся ЗК268, с Э59 включатся зуммер 371 и электропневматический клапан 261, который подает воздух в ТЦ давлением 2— 2,5 атм, минуя воздухораспределитель (рис. 1).

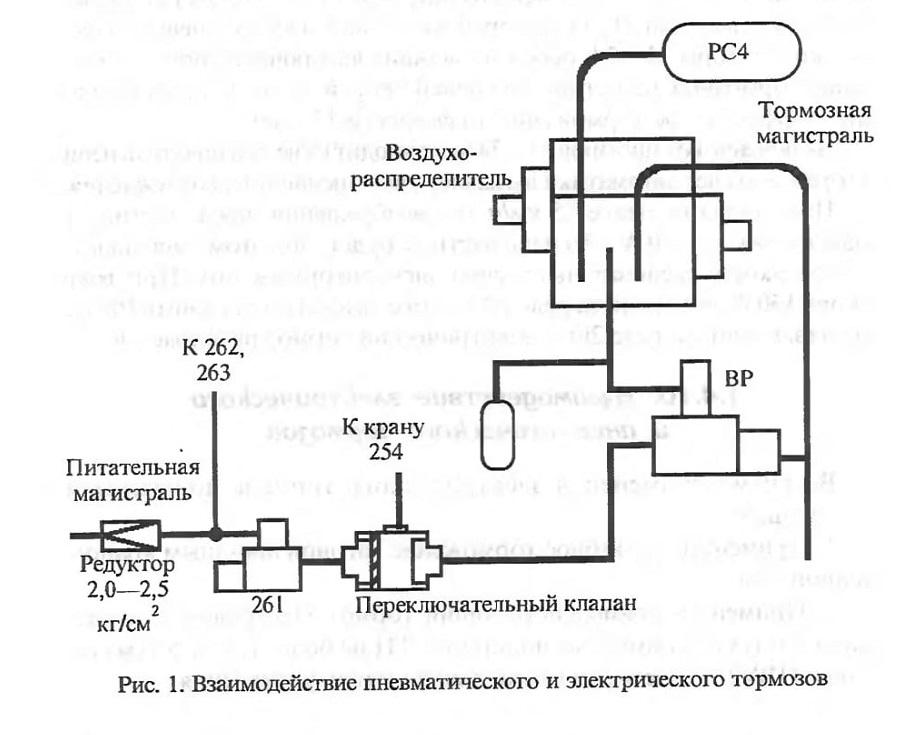

Рис. 1. Взаимодействие пневматического и электрического тормозов

Происходит следующее.

1. Отключаются контакторы 46, 47; ЗК46, 47, отключая 51—54.

2. При давлении в ТЦ более 1,3—1,5 атм размыкаются контакты ПВУ2 в цепи катушек контакторов 46—47.

Произойдет разборка электрического тормоза и замена его пневматическим, с давлением в тормозных цилиндрах 2,0—2,5 а™.

II. Совместно с применением электрического тормоза дополнительно применен прямодействующий тормоз с давлением в ТЦ более 1,3—1,5 атм.

Происходит следующее.

1. Размыкаясь, контакты ПВУ2 отключат контакторы 46—47, снимая возбуждение электрического тормоза.

2. Размыкаясь, ЗК46, 47 отключат 51—54.

3. Замкнувшиеся РК51—54 с Э55 включат реле 268, при этом РК 268 отключат ВР, но ничего не меняется.

4. Замкнувшиеся ЗК268 с Э59 включат зуммер 371 и клапан 261, вызывая пневматическое торможение давлением не менее 2—2,5 атм (см. рис. 1).

III. При применении электрического тормоза произведено экстренное торможение краном машиниста, при этом происходит следующее.

1. Размыкаются контакты КРМ и с Н1 не будет питаться катушка реле 272, оно отключится.

2. Замкнувшись, РК272 включат с Н1 клапан 261, он подаст в ТЦ воздух давлением 2—2,5 атм.

3. Разомкнутся контакты ПВУ2, отключая 46, 47, разбирая электрический тормоз.

4. Разомкнутся ЗК46, 47, отключая 51—54.

5. Замкнувшиеся РК51—54 с Э55 включат реле 268, при этом:

- разомкнутся РК268 в цепи ВР, подключая воздухораспределитель, но в положении порожнего режима ничего не меняется;

- замкнувшиеся ЗК268 включают зуммер 371, клапан 261 уже включен.

IV. Если во время электрического торможения произойдет срыв автостопа, то включится реле 267, которое контактами ЗК 267, подключенными параллельно РК 272, запитает клапан 261, и далее схема будет работать, как в пункте III.

Б. Если воздухораспределитель будет на груженом режиме, то при экстренном торможении, срыве автостопа включается клапан 261, наполняя ТЦ воздухом 2,0—2,5 атм, ПВУ 2 разорвет цепь контакторов 46—47, отключатся 51—54, включится реле 268, отключая ВР, подключится воздухораспределитель электровоза, который обеспечит давление в ТЦ до 3,8—4 атм (см. рис. 1).

В. Может оказаться, что схема переключится в режим электрического тормоза, а по вине системы автоматики электрический тормоз не включится.

Тогда при токе в якорях менее 150 А происходит следующее.

1. Не включится реле Р2 в системе автоматики, РК Р2 создают цепь: Н2 или К2 передней секции, Э55, РК ПР, Н171, ЗК БП, Н123, РК РВ2, Н124, РК Р2, Н143, Э43, катушка 268 реле, Ж, К2 или Н2 передней секции.

2. При включении реле 268 замкнувшиеся ЗК268 включат клапан 261, зуммер 371, поэтому разбирается схема электрического тормоза, как описано выше, и произойдет пневматическое торможение давлением воздуха в ТЦ 2—2,5 атм.

1.4.11. Переключения схемы из режима электрического торможения в режиме тяги

Для этого необходимо тормозную рукоятку установить в положение «0», а главную — в положение «АВ».

При установке тормозной рукоятки в «0» все провода от ее контактов теряют питание, т. е. отключатся 46—47, 51—54 и БП тормоз.

При установке главной рукоятки в «АВ» происходит следующее.

1. Э115, получив питание, обеспечит включение вентилей БП тяга, при этом:

- разомкнувшиеся ЗК БП с Э119 обесточат вентили 49 торм., 50 торм., 251—254 торм;

- замкнувшиеся РКБП с Э119 включат вентили 49 тяга, 50, 251— 254 тяга и эти аппараты переключаются в положение «Тяга» при включенном сигнальном табло перемигнет лампа ППВ.

2. Н2, получив питание, обеспечит включение 51—54 на всех секциях, о чем свидетельствует выключение ламп «С» на пульте управления, и ТД на сигнальном табло.
