FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU

3. PARÇA İŞLEME MERKEZİ

PROGRAMLAMA ÖRNEĞİ

B-63874TR/05

3.5.7

Cep Alt ve Yan Son İşlemini Girme

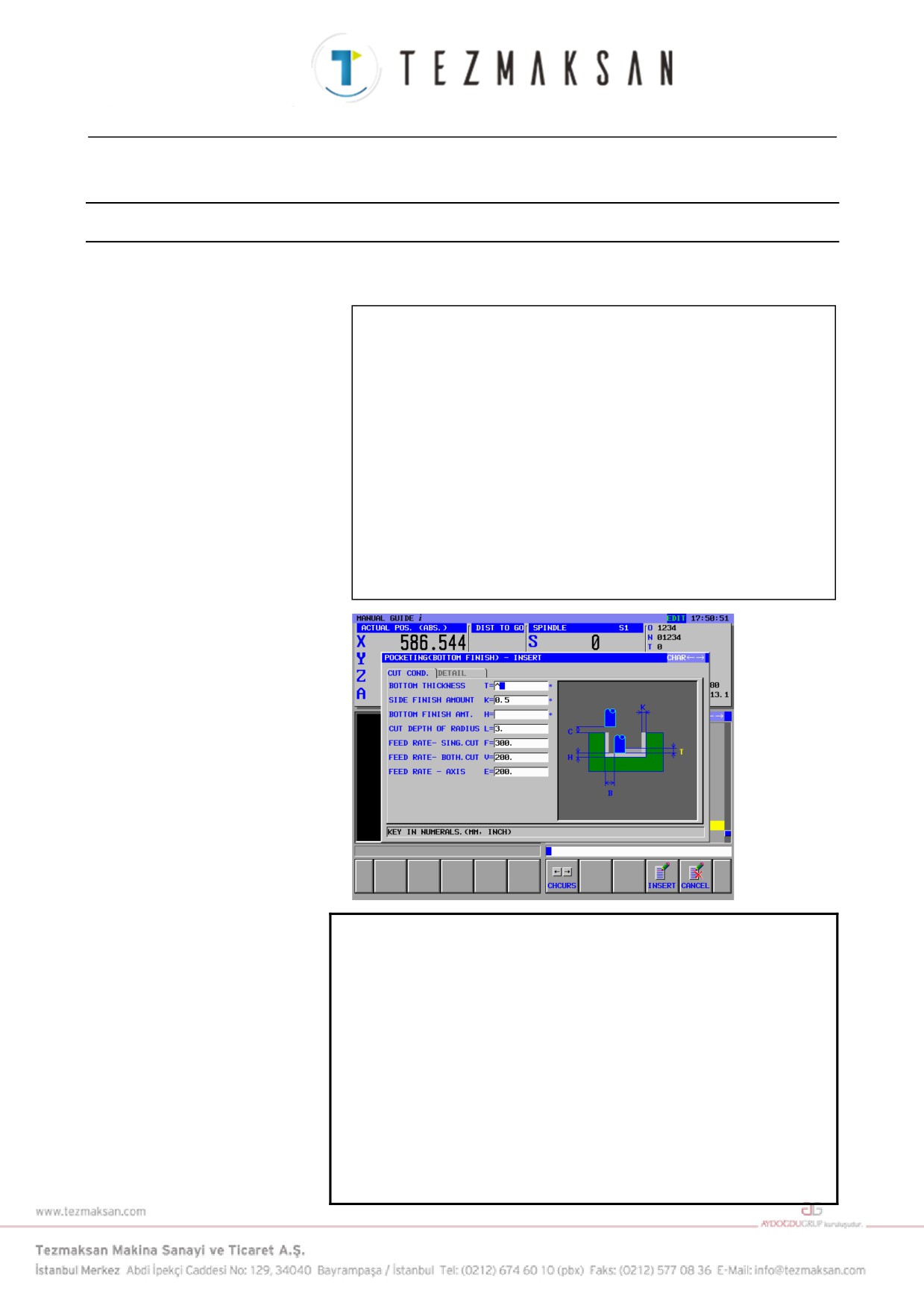

3.5.7.1 Cep alt son işlem otomatik çalışma komut satırı girme

3. işlemi girin : yüzey tornalama düz uçlu frezeyle (T01) cep alt son

işlemi. Parça işleme tipini, kesme koşulunu ve diğerlerini girin.

(Soft-key menu for milling cycle menu)

[CYCLE]

(INSERT MILLING CYCLE)

→

↓

<<2.POCKETING (BOTTOM FINISH)>>

[SELECT]

(POCKETING (BOTTOM FINISH) - INSERT)

INPUT

(BOTTOM THICKNESS)

0.5INPUT

(SIDE FINISH AMOUNT)

INPUT

(BOTTOM FINISH AMT.)

3 INPUT

(CUT DEPTH OF RADIUS)

300 INPUT

(FEED RATE - SING.CUT)

200 INPUT

(FEED RATE - BOTH.CUT)

200 INPUT

(FEED RATE - AXIS)

[INSERT]

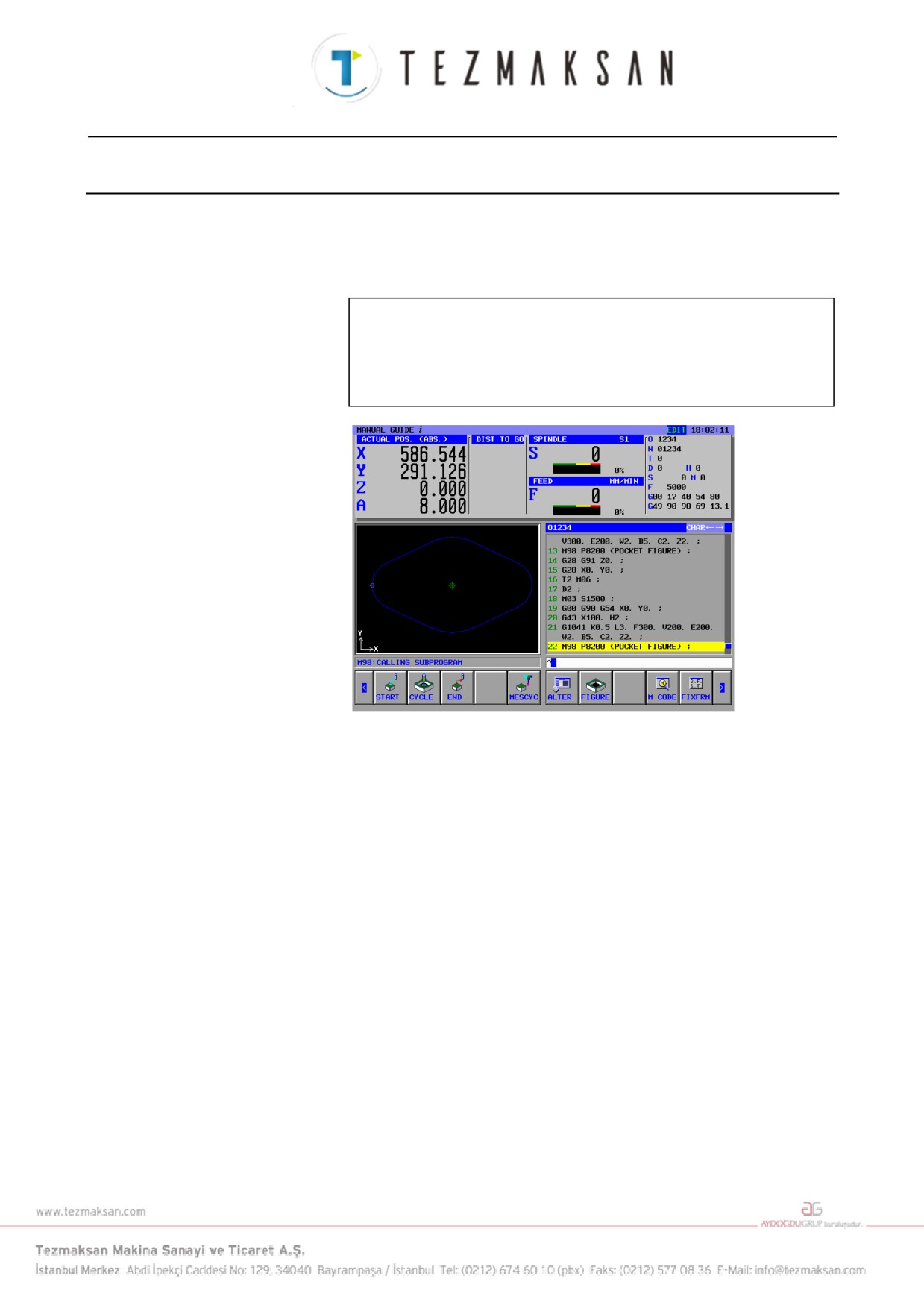

NOT

1 Otomatik çalışma parça işleme verileri menü

penceresinde kesme koşulu verileri dışındaki tüm veriler

otomatik olarak ayarlanır. Bununla birlikte aynı tür

önceden girilmiş olan otomatik çalışmada girilen veriler

kopyalanır, bu nedenle aynı tür otomatik çalışma

girmediyseniz verileri girmeniz gerekir.

2 Otomatik çalışma parça işleme verileri menüsü

penceresindeki 2 sekme <CUT COND.> ve <DETAIL>

görüntülenir.

<CUT COND.>,'de tüm verilerin ayarlanması gerekir.

<DETAIL>,'de tüm veriler otomatik olarak ayarlanır bu

nedenler bu verileri kontrol edin ve yalnızca gerekiyorsa

değişiklik yapın

- 730 -

3. PARÇA İŞLEME MERKEZİ

PROGRAMLAMA ÖRNEĞİ

B-63874TR/05

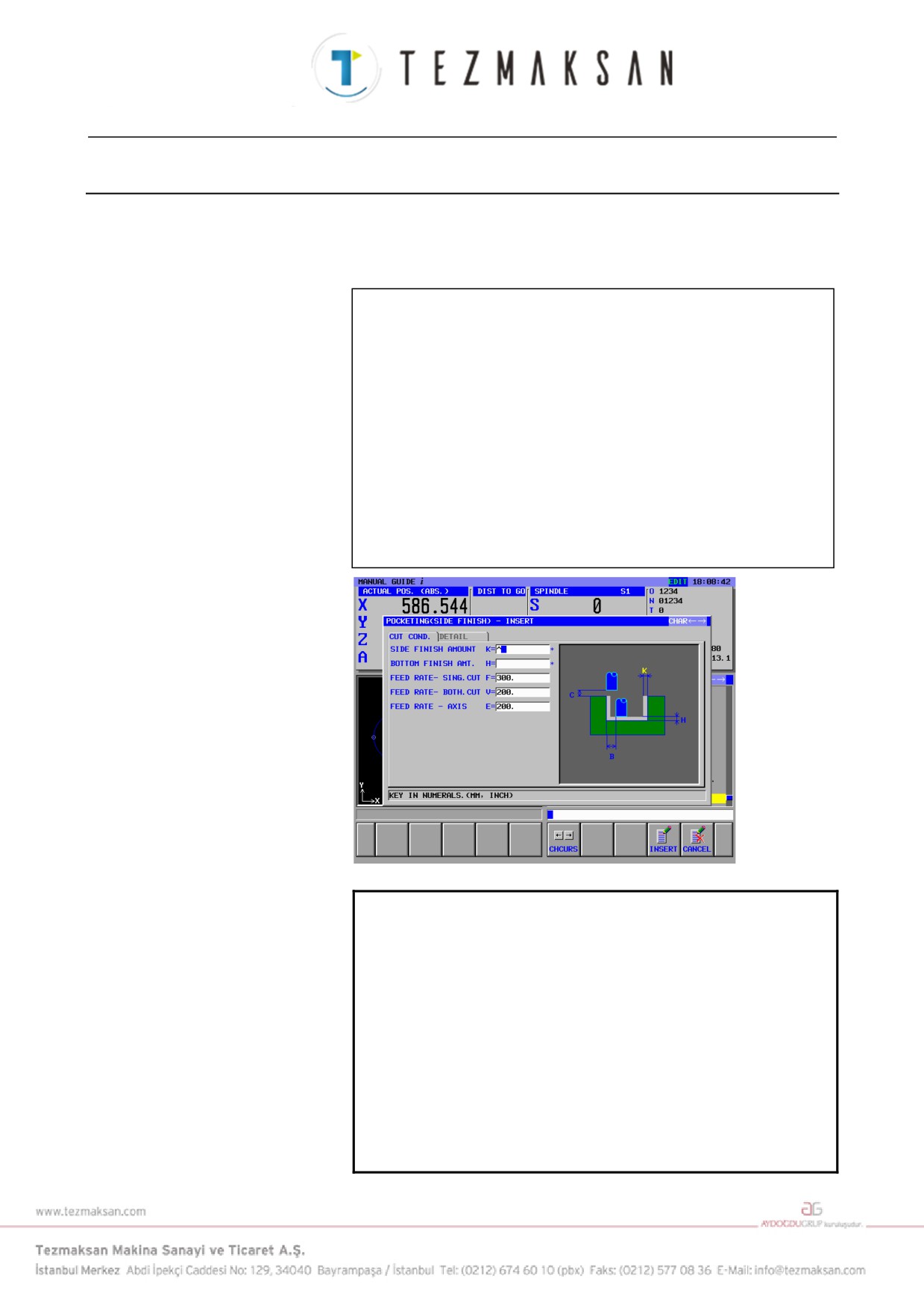

3.5.7.3 Cep yan son işlem otomatik çalışma komut satırını girme

3. işlemi girin : yüzey tornalama düz uçlu frezeyle (T01) cep yan ve alt

son işlemi.

Parça işleme tipini, kesme koşulunu ve diğerlerini girin.

(Soft-key menu for milling cycle menu)

[CYCLE]

(INSERT MILLING CYCLE)

→

↓

<<3.POCKETING (SIDE FINISH)>>

[SELECT]

(POCKETING (SIDE FINISH) - INSERT)

INPUT

(SIDE FINISH AMOUNT)

INPUT

(BOTTOM FINISH AMT.)

300 INPUT

(FEED RATE - SING.CUT)

200 INPUT

(FEED RATE - BOTH.CUT)

200 INPUT

(FEED RATE - AXIS)

[INSERT]

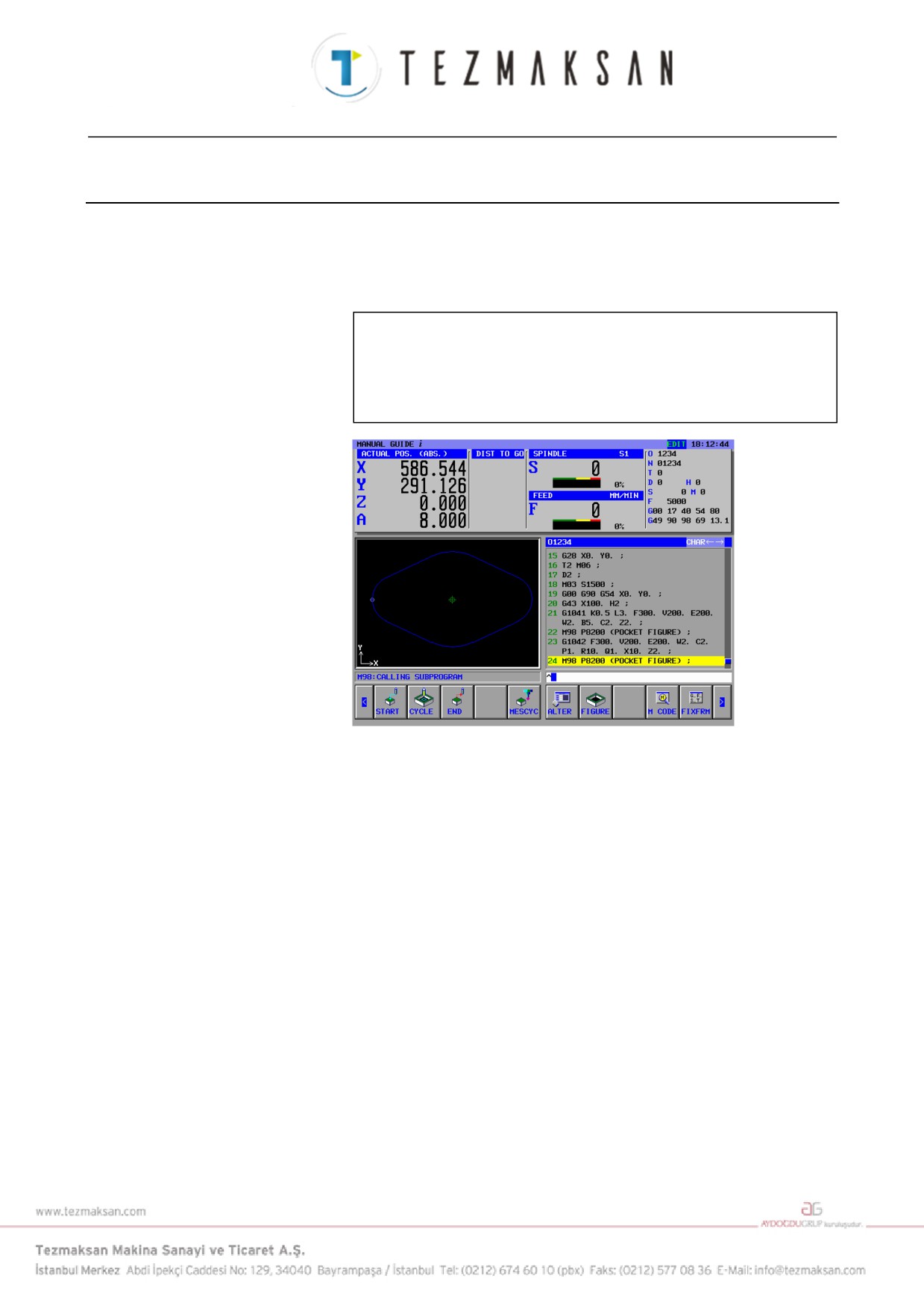

NOT

1 Otomatik çalışma parça işleme verileri menü

penceresinde kesme koşulu verileri dışındaki tüm

veriler otomatik olarak ayarlanır. Bununla birlikte

aynı tür önceden girilmiş olan otomatik çalışmada

girilen veriler kopyalanır, bu nedenle aynı tür

otomatik çalışma girmediyseniz verileri girmeniz

gerekir.

2 Otomatik çalışma parça işleme menüsünden

otomatik çalışma işleme tipini seçtiğinizde, imleçle

seçmek yerine doğrudan öğe numarası alınmasını

ve INPUT'u kullanabilirsiniz. (Bu durumda 3 INPUT

girin)

- 732 -

3. PARÇA İŞLEME MERKEZİ

PROGRAMLAMA ÖRNEĞİ

B-63874TR/05

3.5.8

Delik Açma için Takım Değiştirme ve İş Mili Döndürme

Komut Satırlarını Girme

3.5.8.1

ISO kodu formunu doğrudan girme

Delik açma için, takımları değiştirme, iş milini belirtme ve parça işleme

başlangıç noktasına yaklaşmayı içeren işlemlere yönelik komutlar

girin.

G28 G91 Z0. ; INSERT

(Z-axis reference position return)

G28 G91 X0. Y0. ; INSERT

(X/Y-axis reference position return)

T03 M06 ; INSERT

(Takım değişikliği)

D3 ; INSERT

(Takım verilerini seçme)

M03 S800 ; INSERT

(İş mili dönüşü)

G00 G90 G54 X0. Y0. ; INSERT (X/Y-axis approaching)

G43 Z100. H3 ; INSERT

(Z-eksenine yaklaşıyor)

3.5.8.2

Sabit formlu tümce menüsüyle girme

ISO-kodu formu alt programı, sabit formlu tümce menüsünden

girilebilir. 3.MILLING START şeklinde zaten hazırlanmış olan sabit

formlu tümce, “?” işareti şeklinde tanımlanmamış verilerin girilmesiyle

oluşturulmuştur, bu nedenle ayrıca son işlem için kullanılabilir.

(Frezeleme otomatik çalışma menüsü için yazılım tuşu grubu)

[START]

(INSERT STARTING COMMAND FOR MILLING)

<START>

↓

<<3.MILLING START>>

[INSERT]

NOT

Sabit formlu tümce menüsünde, tanımlanmayan

değerin “?” tarafından girildiği bir durum olabilir,

dolayısıyla bu durumda “?” değerini geçerli gerçek

işlemede kullanılabilen uygun değerle değiştirmeniz

gerekir.

İmleci

“?” işaretinin olduğu adrese yerleştirin,

sayısal verileri girin, sonra “ALTER”e basın.

Verileri değiştirdikten sonra programın sonundaki

EOB'ye geri döndürün.

- 734 -

B-63874TR/05

PROGRAMLAMA ÖRNEĞİ

3. PARÇA İŞLEME MERKEZİ

3.5.9

Delik Açma İşlemini Girme

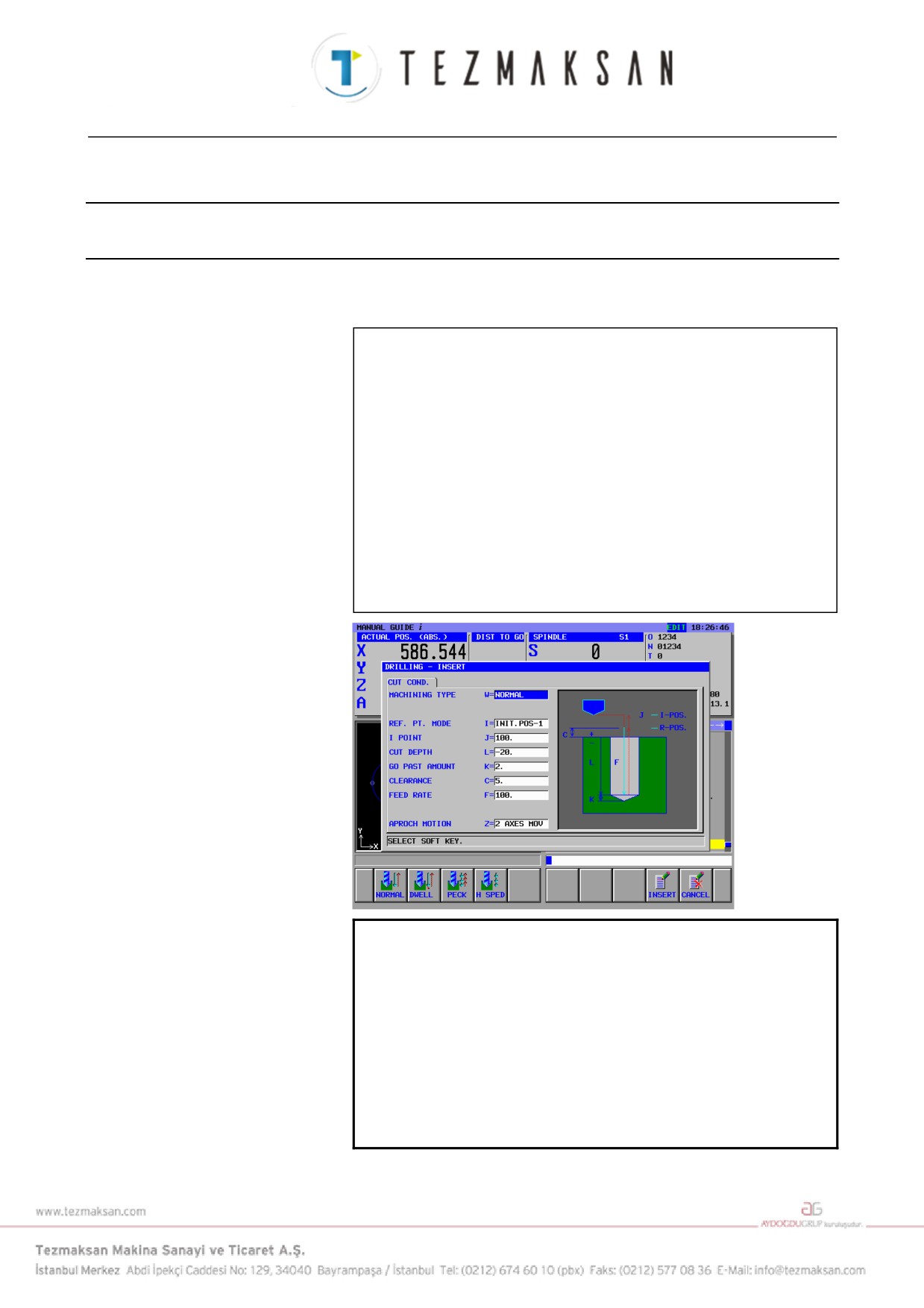

3.5.9.1 Delik açma otomatik çalışma komut satırı girme

4. işlemi girin : Matkapla delik açma (T0303).

Parça işleme tipini, kesme koşulunu ve diğerlerini girin.

(Frezeleme otomatik çalışma menüsü için yazılım tuşu menüsü)

[CYCLE]

(INSERT MILLING CYCLE)

↓

<<2.DRILLING>>

[SELECT]

(DRILLING - INSERT)

INPUT

(MACHINING TYPE)

INPUT

(REF.PT.MODE)

100INPUT

(I POINT)

-20 INPUT

(CUT DEPTH)

2 INPUT

(GO PAST AMOUNT)

5 INPUT

(CLEARANCE)

100 INPUT

(FEED RATE)

[INSERT]

NOT

1 Otomatik çalışma parça işleme verileri menü

penceresinde kesme koşulu verileri dışındaki tüm

veriler otomatik olarak ayarlanır. Bununla birlikte aynı

tür önceden girilmiş olan otomatik çalışmada girilen

veriler kopyalanır, bu nedenle aynı tür otomatik

çalışma girmediyseniz verileri girmeniz gerekir.

2 Otomatik çalışma parça işleme menüsünden otomatik

çalışma parça tipini seçtiğinizde, imleçle seçmek

yerine doğrudan öğe numarası alınmasını ve INPUT'u

kullanabilirsiniz. (Bu durumda 2 INPUT girin)

- 735 -

3. PARÇA İŞLEME MERKEZİ

PROGRAMLAMA ÖRNEĞİ

B-63874TR/05

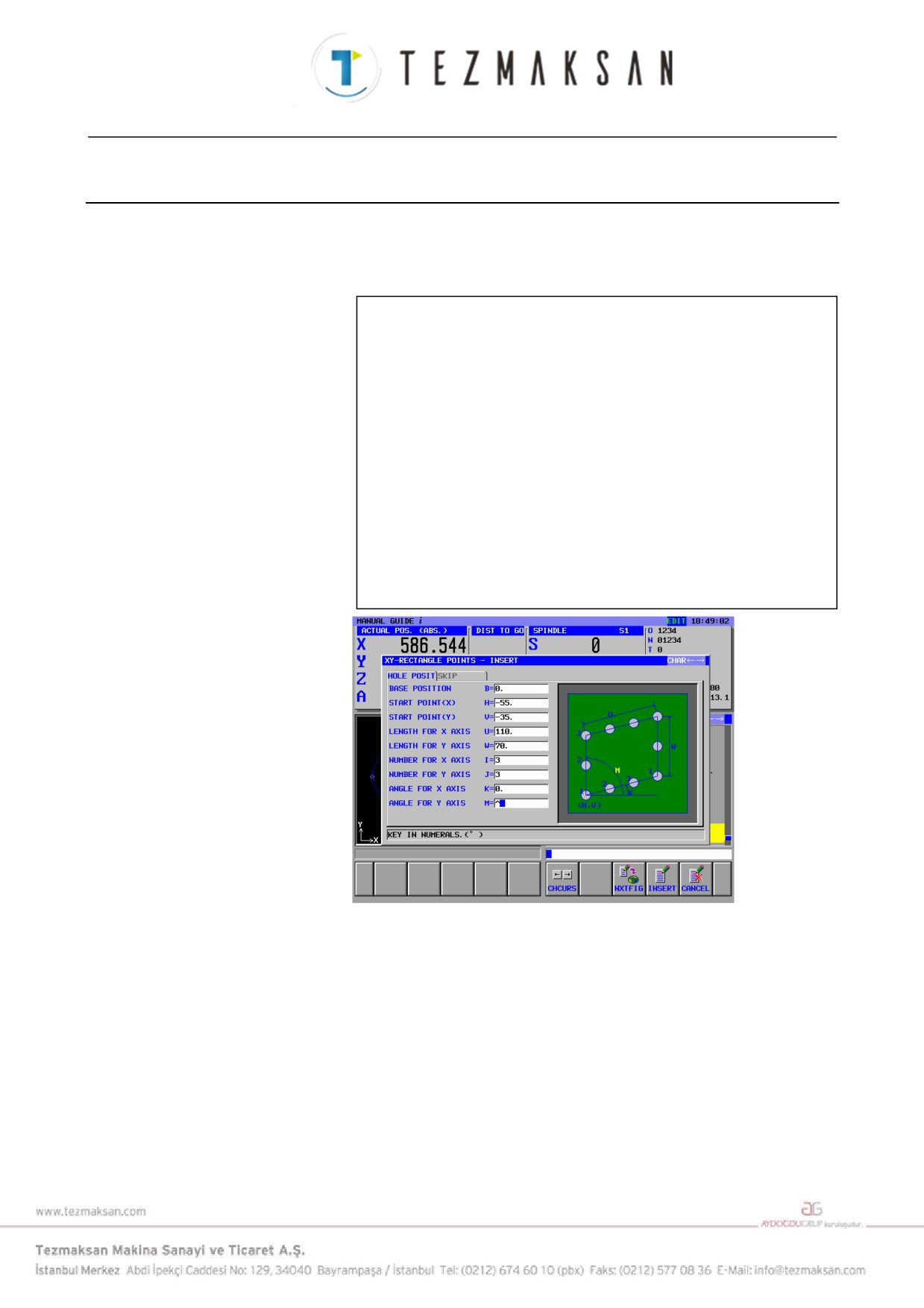

3.5.9.2 Delik konum bloğunu girme

Delik açma otomatik çalışma komut satırını ekleyerek, delik konumu

menüsü penceresi görüntülenir, bu yüzden YY-RECTANGLE POINTS”

öğesini seçin.

(INSERT MILLING FIGURE)

↓

<<5.XY-RECTANGLE POINTS>>

[SELECT]

(XY-RECTANGLE POINTS - INSERT)

0 INPUT

(BASE POSITION)

-55 INPUT

(START POINT (X))

-35 INPUT

(START POINT (Y))

110 INPUT

(LENGTH FOR X AXIS)

70 INPUT

(LENGTH FOR Y AXIS)

3 INPUT

(NUMBER FOR X AXIS)

3 INPUT

(NUMBER FOR Y AXIS)

0 INPUT

(ANGLE FOR A AXIS)

90 INPUT

(ANGLE FOR Y AXIS)

[INSERT]

- 736 -

B-63874TR/05

PROGRAMLAMA ÖRNEĞİ

3. PARÇA İŞLEME MERKEZİ

3.5.10

“END” (SON) Menüsündeki İşlemler

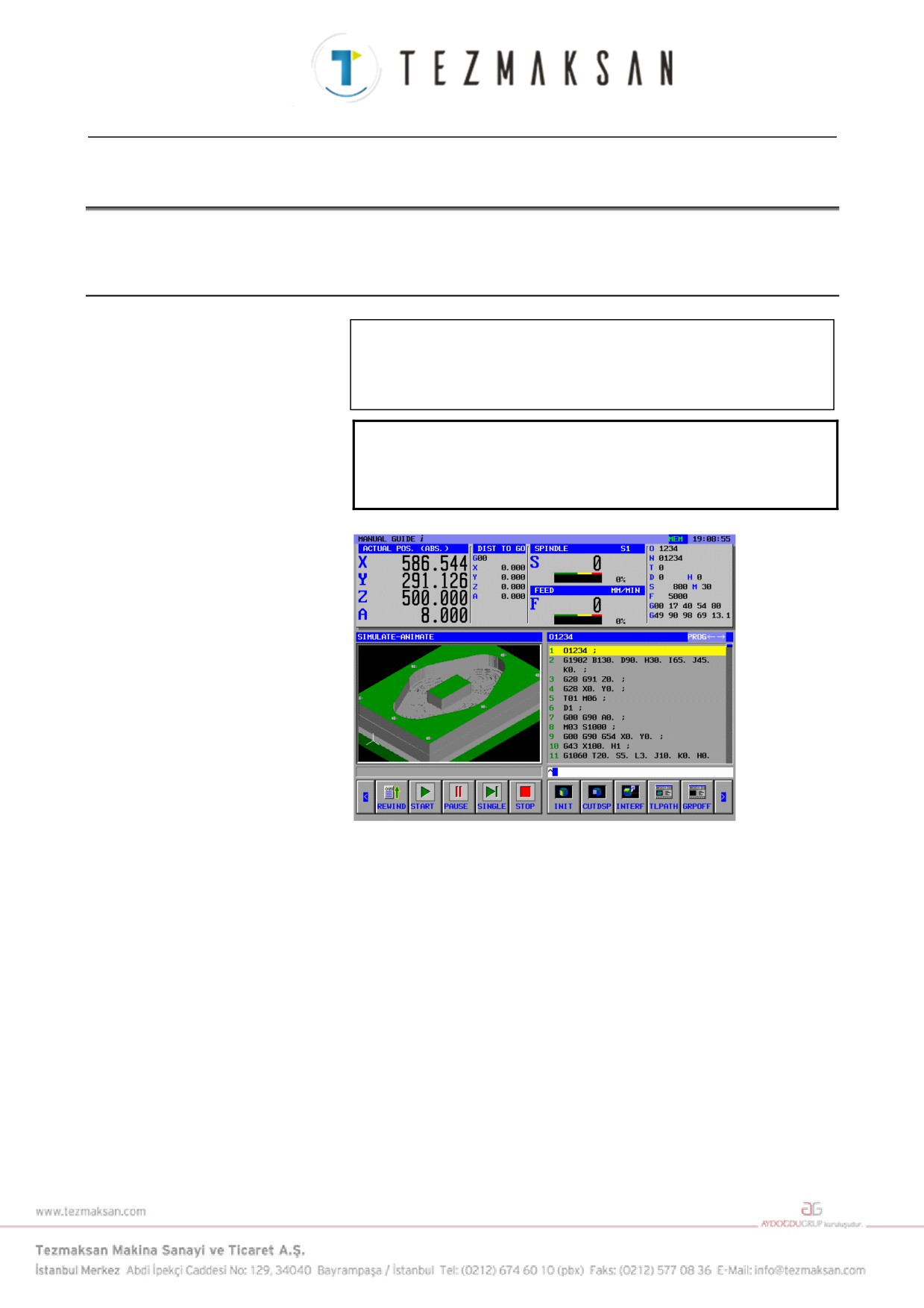

Tüm gerekli parça işleme programı girildi, bu nedenle son prosedürü

girin.

3.5.10.1 ISO kodu formunu doğrudan girme

İş mili durdurma, serbest bırakma ve G koduyla ISO kodu formunda

son M kodu ve diğerleri için komut satırlarını girin.

M05. ; INSERT

(İş mili durdurma)

G00 G90 Z100.. ; INSERT

(Serbest bırakma hareketi)

G28 G91 Z0. ; INSERT

(Referans konumuna geri dönüş)

M06 T0 ; INSERT

(Takım değişikliği)

M30 ; INSERT

(M-kodunu sonlandır)

3.5.10.2 Sabit formlu tümce menüsüyle girme

ISO-kodu formu alt programı, sabit formlu tümce menüsünden

girilebilir. Ama bu gibi bir durumda uygun sabit formlu tümcenin

önceden hazırlanması gerekir.

(Frezeleme otomatik çalışma menüsü için yazılım tuşu grubu)

[END]

<END>

↓

<<1.END OF PROGRAM>>

[INSERT]

NOT

Sabit formlu tümce menüsünde, tanımlanmayan

değerin “?” tarafından girildiği bir durum olabilir,

dolayısıyla bu durumda “?” değerini geçerli gerçek

işlemede kullanılabilen uygun değerle değiştirmeniz

gerekir.

- 737 -

A. PARAMETRELER

B-63874TR/05

A.1

GEREKLİ PARAMETRELER

A.1.1

Temel Seçenekler için Gerekli Parametreler

MANUAL GUIDE i'yi kullanmak için aşağıdaki parametreleri

ayarlamaya dikkat edin:

(1)

No.8701#4 = 1

“Boşluk” P kodu makro değişkenlerini okuma etkinleştirilir.

(Series 30i'de bu parametre gerekli değildir.)

(2)

No.3201#6 = 1

Program kaydı, M sonuç kodlarıyla (M02, M30, ve M99) sona ermez.

(3)

No.8650#0 = 1

Reset tuşuna basıldığında C-EXE, uygulama programına bir tuş

kodu geçirir.

(4)

No.8701#6 = 1

TV kontrolü ON olarak ayarlandığında, düzenleme işlemleri hata

olarak kabul edilmez. (Series 30i'de bu parametre gerekli değildir.)

(5)

No.3112#0 (SGD) = 0

Bu parametre, servo dalga şekli görüntüsünü etkinleştirir veya

devre dışı bırakır. Bu parametre 1 olarak ayarlandığında, diğer

grafik fonksiyonları kullanılamaz.

(Series 30i'de bu parametre gerekli değildir.)

(6)

No.3103#3 = 1

Kişisel bir bilgisayara (Ethernet kartı veya HSSB kartı ile) bağlı

FS160i ve NC sistemlerinde, NC yazılımı [HELP] tuşunu okur ve

ekranları C-EXE ekranı görüntülendiğinde bile değiştirir.

Bunu engellemek için, parametre No.

3103'ün bit

3'ünü

1'e

ayarlayın. Böylece NC yazılımı C-EXE ekranı görüntülenirken

[HELP] tuşu basmalarını yok sayar.

(Series 30i'de bu parametre gerekli değildir.)

(7)

No.9000#0 = 0

Bu parametre, hata ayıklama parça işleme makro programı içindir.

Bu parametre 1 olarak ayarlanırsa, Manual Guide I doğru şekilde

çalışmaz.

(8)

No.3106#6 = 1

C dili yürütücüsü fonksiyonu bu parametreye başvurur. Bu para-

metre 1 olarak ayarlanırsa, Eğik yüz parça işleme doğru şekilde

çalışmaz.

(Üç boyutlu koordinat dönüşümü olması durumunda sistem bu

parametreyi kontrol eder.)

(9)

No.8650#1 = 1

C dili yürütücüsü ekranının görüntülenmesi sırasında, Alarm

ekranı alarm verildiğinde değiştirilmez.

(10) No.9000#7 = 0

Bu bit ayarlanırsa, MANUAL GUIDE i işlem sırasında ekranı

güncellemez ve otomatik çalışmanın yürütülmesi normal şekilde

gerçekleştirilmez.

(11) No.8650#2 = 1

Series 30i için Standart MDI tuşunu, ON olarak ayarladığınızdan

lütfen emin olunuz.

(Series 16i/18i/21i'de bu parametre gerekli değildir.)

- 742 -

B-63874TR/05

A. PARAMETRELER

(12) No.14853#7 = 1

Yeni özellikleri temel alan işlemedeki program pencere ekranı

kullanılır. (Kaydırma çubuğu görüntülenir)

(Series 16i/18i/21i'de bu parametre gerekli değildir.)

A.1.2

Parça işleme Simülasyonu için Gerekli Parametreler

Parça işleme simülasyonunu gerçekleştirmek için aşağıdaki parametreleri

ayarlamaya dikkat edin:

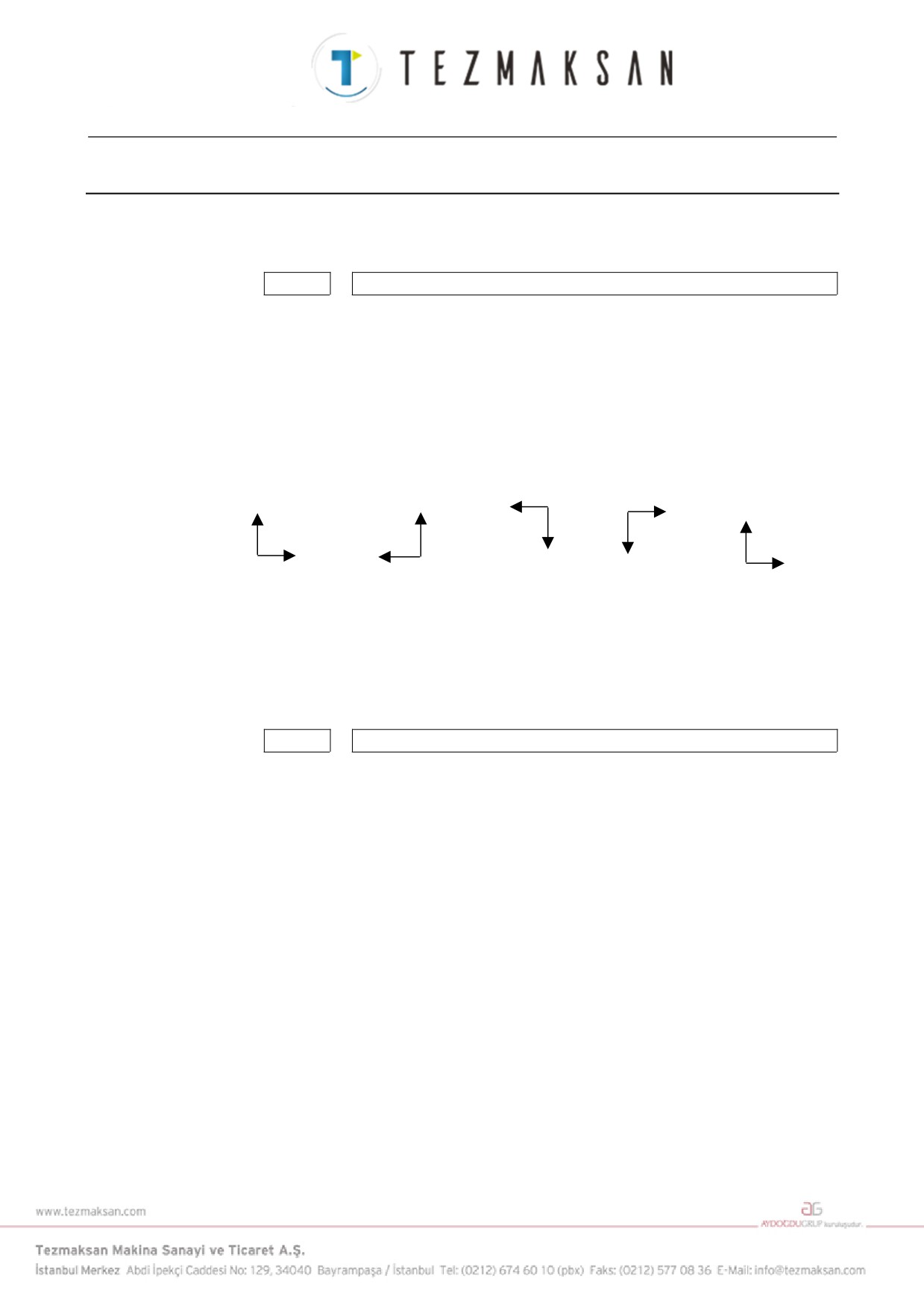

(1)

No.14706≠0

İş mili 1'in üç temel ekseninin yönleri

Koşullar)

•

Karmaşık parça işleme için tek yollu T series, M series

ve CNC'ler

•

İki yollu T series

Yol 1 için her zaman bu parametreyi ayarlayın.

Yol 2 için

Parametre No.

27401'in bit

0'ı

(SME)

1 olarak

ayarlandığında

•

Üç yollu T series

Yol 1 için her zaman bu parametreyi ayarlayın.

Yol 2 için

Parametre No.

27401'in bit

0'ı

(SME)

1 olarak

ayarlandığında

Yol 3 için

Parametre No.

27402'nin bit

0'ı

(TME)

1 olarak

ayarlandığında

(2)

No.14707≠0

İş mili 2'in üç temel ekseninin yönleri

Koşullar)

Parametre No. 14702'in bit 1'i (SUB) 1 olarak ayarlandığında

(Alt iş mili sağlanır.):

•

Tek yollu T series için, her zaman bu parametreyi ayarlayın.

•

İki yollu T series için:

Yol 1 için

Parametre No. 14701'in bit 1'i (FSE) 1 olarak

ayarlandığında

Yol 2 için

Parametre No. 27401'in bit 1'i (SSE) 1 olarak

ayarlandığında

•

Üç yollu T series için:

Yol 1 için

Parametre No. 14701'in bit 1'i (FSE) 1 olarak

ayarlandığında

Yol 2 için

Parametre No. 27401'in bit 1'i (SSE) 1 olarak

ayarlandığında

Yol 3 için

Parametre No. 27402'nin bit 1'i (TSE) 1 olarak

ayarlandığında.

- 743 -

A. PARAMETRELER

B-63874TR/05

A.1.3 Temel Seçenek dışındaki Diğer Seçenekler için Gerekli

Parametreler (Yalnızca Series 30i için)

Series 30i'de Temel seçenek dışındaki başka bir isteğe bağlı fonksiyonu

kullanmak için aşağıdaki parametreleri ayarlamaya dikkat edin:

(1) No.9071 ≠ 0

Bu parametre, MANUAL GUIDE i P-CODE makro numarasına

aşağıdaki şekilde ayarlanır.

Parça İşleme Merkezi

:= 90

Torna Tezgahı

:= 91

(2) No.9072 ≠ 0

Bu parametre, Makro programı Yürütmede sürekli Makro

tümcesiyle işlem yapmak için komut satırı numarasına ayarlanır.

MANUAL GUIDE i, 1 olmasını önerir.

- 744 -

B-63874TR/05

A. PARAMETRELER

A.2 TEMEL PARAMETRELER

A.2.1 Ekran Görüntüsü Renk Paleti için Ayarlar (No.2)

Bu parametreler, ekran bileşenlerini görüntülemek için kullanılan

renkleri ayarlar. Ekran görüntüsü renk numarası* için renk ayar verileri

(1'den 16'ya kadar)

•

“xxyyzz” formatında 6 basamaklı sayıyla renk ayar verilerini

belirtin.

(xx:Kırmızı için değer, yy:Yeşil için değer, zz:Mavi için değer)

•

Her bir renk değerinin geçerli veri aralığı, 0'dan 63'e kadardır.

63'den daha büyük bir değer 63 olarak yorumlanır.

•

Altı basamaktan daha az bir sayı için, tüm belirtilmeyen basamaklar

yüksek değerli olarak yorumlanır ve 0 olduğu varsayılır.

14480

DSPCOL17

DSPCOL17 : Özel karakter rengi.

Bu değer 0 ise, özel karakter rengi kırmızı olur (630000).

- 745 -

A. PARAMETRELER

B-63874TR/05

A.2.2

Genel İşlemler için Parametreler

14700

MGI

CS2

CS1

PWD

PWD 0 : Güç açıldığında, sistem Manual Guide ekranına geçirilmez.

1 : Güç açıldığında, sistem Manual Guide ekranına geçirilir.

CS1= 0, CS2 = 0 : Güç açıldığında, özel ekran görüntülenmez.

CS1= 1, CS2 = 0 : Güç açıldığında, Özel Ekran 1 (AUX) görüntülenir.

CS1= 0, CS2 = 1 : Güç açıldığında, Özel Ekran 3 (MCR) görüntülenir.

CS1= 1, CS2 = 1 : Güç açıldığında, Özel Ekran 2 (MENU) görüntülenir.

MGI 0 : MANUAL GUIDE i etkinleştirilir.

1 : MANUAL GUIDE i devre dışı bırakılır.

14701

PCK

CLP2

CLP1

FSP

FMP

FSE

FSE 0 : Takım değiştirme noktası 1, iş mili 2 ile kullanılamaz.

1 : Takım değiştirme noktası 1, iş mili 2 ile kullanılabilir.

NOT

FSE yalnızca No.14702 SUB(#1)

1 olması

durumunda kullanılabilir.

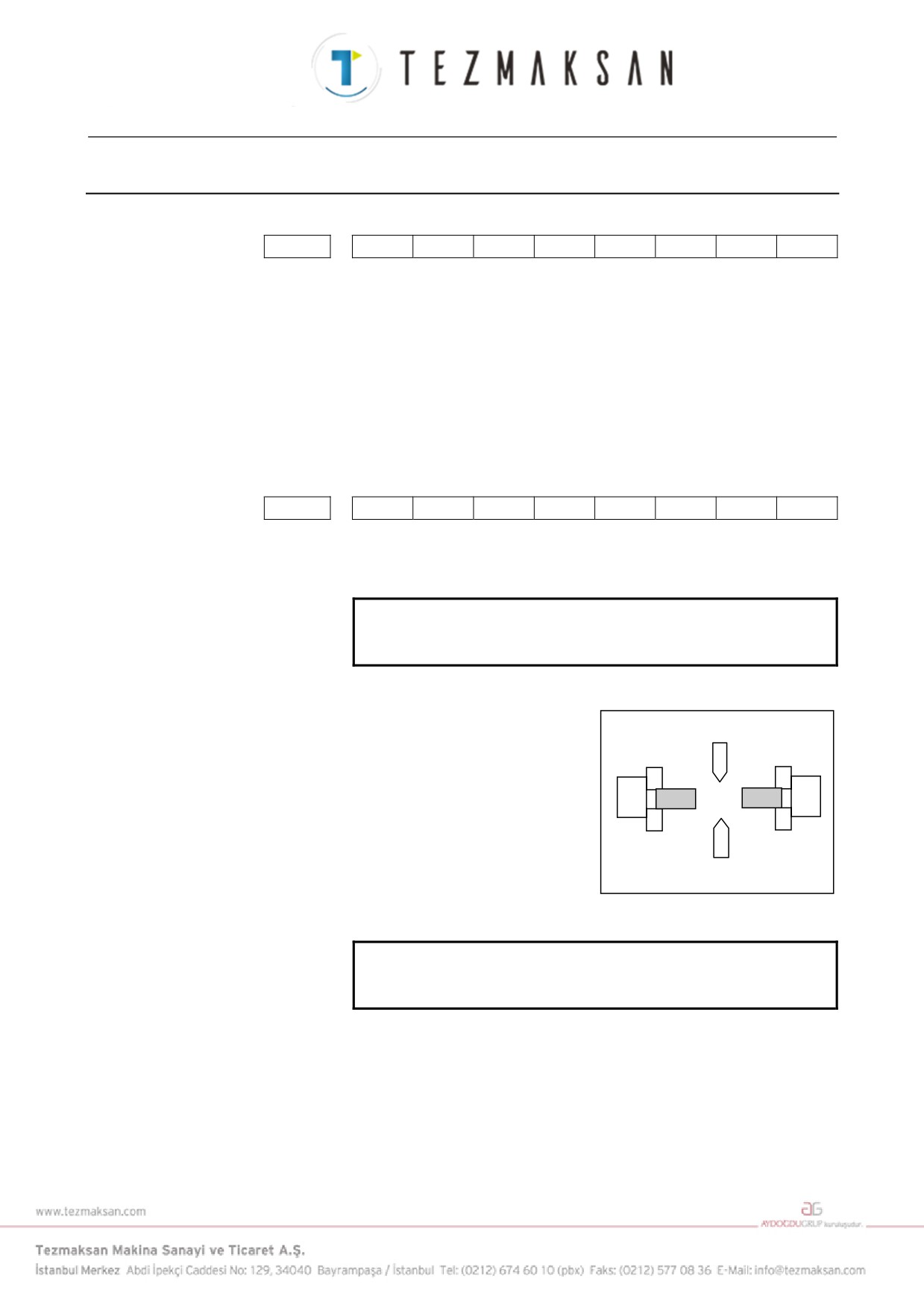

FMP 0 : Takım değiştirme noktası 1,

FMP=0, FSP=0

iş mili 1'in üzerine yerleştirilir.

1 : Takım değiştirme noktası 1,

iş mili 1'in altına yerleştirilir.

FSP 0 : Takım değiştirme noktası 1,

iş mili 2'nin üzerine yerleştirilir.

1 : Takım değiştirme noktası 1,

FMP=1, FSP=1

iş mili 2'nin altına yerleştirilir.

NOT

FSP yalnızca No.14702 SUB(#1) = 1 ve No.14701

FSE(#1) = 1 olması durumunda kullanılabilir.

CLP1= 0, CLP2 = 0 : Pano boyutu 1024 bayt olarak ayarlanır.

CLP1= 1, CLP2 = 0 : Pano boyutu 2048 bayt olarak ayarlanır.

CLP1= 0, CLP2 = 1 : Pano boyutu 4096 bayt olarak ayarlanır.

CLP1= 1, CLP 2 = 1 : Pano boyutu 8192 bayt olarak ayarlanır.

PCK 0 : İşlem Listesi Düzenleme Fonksiyonu : Her bir iş milinin program kontrolü

fonksiyonu için [ADD /] ve [DEL /] yazılım tuşu görüntülenmez.

1 : İşlem Listesi Düzenleme Fonksiyonu : Her bir iş milinin program

kontrolü fonksiyonu için [ADD /] ve [DEL /] yazılım tuşu görüntülenir.

- 746 -

B-63874TR/05

A. PARAMETRELER

14702

SFA

SFB

SFC

SFD

SUB

MT1

MT1 0 : Dikey.

1 : Yatay (ayna sol tarafta bulunur).

SUB 0 : Alt iş mili sağlanmaz.

1 : Alt iş mili sağlanır.

SFD 0 : G266#5 (SFRD)=0 ve G266#4 (SRVD)=1 ise, normal dönme varsayılır

G266#5 (SFRD)=1 ve G266#4 (SRVD)=0 ise, ters dönme varsayılır

1 : G266#5 (SFRD)=1 ve G266#4 (SRVD)=0 ise, normal dönme varsayılır

G266#5 (SFRD)=0 ve G266#4 (SRVD)=1 ise, ters dönme varsayılır

SFC 0 : G204#5 (SFRC)=0 ve G204#4 (SRVC)=1 ise, normal dönme varsayılır

G204#5 (SFRC)=1 ve G204#4 (SRVC)=0 ise, ters dönme varsayılır

1 : G204#5 (SFRC)=1 ve G204#4 (SRVC)=0 ise, normal dönme varsayılır

G204#5 (SFRC)=0 ve G204#4 (SRVC)=1 ise, ters dönme varsayılır

SFB 0 : G074#5 (SFRB)=0 ve G074#4 (SRVB)=1 ise, normal dönme varsayılır

G074#5 (SFRB)=1 ve G074#4 (SRVB)=0 ise, ters dönme varsayılır

1 : G074#5 (SFRB)=1 ve G074#4 (SRVB)=0 ise, normal dönme varsayılır

G074#5 (SFRB)=0 ve G074#4 (SRVB)=1 ise, ters dönme varsayılır

SFA 0 : G070#5 (SFRA)=0 ve G070#4 (SRVA)=1 ise, normal dönme varsayılır

G070#5 (SFRA)=1 ve G070#4 (SRVA)=0 ise, ters dönme varsayılır

1 : G070#5 (SFRA)=1 ve G070#4 (SRVA)=0 ise, normal dönme varsayılır

G070#5 (SFRA)=0 ve G070#4 (SRVA)=1 ise, ters dönme varsayılır

- 747 -

A. PARAMETRELER

B-63874TR/05

14703

G62

NCC

TAB

LST

GDM

SFN

FDS

FDS 0 :

Devirde ilerleme esnasında, gerçek besleme hızı temel ekranda

dakikada ilerleme şeklinde görüntülenir.

1 :

Devirde ilerleme süresince, gerçek besleme hızı temel ekranda devirde

ilerleme şeklinde görüntülenir. (“3. Tümü bir ekranda”ya başvurun.)

SFN 0 :

Yazılım tuşlarının alt kısmında, kısayol numaraları görüntülenir.

1 :

Yazılım tuşlarının alt kısmında, kısayol numaraları görüntülenir.

GDM 0 :

CNC, karmaşık parça işleme için CNC olduğunda, T veya M moduna

göre yalnızca tek bir kılavuz mesajı görüntülenir.

1 :

CNC, karmaşık parça işleme için CNC olduğunda, mod ayarına

bakmaksızın hem T hem de M modu için kılavuz mesajları görüntülenir.

(“3. Tümü bir ekranda”ya başvurun.)

LST 0 :

[EDTCEL] yazılım tuşu görüntülenmez.

1 :

[EDTCEL] yazılım tuşu görüntülenir.

TAB 0 :

Çoklu sekme ekranında, düzenleme kutusunun en aşağısındaki [INPUT]

tuşuna basıldığında imleç otomatik olarak bir sonraki sekmeye gitmez.

1 :

Çoklu sekme ekranında, düzenleme kutusunun en aşağısındaki [INPUT]

tuşuna basıldığında imleç otomatik olarak bir sonraki sekmeye gider.

NCC 0 :

NC ifadesi dönüşümünde, genişleme öncesindeki 4 haneli G kodu

otomatik çalışma parça parça işleme komutları açıklama olarak verilir.

1 :

NC ifadesi dönüşümünde, genişleme öncesindeki 4 haneli G kodu

otomatik çalışma parça işleme komutları açıklama olarak verilmez.

G62 0 :

G62.4 sinyalinin ekran görüntüsünü görünür ya da görünmez

yapmasını sağlayan özellik devre dışı bırakılır.

1 :

G62.4 sinyalinin ekran görüntüsünü görünür ya da görünmez

yapmasını sağlayan özellik etkinleştirilir.

14704

DXC

DZX

DXY

IJK

LDM

SLM

PWO

PTO

PTO 0 :

İşlem süresince, takım ofset ayarı ekranında veri girişi engellenir.

1 :

İşlem süresince, takım ofset ayarı ekranında veri girişi engellenmez.

PWO 0 :

İşlem süresince, iş parçası merkez ofset ayarı ekranında veri girişi

engellenir.

1 :

İşlem süresince, iş parçası merkez ofset ayarı ekranında veri girişi

engellenmez.

SLM 0 :

İş mili yük metresi görüntülenir.

1 :

İş mili yük metresi görüntülenmez.

LDM 0 :

Servo yük metresi görüntülenir.

1 :

Servo yük metresi görüntülenmez.

IJK 0 :

Çevre programındaki yay komutu, IJK biçiminde verilir.

1 :

Çevre programındaki yay komutu, R biçiminde verilir.

Açıklama) çevre programı : “Çevre Programlarına Giriş”e başvurun.

- 748 -

B-63874TR/05

A. PARAMETRELER

DXY 0 : XY düzlemi çevre programındaki X koordinatı, yarıçap değeri olarak

verilir.

1 : XY düzlemi çevre programındaki X koordinatı, çap değeri olarak

verilir.

DZX 0 : ZX düzlemi çevre programındaki X koordinatı, yarıçap değeri olarak

verilir.

1 : ZX düzlemi çevre programındaki X koordinatı, çap değeri olarak

verilir.

DXC 0 : XC düzlemi çevre programındaki X koordinatı, yarıçap değeri olarak

verilir.

1 : XC düzlemi çevre programındaki X koordinatı, çap değeri olarak

verilir.

NOT

Torna tezgahında çap programlama kullanıldığında,

DXY, DZX ve DXC'nin 1'e ayarlandığından emin

olun. (Yukarıdaki durumda parametre No.1006#3

(DIA) = 1'dir.)

- 749 -

A. PARAMETRELER

B-63874TR/05

A.2.3

Tezgahın Eksen Yapılandırması için Parametreler

Bu parametreler tezgahın eksen yapılandırmasını ayarlar. (Parça işleme

simülasyonunda kullanılır.)

14706

DRCTS1

(FANUC standart ayarları = 20 veya 16)

DRCTS 1 :

Ana iş mili için İş Parçası koordinat numarası

Sağ koordinat sistemi, sağ = +Z, yukarı = +X

Sağ koordinat sistemi, sağ = -Z, yukarı = +X

Sağ koordinat sistemi, sağ = -Z, yukarı = -X

Sağ koordinat sistemi, sağ = +Z, yukarı = -X

Sağ koordinat sistemi, sağ = +X, yukarı = +Z

FANUC standart ayarları = 20 :

Dikey parça işleme merkezi/dikey torna

FANUC standart ayarları = 16 :

Yatay parça işleme merkezi/yatay torna tezgahı

14707

DRCTS2

(FANUC standart ayarları = 0 : Kullanmayın)

DRCTS 2 :

Varsa, alt iş mili için İş parçası koordinatının sayısı

Sağ koordinat sistemi, sağ = +Z, yukarı = +X

Sağ koordinat sistemi, sağ = -Z, yukarı = +X

Sağ koordinat sistemi, sağ = -Z, yukarı = -X

Sağ koordinat sistemi, sağ = +Z, yukarı = -X

Sağ koordinat sistemi, sağ = +X, yukarı = +Z

- 750 -

B-63874TR/05

A. PARAMETRELER

A.2.4

İş Mili Durum Görüntüsü Ayarları

Bu parametreler, temel ekranda iş mili durum görüntüsünü ayarlar.

14710

AST

(FANUC standart ayarları = 0)

AST 0 : Karmaşık parça işleme için bir CNC birimi kullanıldığında, temel

ekrandaki geçerli iş mili hızı/iş mili yük oranı/iş mili durumu görüntüsü,

otomatik olarak tornalama moduna geçirilmez.

≠0 : İş mili numarası: Karmaşık parça işleme için bir CNC birimi

kullanıldığında, temel ekrandaki geçerli iş mili hızı/iş mili yük oranı/iş

mili durumu görüntüsü, otomatik olarak tornalama modundaki belirli

bir iş mili numarası ekranına geçirilir.

14711

ASM

(FANUC standart ayarları = 0)

ASM 0 : Karmaşık parça işleme için bir CNC birimi kullanıldığında, temel

ekrandaki geçerli iş mili hızı/iş mili yük oranı/iş mili durumu görüntüsü,

otomatik olarak frezeleme moduna geçirilmez.

≠0 : İş mili numarası: Karmaşık parça işleme için bir CNC birimi

kullanıldığında, temel ekrandaki geçerli iş mili hızı/iş mili yük oranı/iş

mili durumu görüntüsü, otomatik olarak frezeleme modundaki belirli

bir iş mili numarası görüntüsüne geçirilir.

A.2.5 Görüntü Dili Ayarı

Bu parametre Manual Guide i ekranının dilini ayarlar.

14712

MSGLANG

(FANUC standart ayarları = 0)

MSGLANG

0 :

NC'nin görüntülediği dil ayarı varsayılır. Ancak, bu İngilizce,

Japonca, Almanca, Fransızca, İtalyanca, İspanyolca, İsveççe, Çekçe,

Portekizce veya Lehçe dışındaki bir dilse, MANUAL GUIDE i

İngilizce görüntülenir.

1 :

İngilizce

2 :

Japonca

3 :

Almanca

4 :

Fransızca

5 :

İtalyanca

6 :

İspanyolca

7 :

İsveççe

8 :

Çekçe

9 :

Portekizce

10 :

Lehçe

yukarıdakilerin haricinde :

İngilizce

NOT

Japonca, Almanca, Fransızca veya İtalyanca'yı

görüntülemek için Dil dosyası 1 gerekir.

İspanyolca, Çekçe, Portekizce veya Lehçe'yi

görüntülemek için ise dil dosyası 2 gerekir.

- 751 -

A. PARAMETRELER

B-63874TR/05

A.2.6

Grafik Görüntüsü Ayarları

Bu parametreler grafik görüntüsünü ayarlar.

14713

GRPSCALE

(FANUC standart ayarları = 0)

GRPSCALE : Grafik büyütme veya küçültme için ölçeklendirme birimi.

Ölçeklendirme birimi = 64/GRPSCALE

(Geçerli veri aralığı: 0'dan 255'e kadar. 0 ayarlanırsa 64 varsayılır.)

14714

GRPMOVEH

(FANUC standart ayarları = 0)

GRPMOVEH : Grafik yatay hareket birimi (nokta)

(Geçerli veri aralığı: 0'dan 255'e kadar. 0 ayarlanırsa 64 nokta varsayılır.)

14715

GRPMOVEV

(FANUC standart ayarları = 0)

GRPMOVEV : Grafik dikey hareket birimi (nokta)

(Geçerli veri aralığı: 0'dan 255'e kadar. 0 ayarlanırsa 35 nokta varsayılır.)

14716

GRPROTA

(FANUC standart ayarları = 0)

GRPROTA : Grafik döndürme yönü hareketi birimi (açı)

(Geçerli veri aralığı: 0'dan 255'e kadar. 0 ayarlanırsa 10 derece varsayılır.)

- 752 -

B-63874TR/05

A. PARAMETRELER

A.2.7

Parça işleme Simülasyon Eksenleri için Ayarlar

Bu parametreler parça işleme simülasyonunu ayarlar.

14717

SMLCNO

(FANUC standart ayarları = 0)

SMLCNO :

Dönme (Cs) ekseni numarası

Geçerli veri aralığı:

0'dan kontrol edilen eksenlerin sayısına kadar.

NOT

1 Ana iş milinin bir Cs ekseninin olması durumunda

lütfen yalnızca No.14717'yi ayarlamaya dikkat edin.

Cs ekseni veya Canlandırma seçeneği yoksa

ayarlama gereksizdir.

2 Ana ve alt iş milli iki Cs ekseni olması durumunda,

No.27301, No.27302 ve No.27312 #0 parametre-

lerinin ayarlandığından emin olun. No.14717, Cs

ekseni için çalışma numarası olarak aşağıdaki

şekilde kullanılır.

27312#0 = 1 olduğunda, No. 14717, iş mili seçim

komutu

(G1998) tarafından No.27301 veya

No.27302 değerine yeniden yazdırılır. Bu nedenle

No.27312

#0=1 olması durumunda, lütfen

Frezeleme otomatik çalışmalarından önce İş mili

seçim komutunun

(G1998) belirtilmesine dikkat

edin.

4 İş mili seçim komutu (G1998) ile ilgili olarak, lütfen

“9.5 Canlandırma için veri ayarı”na başvurun.

14718

SMLRTNO

(FANUC standart ayarları = 0)

SMLRTNO :

Takım kafası veya tablaya eğim veren dönme (Cs) ekseni numarası

Geçerli veri aralığı: 0'dan kontrol edilen eksenlerin sayısına kadar

NOT

No.14718, Simülasyon veya Tornalama otomatik

çalışmalarında kullanılır.

Bu nedenle, tezgahın takım kafasına veya tablaya

eğim veren bir dönme ekseni varsa, lütfen bu

parametreleri ayarlamaya dikkat edin.

Böyle bir eksen ya da canlandırma seçeneği yoksa

ayarlamaya gerek yoktur.

- 753 -

A. PARAMETRELER

B-63874TR/05

A.2.8 Alt Program Seçim Ekranları için Ayarlar

Bu parametreler, alt program seçim ekranlarının kayıt başlatma/

sonlandırma numaralarını ayarlar.

14720

TFIGSNO

(FANUC standart ayarları = 0)

TFIGSNO : Tornalama alt programı seçim ekranının kayıt başlatma numarası.

14721

TFIGENO

(FANUC standart ayarları = 0)

TFIGENO : Tornalama alt programı seçim ekranının kayıt sonlandırma numarası.

14722

MFIGSNO

(FANUC standart ayarları = 0)

MFIGSNO : Frezeleme alt programı seçim ekranının kayıt başlatma numarası.

14723

MFIGENO

(FANUC standart ayarları = 0)

MFIGENO : Frezeleme alt programı seçim ekranının kayıt sonlandırma numarası.

- 754 -

B-63874TR/05

A. PARAMETRELER

A.2.9

Ekran Görüntüsü Renk Paleti için Ayarlar

Bu parametreler, ekran bileşenlerini görüntülemek için kullanılan

renkleri ayarlar. Ekran görüntüsü renk numarası* için renk ayar verileri

(1'den 16'ya kadar)

•

“xxyyzz” biçiminde, 6 basamaklı sayıyla renk ayar verilerini

belirtin.

(xx:Kırmızı için değer, yy:Yeşil için değer, zz:Mavi için değer)

•

Her bir renk değeri geçerli veri aralığı 0'dan 63'e kadardır. 63'den

daha büyük bir değer 63 olarak yorumlanır.

•

Altı basamaktan daha az bir sayı için tüm belirtilmeyen

basamaklar yüksek değerli olarak yorumlanır ve

0 olduğu

varsayılır.

14724

DSPCOL1

DSPCOL1 :

Temel ekranda program görüntüleme bölümündeki imlecin rengi.

14725

DSPCOL2

DSPCOL2 :

Sistem başlık görüntüsü bölümündeki alarmları görüntülemek için

kullanılır.

14726

DSPCOL3

DSPCOL3 :

Sistem başlık görüntüsü bölümündeki mod ve satır numarasını

görüntülemek için kullanılır.

14727

DSPCOL4

DSPCOL4 :

Alarm göstergesinin ve yük metrenin arka planını görüntülemek için

kullanılır.

14728

DSPCOL5

DSPCOL5 :

Durum görüntüsü bölümündeki başlığın arka planını, yazılım tuşu

karakterlerini, öğe adı karakterlerini ve kaydırma çubuğunun kaydırma

kutusunu görüntülemek için kullanılır.

14729

DSPCOL6

DSPCOL6 :

Seçim ekranlarının seri numaralarını görüntülemek için kullanılır.

14730

DSPCOL7

DSPCOL7 :

Sistem başlık görüntüsü bölümünün arka planını görüntülemek için

kullanılır.

14731

DSPCOL8

DSPCOL8 :

Başlık bölümündeki karakterleri görüntülemek için kullanılır.

- 755 -

A. PARAMETRELER

B-63874TR/05

14732

DSPCOL9

DSPCOL9 :

Temel ekrandaki modu ve rasgele şekillerin malzeme öğelerini

görüntülemek için kullanılır.

14733

DSPCOL10

DSPCOL10 :

Çerçeveleri görüntülemek için kullanılır.

14734

DSPCOL11

DSPCOL11 :

İşlem listesi düzenleme fonksiyonu tarafından düzenlenemeyen

hücreleri görüntülemek için kullanılır.

14735

DSPCOL12

DSPCOL12 :

Durum görüntüsü bölümünün arka planını görüntülemek için kullanılır.

14736

DSPCOL13

DSPCOL13 :

Yük metreye ait barı görüntülemek için kullanılır.

14737

DSPCOL14

DSPCOL14 :

İmleç modunun arka planını görüntülemek için kullanılır.

14738

DSPCOL15

DSPCOL15 :

Pencere gölgelerini görüntülemek için kullanılır.

14739

DSPCOL16

DSPCOL16 :

Temel ekranın arka planını görüntülemek için kullanılır.

Bu parametreler 0 olarak ayarlanırsa aşağıdaki değerler ayrı başlangıç

değerleri olarak kullanılır.

No.14724 = 636300 Sarı

No.14725 = 630000 Kırmızı

No.14726 = 003200 Yeşil

No.14727 = 636300 Sarı

No.14728 = 000063 Mavi

No.14729 = 420042 Mor (pembemsi)

No.14730 = 323260 Açık lacivert

No.14731 = 636363 Beyaz

No.14732 = 163616 Parlak yeşil

No.14733 = 000000 Siyah

No.14734 = 121212 Çok koyu gri

No.14735 = 484848 Parlak gri

No.14736 = 006363 Parlak, açık mavi

No.14737 = 20203C Açık lacivert

No.14738 = 242424 Koyu gri

No.14739 = 404040 Çok parlak gri

- 756 -

B-63874TR/05

A. PARAMETRELER

A.2.10

Simge Görüntüsü Renk Paleti için Ayarlar

Bu parametreler, simgeleri görüntülemek için kullanılan renk paleti

renklerini ayarlar.

Bir ICOCOL* ekran görüntüsü renk numarası* için renk ayar verileri

(1'den 16'ya kadar)

•

“xxyyzz” biçiminde 6 basamaklı sayıyla renk ayar verilerini

belirtin.

(xx:Kırmızı için değer, yy:Yeşil için değer, zz:Mavi için değer)

•

Her bir renk değerinin geçerli veri aralığı, 0'dan 63'e kadardır.

63'den daha büyük bir değer 63 olarak yorumlanır.

•

Altı basamaktan daha az bir sayı için tüm belirtilmeyen

basamaklar

yüksek

değerli olarak

yorumlanır

olduğu

varsayılır.

14740

ICOCOL1

14741

ICOCOL2

14742

ICOCOL3

14743

ICOCOL4

14744

ICOCOL5

14745

ICOCOL6

14746

ICOCOL7

14747

ICOCOL8

14748

ICOCOL9

14749

ICOCOL10

14750

ICOCOL11

14751

ICOCOL12

14752

ICOCOL13

14753

ICOCOL14

14754

ICOCOL15

14755

ICOCOL16

- 757 -

A. PARAMETRELER

B-63874TR/05

Bu parametreler 0 olarak ayarlanırsa, aşağıdaki değerler ayrı başlangıç

değerleri olarak kullanılır.

No.14740 = 630000

Kırmızı

No.14741 = 003200

Yeşil

No.14742 = 636300

Sarı

No.14743 = 000063

Mavi

No.14744 = 420042

Mor

No.14745 = 480040

Koyu pembe

No.14746 = 636363

Beyaz

No.14747 = 163616

Parlak yeşil

No.14748 = 000000

Siyah

No.14749 = 006060

Parlak, açık mavi

No.14750 = 484848

Parlak gri

No.14751 = 006363

Parlak mavi

No.14752 = 320000

Koyu kırmızı

No.14753 = 242424

Koyu gri

No.14754 = 404040

Çok parlak gri

No.14755 = 000000

Siyah

- 758 -

B-63874TR/05

A. PARAMETRELER

A.2.11

Kılavuz Görüntüsü Renk Paleti için Ayarlar

Bu parametreler, kılavuzları görüntülemek için kullanılan renkleri ayarlar.

GIDCOL* ekran görüntüsü renk numarası* için renk ayar verileri

(1'den 16'ya kadar)

•

“xxyyzz” biçiminde 6 basamaklı sayıyla renk ayar verilerini

belirtin.

(xx:Kırmızı için değer, yy:Yeşil için değer, zz:Mavi için değer)

•

Her bir renk değerinin geçerli veri aralığı 0'dan 63'e kadardır.

63'den daha büyük bir değer 63 olarak yorumlanır.

•

Altı basamaktan daha az bir sayı için tüm belirtilmeyen

basamaklar yüksek değerli olarak

yorumlanır

olduğu

varsayılır.

14756

GIDCOL1

GIDCOL 1 :

Malzeme rengi.

14757

GIDCOL2

GIDCOL2 :

Malzeme çerçevesi rengi.

14758

GIDCOL3

GIDCOL3 :

Takım rengi.

14759

GIDCOL4

GIDCOL4 :

Takım çerçevesi rengi.

14760

GIDCOL5

GIDCOL5 :

Takım yolu (kesme beslemesi).

14761

GIDCOL6

GIDCOL6 :

Takım yolu (çabuk hareket).

14762

GIDCOL7

GIDCOL7 :

Boyutlu hat.

14763

GIDCOL8

GIDCOL8 :

Karakter rengi (seçilmeyen karakter).

14764

GIDCOL9

GIDCOL9 :

Karakter rengi (seçilen karakter).

- 759 -

FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU - 26
