FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU - 27

A. PARAMETRELER

EK

B-63874TR/05

14765

GIDCOL10

GIDCOL10 :

Kesilecek bölüm.

14766

GIDCOL11

GIDCOL11 :

Son işlem toleransı.

14767

GIDCOL12

GIDCOL12 :

Ayrılmıştır.

14768

GIDCOL13

GIDCOL13 :

Ayrılmıştır.

14769

GIDCOL14

GIDCOL14 :

Ölçüm açıklaması (statik tümce)

14770

GIDCOL15

GIDCOL15 :

Ölçüm açıklaması (dinamik tümce)

14771

GIDCOL16

GIDCOL16 :

Arka plan rengi.

Bu parametreler 0 olarak ayarlanırsa aşağıdaki değerler ayrı başlangıç

değerleri olarak kullanılır.

No.14756 = 003200

Yeşil

No.14757 = 000063

Mavi

No.14758 = 000063

Mavi

No.14759 = 006060

Açık mavi

No.14760 = 006060

Açık mavi

No.14761 = 600000

Kırmızı

No.14762 = 000063

Mavi

No.14763 = 000063

Mavi

No.14764 = 636300

Sarı

No.14756 = 484848

Parlak gri

No.14766 = 404040

Çok parlak gri

No.14767 = 000000

Siyah (ayrıldı)

No.14768 = 000000

Siyah (ayrıldı)

No.14769 = 636363

Beyaz

No.14770 = 006060

Açık mavi

No.14771 = 242424

Koyu gri

- 760 -

B-63874TR/05

EK

A. PARAMETRELER

A.2.12

Takım Yolu Çizim Renkleri için Ayarlar

Bu parametreler, takım yolu çizimi renklerini ayarlar.

•

“xxyyzz” biçiminde 6 basamaklı sayıyla renk ayar verilerini

belirtin.

(xx:Kırmızı için değer, yy:Yeşil için değer, zz:Mavi için değer)

•

Her bir renk değerinin geçerli veri aralığı 0'dan 63'e kadardır.

63'den daha büyük bir değer 63 olarak yorumlanır.

•

Altı basamaktan daha az bir sayı için tüm belirtilmeyen basamaklar

yüksek değerli olarak yorumlanır ve 0 olduğu varsayılır.

14773

DATA

VERİLER : Takım yolu çizimi sırasında boş şekil rengi.

Bu değer 0 olarak ayarlanırsa Yeşil, ayrı başlangıç değerleri olarak

kullanılır (003200).

A.2.13

Parça İşleme Simülasyon Canlandırma Renkleri için Ayarlar

Bu parametreler parça işleme simülasyonu canlandırma renklerini ayarlar.

•

“xxyyzz” biçiminde 6 basamaklı sayıyla renk ayar verilerini

belirtin.

(xx:Kırmızı için değer, yy:Yeşil için değer, zz:Mavi için değer)

•

Her bir renk değerinin geçerli veri aralığı 0'dan 63'e kadardır.

63'den daha büyük bir değer 63 olarak yorumlanır.

•

Altı basamaktan daha az bir sayı için tüm belirtilmeyen basamaklar

yüksek değerli olarak yorumlanır ve 0 olduğu varsayılır.

14777

ANMCOL1

ANMCOL1 :

Canlandırma sırasında parça şekillerin rengi.

14778

ANMCOL2

ANMCOL2 :

Canlandırma sırasında malzeme kesme kısımlarının rengi.

14779

ANMCOL3

ANMCOL3 :

Canlandırma sırasında takımın rengi.

14780

ANMCOL4

ANMCOL4 :

Canlandırma sırasında koordinat eksenlerinin rengi.

14781

ANMCOL5

ANMCOL5 :

Canlandırma sırasında arka planın rengi.

Bu parametreler 0 olarak ayarlanırsa, standart renkleri varsayılır.

- 761 -

A. PARAMETRELER

EK

B-63874TR/05

A.2.14

Takım Yolu Çizimi Sırasında Yol Renkleri için Ayarlar

Bu parametreler, takım yolu çizimi sırasında kullanılan yol renklerini

ayarlar.

•

“xxyyzz” biçiminde 6 basamaklı sayıyla renk ayar verilerini

belirtin.

(xx:Kırmızı için değer, yy:Yeşil için değer, zz:Mavi için değer)

•

Her bir renk değerinin geçerli veri aralığı 0'dan 63'e kadardır.

63'den daha büyük bir değer 63 olarak yorumlanır.

•

Altı basamaktan daha az bir sayı için tüm belirtilmeyen basamaklar

yüksek değerli olarak yorumlanır ve 0 olduğu varsayılır.

14785

PATHCOL1

PATHCOL1 : Hızlı hareket takımı yolunun rengi.

14786

PATHCOL2

PATHCOL2 : Kesme besleme takımı yolunun rengi.

14787

PATHCOL3

PATHCOL3 : Diş çekme takımı yolunun rengi.

Bu parametreler 0 olarak ayarlanırsa, standart renkleri varsayılır.

- 762 -

B-63874TR/05

EK

A. PARAMETRELER

A.2.15

Başlatma Fonksiyon Tuşlarının Paylaştırılması için Ayarlar

#7

#6

#5

#4

#3

#2

#1

#0

14794

GRP

MES

SYS

OFS

PRG

POS

POS 0 : Fonksiyon tuşu <1>'e basıldığında Manual Guide başlamaz.

1 : Fonksiyon tuşu <1>'e basıldığında Manual Guide başlar.

PRG 0 : Fonksiyon tuşu <2>'ye basıldığında Manual Guide başlamaz.

1 : Fonksiyon tuşu <2>'ye basıldığında Manual Guide başlar.

OFS 0 : Fonksiyon tuşu <3>'e basıldığında Manual Guide başlamaz.

1 : Fonksiyon tuşu <3>'e basıldığında Manual Guide başlar.

SYS 0 : Fonksiyon tuşu <4>'ye basıldığında Manual Guide başlamaz.

1 : Fonksiyon tuşu <4>'ye basıldığında Manual Guide başlar.

MES 0 : Fonksiyon tuşu <5>'e basıldığında Manual Guide başlamaz.

1 : Fonksiyon tuşu <5>'e basıldığında Manual Guide başlar.

GRP 0 : Fonksiyon tuşu <6>'ya basıldığında Manual Guide başlamaz.

1 : Fonksiyon tuşu <6>'ya basıldığında Manual Guide başlar.

<1>

<2>

<3>

OFFSET

POS

PROG

SETTING

SYSTEM

MESAGE

GRAPH

<4>

<5>

<6>

#7

#6

#5

#4

#3

#2

#1

#0

14795

PS3

PS2

PS1

FPT

CS3

CS2

CS1

CS1 0 : Fonksiyon tuşu <1>'e basıldığında, Özel Ekran 1'de (AUX) Manual

Guide başlamaz.

1 : Fonksiyon tuşu <1>'e basıldığında, Özel Ekran 1'de (AUX) Manual

Guide başlar.

NOT

1 Etkileşimli makro ekran sağlanmazsa, parametre

No. 8652'nin bit 5'i (CMEC1) 1'e ayarlanmalıdır.

2 Bu parametre Series 30i'de desteklenmez.

CS2 0 : Fonksiyon tuşu <1>'e basıldığında Özel Ekran 3'de (MCR) Manual

Guide başlamaz.

1 : Fonksiyon tuşu <1>'e basıldığında Özel Ekran 3'te (MCR) Manual

Guide başlar.

- 763 -

A. PARAMETRELER

EK

B-63874TR/05

NOT

1 Etkileşimli makro ekran sağlanmazsa, parametre

No. 8652'nin bit 6'sı (CMEC2) 1'e ayarlanmalıdır.

2 Bu parametre Series 30i'de desteklenmez.

CS3 0 :

Fonksiyon tuşu <1>'e basıldığında Özel Ekran 2'de (MENU) Manual

Guide başlamaz.

1 :

Fonksiyon tuşu <1>'e basıldığında, Özel Ekran 2'de (MENU) Manual

Guide başlar.

NOT

1 Etkileşimli makro ekran sağlanmazsa, parametre

No. 8652'nin bit 7'si (CMEC3) 1'e ayarlanmalıdır.

2 Bu parametre, Series 30i'de desteklenmez.

FPT 0 :

Fonksiyon tuşu <2>'ye basıldığında Manual Guide başlamaz.

1 :

Fonksiyon tuşu <2>'ye basıldığında Manual Guide başlar.

NOT

1 Parametre No.

8652'nin bit

4'ü

(CMECF)

1'e

ayarlanmalıdır.

2 Bu parametre, Series 30i'de desteklenmez.

<1>

CUSTOM

FAPT

<2>

PS3=0, PS2=0, PS1=0 : Maksimum bellek boyutu 250K bayt olarak ayarlanır.

PS3=0, PS2=0, PS1=1 : Maksimum bellek boyutu 500K bayt olarak ayarlanır.

PS3=0, PS2=1, PS1=0 : Maksimum bellek boyutu 1M bayt olarak ayarlanır.

PS3=0, PS2=1, PS1=1 : Maksimum bellek boyutu 2M bayt olarak ayarlanır.

PS3=1, PS2=0, PS1=0 : Maksimum bellek boyutu 4M bayt olarak ayarlanır.

PS3=1, PS2=0, PS1=1 : Maksimum bellek boyutu 5M bayt olarak ayarlanır.

PS3=1, PS2=1, PS1=0 : Maksimum bellek boyutu 6M bayt olarak ayarlanır.

PS3=1, PS2=1, PS1=1 : Maksimum bellek boyutu 7M bayt olarak ayarlanır.

- 764 -

A. PARAMETRELER

EK

B-63874TR/05

A.2.16

Geçerli Konum Görüntüsü için Ayarlar

14799

DS1AXS

DS1AXS 0 :

İlk kontrol edilen eksen ekran alanı 1'de görüntülenir.

≠0 :

Görüntü alanı 1'de görüntülenecek, kontrol edilen eksen sayısı.

14800

DS2AXS

DS2AXS 0 :

İkinci kontrol edilen eksen, görüntü alanı 2'de görüntülenir.

≠0 :

Görüntü alanı 2'de görüntülenecek, kontrol edilen eksen sayısı.

14801

DS3AXS

DS3AXS 0 :

Üçüncü kontrol edilen eksen, görüntü alanı 3'te görüntülenir.

≠0 :

Görüntü alanı 3'te görüntülenecek, kontrol edilen eksen sayısı.

14802

DS4AXS

DS4AXS 0 :

Dördüncü kontrol edilen eksen, görüntü alanı 4'te görüntülenir.

≠0 :

Görüntü alanı 4'te görüntülenecek, kontrol edilen eksen sayısı.

14803

DS5AXS

DS5AXS 0 :

Beşinci kontrol edilen eksen, görüntü alanı 5'te görüntülenir.

≠0 :

Görüntü alanı 5'te görüntülenecek, kontrol edilen eksen sayısı.

14804

DS6AXS

DS6AXS 0 :

Altıncı kontrol edilen eksen, görüntü alanı 6'da görüntülenir.

≠0 :

Görüntü alanı 6'da görüntülenecek, kontrol edilen eksen sayısı.

14805

DS7AXS

DS7AXS 0 :

Yedinci kontrol edilen eksen, görüntü alanı 7'de görüntülenir.

≠0 :

Görüntü alanı 7'de görüntülenecek, kontrol edilen eksen sayısı.

14806

DS8AXS

DS8AXS 0 :

Sekizinci kontrol edilen eksen, görüntü alanı 8'de görüntülenir.

≠0 :

Görüntü alanı 8'de görüntülenecek, kontrol edilen eksen sayısı.

- 766 -

B-63874TR/05

EK

A. PARAMETRELER

A.2.17

F Yük Metre Telafisi için Ayarlar

Parametre No'ları İlgili yollar için,

14815 ile

14822 arasındaki

parametreler bağımsızdır.

Bu parametreler, yük metre kullanılarak sürekli olarak yük uygulanan

(örneğin o yükün dikey ekseni) CNC'den kontrol edilen bir ekseni

dengelemek için kullanılır.

14815

ELOFS1

ELOFS1 :

Sayısal bir değere (-6554 ile +6554 arası) dönüştürüldüğünde, telafi

durumundaki CNC'den kontrol edilen birinci eksenin yük akım değeri.

14816

ELOFS2

ELOFS2 :

Sayısal bir değere (-6554 ile +6554 arası) dönüştürüldüğünde, telafi

durumundaki CNC'den kontrol edilen ikinci eksenin yük akım değeri.

14817

ELOFS3

ELOFS3 :

Sayısal bir değere (-6554 ile +6554 arası) dönüştürüldüğünde, telafi

durumundaki CNC'den kontrol edilen üçüncü eksenin yük akım değeri.

14818

ELOFS4

ELOFS4 :

Sayısal bir değere (-6554 ile

+6554 arası) dönüştürüldüğünde, telafi

durumundaki CNC'den kontrol edilen dördüncü eksenin yük akım değeri.

14819

ELOFS5

ELOFS5 :

Sayısal bir değere (-6554 ile +6554 arası) dönüştürüldüğünde, telafi

durumundaki CNC'den kontrol edilen beşinci eksenin yük akım değeri.

14820

ELOFS6

ELOFS6 :

Sayısal bir değere (-6554 ile +6554 arası) dönüştürüldüğünde, telafi

durumundaki CNC'den kontrol edilen altıncı eksenin yük akım değeri.

14821

ELOFS7

ELOFS7 :

Sayısal bir değere (-6554 ile +6554 arası) dönüştürüldüğünde, telafi

durumundaki CNC'den kontrol edilen yedinci eksenin yük akım değeri.

14822

ELOFS8

ELOFS8 :

Sayısal bir değere (-6554 ile +6554 arası) dönüştürüldüğünde, telafi

durumundaki CNC'den kontrol edilen sekizinci eksenin yük akım değeri.

- 767 -

A. PARAMETRELER

EK

B-63874TR/05

A.2.18

Takım Yönetimi Fonksiyonları için Ayarlar

Bu parametreler, takım yönetimi fonksiyonlarının ayarları içindir.

#7

#6

#5

#4

#3

#2

#1

#0

14823

STS

TLD

LIA

LIF

TMG

MSR

TOF

ORT

ORT 0 :

Takım numarasını telafi numarasıyla ilişkilendirme ekranı görüntülenmez.

1 :

Takım numarasını telafi numarasıyla ilişkilendirme ekranı görüntülenir.

TOF 0 :

Takım numarası başına takım ofset ayarı ekranı görüntülenmez.

1 :

Takım numarası başına takım ofset ayarı ekranı görüntülenir.

MSR 0 :

Telafi tipi, takım numarası ve grup numarası alım alanları, ölçüm

ekranında görüntülenmez.

1 :

Telafi tipi, takım numarası ve grup numarası alım alanları, ölçüm

ekranında görüntülenir.

TMG 0 :

Takım yönetimi veri ayarı ekranı görüntülenmez.

1 :

Takım yönetimi veri ayarı ekranı görüntülenir.

LIF 0 :

Takım ömrü yönetimi veri ayarı ekranı görüntülenmez.

1 :

Takım ömrü yönetimi veri ayarı ekranı görüntülenir.

LIA 0 :

Takım Ömrü Veri Listesi ekranı görüntülenmez.

1 :

Takım Ömrü Veri Listesi ekranı görüntülenir.

TLD 0 :

Ekranı Manual Guide i'den Takım Yönetimi Veri Tablosuna değiştirmek

için yazılım tuşu görüntülenmez.

1 :

Ekranı Manual Guide i'den Takım Yönetimi Veri Tablosuna değiştirmek

için yazılım tuşu görüntülenir.

STS 0 :

Telafi tipi belirtildiğinde, durum görüntüsü alanında telafi tipi

görüntülenmez.

1 :

Telafi tipi belirtildiğinde, durum görüntüsü alanında telafi tipi

görüntülenir.

14824

OFSRELTL

OFSRELTL :

Bir takım numarasıyla ilişkilendirilecek telafi numarasını (0-999) başlatın.

14825

OFSTYPNO

OFSTYPO :

Telafi tipleri numarası (0-9)

- 768 -

B-63874TR/05

EK

A. PARAMETRELER

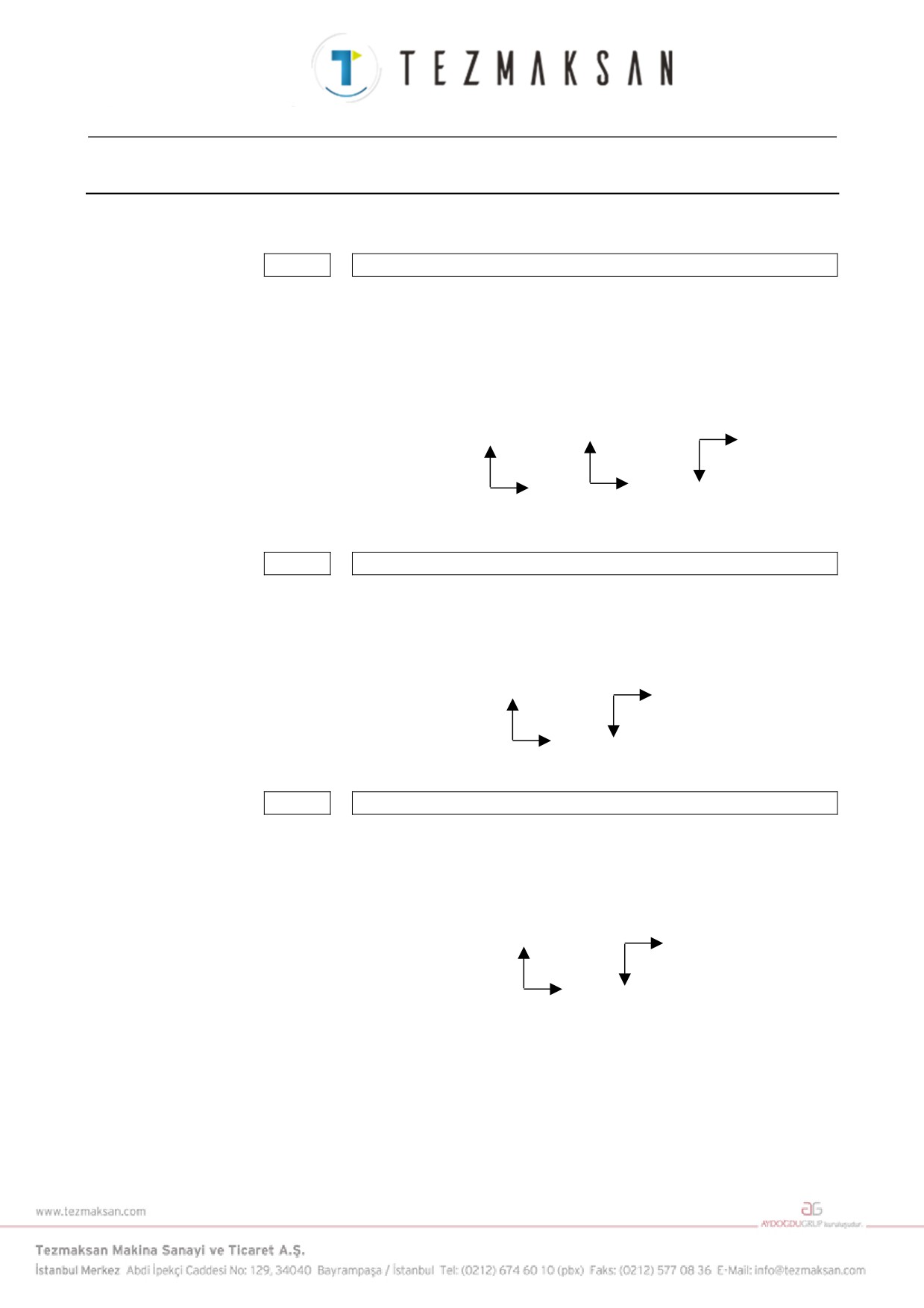

A.2.19

Rasgele Şekiller için Ayarlar

Bu parametreler rasgele şekillerin ayarları içindir.

14840

DSPCRDZX

DSPCRDZX :

Rasgele ZX şekli programlandığında çizim koordinatları.

= 0

Ayar 5'inkiyle aynı etki.

= 1

Plan görünümü, yatay eksen = +X, dikey eksen = +Z

= 5

Plan görünümü, yatay eksen = +Z, dikey eksen = +X

= 6

Plan görünümü, yatay eksen = +Z, dikey eksen = -X

Z

X

Z

Z

X

X

5

6

1

14841

DSPCRDZC

DSPCRDZC :

Rasgele ZC şekli programlandığında çizim koordinatları.

= 0

Ayar 6'inkiyle aynı etki.

= 1

Plan görünümü, yatay eksen = +C, dikey eksen = +Z

= 6

Plan görünümü, yatay eksen = +Z, dikey eksen = -C

Z

Z

C

C

1

6

14842

DSPCRDYZ

DSPCRDYZ :

Rasgele YZ şekli programlandığında çizim koordinatları.

= 0

Ayar 6'inkiyle aynı etki.

= 1

Plan görünümü, yatay eksen = +Y, dikey eksen = +Z

= 6

Plan görünümü, yatay eksen = +Z, dikey eksen = -Y

Z

Z

Y

Y

1

6

- 769 -

B-63874TR/05

EK

A. PARAMETRELER

A.2.21

Genel İşlemler için Ayarlar (Ortak Yolun Tümü)

Bu parametreler genel olarak işlem ayarları içindir.

#7

#6

#5

#4

#3

#2

#1

#0

14850

#0 0 :

Takım ofsseti penceresinde, [TOOL DATA] sekmesi görüntülenir.

1 :

Takım ofseti penceresinde, [TOOL DATA] sekmesi görüntülenmez.

NOT

Frezeleme veya Tornalama Otomatik.

Çalışmalarının isteğe bağlı fonksiyonunu sıralamak

için #0 gerekir.

#1 0 :

İş parçası koordinat sistemi penceresinde ve takım ofseti penceresinde,

[CHCURS] değiştirilemez.

1 :

İş parçası koordinat sistemi penceresinde ve takım ofseti penceresinde,

[CHCURS] [TAB→] olarak değiştirilebilir.

#2 0 :

Takım Yönetimi Veri ekranında ve Manüel Ölçme ekranında [RETURN]

yazılım tuşu görüntülenir.

1 :

Takım Yönetimi Veri ekranında ve Manüel Ölçme ekranında [CLOSE]

yazılım tuşu görüntülenir.

#3 0 :

Sabit formlu tümce düzenlemesi, Bellek Koruma tuşuyla devre dışı

bırakılmaz.

1 :

Sabit formlu tümce düzenlemesi, Bellek Koruma tuşuyla devre dışı

bırakılır.

#4 0 :

Temel ekranda [M CODE] yazılım tuşu görüntülenir.

1 :

Temel ekranda [M CODE] yazılım tuşu görüntülenmez.

#5 0 :

Bir program açıldığında, geçersiz bir karakter kontrol edilmez.

1 :

Bir program açıldığında, geçersiz bir karakter kontrol edilir.

(Bit 5 1'e ayarlandığında, programı açmak için daha uzun bir süre gerekir.)

#6 0 :

MANUAL GUIDE i, [PROG] fonksiyon tuşu ile kullanıldığında, MGi

ekranından NC ekranına ve oradan MGi ekranına geçiş, mod geçişinde

gerçekleştirilir.

1 :

MANUAL GUIDE i [PROG] fonksiyon tuşu ile kullanıldığında, MGi

ekranından NC ekranına ve oradan MGi ekranına geçiş, mod geçişinde

gerçekleştirilmez.

#7 0 :

NC ekranından MGi ekranına geçiş anında program boyutu ve zaman

damgasında (dakika cinsinden) herhangi bir değişiklik yapılmazsa,

program tekrar okunmaz.

1 :

Program, NC ekranından MGi ekranına geçiş anında daima okunur.

- 771 -

A. PARAMETRELER

EK

B-63874TR/05

#7

#6

#5

#4

#3

#2

#1

#0

14851

GCC

PKW

W12

SBP

#0 0 :

Boş öğe ve parça öğesi arasındaki köşe öğesi serbest şekil oluşturmada

normal yönde oluşturulur.

1 :

Boş öğe ve parça öğesi arasındaki köşe öğesi serbest şekil oluşturmada

karşı yönde oluşturulur.

SBP 0 :

[INSERT] yazılım tuşuna sabit formlu şekil alım ekranında

basıldığında, alt program verme seçimi ekranı görüntülenmez.

1 :

[INSERT] yazılım tuşuna sabit formlu şekil alım ekranında

basıldığında, alt program çıkış seçimi ekranı görüntülenir.

W12 0 :

İşlem listesi ekranında düzenleme yapılması durumunda, W1 ve W2

adresi İşlem Başlatma Komut Satırı (G1992) ile verilmez.

1 :

İşlem listesi ekranında düzenleme yapılması durumunda, W1 ve W2

adresi İşlem Başlatma Komut Satırı (G1992) ile verilir.

PWK 0 :

“PROGRAM COORDINATE” alım öğesi, rasgele şekiller için giriş

penceresinde görüntülenmez.

1 :

“PROGRAM COORDINATE” alım öğesi, rasgele şekiller için giriş

penceresinde görüntülenir.

GCC 0 :

Takım ofseti ekranı ve iş parçası değişim ofseti ekranında, her bir

program koordinat sisteminin görüntü verisi yazılım tuşu ile değişir.

1 :

Takım ofseti ekranı ve iş parçası değişim ofseti ekranında, her bir

program koordinat sisteminin görüntü verisi DO sinyali (F0347#GCO)

ile değişir.

#7 0 :

NC ekranındaki takım yönetimi verisini düzenlemeyi engellemeyin.

1 :

NC ekranındaki takım yönetimi verisini düzenlemeyi engelleyin

#7

#6

#5

#4

#3

#2

#1

#0

14852

CFF

G4E

NTC

NTC Parça işleme sırasındaki çizimde,

0 : Takım ofsetini dengeler.

1 : Takım ofsetini dengelemez.

G4E 0 : İmleç, otomatik çalışma parça işleme komut satırındaki bir sözcüğün

üzerine yerleştirildikten sonra operatör yeni bir sözcük ekleyeceği

zaman, bu uyarı görüntülenir.

1 : İmleç, otomatik çalışma parça işleme komut satırındaki bir sözcüğün

üzerine yerleştirildikten sonra operatör yeni bir sözcük ekleyeceği

zaman, bu uyarı görüntülenmez.

CFF 0 : Sekme başına sabit formlu tümcelerinin sayısı 10'dur ve sabit formlu

tümce başına karakter sayısı 128'dir.

1 : Sekme başına sabit formlu tümcelerinin sayısı 5'e düşer ve sabit formlu

tümce başına karakter sayısı 256'ya çıkar.

#6 0 : Takım verisi erişim fonksiyonu kullanılmaz.

1 : Takım verisi erişim fonksiyonu kullanılır.

#7 0 : Her işlem gerçekleştirilişinde, BG düzenleme sürüyorsa kontrol yapılır.

1 : Her işlem gerçekleştirilişinde, BG düzenleme sürüyorsa hiçbir kontrol

yapılmaz.

- 772 -

B-63874TR/05

EK

A. PARAMETRELER

A.2.22 Genel Olarak İşlemler için Ayarlar (Series 30iiçin)

Bu parametreler, Series 30i'de genel olarak işlem ayarları içindir.

#7

#6

#5

#4

#3

#2

#1

#0

14853

#0 0 : Yeni özellikleri temel alan program listesi ekranı kullanılır.

1 : Eski özellikleri temel alan program listesi ekranı kullanılır.

#1 0 :

[PROG] fonksiyon tuşuna basıldığında, ekran görüntüsü NC program

ekranı ile program listesi ekranı arasında geçiş yapar.

1 :

[PROG] fonksiyon tuşuna basıldığında, her zaman NC program ekranı

görüntülenir.

#2 0 :

[O SRCH] tuşuna, boş tuş ara belleği ile basıldığında, program numarası

araştırılır.

1 :

[O SRCH] tuşuna, boş tuş ara belleği ile basıldığında, program numarası

araştırılmaz.

#7 0 : Eski özellikleri temel alan işlemedeki program pencere ekranı kullanılır.

(Kaydırma çubuğu görüntülenmez)

1 : Yeni özellikleri temel alan işlemedeki program pencere ekranı kullanılır.

(Kaydırma çubuğu görüntülenir)

A.2.23 Genel olarak İşlemler için Ayarlar (Çoklu C Yürütücüsü için)

Bu parametreler, çoklu C yürütücüsünde genel olarak işlem ayarları

içindir.

#7

#6

#5

#4

#3

#2

#1

#0

14854

#7 0 : Birden fazla uygulama kullanıldığında, MANUAL GUIDE i güç

açıldıktan hemen sonra ekran görüntü kontrolünü gerçekleştirir.

1 : Birden fazla uygulama kullanıldığında, MANUAL GUIDE i güç

açıldıktan hemen sonra ekran görüntü kontrolünü gerçekleştirmez.

(Takım tezgahı üreticisinin uygulaması ekran görüntü kontrolünü

gerçekleştirir.)

- 773 -

A. PARAMETRELER

EK

B-63874TR/05

A.2.24 Genel İşlemler için Ayarlar (Her Bir Yol)

Bu parametreler genel olarak işlem ayarları içindir.

#7

#6

#5

#4

#3

#2

#1

#0

14855

#0 0 : Takım ofseti penceresinde, Y ekseni ofset verisi görüntülenir.

1 : Takım ofseti penceresinde, Y ekseni ofset verisi görüntülenmez.

PRC 0 : Program Koordinat Sistemi Değiştirme Fonksiyonu etkinleştirildiğinde

birinci iş mili tarafındaki koordinat sistemi program koordinat sistemi

1'dir ve ikinci iş mili tarafındaki koordinat sistemi program koordinat

sistemi 2'dir.

1 : Program Koordinat Sistemi Değiştirme Fonksiyonu etkinleştirildiğinde

birinci iş mili tarafındaki koordinat sistemi program koordinat sistemi

2'dir ve ikinci iş mili tarafındaki koordinat sistemi program koordinat

sistemi 1'dir.

NOT

Bu parametre #0, Y ekseni ofset verisi görüntüsünün

isteğe bağlı fonksiyonunu sıralamak için gerekir.

A.2.25

Genel İşlemler için Ayarlar (Ortak Yolun Tümü)

Bu parametreler genel olarak işlem ayarları içindir.

14860

DATA

VERİLER : Temel ekranda program görüntüleme penceresindeki arama fonksiyonu

için özel karakter.

Lütfen ASCII ondalık sayıyı ayarlayın.

Bu değer 0 ise, özel karakter “?” olarak varsayılır.

Özel karakterler aşağıdaki fonksiyonlarla kullanılır:

<1> Program görüntüsünde, görüntü için özel karakterlerin rengi

değiştirilir.

<2> Özel karakterleri içeren sabit formlu bir tümce eklenecekse, bir

uyarı mesajı gösterilir.

14861

UNDOBUF

UNDOBUF : Yeniden yapma ve geri alma fonksiyonlarıyla kullanmak için

arabelleğin toplam boyutunu belirtin.

0 girilirse, 5 KB'lik arabellek alanı ayrılır. Negatif bir değer girilirse,

yeniden yapma ve geri alma fonksiyonları kullanılamaz.

Geçerli veri aralığı : -127 - 127

Veri birimi : 1 [KB]

- 774 -

B-63874TR/05

EK

A. PARAMETRELER

A.2.26 Rasgele Şekiller için Ayarlar (XA Düzlemi)

Bu parametreler rasgele şekillerin ayarları içindir.

14862

DSPCRDXA

DSPCRDXA : Rasgele ZC şekli programlandığında çizim koordinatları.

=0 Ayar 6'inkiyle aynı etki.

=1 Plan görünümü, yatay eksen = +A, dikey eksen = +X

=6 Plan görünümü, yatay eksen = +X, dikey eksen = -A

X

X

A

A

1

6

- 775 -

A. PARAMETRELER

EK

B-63874TR/05

A.3

FREZELEME OTOMATİK ÇALIŞMA PARÇA İŞLEME

PARAMETRELERİ

A.3.1

Genel Frezeleme Otomatik Çalışmaları için Parametreler

Bu parametreler genel olarak frezeleme otomatik çalışmaları ayarları

içindir.

#7

#6

#5

#4

#3

#2

#1

#0

27000

MC7

MC6

MC5

MC4

MC3

MC2

MC1

MC0

MC0 0 :

ZC düzlemi otomatik çalışma verilmesinde, G02/G03 çevrilir.

1 :

ZC düzlemi otomatik çalışma verilmesinde, G02/G03 çevrilmez.

MC1 0 :

Delik delme menüsünün, M için delik delme öğeleri vardır.

Açıklama) “1.1 Frezelemeyle Delik Delme”ye başvurun.

1 :

Delik delme menüsünün, T için delik delme öğeleri vardır.

Açıklama) “1.2 Döndürmeyle Delik Delme”ye başvurun.

MC2 0 :

XC düzlemi otomatik çalışma verilmesinde, G12.1/G13.1 verilmez.

1 :

XC düzlemi otomatik çalışma verilmesinde, G12.1/G13.1 verilir.

Açıklama) Yüz açma, Çevreleme, Cepte işleme veya Oluk açma XC

düzlemi şeklinin paragrafına başvurun.

MC3 0 :

ZC düzlemi otomatik çalışma verilmesinde, G07.1 verilmez.

1 :

ZC düzlemi otomatik çalışma verilmesinde, G07.1 verilir.

Açıklama) Yüz açma, Çevreleme, Cepte işleme veya Oluk açma ZC

düzlemi şeklinin paragrafına başvurun.

MC4 0 :

Otomatik çalışma alım ekranlarında, bitiş yüzü konumu için [FACE

POSIT] sekmesi görüntülenmez.

1 :

Otomatik çalışma alım ekranlarında, bitiş yüzü konumu için [FACE

POSIT] sekmesi görüntülenir.

Açıklama) “1.8 Frezelemeyle Arka Uç Yüz Açma”ya başvurun.

MC5 0 :

[START],[CYCLE],[END] ve [FIGURE] yazılım tuşunda, Frezeleme

simgeleri görüntülenir.

1 :

[START],[CYCLE],[END] ve [FIGURE] yazılım tuşunda, Tornalama

simgeleri görüntülenir.

MC6 0 :

[START] menüsü ekranlarında, [COORD CONV] sekmesi görüntülenir.

1 :

[START] menüsü ekranlarında, [COORD CONV] sekmesi görüntülenmez.

Açıklama) “III-3. Eğik Yüz Parça İşleme (koordinat dönüştürme)”ye

başvurun.

MC7 0 :

Otomatik çalışma parça işleme menüsünde [EMBOSSING] sekmesi

görüntülenmez.

1 :

Otomatik çalışma parça işleme menüsünde [EMBOSSING] sekmesi

görüntülenir.

- 776 -

B-63874TR/05

EK

A. PARAMETRELER

#7

#6

#5

#4

#3

#2

#1

#0

27001

P3

P2

P1

P0

P0 0 :

Dönme ekseni adları için [ROT. AXIS] sekmesi görüntülenmez.

1 :

Dönme ekseni adları için [ROT. AXIS] sekmesi görüntülenir.

P1 0 :

Geçersiz

1 :

Dönme ekseni adı seçimi [C] ve [A] yazılım tuşları kullanılır.

(P0'ın 1 olarak ayarlanması gerekir)

P2 0 :

Geçersiz

1 :

Dönme ekseni adı seçimi [C] ve [B] yazılım tuşları kullanılır.

(P0'ın 1 olarak ayarlanması gerekir)

P3 0 :

Geçersiz

1 :

Dönme ekseni adı seçimi [C] ve [E] yazılım tuşları kullanılır.

(P0'ın 1 olarak ayarlanması gerekir)

Açıklama) “III-1.9 Dönme Ekseni Adres Ayarı”na başvurun.

#7

#6

#5

#4

#3

#2

#1

#0

27002

ESC

MDL

TYP

TLG

TLG 0 :

Frezeleme otomatik çalışma menüsünde, [TOOL COND.] sekmesi

görüntülenmez.

1 :

Frezeleme otomatik çalışma menüsünde, [TOOL COND.] sekmesi

görüntülenir.

TYP 0 :

Frezeleme şekil komut satırı için veri alım penceresi, değiştirme amacıyla

açıldığında, "FIGURE TYPE" öğesi tüm şekil türlerini görüntüler.

1 :

Frezeleme şekil bloğu için veri giriş penceresi değiştirme amacıyla

açıldığında, "FIGURE TYPE" öğesi yalnızca hemen önceki parça

işleme işlemine uygun şekil tipini görüntüler.

MDL 0 :

Frezeleme otomatik çalışmalarında modal, tüm otomatik çalışma

hareketleri tamamlandıktan sonra, otomatik çalışma başlangıcı

durumuna geri döndürülür.

1 :

Frezeleme otomatik çalışmalarında modal, tüm otomatik çalışma

hareketleri tamamlandıktan sonra, otomatik çalışma başlangıcı

durumuna geri döndürülmez.

ESC 0 :

Frezeleme otomatik çalışmalarında takım, tüm otomatik çalışma

hareketleri tamamlandıktan sonra, parça işleme otomatik çalışmasının

başlatıldığı noktaya geri döner.

1 :

Frezeleme otomatik çalışmalarında takım, tüm otomatik çalışma

hareketleri tamamlandıktan sonra, parça işleme otomatik çalışmasının

başlatıldığı noktaya geri dönmez.

#7

#6

#5

#4

#3

#2

#1

#0

27003

ML2

ML1

ML0

Bu parametrenin ayarlanmasıyla optimum otomatik çalışma menüleri

ekranda görüntülenebilir. Lütfen tezgah yapılandırmasına göre yalnızca

1 bit ayarlayın.

ML0

1 : Parça işleme merkezi X/Y/Z ekseni

ML1

1 : Parça işleme merkezi X/Y/Z/C/B ekseni (B ekseni : Takım eğim ekseni)

ML2

1 : Parça işleme merkezi X/Y/Z/A (A ekseni : iş dönme ekseni)/B ekseni

(B ekseni : Takım eğim ekseni)

Açıklama) Hem ML0 hem de ML1 ayarlanırsa, önceliği ML1 alır.

- 777 -

A. PARAMETRELER

EK

B-63874TR/05

NOT

1 Parametre No.27003 ayarlandığında, Power

ON'dan sonra NOW LOADING ekranında

[F]

tuşuna bastığınızdan emin olun. Gerekeli

parametreler otomatik olarak ayarlanır.

(Gerekli

parametreler ayarlandığında

“NOW SETTING

PARAMETERS” mesajı, NOW LOADING ekranının

sol tarafında görüntülenir.)

2 Parametre No.27003 ayarlanarak, ekranla ilgili

aşağıdaki parametreler otomatik olarak ayarlanır.

No.14702#1

No.27000#1

No.27000#4

No.27100#4

No.27000#6

No.27001#0,#1 No.27004#0

No.27004#1

İş mili seçimi

Delik seçimi

Yüz kon-M

Yüz kon-T

Koord dönü

Dön. eks. adı

Menü 1

Menü 2

No.27003 #0=1

0

0

0

0

1

0

1

0

No.27003 #1=1

0

0

0

0

0

0

0

0

No.27003 #2=1

0

0

0

0

0

0

0

0

#7

#6

#5

#4

#3

#2

#1

#0

27004

MM2

MM1

MM0

Tezgah yapılandırması, parametre No.27003 veya No.27103'ü

karşılamazsa, bu parametre ekranda optimum menüyü görüntülemek

için kullanılır.

MM0 1 :

Aşağıdaki menüler görüntülenir.

•

Delik Delme

(G1000'dan G1006'ya kadar) veya

(G1110'den

G1114'ye kadar)

•

Yüz Açma (G1020'den G1021'e kadar)

•

Çevreleme (G1030'dan G1033'e kadar)

•

Cepte İşleme (G1040'dan G1043'e kadar)

•

Oluk Açma (G1050'den G1053'e kadar)

•

XY-düzlemi : Serbest şekil (G1200'den G1206'ya kadar)

•

XY-düzlemi : Delik konumu (G1210 - G1217)

•

XY-düzlemi : Sabit formlu şekil (G1220'den G1223'e kadar)

MM1 1 :

Aşağıdaki menüler görüntülenir.

•

Delik Delme

(G1000'den G1006'ya kadar) veya

(G1110'dan

G1114'ye kadar)

•

Yüz Açma (G1020'den G1021'e kadar)

•

Çevreleme (G1030'dan G1033'e kadar)

•

Cepte İşleme (G1040'tan G1043'e kadar)

•

Oluk Açma (G1050'den G1053'e kadar)

•

C ekseni Oluk Açma (G1056)

•

XC-düzlemi : Serbest şekil (G1500'den G1506'ya kadar)

•

XC-düzlemi : Sabit formlu şekil (G1520'den G1523'e kadar)

•

XC düzlemi : C ekseni şekli (G1570'den G1573'e kadar)

•

ZC düzlemi : Serbest şekil (G1600'den G1606'ya kadar)

•

ZC düzlemi : C ekseni şekli (G1670'ten G1673'e kadar)

- 778 -

B-63874TR/05

EK

A. PARAMETRELER

MM2 1 :

Aşağıdaki menüler görüntülenir. (Yalnızca MM0 = 1'de etkilidir.)

•

Delik Delme

(G1000'den G1006'ya kadar) veya

(G1110'dan

G1114'e kadar)

•

Yüz Açma (G1020'den G1021'e kadar)

•

Çevreleme (G1030'dan G1033'e kadar)

•

Cepte İşleme (G1040'tan G1043'e kadar)

•

Oluk Açma (G1050'den G1053'e kadar)

•

XA düzlemi : Serbest şekil (G1700 -> G1706)

•

XA düzlemi : A ekseni şekli (G1770 -> G1773)

NOT

1 Bu parametrelerin tümü 0 olduğunda, XA düzlemi

menüsü haricindeki tüm frezeleme otomatik çalışma

menüleri ekranda görüntülenir

2 Parametre No.27003 veya No.27103 ayarlandığında

bu parametre, güç açıldığında ve

“F” tuşuna

basıldığında başlatılır.

27005

CLMPM

CLMPM 0 :

Ana iş mili C ekseni kelepçelemesi için M kodu verilmez.

≠0 :

Ana iş mili C ekseni kelepçeleme M kodu.

(Yola özel parametre)

Açıklama) “III-1.10 C ekseni Kelepçeleme M kodu Verilmesi”ne

başvurun.

27006

UCLMPM

UCLMPM 0 :

Ana iş mili C ekseni kelepçesini açma için M kodu verilmez.

≠0 :

Ana iş mili C ekseni kelepçe açma M kodu.

(Yola özel parametre)

Açıklama) “III-1.10 C ekseni Kelepçeleme M kodu Verilmesi”ne

başvurun.

27007

CFCODM

CFCODM :

Dakikadaki ilerleme için C ekseni parça işleme sırasında tüm hızlı

hareketli besleme hızını değiştirme besleme hızı. 0 ayarlanırsa besleme

hızının 2000 (mm/dak) veya 78,7 (inç/dak) varsayılır.

Veri birimi :

Metrik alım için (0000#2=0) : 1(mm/dak)

İnç alımı için (0000#2=1) : 0,01 (inç/dak)

NOT

XC düzleminde Kutupsal koordinat enterpolasyonu

kullanılır. Bu nedenle G0 komutunun kullanılması

mümkün değildir. Bu nedenle, hızlı hareketin yerine

No.27007 kullanılır.

- 779 -

A. PARAMETRELER

EK

B-63874TR/05

27008

CFCODR

CFCODR :

Devir başına ilerleme için C ekseni parça işleme sırasında tüm hızlı

hareketli besleme hızını değiştirme besleme hızı. 0 ayarlanırsa besleme

hızının 2 (mm/dak) veya 0,0787 (inç/dak) varsayılır.

Veri birimi :

Metrik alım için (0000#2=0) : 0.0001(mm/devir)

İnç alımı için (0000#2=1) : 0,000001 (inç/devir)

NOT

XC düzleminde Kutupsal koordinat enterpolasyonu

kullanılır. Bu nedenle G0 komutunun kullanılması

mümkün değildir. Bu nedenle, hızlı hareketin yerine

No.27008 kullanılır.

27009

CLERCLMP

CLERCLMP :

Frezeleme otomatik çalışmaları için temizlemenin Minimum

Kümeleme değeri.

Veri birimi :

Metrik alım için (0000#2=0) : 0,001(mm)

İnç alımı için (0000#2=1) : 0,0001(inç)

27010

APESCLMP

APESCLMP :

Frezeleme otomatik çalışmaları için Yaklaşma veya Uzaklaşmanın Çap

ya da Mesafesinin Minimum Kümeleme değeri.

Veri birimi :

Metrik alım için (0000#2=0) : 0,001(mm)

İnç alımı için (0000#2=1) : 0,0001(inç)

27011

CLMPMS

CLMPMS 0 :

Alt iş mili C ekseni kelepçelemesi için M kodu verilmez.

≠0 :

Alt iş mili C ekseni kelepçeleme M kodu.

(Yola özel parametre)

Açıklama)

“1.10 C ekseni Kelepçeleme M kodu Verilmesi”ne

başvurun.

27012

UCLMPMS

UCLMPMS 0 :

Alt iş mili C ekseni kelepçe açma için M kodu verilmez.

≠0 :

Alt iş mili C ekseni kelepçe açma M kodu.

(Yola özel parametre)

Açıklama) “1.10 C ekseni Kelepçeleme M kodu Verilmesi”ne

başvurun.

- 780 -

B-63874TR/05

EK

A. PARAMETRELER

A.3.2 Yüz Açma Otomatik Çalışma Parametreleri

Bu parametreler yüz açma otomatik çalışmalarının ayarları içindir.

#7

#6

#5

#4

#3

#2

#1

#0

27030

FC1

FC0

FC0 0 :

[PATH MOVE METHOD] ve [PATH MOVE FEED RATE]'in alım

verisi öğesi Yüz açma otomatik çalışma menüsünde görüntülenir.

1 :

[PATH MOVE METHOD] ve [PATH MOVE FEED RATE]'in alım

verisi öğesi Yüz açma otomatik çalışma menüsünde görüntülenmez.

FC1 0 : tüm menü “CUT SHIFT DIRECTION”da görüntülenir.

1 : yalnızca

“CUTTING DIRECTION”a dikey yön

“CUT SHIFT

DIRECTION”da görüntülenir.

- 781 -

A. PARAMETRELER

EK

B-63874TR/05

A.3.3

Çevreleme Otomatik Çalışma Parametreleri

Bu parametreler çevreleme otomatik çalışmalarının ayarları içindir.

#7

#6

#5

#4

#3

#2

#1

#0

27040

CN6

CN4

CN3

CN2

CN1

CN0

CN0 0 :

Yüzey tornalama beslemesi sırasında takım, üst iş parçası yüzeyi artı

temizleme yüksekliğine geri çekilerek hareket eder.

1 :

Yüzey tornalama beslemesi sırasında takım, parça işleme yüzeyi artı

temizleme yüksekliğine geri çekilerek hareket eder.

CN1 0 :

Yüzey tornalamada takım, oyuk yerde üst iş parçası yüzeyi artı

temizleme yüksekliğine geri çekilerek hareket eder.

1 :

Yüzey tornalamada takım, oyuk yerde parça işleme yüzeyi artı

temizleme yüksekliğine geri çekilerek hareket eder.

CN2 0 :

Yüzey tornalamada takım, ağızda üst iş parçası yüzeyi artı temizleme

yüksekliğine geri çekilerek hareket eder.

1 :

Yüzey tornalamada takım, ağızda parça işleme yüzeyi artı temizleme

yüksekliğine geri çekilerek hareket eder.

CN3 0 :

NC, yan son işlemde freze çakısı telafisini gerçekleştirmez.

1 :

NC, yan son işlemde freze çakısı telafisini gerçekleştirir.

Açıklama) Takım yolu içerde Freze Çakısı telafisiyle hesaplanmaz,

ancak G41 veya G42 doğrudan verilir.

CN4 0 :

Sistem bir çakışma kontrolü gerçekleştirir.

1 :

Sistem bir çakışma kontrolü gerçekleştirmez.

CN6 0 :

Yüzey tornalamada kesme başlangıç noktası bitiş noktasına eşit

olduğunda takım, yarıçap yönünden uzaklaşmadan doğrudan keser.

1 :

Yüzey tornalamada kesme başlangıç noktası bitiş noktasına eşit

olduğunda takım, yarıçap yönünden uzaklaşarak keser.

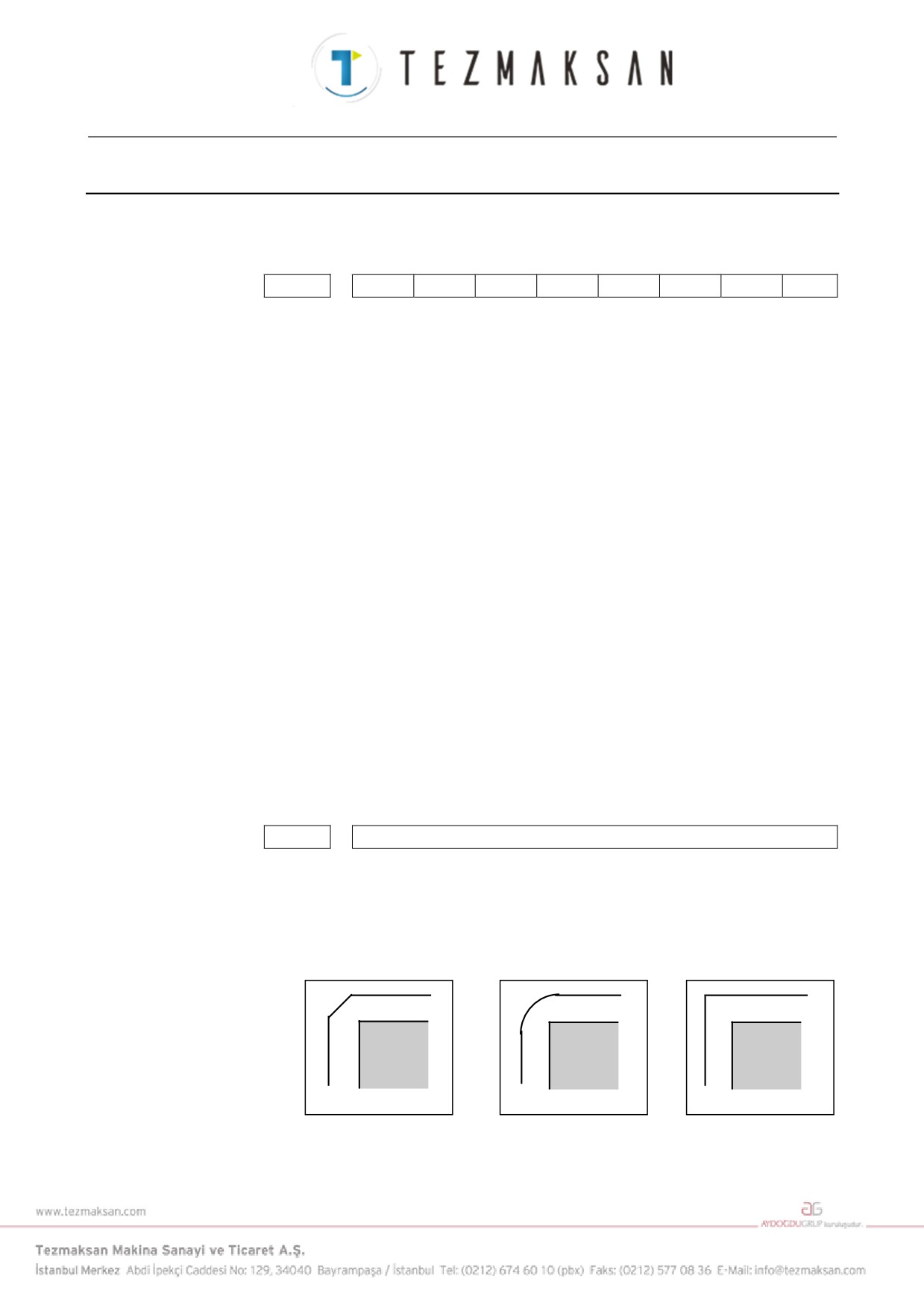

27045

COFSW

COFSW :

Çevrelemedeki yan son işlem ve pah kırma için ofset yöntemi.

=0 :

Köşe kesme enterpolasyonu.

=1 :

Dairesel enterpolasyon.

=2 :

Uzatılmış düz hat.

0

1

2

- 782 -

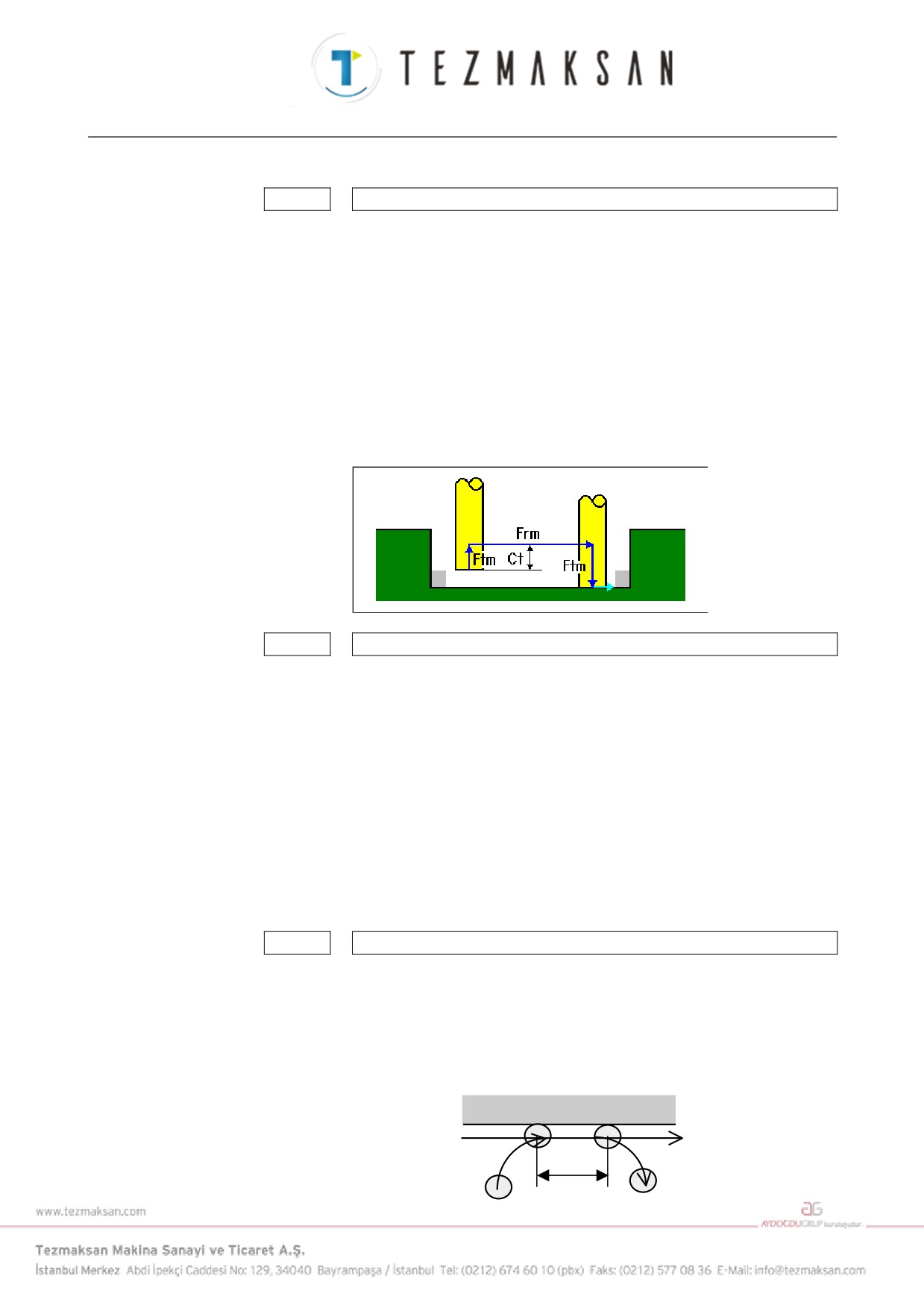

B-63874TR/05

EK

A. PARAMETRELER

27046

CMVFR

CMVFR : Freze çakısı yarıçapı yönünde çevrelemedeki hareket sırasında besleme

hızı. Dakikadaki ilerleme için.

0 ayarlanırsa besleme hızının Hızlı hareketli besleme hızı olduğu

varsayılır.

Veri birimi:

Metrik alım için (0000#2=0) : 1(mm/dak)

İnç alımı için (0000#2=1) : 0,01(inç/dak)

Açıklama) Freze çakısı yarıçapı yönündeki hareket sırasındaki besleme

hızı, aşağıdaki şemada olduğu gibi 'Frm''dir.

27047

CMVFT

CMVFT : Takım ekseni yönünde çevrelemedeki hareket sırasında besleme hızı

dakikadaki ilerleme için.

0 ayarlanırsa besleme hızının Hızlı hareketli besleme hızı olduğu

varsayılır.

Veri birimi :

Metrik alım için (0000#2=0) : 1(mm/dak)

İnç alımı için (0000#2=1) : 0,01(inç/dak)

Açıklama) Takım ekseni yönündeki hareket sırasındaki besleme hızı,

yukarıdaki şemada olduğu gibi 'Ftm''dir.

27048

CVOVL

CVOVL : Çevreleme sırasında yaklaşma/uzaklaşma için üst üste binme miktarı.

Veri birimi :

Metrik alım için (0000#2=0) : 0.001(mm)

İnç alımı için (0000#2=1) : 0,0001(inç)

CVOVL

- 783 -

A. PARAMETRELER

EK

B-63874TR/05

27049

CMVFR

CMVFR :

Freze çakısı yarıçapı yönünde çevrelemedeki hareket sırasında devir

başına ilerleme için besleme hızı.

0 ayarlanırsa besleme hızının Hızlı hareketli besleme hızı olduğu

varsayılır.

Veri birimi :

Metrik alım için (0000#2=0) : 0,0001(mm/devir)

İnç alımı için (0000#2=1) : 0,000001(inç/devir)

Açıklama) No.27046'ya başvurun.

27050

CMVFT

CMVFT :

Takım ekseni yönünde çevrelemedeki hareket sırasında besleme hızı

devir başına ilerleme için.

0 ayarlanırsa besleme hızının Hızlı hareketli besleme hızı olduğu

varsayılır.

Veri birimi :

Metrik alım için (0000#2=0) : 0,0001(mm/devir)

İnç alımı için (0000#2=1) : 0,000001(inç/devir)

Açıklama) No.27047'ye başvurun.

- 784 -

B-63874TR/05

EK

A. PARAMETRELER

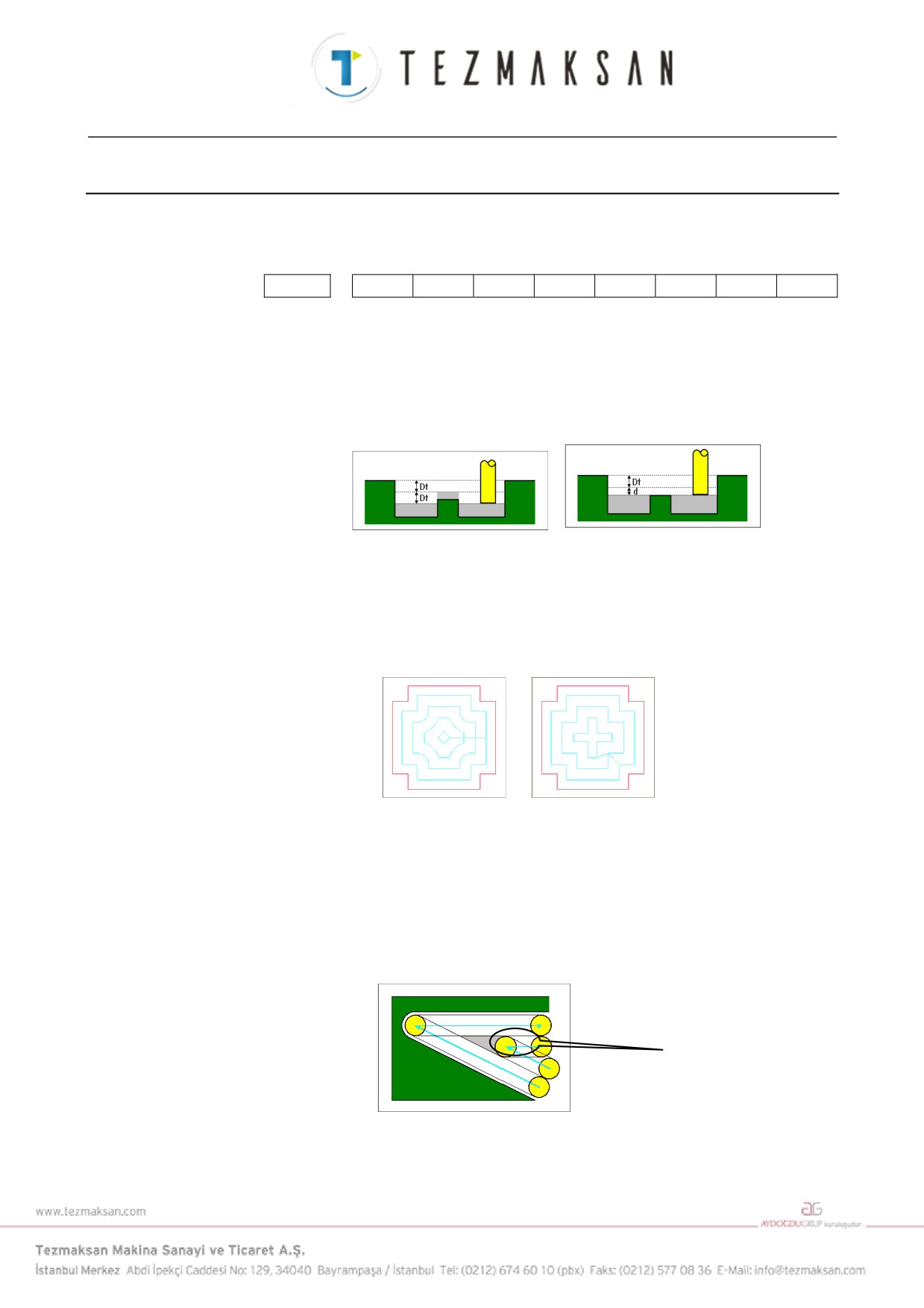

A.3.4 Cepte İşleme Otomatik Çalışmaları için Parametreler

Bu parametreler cepte işleme otomatik çalışmalarının ayarları içindir.

#7

#6

#5

#4

#3

#2

#1

#0

27060

PR7

PR6

PR5

PR4

PR3

PR2

PR2

PR0

PR0 0 : Yüzey tornalama ve alt son işlem sırasında parça işleme içerde başlatılır.

1 : Yüzey tornalama ve alt son işlem sırasında parça işleme dışarıda başlatılır.

PR1 0 : Yüzey tornalama ve alt son işlem sırasında bir bölüm işleme tabi tutulmaz.

1 : Yüzey tornalama ve alt son işlem sırasında parça işleme, kesme derinliği

kontrol edilerek gerçekleştirilir.

PR1 = 0

PR1 = 1

PR2 0 : Yüzey tornalama ve alt son işlem sırasındaki enterpolasyon yöntemi

(yaylı öğelerin enterpolasyonu).

1 : Yüzey tornalama ve alt son işlem sırasındaki enterpolasyon yöntemi

(öğelerin genişletilerek enterpolasyonu).

PR2 = 0

PR2 = 1

PR3 0 : Yüzey tornalama ve alt son işlem sırasında kesilmemiş olarak’

bırakılan bölümlerin parça işleme yöntemi (kesilmemiş olarak bırakılan

bölümlerin parça işleme tabi tutulmaması).

1 : Yüzey tornalama ve alt son işlem sırasında kesilmemiş olarak

bırakılan bölümlerin parça işleme yöntemi (kesilmemiş olarak bırakılan

bölümleri parça işleme).

UNCUT

- 785 -

A. PARAMETRELER

EK

B-63874TR/05

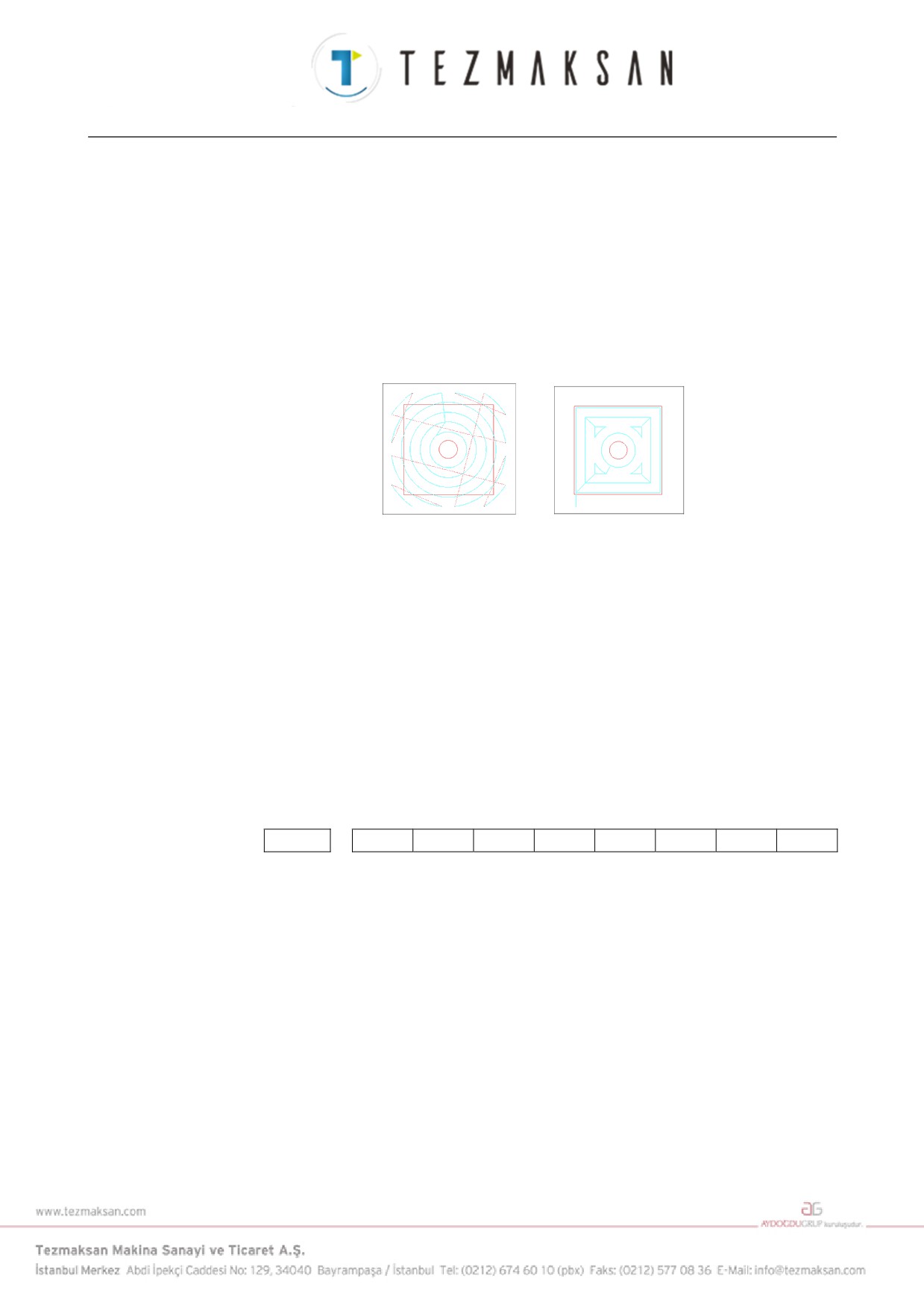

PR4 0 : Yüzey tornalama ve alt son işlem sırasında takım, ağızda üst iş parçası

yüzeyi artı temizleme yüksekliğine geri çekilerek hareket eder.

1 : Yüzey tornalama ve alt son işlem sırasında takım, ağızda parça işleme

yüzeyi artı temizleme yüksekliğine geri çekilerek hareket eder.

PR5 0 : Yüzey tornalama ve alt son işlem sırasında tüm malzeme öğeleri için

yollar, bir bölüm başvurusuyla oluşturulur.

1 : Yüzey tornalama ve alt son işlem sırasında tüm malzeme öğeleri için

yollar, bir cep başvurusuyla oluşturulur.

PR5 = 0

PR5 = 1

PR6 0 : Yüzey tornalama ve alt son işlem sırasındaki takım ekseni yönündeki

hareket esnasında takım, üst iş parçası yüzeyi artı temizleme

yüksekliğine geri çekilerek hareket eder.

1 : Yüzey tornalama ve alt son işlem sırasındaki takım eksen yönündeki

hareket esnasında takım, parça işleme yüzeyi artı temizleme

yüksekliğine geri çekilerek hareket eder.

PR7 0 :

[START PT.(1st AXIS)] ve [START PT.(2nd AXIS)]'in alım verisi

öğesi Cepte işleme otomatik çalışma menüsünde görüntülenmez.

1 :

[START PT.(1st AXIS)] ve [START PT.(2nd AXIS)]'in alım verisi

öğesi Cepte işleme otomatik çalışma menüsünde görüntülenir.

#7

#6

#5

#4

#3

#2

#1

#0

27061

PF4

PF3

PF2

PF1

PF0

PF0 0 : Yan son işlem ve pah kırma beslemesi sırasında takım, üst iş parçası

yüzeyi artı temizleme yüksekliğine geri çekilerek hareket eder.

1 : Yan son işlem ve pah kırma beslemesi sırasında takım, parça işleme

yüzeyi artı temizleme yüksekliğine geri çekilerek hareket eder.

PF1 0 : Yan son işlem ve pah kırmada takım, oyuk yerde üst iş parçası yüzeyi

artı temizleme yüksekliğine geri çekilerek hareket eder.

1 : Yan son işlem ve pah kırmada takım, oyuk yerde parça işleme yüzeyi

artı temizleme yüksekliğine geri çekilerek hareket eder.

- 786 -

B-63874TR/05

EK

A. PARAMETRELER

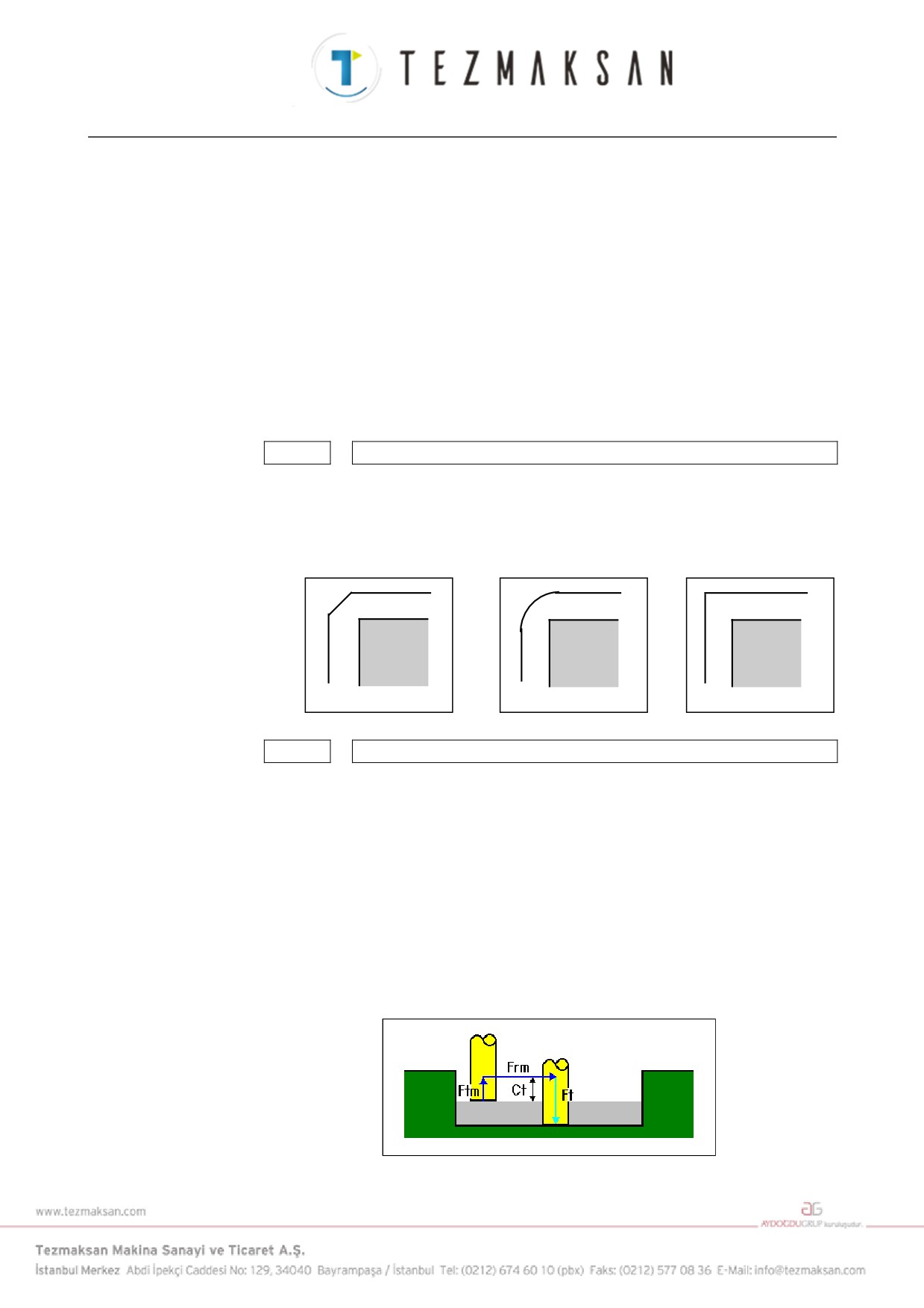

PF2 0 : Yan son işlem ve pah kırmada takım, ağızda üst iş parçası yüzeyi artı

temizleme yüksekliğine geri çekilerek hareket eder.

1 : Yan son işlem ve pah kırmada takım, ağızda parça işleme yüzeyi artı

temizleme yüksekliğine geri çekilerek hareket eder.

PF3 0 : NC, yan son işlemde freze çakısı telafisini gerçekleştirmez.

1 : NC, yan son işlemde freze çakısı telafisini gerçekleştirir.

Açıklama) Takım yolu içerde Freze Çakısı telafisiyle hesaplanmaz,

ancak G41 veya G42 doğrudan verilir.

PF4 0 : Sistem bir çakışma kontrolü gerçekleştirir.

1 : Sistem bir çakışma kontrolü gerçekleştirmez.

27065

POFSW

POFSW : Cepte işlemedeki yan son işlem ve pah kırma için ofset yöntemi.

= 0 : Köşe kesme enterpolasyonu.

= 1 : Dairesel enterpolasyon.

= 2 : Uzatılmış düz hat.

0

1

2

27066

PKTFR

PKTFR : Freze çakısı yarıçapı yönünde beslemedeki hareket sırasında

dakikadaki ilerleme için besleme hızı.

0 ayarlanırsa besleme hızının Hızlı hareketli besleme hızı olduğu

varsayılır.

Veri birimi :

Metrik alım için (0000#2=0) : 1(mm/dak)

İnç alımı için (0000#2=1) : 0,01(inç/dak)

Açıklama) Freze çakısı yarıçapı yönündeki hareket sırasındaki besleme

hızı, aşağıdaki şemada olduğu gibi 'Frm''dir.

- 787 -

A. PARAMETRELER

EK

B-63874TR/05

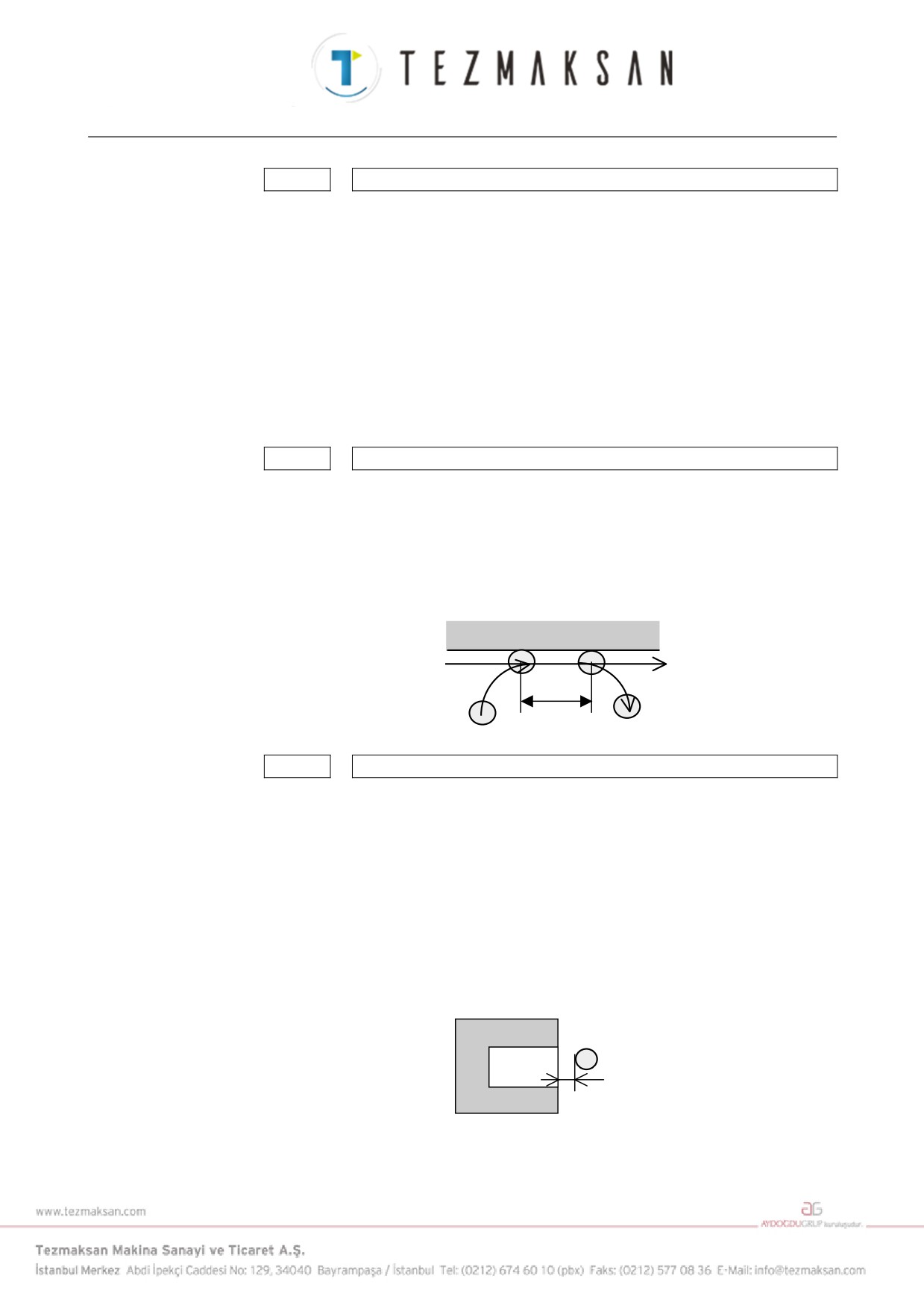

27067

PKTFT

PKTFT : Takım ekseni yönünde beslemedeki hareket sırasında dakikadaki

ilerleme için besleme hızı.

0 ayarlanırsa besleme hızının Hızlı hareketli besleme hızı olduğu

varsayılır.

Veri birimi :

Metrik alım için (0000#2=0) : 1(mm/dak)

İnç alımı için (0000#2=1) : 0,01(inç/dak)

Açıklama) Takım ekseni yönündeki hareket sırasındaki besleme hızı,

yukarıdaki şemada olduğu gibi 'Ftm''dir.

27068

PKOVL

PKOVL : Yan son işlem ve pah kırma sırasında yaklaşma/uzaklaşma için üst üste

binme miktarı.

Veri birimi :

Metrik alım için (0000#2=0) : 0,001(mm)

İnç alımı için (0000#2=1) : 0,0001(inç)

PKOVL

27069

OPNCR

OPNCR : Cepte işlemedeki açık bölüm için temizleme

(OPNCR = 0 olduğunda)

Metrik alım için (0000#2=0), açık bölümün temizlemesi 3 mm

varsayılır.

İnç alımı için (0000#2=1), açık bölümün temizlemesi 0,3 inç

varsayılır.

Veri birimi :

Metrik alım için (0000#2=0) : 0,001(mm)

İnç alımı için (0000#2=1) : 0,0001(inç)

OPNCR

- 788 -

B-63874TR/05

EK

A. PARAMETRELER

27070

PKTFR

PKTFR : Freze çakısı yarıçapı yönünde beslemedeki hareket sırasında devir

başına ilerleme için besleme hızı.

0 ayarlanırsa besleme hızının Hızlı hareketli besleme hızı olduğu

varsayılır.

Veri birimi :

Metrik alım için (0000#2=0) : 0,0001(mm/devir)

İnç alımı için (0000#2=1) : 0,000001(inç/devir)

Açıklama) No.27066'ya başvurun.

27071

PKTFT

PKTFT : Takım ekseni yönünde beslemedeki hareket sırasında devir başına

ilerleme için besleme hızı.

0 ayarlanırsa besleme hızının Hızlı hareketli besleme hızı olduğu

varsayılır.

Veri birimi :

Metrik alım için (0000#2=0) : 0,0001(mm/devir)

İnç alımı için (0000#2=1) : 0,000001(inç/devir)

Açıklama) No.27067'ye başvurun.

- 789 -

Content      ..     25      26      27      28     ..
