FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

B-63874TR/05

z Diğerleri

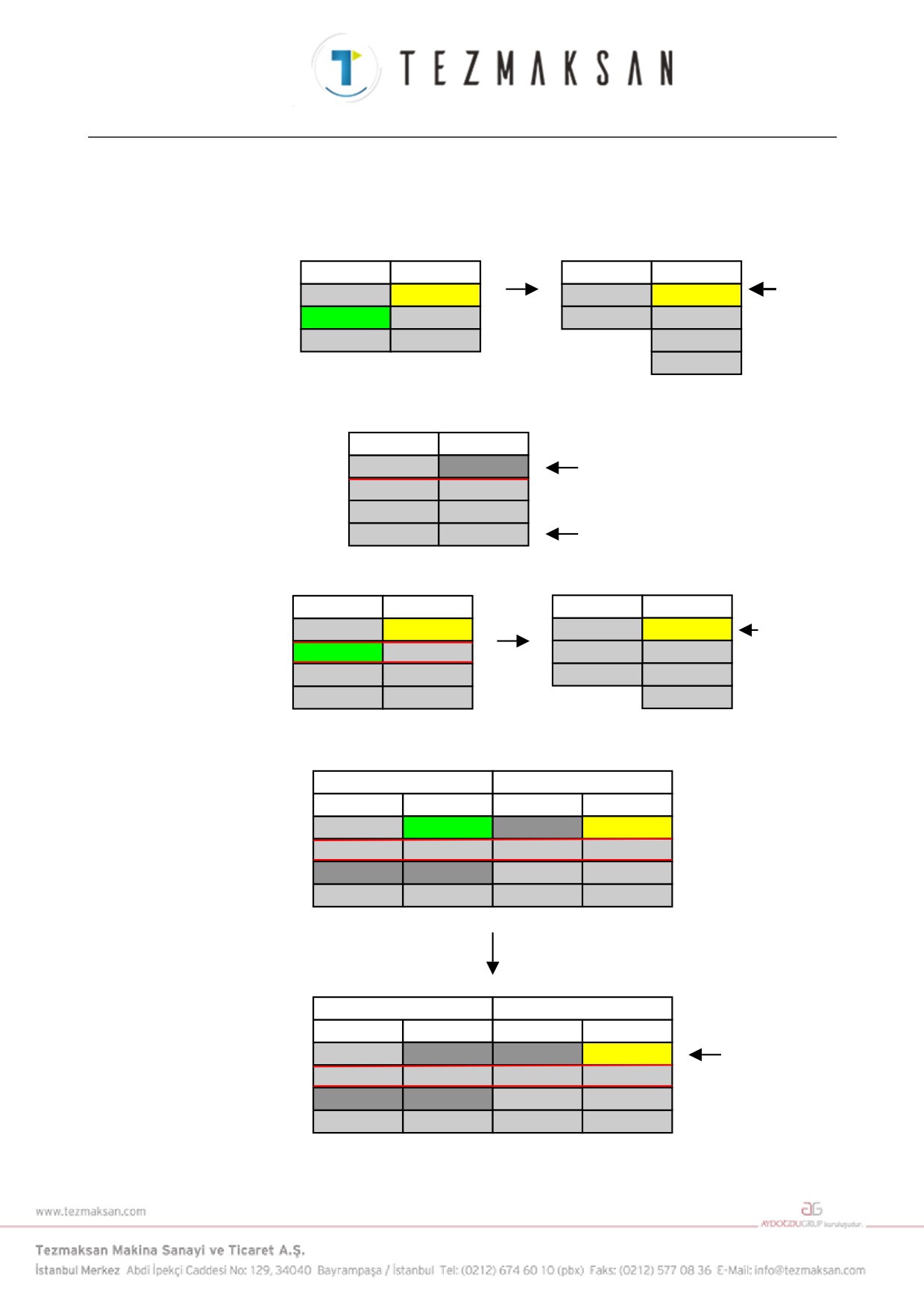

• Hedef işlem boş olmadığında üzerine yazmanın, eklemenin ve

iptal etmenin seçilmesi mümkündür.

TURRET 1

TURRET 2

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N10 ROUGH

FINE

taşıma

*N20 FINE

N20 TAP

Ekleyi

N10 DRILL

girin

Seçin

N20 TAP

• Kaynak ve hedef olarak belirtilemeyecek hücre mevcuttur.

TURRET 1

TURRET 2

N10 ROUGH

Uygunsuz hücre alınması

N20 MIDDLE

N10 DRILL

N30 FINE

N20 TAP

% hücre

• Bekleme ve aktarma taşınmayacaktır.

TURRET 1

TURRET 2

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N10 ROUGH

N10 TRANS

Aktarma

taşınmay

*N20 TRANS

N20 TRANS

N30 FINE

N20 TRANS

acaktır.

N30 FINE

N30 TAP

Taşıyın

N30 TAP

• Uygunsuz hücreye giriş yapmak için taşıma, sadece aynı satır ve

torna arasında olması durumunda mümkündür.

SPINDLE 1

SPINDLE 2

TURRET 1

TURRET 2

TURRET 1

TURRET 2

N10 ROUGH

*N10 DRILL

N20 TRANS

N30 FINE

N30 TAP

Taşıyın

SPINDLE 1

SPINDLE 2

TURRET 1

TURRET 2

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

Uygunsuz

hücrenin

N20 TRANS

alınması için

N30 FINE

N30 TAP

taşınması

gerçekleşti.

• Uygunsuzluk hücre alınması için taşıma, sadece aynı satır ve

torna arasındaki hücrelerden hiçbirinin uygunsuz hücre

olmaması durumunda mümkündür.

- 610 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU

SPINDLE 1

SPINDLE 2

TURRET 1

TURRET 2

TURRET 1

TURRET 2

N10 ROUGH

CAN'T INPUT

N20 TRANS

N30 FINE

*N30 TAP

Taşıma

SPINDLE 1

SPINDLE 2

TURRET 1

TURRET 2

TURRET 1

TURRET 2

Uygunsuz

N10 ROUGH

N30 TAP

hücrenin

N20 TRANS

alınması için

N30 FINE

taşınması

gerçekleşti.

- 611 -

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

B-63874TR/05

3.5.5

İşlem Adını Değiştirme

z Fonksiyon

• İşlem adını değiştirir.

• NC programında,

İşlem komut satırını başlatın : G1992 Sx (xxxx)

Bu komut satırındaki açıklamayı değiştirin.

İşlem adını temizledikten sonra, yuvarlak parantez içindeki

açıklamayı silin.

z Temel İşlem

1. İmleci, değiştirilecek hücreye ilerletin.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N20 FINE

N20 TAP

[RENAME]'e basın.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

İşlem adı için iletişim kutusu

İŞLEM ADI MIDDLE

görüntülenir. Örnek olarak MIDDLE

alın.

3. OK'e basın, işlem adı değiştirilecektir.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

(İptale basıldığında, önceki

N20 MIDDLE

N20 TAP

durumuna geri döner.)

z Diğerleri

• Adı değiştirilemeyecek olan bazı hücreler mevcut.

TURRET 1

TURRET 2

N10 ROUGH

Uygunsuz hücre alınması

N20 MIDDLE

N10 DRILL

N30 FINE

N20 TAP

% hücre

- 612 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU

3.5.6

Program Düzenleme

Fonksiyon

• İşlemi düzenler.

• Geçerli hücreli NC Programı tam ekran modunda açılır ve imleç,

geçerli hücreli işlemin başına gelir.

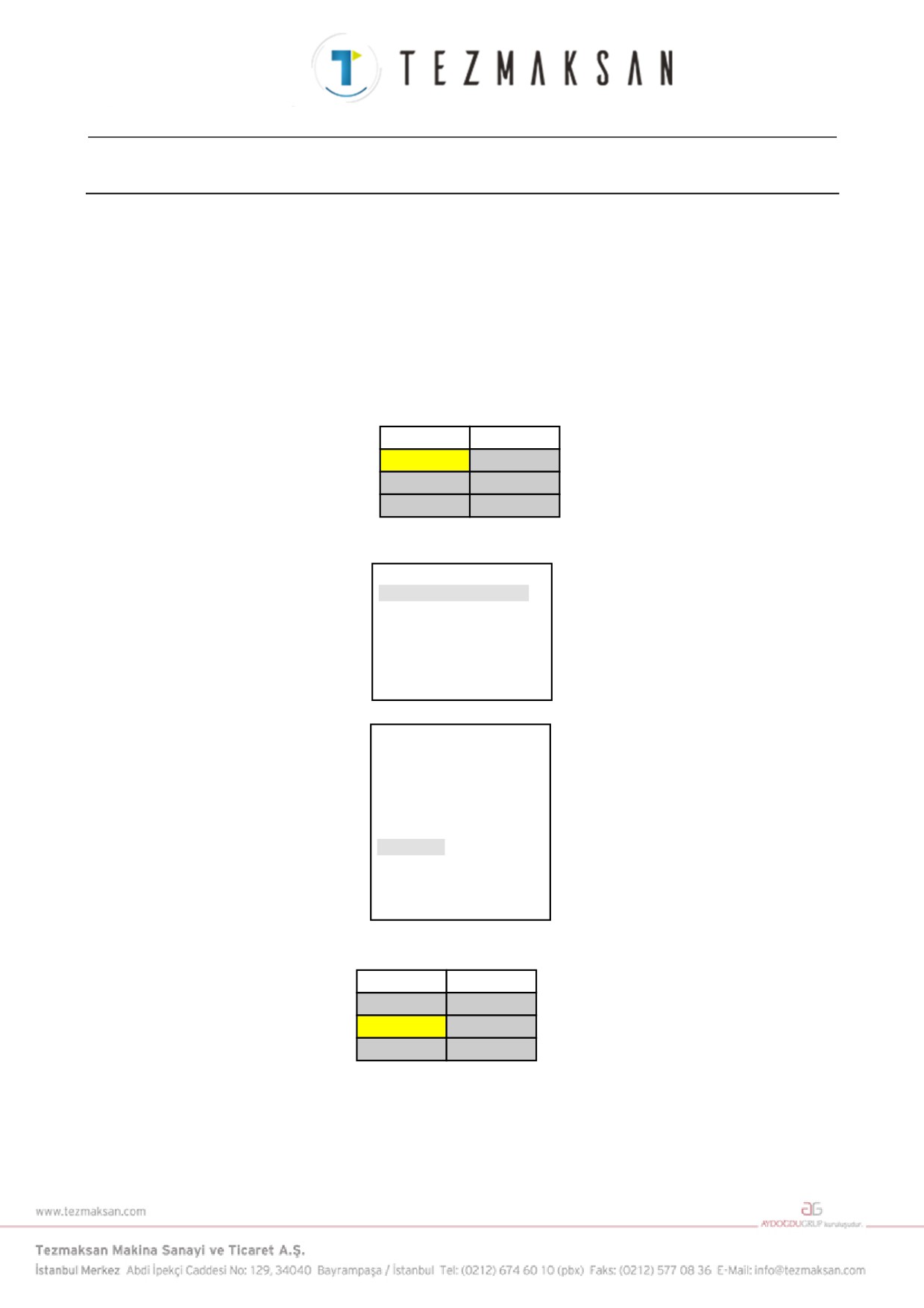

Temel İşlem

1. İmleci, düzenlenecek hücreye ilerletin.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N20 FINE

N20 TAP

[EDTPRG]'e basın.

;

N10 G1992 S1 (ROUGH);

Düzenleme ekranının imleci,

otomatik olarak işlemin başlangıç

konumuna gider.

G1993;

;

3. Düzenleme işini yapın.

;

N10 G1992 S1 (ROUGH);

Düzenleme işi, genel düzenleme

ekranıyla yapılır. (boyutları

G1993;

değiştirmesiyle tüm ekran

N10 G1992 S1 (FINE);

görüntüsü)

G00X0.Z0.;

Genel bir düzenleme ekranı

nedeniyle aşağıdaki işlem, benzer

G1993;

şekilde düzenlenebilir.

[EDWORK]'e basın.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

Genel bir düzenleme ekranında

N20 FINE

N20 TAP

düzenlenen işlem, geçerli hücre haline

gelir.

- 613 -

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

B-63874TR/05

z Diğerleri

• Takım değiştirme noktası seçim sinyaline göre MANUAL GUIDE

i'nin başı seçildiğinde, takım değiştirme noktası seçim sinyalini,

ileride hedef hücrenin ait olacağı baş tarafa ayarlamak

gerekmektedir.

• Uygunsuz hücre alınmasında düzenleme işi başlatıldığında, aynı

tornadaki bir sonraki etkin işlem açılacaktır.

TURRET 1

TURRET 2

;

N10 ROUGH

CAN'T EDIT

N10 G1992 S1 (DRILL);

N20 MIDDLE

N10 DRILL

EDTPRG

N30 FINE

N20 TAP

G1993;

;

- 614 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU

3.5.7

Bekleme Atama

z Fonksiyon

• İşlem arasında beklemeyi ayarlar.

• NC programında,

İşlem komut satırını başlatın : G1992 Sx (xxxx)

İşlem komut satırını sonlandırın : G1993

Mxxx (Pxx), bu komut satırlarının birine veya her ikisine

ayarlanır.

z Temel İşlem

[STWAIT]'e basın. (İmleç konumu ihmali)

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N20 FINE

N20 TAP

Yazılım tuşu dizisi, bekleme modu

ayarlamaya geçiş yapar.

2. İmleci kaynak beklemeye getirin ve [SELECT]'e basın.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

*N20 FINE

N20 TAP

Seçilen hücrenin üstüne “*” ekleyin.

3. İmleci hedef beklemeye getirin ve [SELECT]'e basın.

TURRET 1

TURRET 2

Ayrıca, kaynak bekleme hücresinin

N10 ROUGH

*N10 DRILL

arka plan rengi yeşil olur.

*N20 FINE

N20 TAP

[SETTOP], [SETEND] ve

[STBOTH]'dan herhangi birine basın.

[SET-]'e basın.

•

[SETTOP]'a basıldığında

TURRET 1

TURRET 2

(Normal şekilde sonlandırıldığında,

N10 ROUGH

seçilen durum otomatik olarak serbest

N20 FINE

N10 DRILL

bırakılır.)

N20 TAP

- 615 -

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

B-63874TR/05

•

[SETEND]'a basıldığında

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

(Normal şekilde sonlandırıldığında,

seçilen durum otomatik olarak serbest

N20 FINE

bırakılır.)

N20 TAP

•

[STBOTH]'a basıldığında

TURRET 1

TURRET 2

N10 ROUGH

(Normal şekilde sonlandırıldığında,

N20 FINE

N10 DRILL

seçilen durum otomatik olarak serbest

bırakılır.)

N20 TAP

[RETURN]'e basın ve bekleme modu ayarlamayı serbest

bırakın.

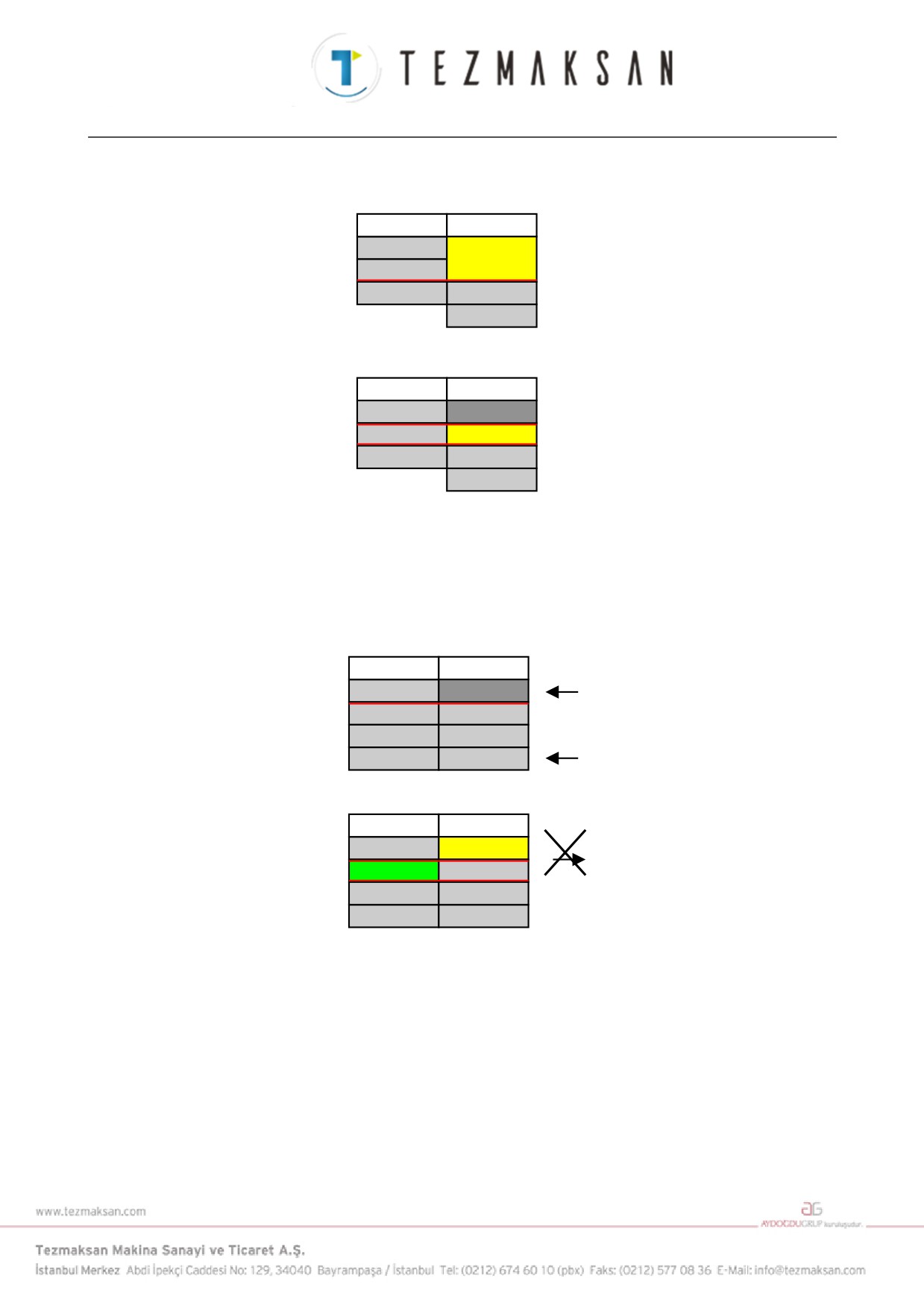

z Diğerleri

• Kaynak ve hedef bekleme olarak belirtilemeyecek bazı hücreler

mevcuttur.

TURRET 1

TURRET 2

N10 ROUGH

Uygunsuz hücre alınması

N20 MIDDLE

N10 DRILL

N30 FINE

N20 TAP

% hücre

• Bekleme daha önceden ayarlanmışsa, bekleme ayarlanamaz.

TURRET 1

TURRET 2

N10 ROUGH

*N10 DRILL

*N20 WAIT

N20 WAIT

N30 FINE

N30 TAP

Bekleme

İşlemi

• Bekleme M kodunun olmaması durumunda, bekleme

ayarlanamaz.

• Beklemeyi yalnızca üst kısımlar veya aşağı kısımlarda

ayarlamak mümkündür.

- 616 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU

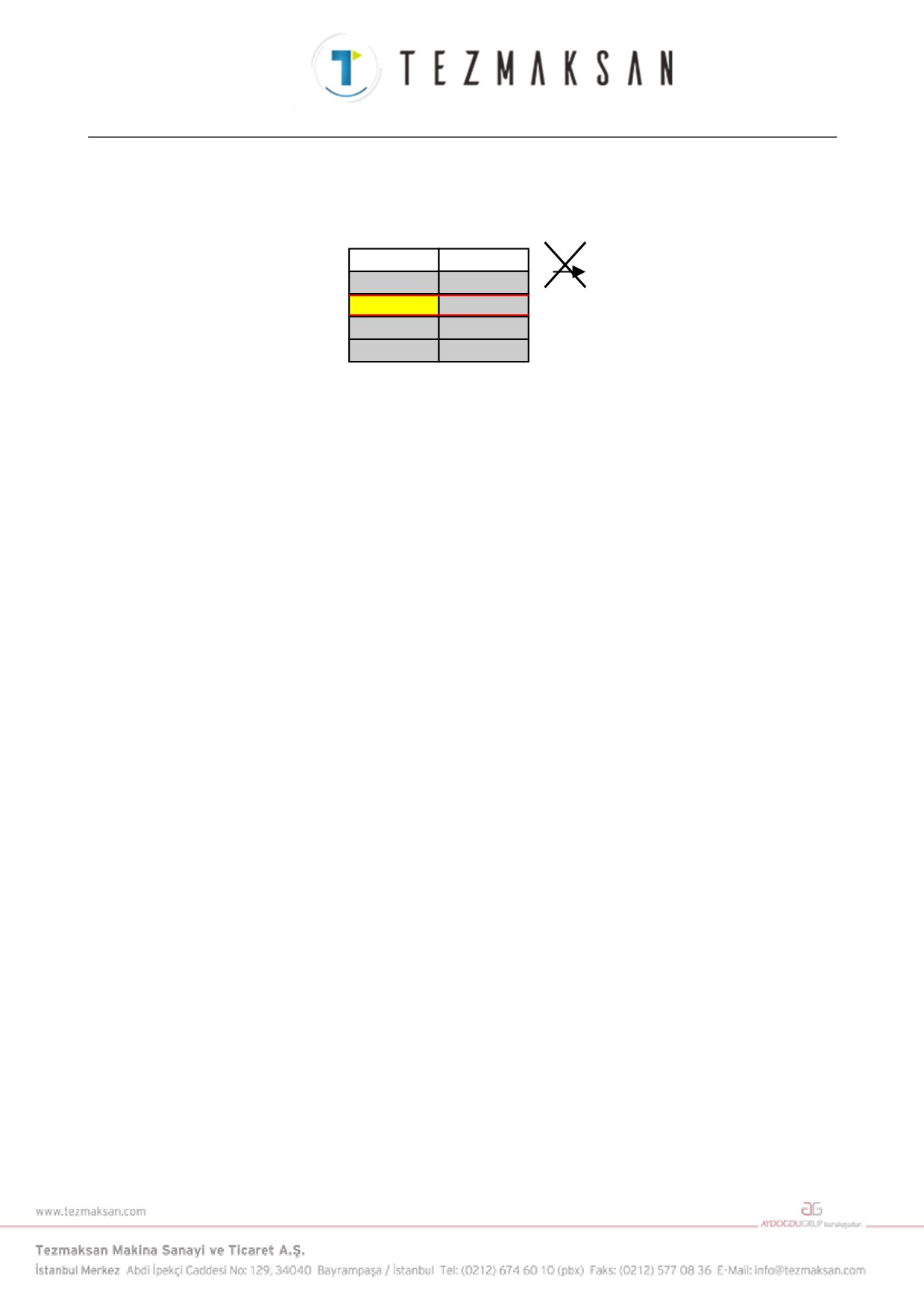

• Başka bir beklemenin içinden bir bekleme ayarlamak mümkün

değildir.

TURRET 1

TURRET 2

N10 ROUGH

*N10 DRILL

N20 TRANS

*N30 FINE

N30 TAP

Bekleme

İşlemi

• Aynı yolda işlem arasında beklemeyi ayarlamak mümkün

değildir.

TURRET 1

TURRET 2

*N10 ROUGH

N10 DRILL

N20 TRANS

*N30 FINE

N30 TAP

Bekleme

İşlemi

- 617 -

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

B-63874TR/05

3.5.8

Beklemeyi Serbest Bırakma

z Fonksiyon

• İşlem arasında beklemeyi serbest bırakır.

• NC programında,

İşlem komut satırını başlatın : G1992 Sx (xxxx)

İşlem komut satırını sonlandırın : G1993

Mxxx (Pxx), bu komut satırlarının birinden veya her ikisinden

silinecektir.

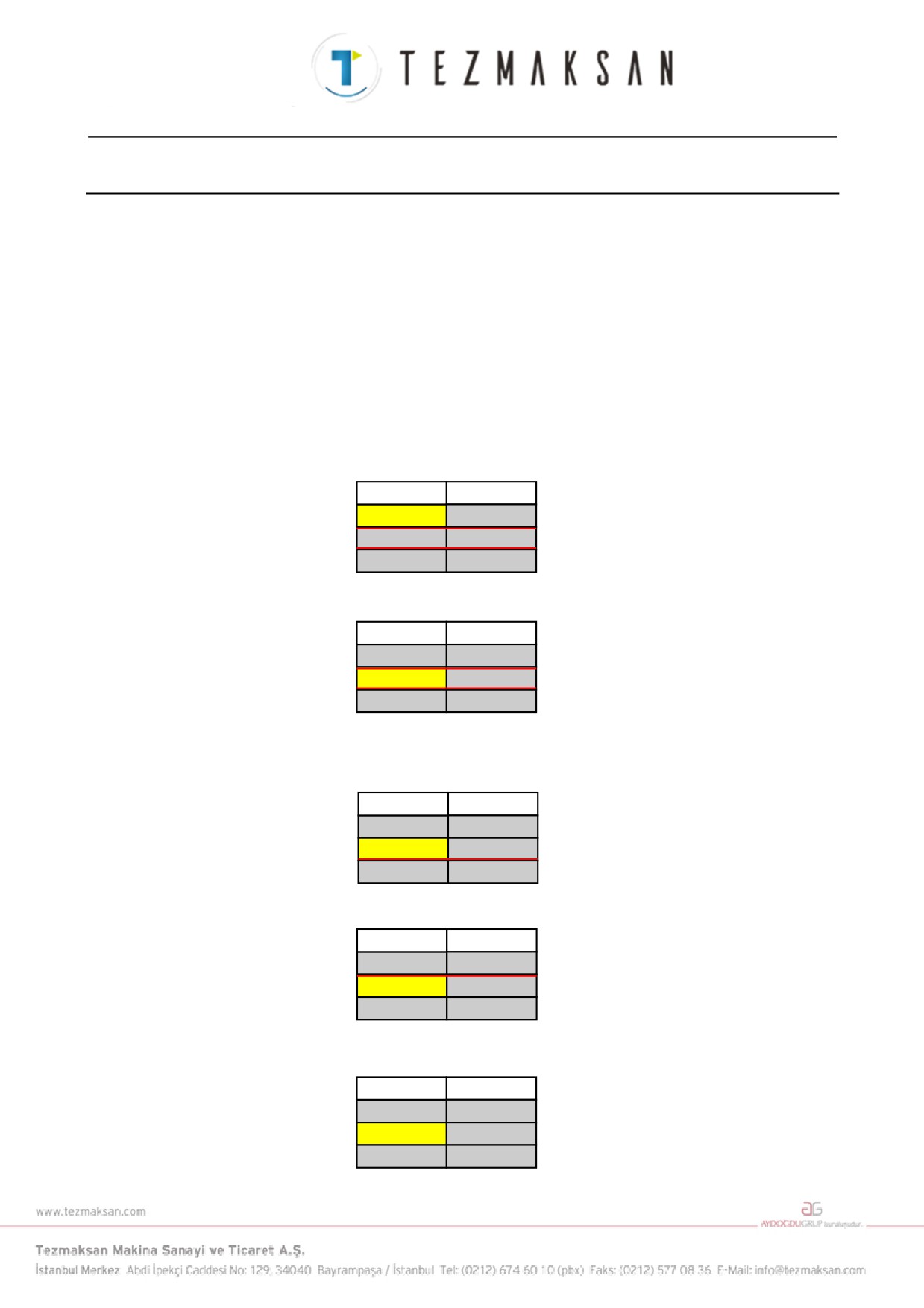

z Temel İşlem

[CLWAIT]'e basın. (İmleç konumu ihmali)

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

Yazılım tuşu dizisi, bekleme modunu

serbest bırakmaya geçiş yapar.

N20 FINE

N20 TAP

2. İmleci, bekleme olan hücreye ilerletin.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N20 FINE

N20 TAP

[CLTOP], [CLEND] ve [CLBOTH]'tan

herhangi birine basın.

[CL-]'e basın.

•

[CLTOP]'a basıldığında

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

(Karşıdaki bekleme de serbest bırakılır.)

N20 FINE

N20 TAP

•

[CLEND]'a basıldığında

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N20 FINE

N20 TAP

(Karşıdaki bekleme de serbest bırakılır.)

•

[CLBOTH]'a basıldığında

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

(Karşıdaki bekleme de serbest bırakılır.)

N20 FINE

N20 TAP

- 618 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU

[RETURN]'e basın ve bekleme modunu serbest bırakın.

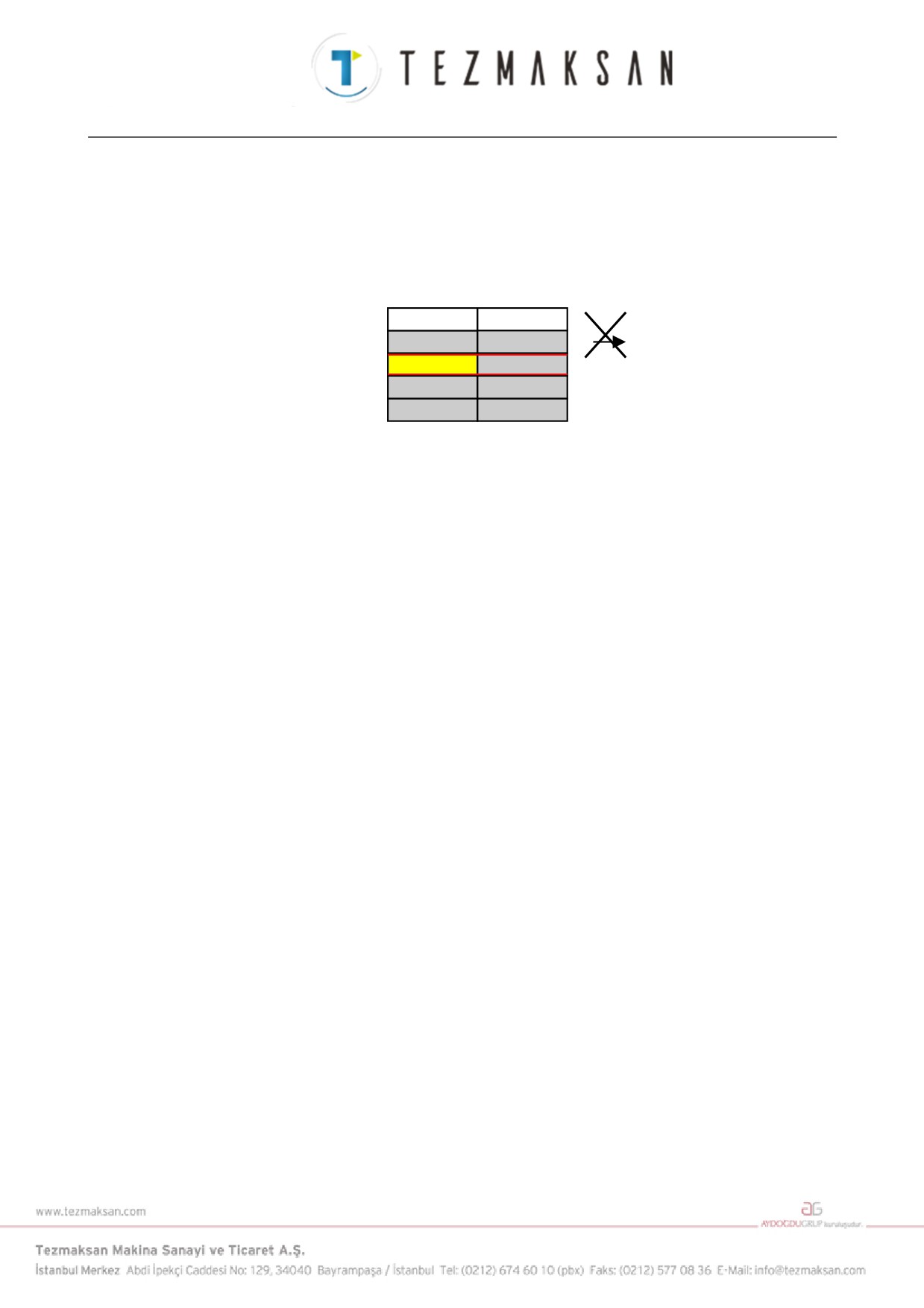

z Diğerleri

• Beklemeyi serbest bırakarak aktarma.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N20 TRANS

Bekleme

N30 FINE

N30 TAP

İşleminin

Serbest

Bırakılması

- 619 -

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

B-63874TR/05

3.5.9

Aktarma Atama

z Fonksiyon

• İşlem arasında aktarmayı ayarlar.

• NC programında,

İşlem komut satırını başlatın : G1992 Sx (xxxx)

Q0 Mxxx (Pxx), üstteki komut satırına ayarlanacaktır,

İşlem komut satırını sonlandırın : G1993

Mxxx (Pxx), üstteki komut satırına ayarlanacaktır.

z Temel İşlem

[STTRNS]'e basın. (İmleç konumu ihmali)

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

Yazılım tuşu dizisi, bekleme modu

N20 FINE

N20 TAP

ayarlamaya geçiş yapar.

2. İmleci kaynak aktarmaya getirin ve [SELECT]'e basın.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

*N20 FINE

N20 TAP

Seçilen hücrenin üstüne “*” ekleyin.

3. İmleci hedef aktarmaya getirin ve [SELECT]'e basın.

Seçilen hücrenin üstüne “*” ekleyin.

TURRET 1

TURRET 2

Ayrıca, kaynak bekleme hücresinin

N10 ROUGH

*N10 DRILL

arka plan rengi yeşil olur.

*N20 FINE

N20 TAP

[STTRNS] veya [CANCEL]'e basın.

[STTRNS]'e basın.

TURRET 1

TURRET 2

N10 ROUGH

(Normal şekilde sonlandırıldığında,

N20 FINE

N10 DRILL

seçilen durum otomatik olarak serbest

bırakılır.)

N20 TAP

[RETURN]'e basın ve aktarma modu ayarlamayı serbest

bırakın.

- 620 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU

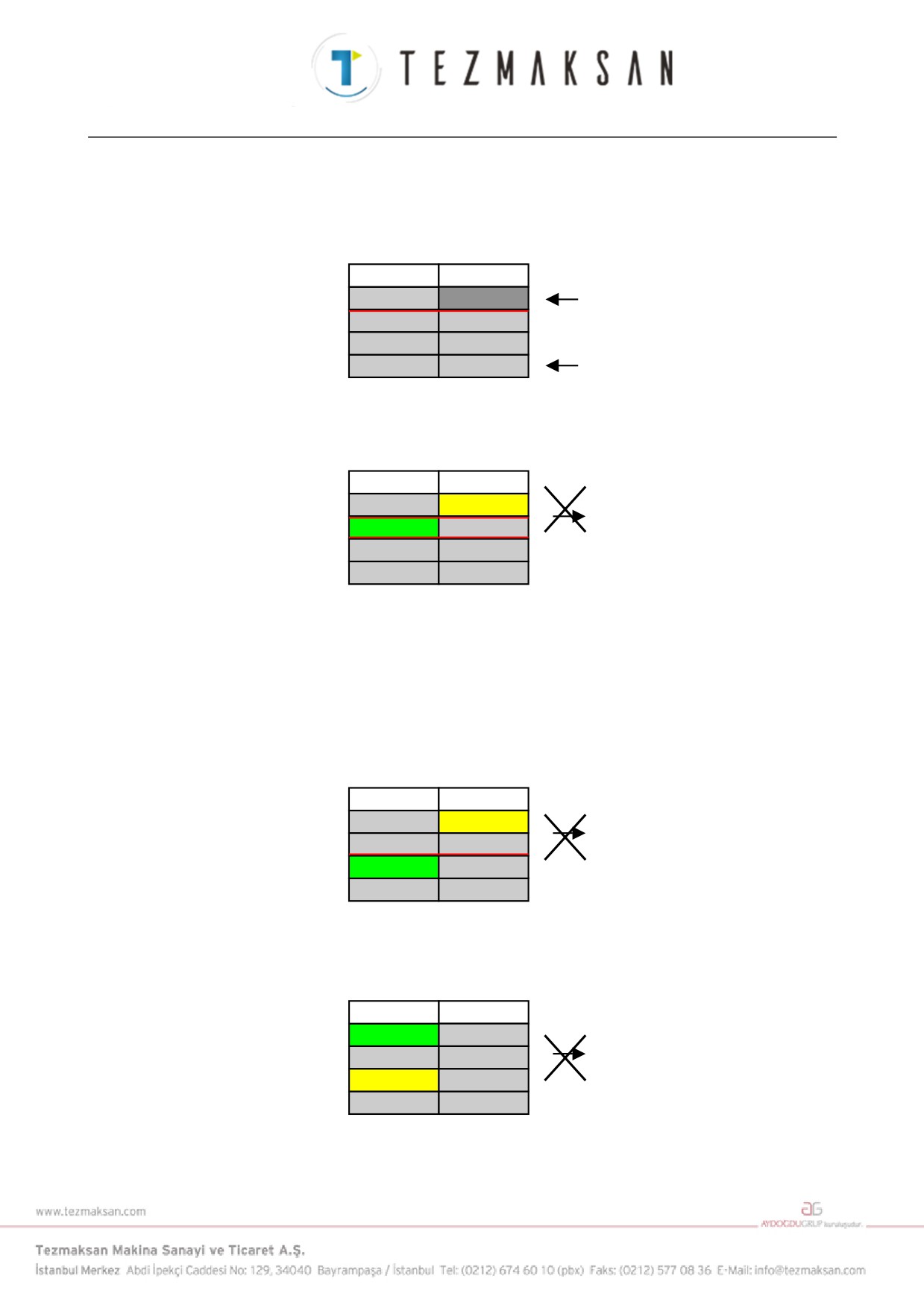

z Diğerleri

• Kaynak ve hedef aktarma olarak belirtilemeyecek bazı hücreler

mevcuttur.

TURRET 1

TURRET 2

N10 ROUGH

Uygunsuz hücre alınması

N20 MIDDLE

N10 DRILL

N30 FINE

N20 TAP

% hücre

• Bekleme veya aktarma daha önceden ayarlanmışsa, aktarma

ayarlanamaz.

TURRET 1

TURRET 2

N10 ROUGH

*N10 DRILL

*N20 WAIT

N20 WAIT

N30 FINE

N30 TAP

Aktarma

İşlemi

• Bekleme M kodunun olmaması durumunda, bekleme

ayarlanamaz.

• Aktarmayı, bekleme olmayan hücrelerin tam arasına ayarlamak

mümkündür.

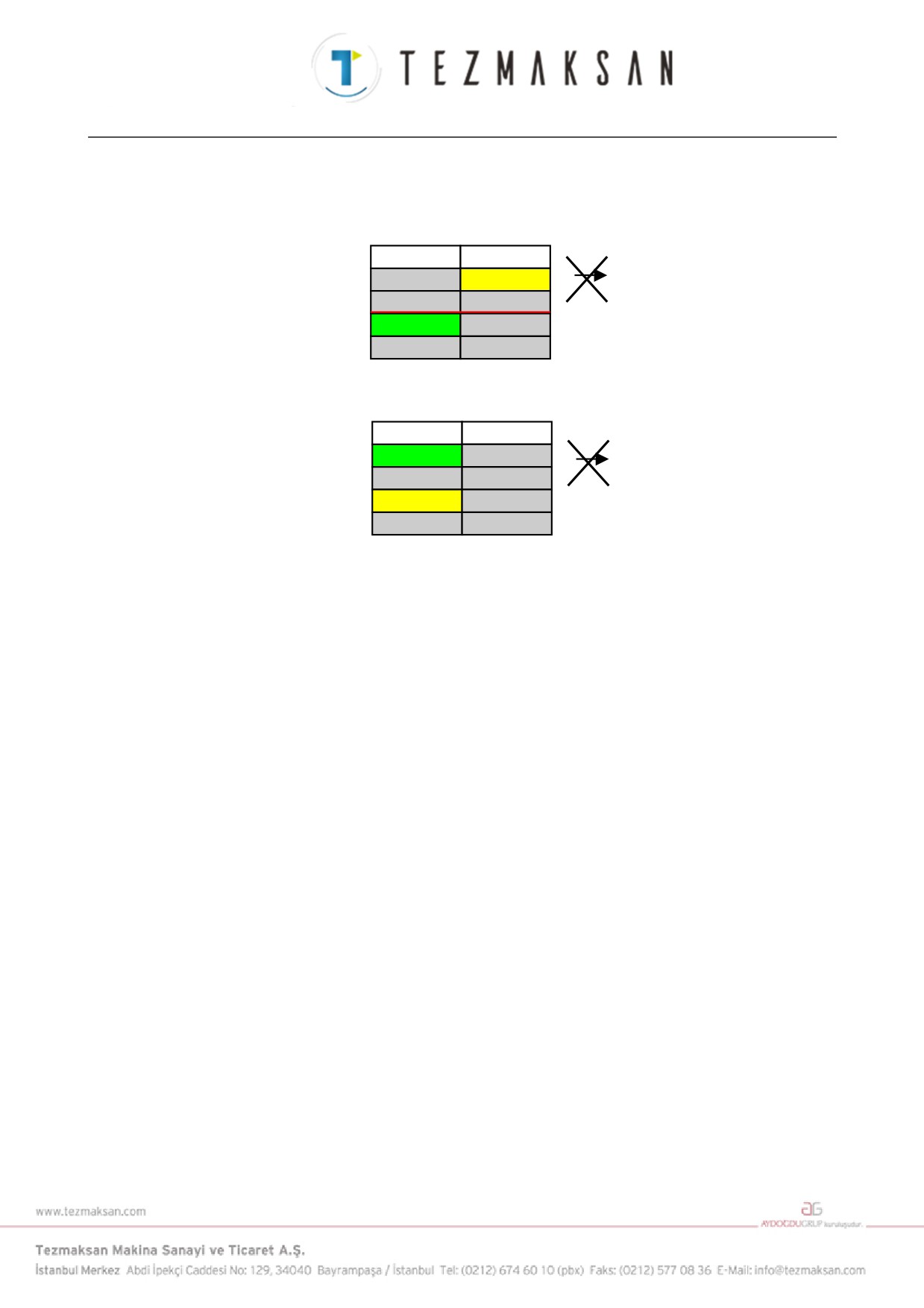

• Başka bir beklemenin veya aktarmanın içinden bir bekleme

ayarlamak mümkün değildir.

TURRET 1

TURRET 2

N10 ROUGH

*N10 DRILL

N20 TRANS

*N30 FINE

N30 TAP

Bekleme

İşlem

• Aynı yolda işlem arasında aktarmayı ayarlamak mümkün

değildir.

TURRET 1

TURRET 2

*N10 ROUGH

N10 DRILL

N20 TRANS

*N30 FINE

N30 TAP

Aktarma

İşlem

- 621 -

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

B-63874TR/05

3.5.10

Aktarmayı Serbest Bırakma

z Fonksiyon

• İşlem arasında aktarmayı serbest bırakır.

• NC programında,

İşlem komut satırını başlatın : G1992 Sx (xxxx)

Q0 Mxxx (Pxx), üstteki komut satırından silinecektir.

İşlem komut satırını sonlandırın : G1993

Mxxx (Pxx), üstteki komut satırından silinecektir.

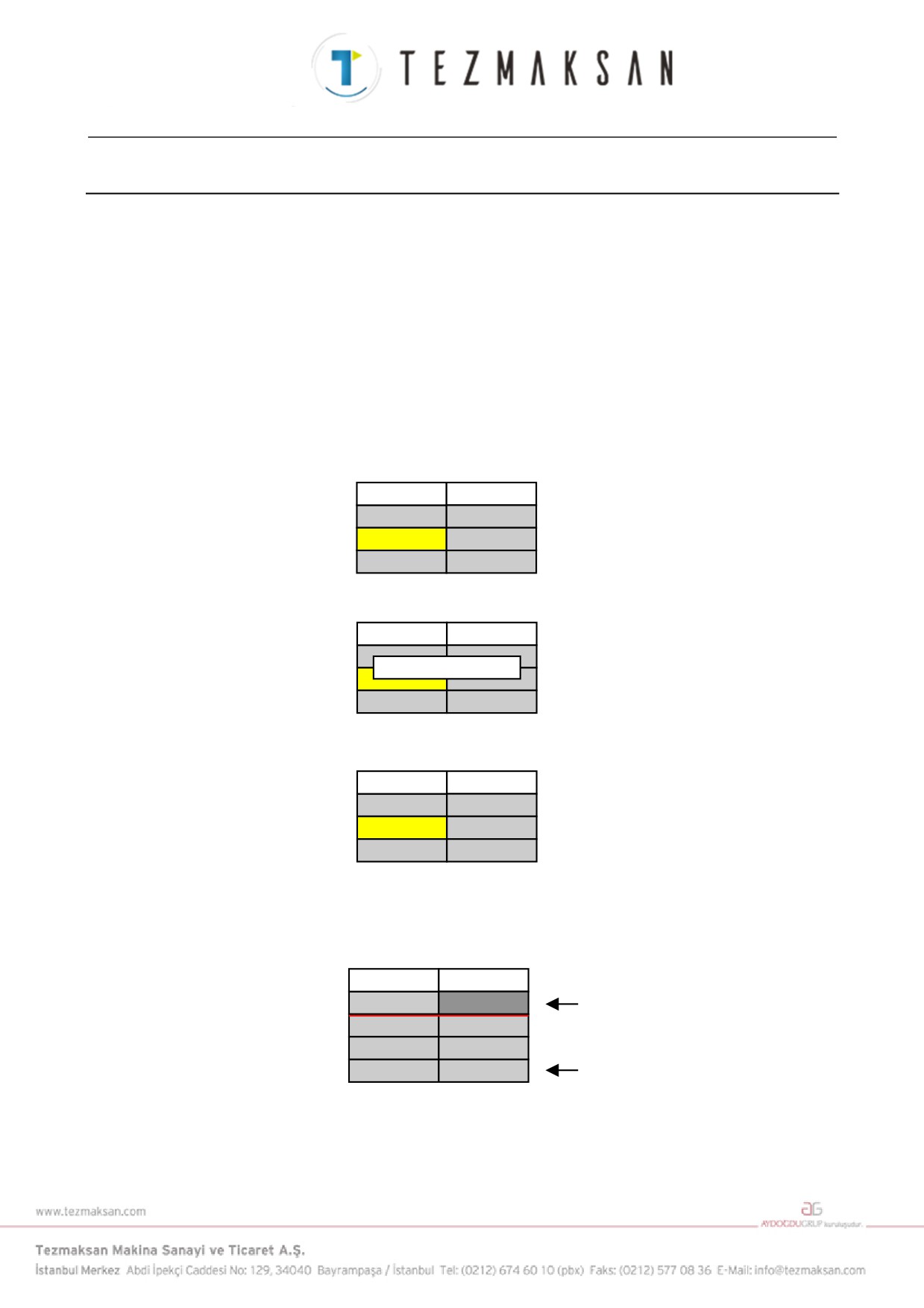

z Temel İşlem

[CLTRNS]'e basın. (İmleç konumu ihmali)

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N20 TRANS

Yazılım tuşu dizisi, aktarma modu

serbest bırakmaya geçiş yapar.

N30 FINE

N30 TAP

2. İmleci, aktarma olan hücreye ilerletin.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N20 TRANS

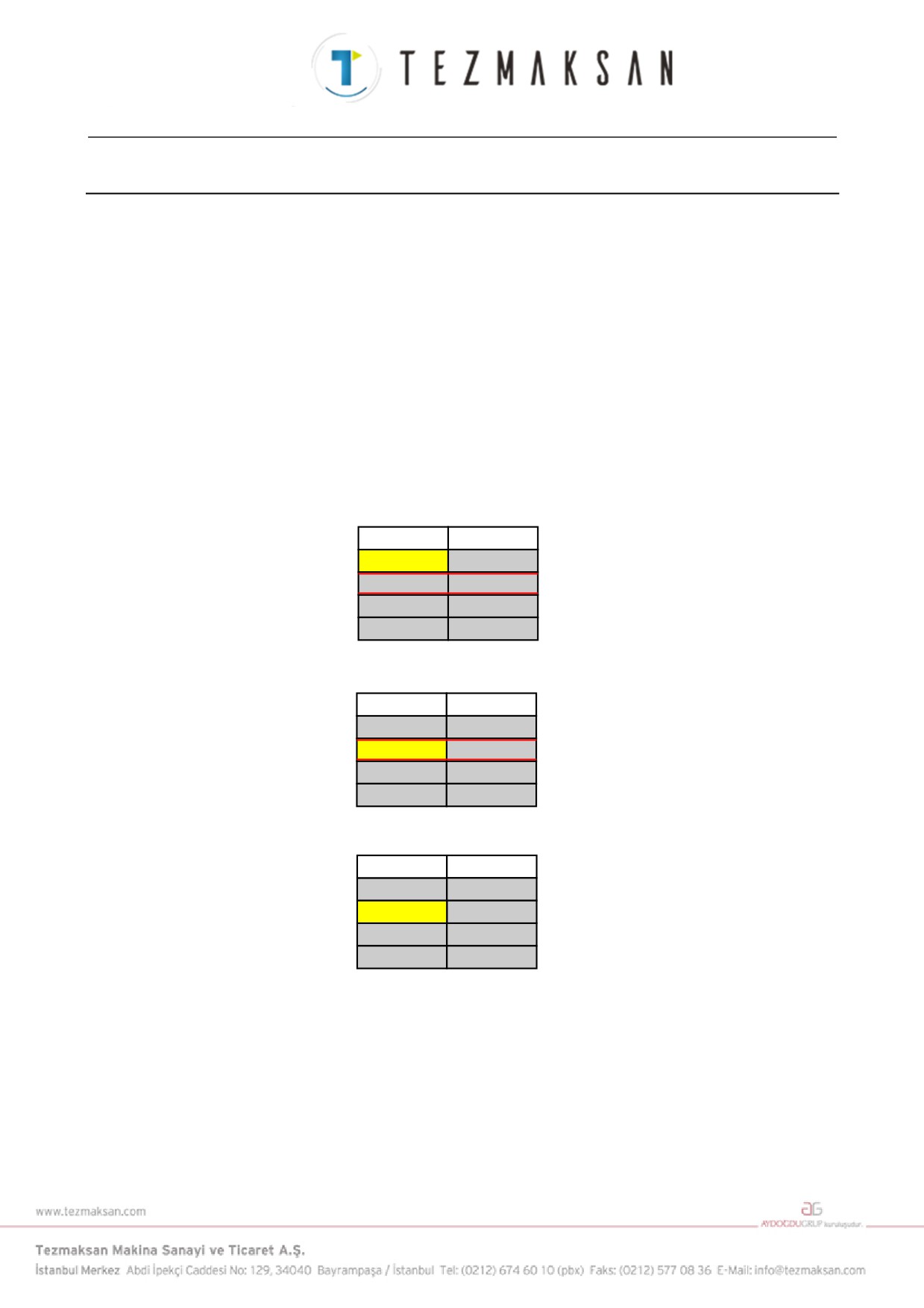

[STTRNS] veya [CANCEL]'a basın.

N30 FINE

N30 TAP

[CLTRANS]'a basın.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N20 TRANS

N30 FINE

N30 TAP

(Karşıdaki aktarma da serbest bırakılır.)

[RETURN]'e basın ve aktarma modunu serbest bırakın.

- 622 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU

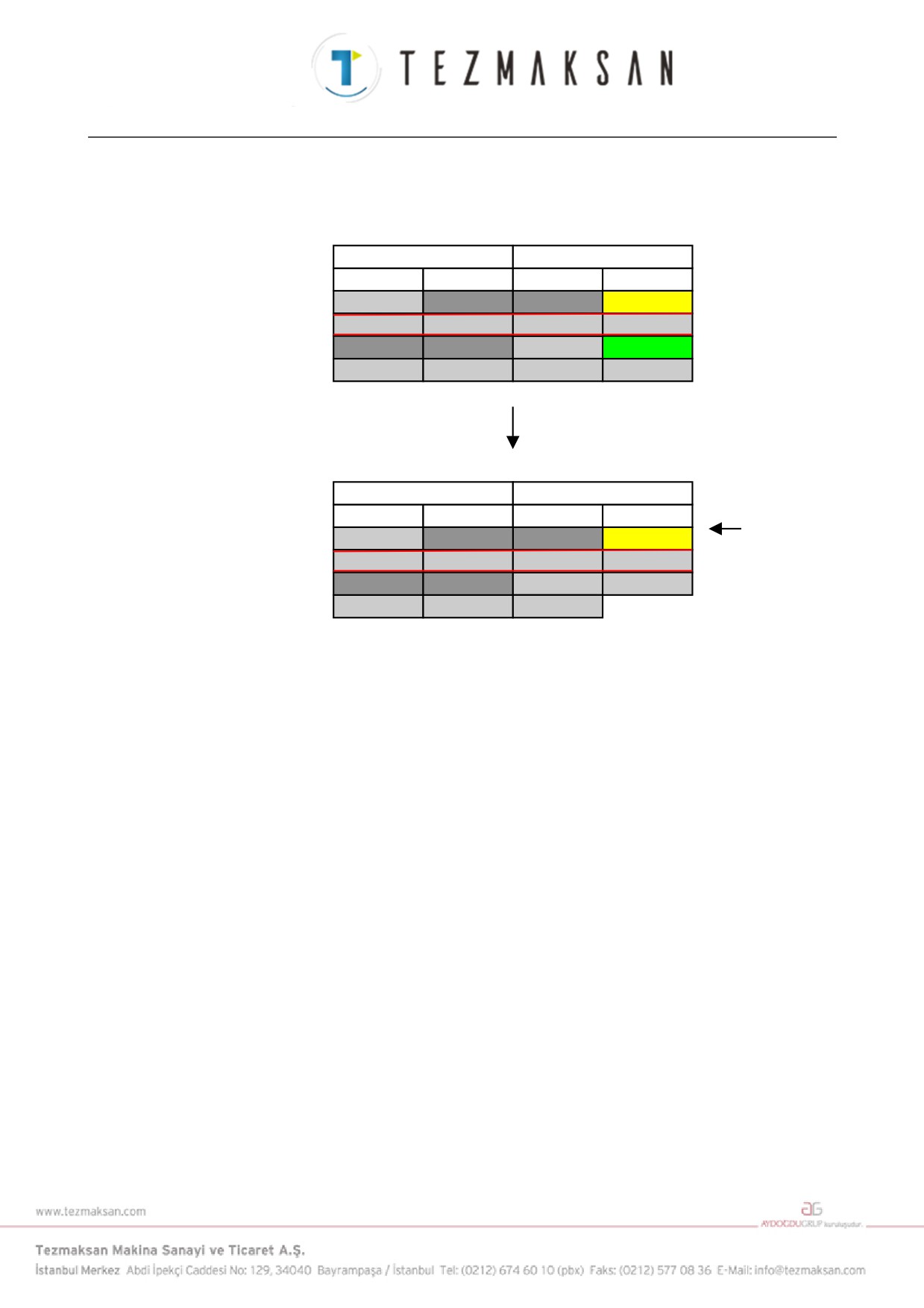

z Diğerleri

• Bekleme, aktarmanın kaldırılmasıyla çalıştırılamaz.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N20 TRANS

Aktarma

İşlemini

N30 FINE

N30 TAP

Serbest

Bırakma

- 623 -

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

B-63874TR/05

3.5.11

Her Bir Yol Program Kontrolü için İsteğe Bağlı Komut Satırı

Atlaması Ekleme

z Fonksiyon

• NC programında,

İşlem komut satırını başlatın : G1992 Sx (xxxx)

İşlem komut satırını sonlandırın : G1993

Yukarıdaki iki komut satırı arasındaki her komut

satırının

üzerine “/7”, “/8”, ve “9”dan birini ekleyin.

/7 : iş mili 1'e ait işlem (aktarma işleminin dışında)

/8 : iş mili 2'ye ait işlem (aktarma işleminin dışında)

/9 : aktarma işlemi

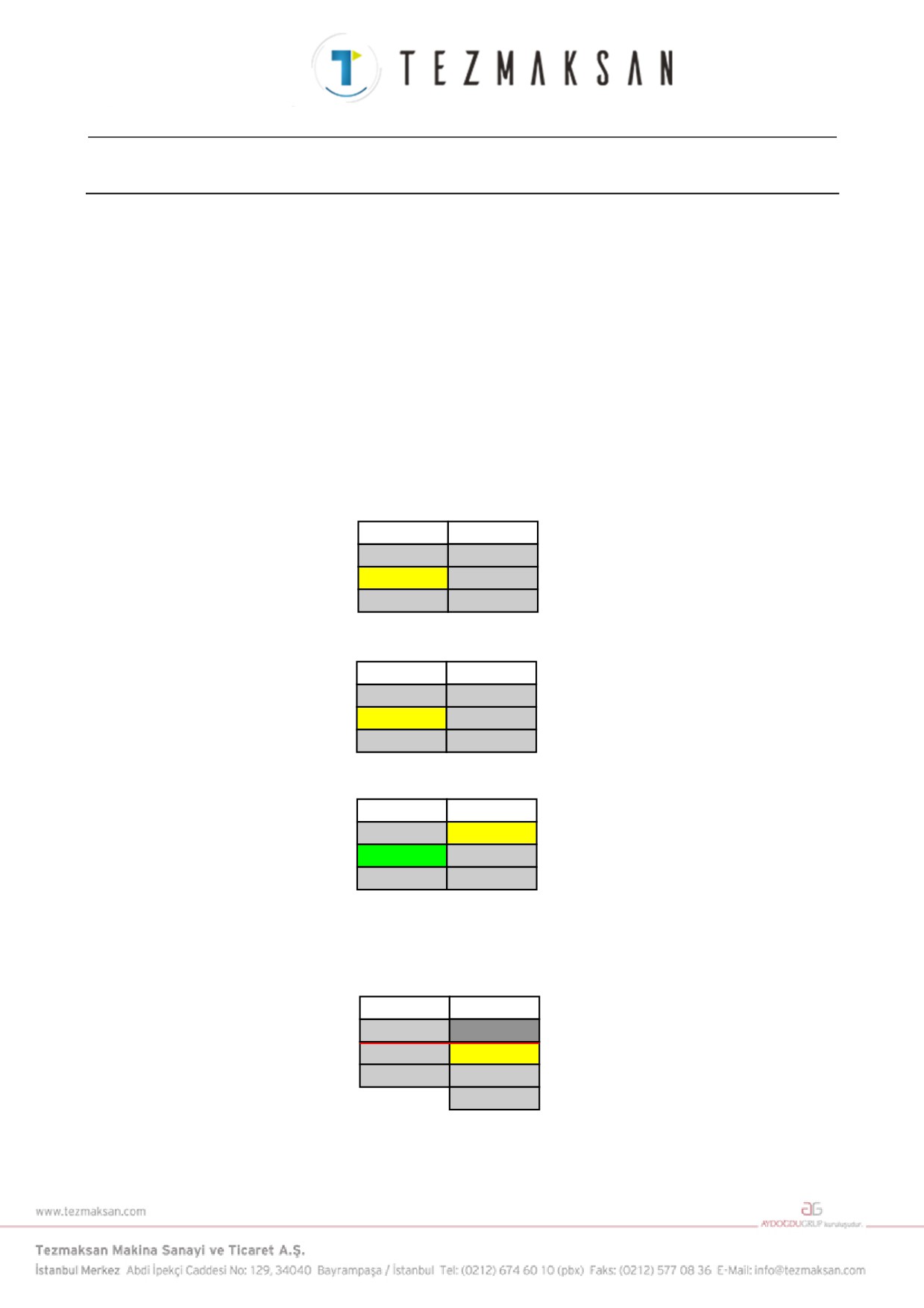

z Temel İşlem

[ADD /]'e basın.

SPINDLE 1

SPINDLE 2

TURRET 1

TURRET 2

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N20 TRANS

N30 FINE

N30 TAP

İsteğe bağlı komut satırı

atlamayı ekleme

SPINDLE 1

SPINDLE 2

TURRET 1

TURRET 2

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N20 TRANS

N30 FINE

N30 TAP

z Diğerleri

• G1992'ye ve G1993'e sahip olan komut satırı için ekleme işlemi

yapılmaz.

G1992 S1;

T0101;

/7 T0101;

G00 X0. Z0.;

/7 G00 X0. Z0.;

M01;

/7 M01;

G1993;

- 624 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU

• İsteğe bağlı komut satırı atlama (/7, /8, /9) ek işleminde, “/”

mevcutsa, “/” “/1”e dönüştürülür

G1992 S1;

/ T0101;

/7 /1 T0101;

/ G00 X0. Z0.;

/7 /1 G00 X0. Z0.;

/ M01;

/7 /1 M01;

G1993;

•

“/7”, “/8”, ve “/9”dan biri daha önceden hedef komut satırının

en üstünde mevcutsa ekleme yerine bunu değiştirin.

G1992 S1;

/8 T0101;

/7 T0101;

/8 G00 X0. Z0.;

/7 G00 X0. Z0.;

/8 M01;

/7 M01;

G1993;

- 625 -

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

B-63874TR/05

3.5.12

Her Bir Yol Programı Kontrolü için İsteğe Bağlı Komut Satırı

Atlaması Silme

z Fonksiyon

• NC programında,

İşlem komut satırını başlatın : G1992 Sx (xxxx)

İşlem komut satırını sonlandırın : G1993

Yukarıdaki iki komut satırı arasındaki her komut satırının

üzerinden “/7”, “/8”, ve “/9”dan birini silin.

z Temel İşlem

[DEL /]'e basın.

SPINDLE 1

SPINDLE 2

TURRET 1

TURRET 2

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N20 TRANS

N30 FINE

N30 TAP

İsteğe bağlı komut satırı atlamayı

silme

SPINDLE 1

SPINDLE 2

TURRET 1

TURRET 2

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N20 TRANS

N30 FINE

N30 TAP

z Diğerleri

• G1992'ye ve G1993'e sahip olan komut satırı için silme işlemi

yapılmaz.

G1992 S1;

/7 T0101;

T0101;

/7 G00 X0. Z0.;

G00 X0. Z0.;

/7 M01;

M01;

G1993;

- 626 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU

3.6

İŞLEM LİSTESİ FORMUNA UYMAYAN ALT PROGRAMLA

İŞLEM YAPMA

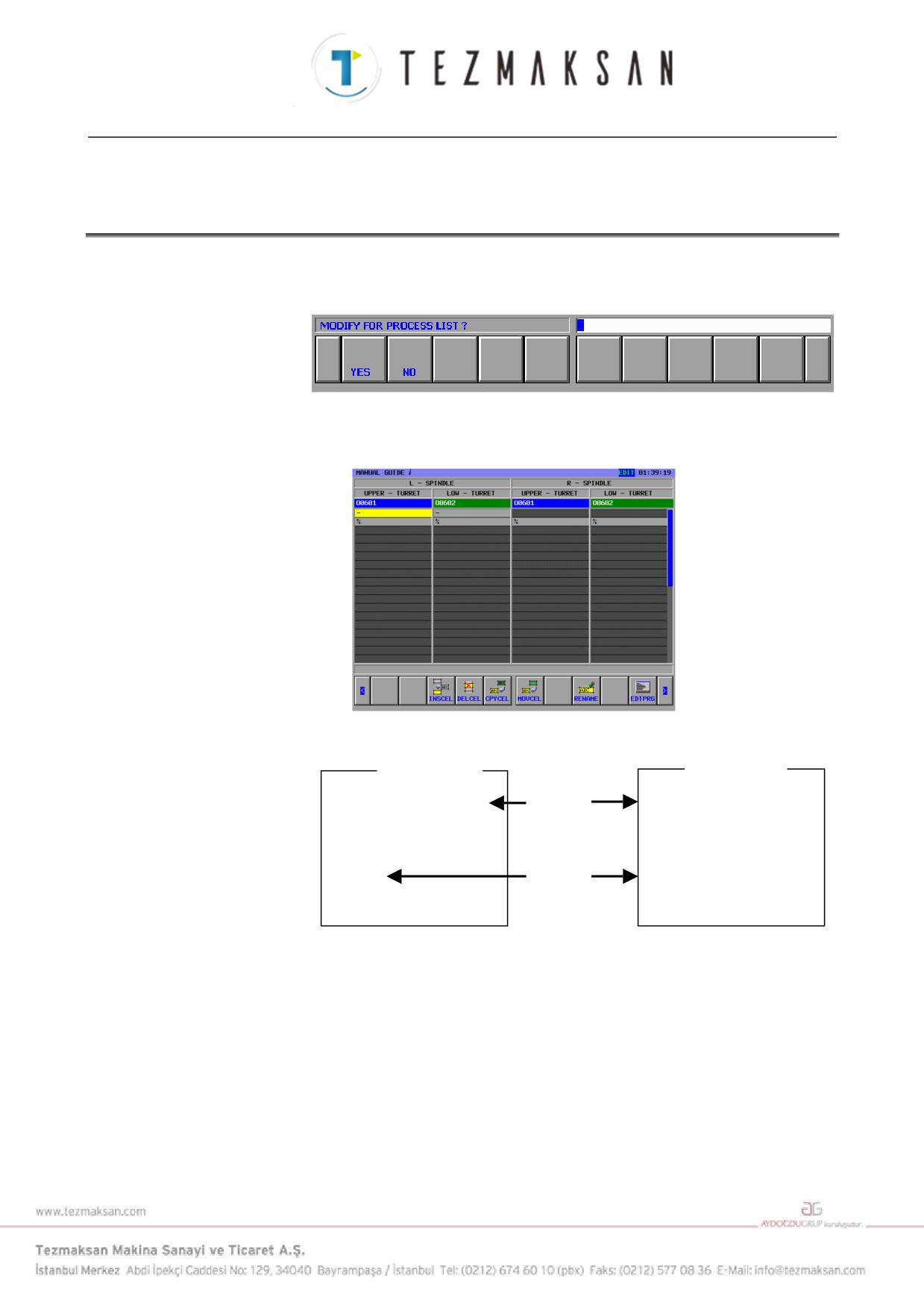

İşlem listesi düzenleme fonksiyonuna uymayan NC programı

açıkken, aşağıdaki ekran görüntülenir.

[EVET]'e basın, böylece işlem listesi düzenleme fonksiyonu ekranı

görüntülenecektir.

NC programı şu şekilde değişecektir.

TURRET 1

TURRET 2

O0200

G1992 S1 (NONECELL);

Ekle

(PROC01 : SP-1)

(PROC02 : TRANS)

(PROC03 : SP-2)

G1993;

Ekle

- 627 -

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

B-63874TR/05

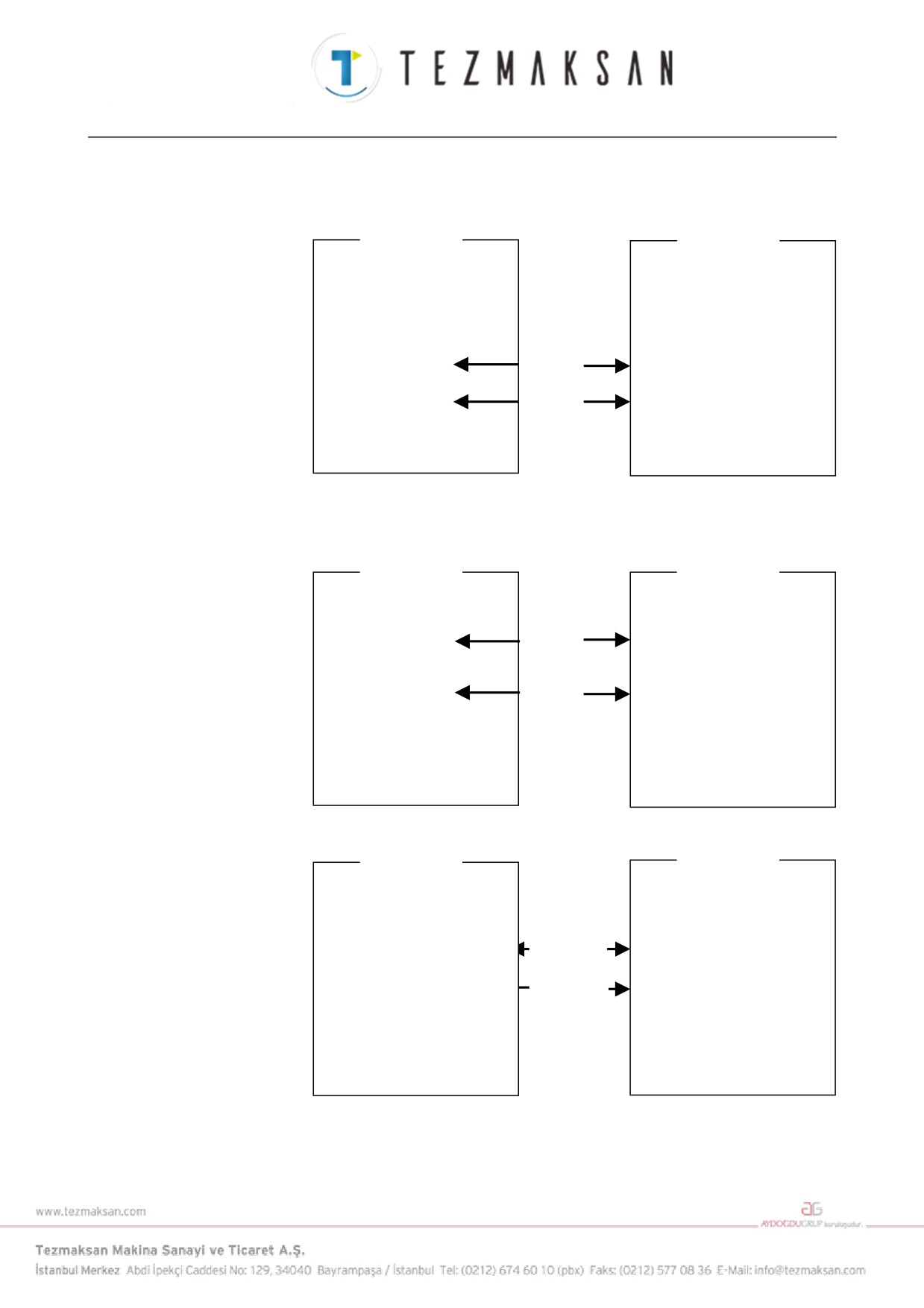

Ve sonra, hücre işlemi girerek, hücre parçası (tüm işlemlerin

toplamı - 1) ekleyin.

TURRET 1

TURRET 2

O0200

G1992 S1 (PROC1);

(PROC01 : SP-1)

(PROC02 : TRANS)

(PROC03 : SP-2)

G1993;

G1992 S1 (PROC2);

Ekle

G1992 S1 (PROC2);

G1993;

G1992 S2 (PROC3);

Ekle

G1992 S2 (PROC3);

G1993;

Ayrıca, [EDTPRG]'e basın, normal düzenleme ekranındaki kes ve

yapıştır komutlarını kullanarak G1993 ve G1992 komut satırlarını

işlemlerin arasına taşıyın.

TURRET 1

TURRET 2

O0200

G1992 S1 (PROC1);

(PROC01 : SP-1)

G1993;

Taşı

G1993;

G1992 S1 (PROC2);

(PROC02 : TRANS)

G1993;

Taşı

G1993;

G1992 S2 (PROC3);

(PROC03 : SP-2)

G1993;

Tekrar [EDWORK]'e basın ve aktarmayı ayarlayın.

TURRET 1

TURRET 2

O0200

G1992 S1 (PROC1);

(PROC01 : SP-1)

G1993;

G1992 S1 Q0 M200 (PROC2);

Değiştir

G1992 S1 Q0 M200 (PROC2);

(PROC02 : TRANS)

G1993 M201;

Değiştir

G1992 S2 (PROC3);

(PROC03 : SP-2)

G1993;

Geçiş işini bitirin.

- 628 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU

3.7

BİÇİM

İşlemi Başlatın: G1992

Sx : İş milini seçin

S1 : İş mili 1, S2 : İş mili 2

Qx : Öznitelik

Q0: Aktarma

Mx : Bekleme M kodu

8110'dan 8111'e kadar NC parametresi

Px : Bekleme ortağı

Mevcut yol numarası bileşimi

İşlemi bitirin : G1993

Mx : bekleme M kodu

8110'dan 8111'e kadar NC parametresi

Px : bekleme ortağı

Mevcut yol numarası bileşimi

3.8

DİĞERLERİ

• Bekleme M kodu, işlem başlama kelimesi ve işlem bitiş kelimesi

için kesin olarak aynı komut satırında tanınır.

• Bu fonksiyon arka plan modunda desteklenmez.

(Bunun nedeni, düzenlenecek bir programın her yol için ayrı ayrı

seçilmiş olması gereğidir.)

•

Taşınan hücre ve kopyalanan hücre için, hücre içeriği olduğu

şekilde işlem görür.

•

“/” ile isteğe bağlı komut satırı atlama şekli bileşimindeki “/7”,

“/8”, ve “/9”, “add /” fonksiyonu ve “DEL /” fonksiyonu için

ayrılır. Bu nedenle, bu kelimeler kullanıcı programında özgürce

kullanılmamalıdır.

•

Bir 1 yollu torna tezgahı, "set waiting", "cancel waiting", "set

transfer", "cancel transfer", "add/" ve "DEL/" fonksiyonlarını

desteklemez.

• Bir 1 yollu torna tezgahı, yol adını görüntülemez.

• Bir 1 yollu ve 1 iş milli torna tezgahı, iş mili adını görüntülemez.

- 629 -

B-63874TR/05 TAKIM YÖNETİMİ

1.TAKIM NUMARALARINI OFSET NUMARALARIYLA İLİŞKİLENDİRME

TAKIM NUMARALARINI OFSET

NUMARALARIYLA İLİŞKİLENDİRME

NOT

1 Takım yönetimi fonksiyonlarını MANUAL GUIDE i

ile kullanmak için, takım yönetimi fonksiyonu

seçeneklerine ihtiyaç duyulur.

Ayrıntılar için, takım tezgahı üreticisi tarafından

sağlanan kılavuza başvurunuz.

2 MANUAL GUIDE i'nin takım yönetimi fonksiyonu,

Series 30 i için desteklenmez.

3 Bu fonksiyon kişisel bilgisayar için MANUAL GUIDE i

simülatörüyle kullanılamaz.

Takım numarasını ofset numarasıyla ilişkilendirme ekranında, ofset

numarası kullanacak aracın numarasını ayarlayın. Bu ekrana

kaydolunduğunda, ofset numarası ve takım tipiyle birlikte takım

yönetimi veri tablosundaki takım numarası kaydedilir.

Bu ekran, yalnızca parametre No. 14823'ün bit 0'ı (ORT) 1 olduğunda

etkindir.

- 633 -

1.TAKIM NUMARALARINI OFSET NUMARALARIYLA İLİŞKİLENDİRME TAKIM YÖNETİMİ B-63874TR/05

1.1

TAKIM NUMARASINI OFSET NUMARASIYLA

İLİŞKİLENDİRME EKRANINI SEÇME

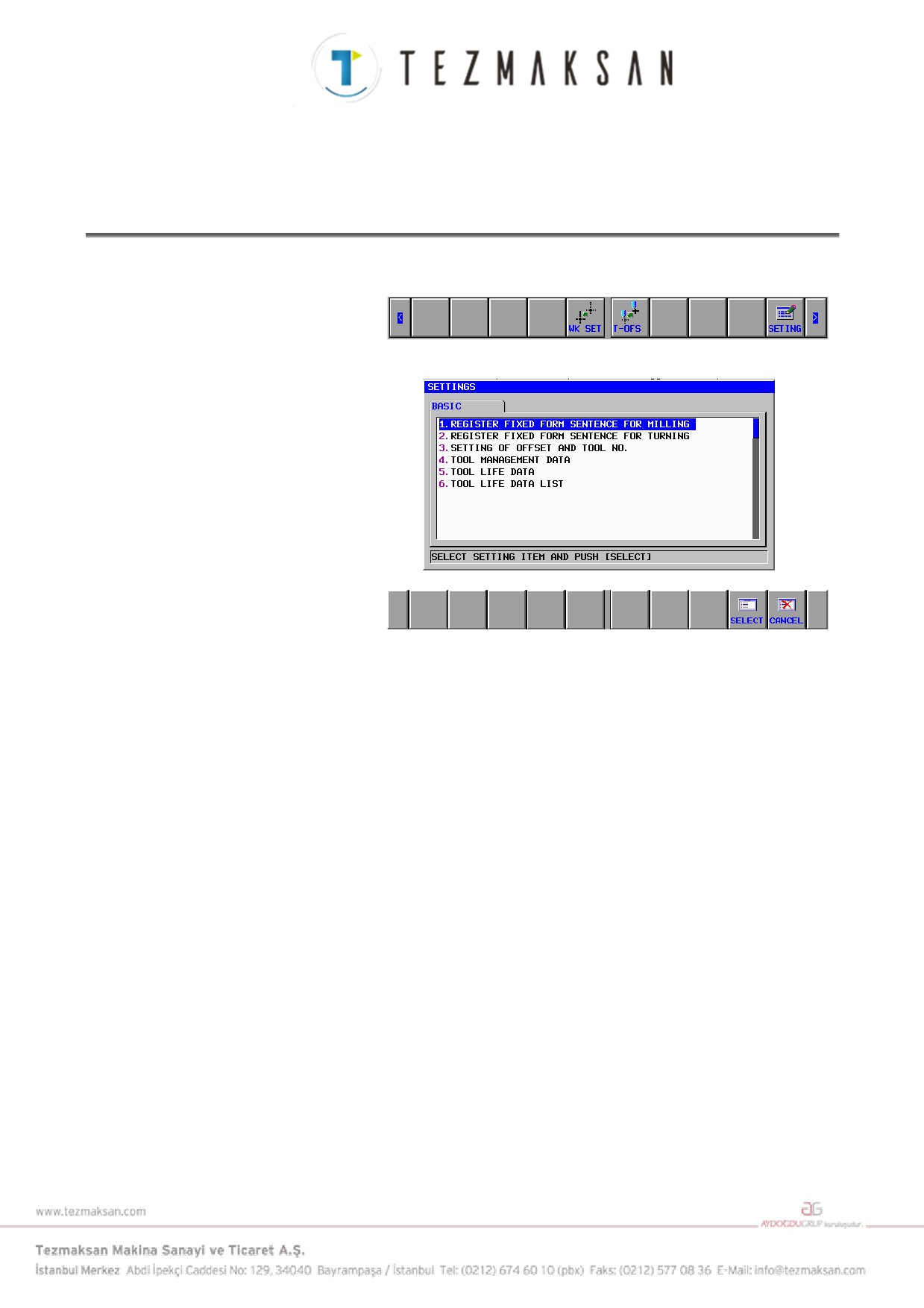

<1> Aşağıda gösterilen yazılım tuşlarını görüntülemek için her bir

modun başlangıç ekranında [>]'e basın, sonra [SETING]'e basın:

<2> Aşağıdaki ekran görüntülenir.

<3> Bu ekrandan, “SETTING OF OFFSET NO. AND TOOL NO.”

seçeneğini seçin, böylece takım numarasını ofset numarasıyla

ilişkilendirme ekranı görüntülenir.

- 634 -

B-63874TR/05 TAKIM YÖNETİMİ

1.TAKIM NUMARALARINI OFSET NUMARALARIYLA İLİŞKİLENDİRME

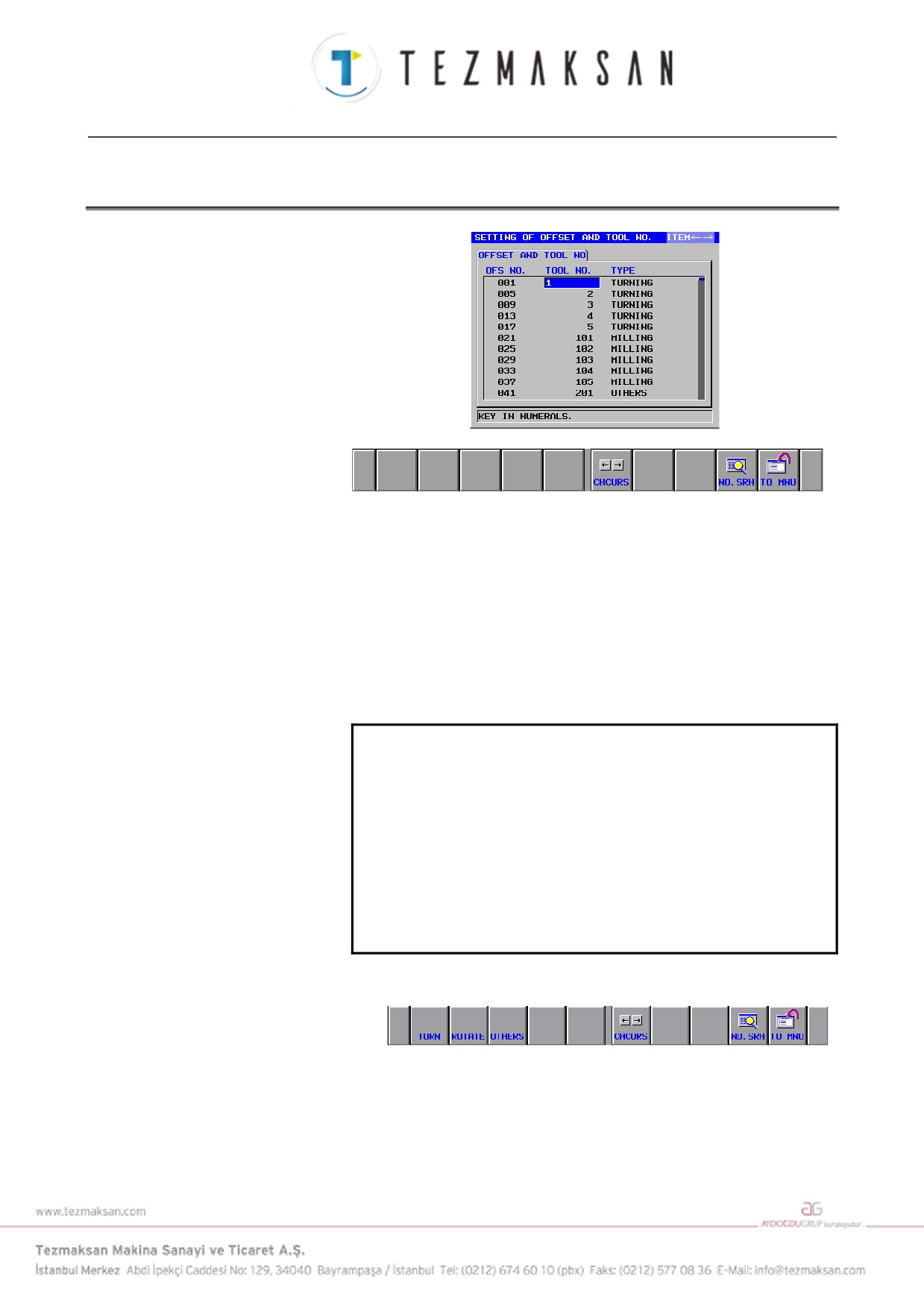

1.2

EKRAN GÖRÜNTÜ ÖĞELERİ

Görüntü öğeleri

OFS NO.:

Ofset numaralarını yalnızca görüntüleyebilirsiniz, yenilerini

ayarlayamazsınız.

Kullanılabilir ofset numaraları aralığı, parametre No. 14824'ün

ayarına bağlıdır.

TOOL NO:

Boş bir takım numarası alanına yeni bir takım numarası girmek

için, yeni bir numara girin ve INPUT tuşuna basın.

Var olan takım numarasını geçersiz kılmak için 0 girin.

NOT

Takım numarası girildiğinde, ilişkili ofset numarası o

takım numarasını takım yönetimi veri tablosunda bu-

lunduran verilerin “offset number” öğesinde ayarlanır.

Takım yönetimi veri tablosu o takım numarasına sahip

veriler içermiyorsa, sistem hiçbir takım numarası

olmayan takım yönetimi verilerini aramaya başlar ve

girilen takım numarasıyla ilişkili ofset numarası o takım

yönetimi verilerinde ayarlanır.

Takım numarası silinirse (0 girilir), o takım numarasına

sahip takım yönetimi verilerinin tümü silinir.

TYPE:

İsteneni seçmek için karşılık gelen yazılım tuşuna basın.

Yazılım tuşları

[TO MNU]:

Menü ekranına geri götürür.

[CHCURS]:

Sisteme imleç modları arasında geçiş yaptırır.

- 635 -

1.TAKIM NUMARALARINI OFSET NUMARALARIYLA İLİŞKİLENDİRME TAKIM YÖNETİMİ B-63874TR/05

1.3

UYARI MESAJINI DEVRE DIŞI BIRAKMA

WRONG VALUE OF PARAMETER NO. 14824 :

Parametre No. l4824'ün değeri 1 ile 999 aralığı dışındaysa ve

[SETTING] menüsünden “SETTING OF OFFSET NO. AND

TOOL NO.” seçildiyse görüntülenir.

INVALID INPUT :

Geçerli aralığın dışında bir araç numarası girilmişse görüntülenir.

TOOL NUMBER ALREADY EXISTS :

Girilenle aynı takım numarası önceden ayarlanmışsa görüntülenir.

TOOL MANAGEMENT DATA ACCESS ERROR :

Sistem, takım ve ofset numaralarını okuma veya yazmada

başarısız olursa görüntülenir.

- 636 -

B-63874TR/05

TAKIM YÖNETİMİ

2.TAKIM OFSET DEĞERLERİNİ GÖRÜNTÜLEME VE AYARLAMA

TAKIM OFSET DEĞERLERİNİ

GÖRÜNTÜLEME VE AYARLAMA

Geleneksel takım ofset ayarlama ekranının yanı sıra, takım

numaralarını ve ofset tiplerini kullanan takım ofset değerlerini

görüntülemenizi ve ayarlamanızı olanaklı kılan bir ekran vardır.

Bu ekran yalnızca parametre No. 14823'ün bit 1'i (TOD) 1 olduğunda

etkindir.

- 637 -

2.TAKIM OFSET DEĞERLERİNİ GÖRÜNTÜLEME VE AYARLAMA TAKIM YÖNETİMİ

B-63874TR/05

2.1

TAKIM NUMARASINA GÖRE TAKIM NUMARASI TAKIM

OFSETİ AYARLAMA EKRANINI SEÇME

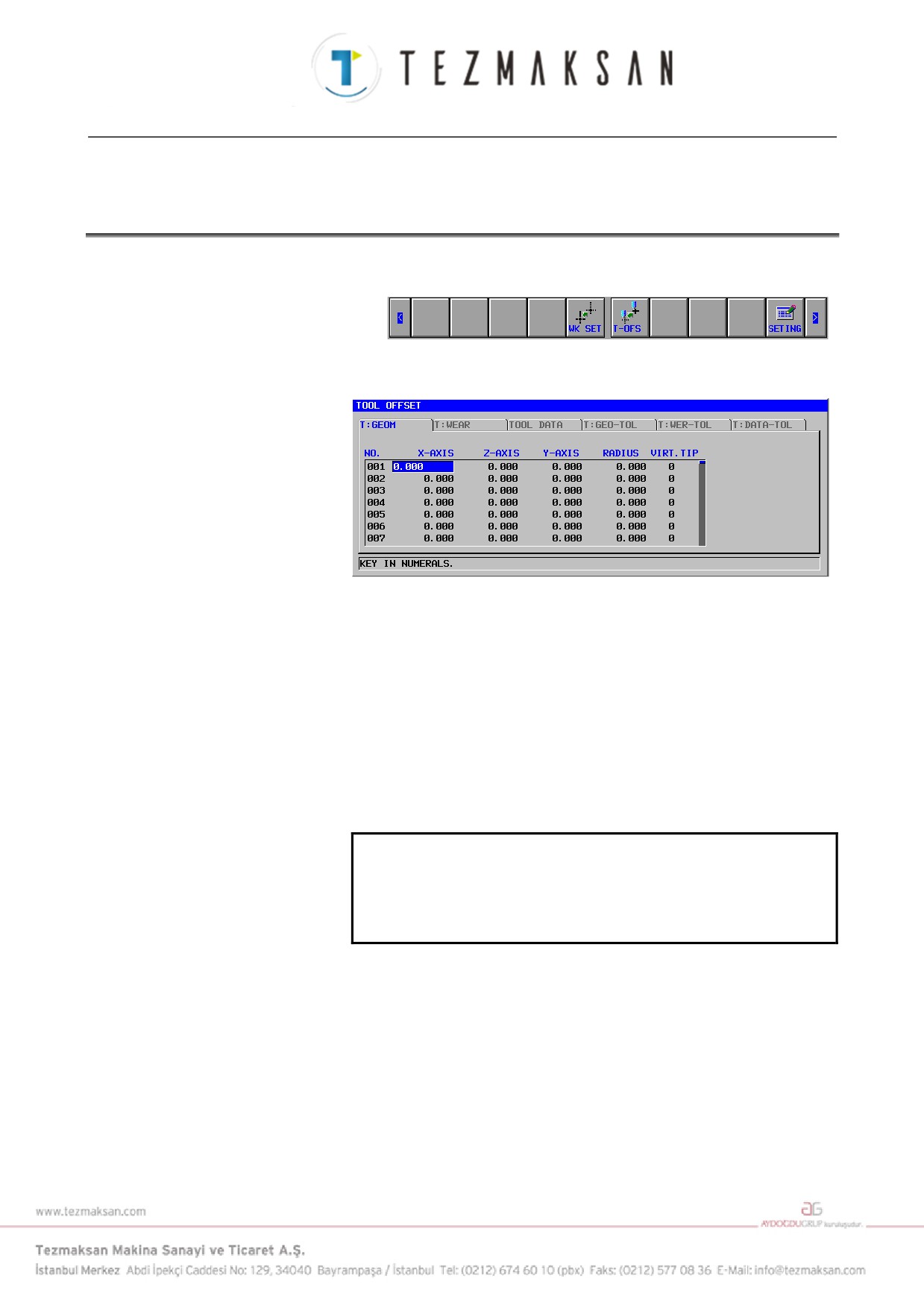

<1> Aşağıda gösterilen yazılım tuşlarını görüntülemek için her modun

başlangıç ekranında [>]'e basın:

<2> Bu ekrandan, [T-OFS]'ye basın, böylece takım ofseti ayarlama

ekranı görüntülenir.

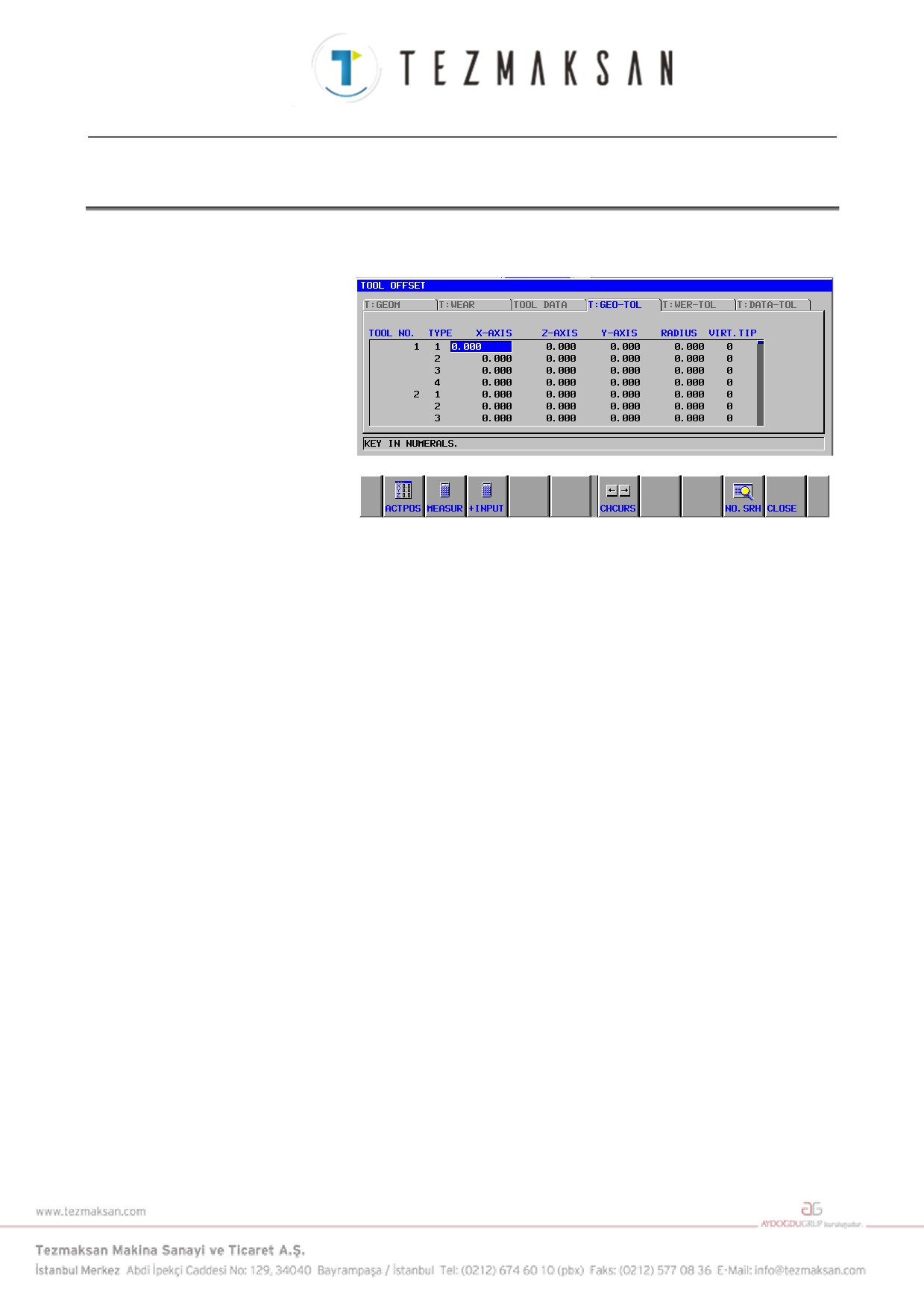

<3> İmleci “T:GEO-TOL” sekmesine götürdüğünüzde “Tornalama

geometrik ofset ekranı (takım numarasına göre takım numarası

temelinde)” görüntülenir.

<4> İmleci “T:WER-TOL” sekmesine götürdüğünüzde “Tornalama

aşınma ofset ekranı

(takım numarasına göre takım numarası

temeliyle)” görüntülenir.

<5> İmleci “M:OFS-TOL” sekmesine götürdüğünüzde “Frezeleme

ofset ekranı (takım numarasına göre takım numarası temeliyle)”

görüntülenir.

NOT

“T:GEOM”, “T:WEAR”, ve “M:OFFSET” sekmeleri

seçiliyse, ilgili geleneksel

“T:Takım geometrik

ofseti”, “T:Takım aşınma ofseti”, ve “M takım aşınma

ofseti” ekranları görünür.

- 638 -

B-63874TR/05

TAKIM YÖNETİMİ

2.TAKIM OFSET DEĞERLERİNİ GÖRÜNTÜLEME VE AYARLAMA

2.2

SCREEN DISPLAY ITEMS

(1) Tornalama geometrik ofset ekranı

(takım numarasına göre takım numarası temeliyle)

- Görüntü öğeleri

TOOL NO.:

Takım yönetimi veri tablosundaki takım numaraları görüntülenir.

Bu ekrandan yeni numaralar ayarlayamazsınız.

TYPE:

Ofset tipleri görüntülenir.

1'den parametre No. 14825'te ayarlanan “number of offset types”

aralığındaki değerler sırayla görüntülenir.

Parametre No.

14825'in değeri

0'a ayarlanmışsa, ofset tipi

sütununda hiçbir şey görüntülenmez.

X-AXIS, Z-AXIS, Y-AXIS, RADIUS, VIRT. TIP:

Takım numarasının ve ofset tipinin her bileşimine karşılık gelen

ofset numarası belirlenir ve ofset numarasının ofset değerleri

görüntülenir.

Ayarlar, takım numarası ve ofset tipinin bileşimiyle belirlenen

ofset numarası verilerinde yapılır.

Valid data range:

Takım ofsetinin ayarına bağlıdır (sonra açıklanacak).

Referans alınacak veriler:

Takım ofset verileri

- Yazılım tuşları -

[TO MNU]:

Menü ekranına geri götürür.

[CHCURS]:

Sisteme imleç modları arasında geçiş yaptırır.

- 639 -
