FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU - 21

1.ÇOKLU YOL TORNA TEZGAHI UYGULAMASI

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI B-63874TR/05

1.1

HAZIRLIK

Bu çoklu yol torna tezgahı uygulamasını kullanmak için, aşağıdaki

hazırlık gereklidir.

NOT

Manual Guide i'nin yol seçimi yazılım tuşunu

kullanırken, MDI panelindeki reset tuşunun tüm yollar

için aktif hale gelebileceği şekilde bir ayarlama yapın

(parametre No. 8100'ün bit 0'ı 0'dır).

(Reset tuşu, bir yoldan yola tabanında etkinleştirilirse,

(parametre No. 8100'ün bit 0'ı 1'dir), Manual Guidei'de

hangi yolun seçilmiş olduğuna bakmaksızın NC'de

seçilen yol reset.)

1.1.1

Tezgah Yapılandırma Ayarı

Bu parametreler tezgah yapılandırmasına bağlı olarak ayarlanır.

14702#1

0 : Alt iş mili sağlanmaz.

1 : Alt iş mili sağlanır.

14701#1

0 : Takım değiştirme noktası 1, iş mili 2 ile kullanılamaz.

1 : Takım değiştirme noktası 1, iş mili 2 ile kullanılabilir.

14701#2

0 : Takım değiştirme noktası 1, iş mili 1'in üzerine yerleştirilir.

1 : Takım değiştirme noktası 1, iş mili 1'in altına yerleştirilir.

14701#3

0 : Takım değiştirme noktası 1, iş mili 2'nin üzerine yerleştirilir.

1 : Takım değiştirme noktası 1, iş mili 2'nin altına yerleştirilir.

27401#0

0 : Takım değiştirme noktası 2, iş mili 1 ile kullanılamaz.

1 : Takım değiştirme noktası 2, iş mili 1 ile kullanılabilir.

27401#1

0 : Takım değiştirme noktası 2, iş mili 2 ile kullanılamaz.

1 : Takım değiştirme noktası 2, iş mili 2 ile kullanılabilir.

27401#2

0 : Takım değiştirme noktası 2, iş mili 1'in üzerine yerleştirilir.

1 : Takım değiştirme noktası 2, iş mili 1'in altına yerleştirilir.

27401#3

0 : Takım değiştirme noktası 2, iş mili 2'nin üzerine yerleştirilir.

1 : Takım değiştirme noktası 2, iş mili 2'nin altına yerleştirilir.

27402#0

0 : Takım değiştirme noktası 3, iş mili 1 ile kullanılamaz.

1 : Takım değiştirme noktası 3, iş mili 1 ile kullanılabilir.

27402#1

0 : Takım değiştirme noktası 3, iş mili 2 ile kullanılamaz.

1 : Takım değiştirme noktası 3, iş mili 2 ile kullanılabilir.

27402#2

0 : Takım değiştirme noktası 3, iş mili 1'in üzerine yerleştirilir.

1 : Takım değiştirme noktası 3, iş mili 1'in altına yerleştirilir.

27402#3

0 : Takım değiştirme noktası 3, iş mili 2'nin üzerine yerleştirilir.

1 : Takım değiştirme noktası 3, iş mili 2'nin altına yerleştirilir.

14706

: İş mili 1'in üç temel ekseninin yönleri

14706

: İş mili 2'nin üç temel ekseninin yönleri

16 : Sağ koordinat sistemi, sağ = +Z, yukarı = +X

17 : Sağ koordinat sistemi, sağ = -Z, yukarı = +X

18 : Sağ koordinat sistemi, sağ = -Z, yukarı = -X

19 : Sağ koordinat sistemi, sağ = +Z, yukarı = -X

27400#0

0 : Takım değiştirme noktası, yazılım tuşu seçimidir.

1 : Takım değiştirme noktası, PMC sinyali seçimidir.

- 580 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

1.ÇOKLU YOL TORNA TEZGAHI UYGULAMASI

1.1.2

Seçilen Torna için Simge Ayarlama

Yol 1 veya yol 2 takımı seçildiğinde görüntülenen simge, parametre

tarafından ayarlanır.

27410 : yol 1 seçildiğinde simge numarası.

27411 : yol 2 seçildiğinde simge numarası.

27412 : yol 3 seçildiğinde simge numarası.

•

Simge numarası listesi

Simge

0

1

2

3

4

5

6

numarası

simge

Simge

10

11

12

13

14

15

numarası

simge

Simge

20

21

22

23

24

25

numarası

simge

Simge

30

31

32

33

34

35

numarası

simge

- 581 -

1.ÇOKLU YOL TORNA TEZGAHI UYGULAMASI

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI B-63874TR/05

1.2

ÇOKLU YOL TORNA TEZGAHI İŞLEMLERİ

1.2.1

Her bir Yol için Ekranları Değiştirme

Çoklu yol torna tezgahı için olan MANUAL GUIDE i üzerinde,

ekranlar ve işlemler sırasıyla her yol üzerinde yapılır.

Kendi ekranı üzerinde, seçili yol simgesinin sağ üst kısmında

görüntülenir.

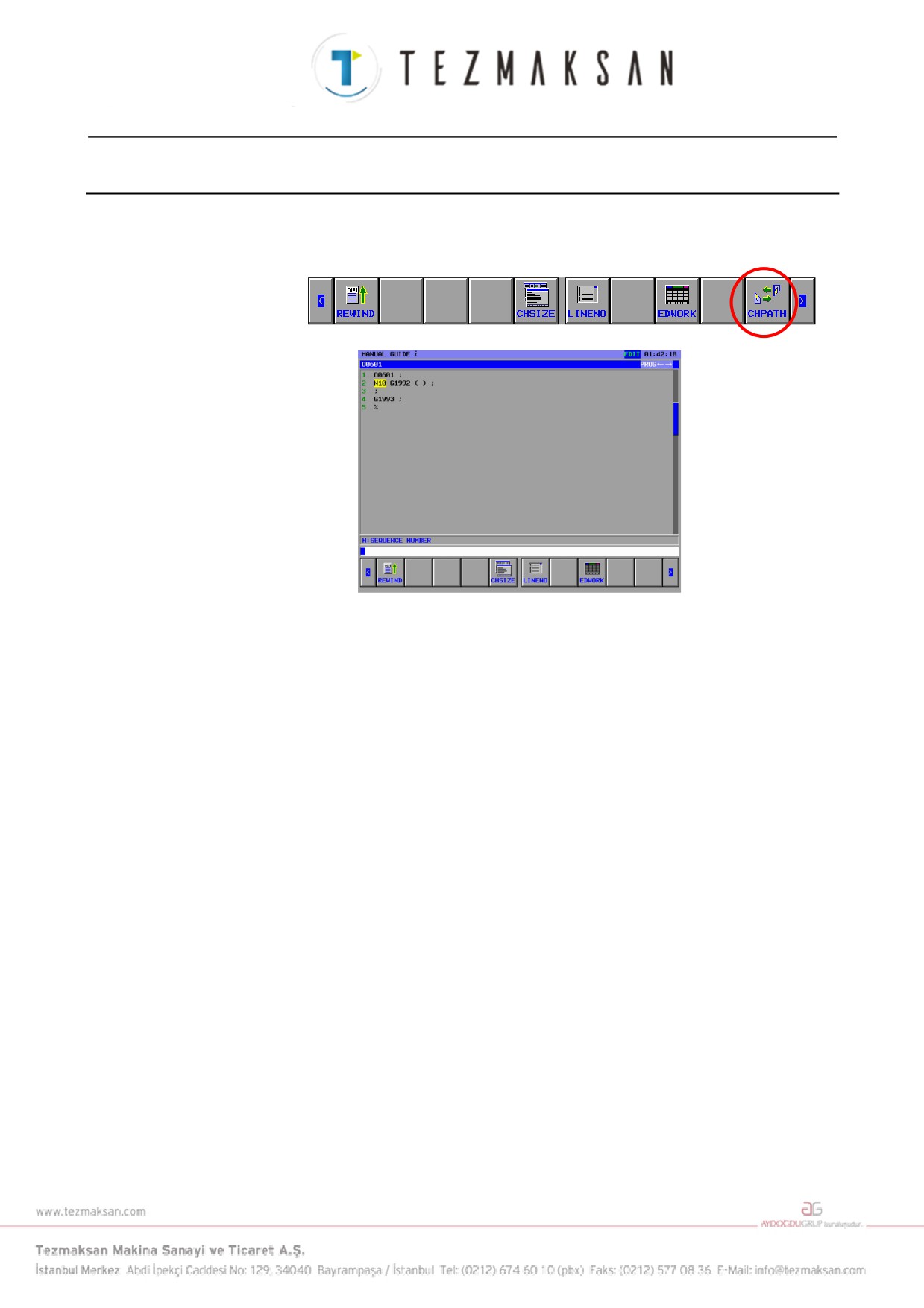

1.2.1.1 Bir yazılım tuşuyla değiştirme

Her ekran üzerinde, CHPATH yazılım tuşu görüntülenecektir.

[CHPATH]'e basın, görüntülenen torna değişecektir.

2 yollu sistemin olması durumunda : turret-1 > turret-2 > turret-1 > ...

3 yollu sistemin olması durumunda : turret-1 > turret-2 > turret-3 >

turret-1 > ...

1.2.1.2 Tezgah operatörü panelinde bir anahtarla değiştirme

Yol seçimi sinyaline bağlıyken (HEAD<G063#0>, HEAD2<G062#7>),

MANUAL GUIDE i'nin ekranını değiştirin

HEAD

HEAD2

Görüntülenen

(G63.0)

(G62,7)

Yol numarası

0

0

1

1

0

2

0

1

3

NOT

Torna seçin, sistem ara sıra değiştiğinde görüntü

her bir modun temel ekranına döner.

- 582 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

1.ÇOKLU YOL TORNA TEZGAHI UYGULAMASI

1.3

ÇOKLU YOL TORNA TEZGAHI İÇİN CANLANDIRMA

Çoklu yol torna tezgahı için takım yolu ve canlandırma mevcuttur.

NOT

1 Parça işleme simülasyonu başladığında her yol için

MEM modunu ayarlamak gereklidir.

2 Parametre, geçersiz olarak ana eksen ve kesme

takımı tezgahının bileşimine ayarlandığında, bu

bileşim için ekranda görüntüleme oluşmaz.

1.3.1

Parça işleme ve Takım Yolu Parça İşleme Simülasyonu

Sırasında Takım Yolu Çizimi

Parça işleme (takım yolu), parça işleme simülasyonu (takım yolu)

sırasında takım yolu çiziminde, yeni seçilen torna çizilir.

Çizim sırasında yol (torna) değiştiğinde, çizim yarı konumdan başlar.

Değişen yol (torna) modu, MEM modundan farklıysa, çizim durur.

- 583 -

1.ÇOKLU YOL TORNA TEZGAHI UYGULAMASI

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI B-63874TR/05

1.3.2

Parça İşleme Simülasyonu (Canlandırma)

Parça işleme simülasyonunda

(canlandırma), seçilen torna dikkate

alınmaksızın, her bir torna için çizim eşzamanlı olarak yürütülür.

NOT

Her iki torna arasında sadece en son seçilen iş

mili için canlandırma görüntülenir. (Diğer iş mili için

canlandırma görüntülenmez).

- 584 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

1.ÇOKLU YOL TORNA TEZGAHI UYGULAMASI

1.4

HER BİR YOL İÇİN PARÇA İŞLEME SİMÜLASYONU

MANUAL GUIDE i'nin çoklu yol sisteminde parça işleme

simülasyonu, yalnızca R sinyaliyle seçilen yol üzerinde gerçekleştirilir.

MANUAL GUIDE i'nın çoklu yol sisteminde parça işleme

simülasyonu, yalnızca parametre No.27309'da ayarlı bir R sinyaliyle

seçilen yol üzerinde gerçekleştirilir (İlk şekil “bit”dir ve diğer şekil R

sinyali numarasıdır.).

Örneğin 2 yollu sistem ile

- Yol 1'de, parametre No.27309=1001

- Yol 2'de, parametre No.27309=2001

Öyleyse,

- Yol 1'de, R100,1, 1 ise

- Yol 2'de R200,1, 1 ise

parça işleme simülasyonu her bir yolda gerçekleştirilir. Her bir yol

sinyalinin durumu, simülasyon penceresinin bir başlık çubuğunda

görüntülenir. Yeşil, gerçekleştirilecek simülasyonun etkinleştirilmesi

durumudur. Gri, devre dışı bırakılması durumudur.

Örn.1 2 yollu sistemde, Yol 1'in sinyali 0'dır ve Yol 2'ninkiyse 1'dir.

Örn.2 3 yollu sistemde, Yol 1'in sinyali 0'dır ve Yol 2/3'ünküyse 1'dir.

- 585 -

2.EŞZAMANLI TÜM YOL GÖSTERİMİ / FONKSİYON DÜZENLEME ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI B-63874TR/05

2.2

AYRINTILAR

2.2.1

Başlama Şekli

Her temel modda [CHPATH]'in yanında [MLTWIN] görüntülenir.

([CHPATH] kullanılmıyor ayarı belirtilirse, yazılım tuşu aynı konuma

ayarlanır.)

[MLTWIN] basılıyken, görüntü modu aşağıdaki şekilde değişir.

Tüm yol görüntü

Tek yollu görüntü

2 yollu olması durumunda

3 yollu olması durumunda

2.2.2

Bitirme Şekli

Tekrar [MLTWIN]'e basın, böylece görüntü modu tek görüntü moduna

değişecektir.

- 590 -

B-63874TR/05 ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI 2.EŞZAMANLI TÜM YOL GÖSTERİMİ / FONKSİYON DÜZENLEME

2.3

EKRAN YAPILANDIRMASI

Eşzamanlı tüm yol görüntü ve düzenleme fonsiyonu için ekran

oluşumu açıklanır.

2.3.1

Her Bir Yolun Görüntü Konumu

•

2 yollu

Birinci yol : sol taraf

İkinci yol : sağ taraf

•

3 yollu

Her bir yolun görüntü konumu, aşağıdaki parametreye göre

otomatik olarak kararlaştırılacaktır.

14701#1 :

kafa 1, iş mili 2'de kullanılamaz veya şu şekilde olabilir

(0/1)

27401#0 :

kafa 2, iş mili 1'de kullanılamaz veya şu şekilde olmaz

(0/1)

27401#1 :

kafa 2, iş mili 2'de kullanılamaz veya şu şekilde olabilir

(0/1)

27402#0 :

kafa 3, iş mili 1'de kullanılamaz veya şu şekilde olmaz

(0/1)

27402#1 :

kafa 3i iş mili 2'de kullanılamaz veya şu şekilde olabilir

(0/1)

- 591 -

2.EŞZAMANLI TÜM YOL GÖSTERİMİ / FONKSİYON DÜZENLEME ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI B-63874TR/05

2.3.2

Durum Görüntüsü Kısmı

Durum görüntüsü kısmı, her bir yolun durumunu görüntüler.

Bu kısım, tüm işlem modunda görüntülenir.

Görüntülenen yolun simgesi.

İşlem modu

MDI, MEM, RMT, EDIT, HND, JOG, TJOG, THND, INC, REF

Alarm durumu

ALM

Acil durdurma durumu

EMG

Reset durumu

-RESET-

Otomatik işlem durumu

STOP, HOLT, STRT

Eksen hareketi ve yerinde kalma durumu

MTN, DWL

Yardımcı fonksiyonları yürütme

FIN

O : Program numarası (O numarası)

N : Sıra numarası (N numarası)

T : Model T kodu komutlu veri

M : Model M kodu komutlu veri

S : Model S kodu komutlu veri

F : Model F kodu komutlu veri

- 592 -

B-63874TR/05 ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI 2.EŞZAMANLI TÜM YOL GÖSTERİMİ / FONKSİYON DÜZENLEME

2.3.3

Geçerli Konum Görüntüsü Kısmı

Bu ekran, EDIT modunun dışında görüntülenir.

[ACTPOS], mutlak konum, göreli konumu, işleme konumu ve

gidilecek mesafeyi sırayla kullanır.

(2 yollu durumunda, gerçek iş mili hızı ve gerçek besleme hızı da

görüntülenir.)

2.3.4

Program Görüntüsü Kısmı

Bu ekran, tüm işlem modunda görüntülenir.

(EDIT modu durumunda, geçerli konum kısmı kaybolduğundan bu

kısım daha genişler.)

- 593 -

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

B-63874TR/05

3.1

HAZIRLIK

3.1.1

Parametre

Aşağıdaki parametrenin ayarlanması gerekir.

•

14703#3 = 1 : İşlem listesi düzenleme fonksiyonunu kullanır.

Add / ve Del / fonksiyonlarının kullanılması durumunda,

•

14701#6 = 1: Her iş mili için program kontrol fonksiyonunu

kullanın.

- 596 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU

3.2

BAŞLANGIÇ VE BİTİŞ İŞLEMLERİ

3.2.1

Başlatma

CNC'yi EDIT moduna getirin ve [<]'ye veya [>]'ye basın, takip eden

yazılım tuşları görüntülenecektir.

[EDTCEL]'e basınca, işlem tablosu düzenleme ekranı görünecektir.

İşlem tablosu düzenleme fonksiyonu başladığında G1992 ve G1993

arasında tutarlılık yoksa, işlem tablosu düzenleme fonksiyonu ortaya

çıkmaz ve uyarının satır numarası ve mesajı sol alt tarafta görüntülenir.

Uyarı Mesajı

Açıklama

Top G1992 is short

G1993, G1992 olmadan görüntülenir.

G1993 is duplicate.(P=x/L=xxxx)

G1992 aralıkta olmadığında, G1993 iki katına çıkar.

LAST G1993 is short.

Program son G1993 olmadan sona erer.

G1992 is duplicate. (P=x/L=xxxx)

G1993 aralıkta olmadığında, G1992 iki katına çıkar.

M CODE is duplicate. (P=x/L=xxxx)

Aynı bekleme M kodu tekrar kullanılır.

Waiting target is short. (P=x/L=xxxx)

P ile bekleme hedefinde, bekleme M kodu yok.

Illegal waiting order.(P=x/L=xxxx)

Bekleme M kodunun görüntülendiği sıra doğru değil.

No program.

Şimdi seçilen program yok.

No waiting M code. (P=x/L=xxxx)

Bekleme M kodu, aktarım sırasında kayboldu.

Illegal P command. (P=x/L=xxxx)

Bekleme M kodunun değeri aynı olsa bile

P komutunun değeri farklıdır.

Özel yol numarası, bekleme M kodunun

P komutunda kaybolmuş.

Illegal S command. (P=x/L=xxxx)

İş mili numarası doğru değil.

WAITING EXIST. (P=%d/L=%ld)

Bir bekleme M kodu, 1 yol torna tezgahı için mevcut.

TRANS. EXIST.(P=%d/L=%ld)

Bir Q komutu, 1 yollu torna için mevcut.

- 597 -

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

B-63874TR/05

3.2.2

Son

[RETURN] yazılım tuşuna basın, eşzamanlı olarak tüm yol görüntü

ekranı görüntülenir, bu ekran aynı zamanda normal EDIT

modundayken [MLTWIN] yazılım tuşuna basıldığında da görüntülenir.

CNC modu değiştirildiğinde, ekran diğer moda değişir.

- 598 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU

3.3

GÖRÜNTÜ İÇERİKLERİ

3.3.1

Hücre

Her bir işlem, tablo içindeki bir hücre olarak adlandırılan çerçeveye

karşılık gelir.

Bu çerçevede yalnızca aşağıdaki bilgiler görüntülenir.

Sıra numarası

Açıklama

Ayrıca, aşağıdaki hücre tipleri de mevcuttur.

Tip

Açıklama

Grafik

İşlemin mevcut olduğu

Normal Hücre

hücre.

Görüntüleme için çerçeve

Uygunsuz hücre girin

var ama onun için işlem

mevcut değil.

3.3.2

Geçerli Hücre

İşlem için hedef hücre gösterilmektedir. İmleç tuşuyla hareket etmek

mümkündür. Seçili hücre için, arka plan rengi sarıdır.

- 599 -

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

B-63874TR/05

3.3.3

İş mili

Öncelikle her işlem, iş miline göre ayarlanır.

Operatör bir bakışta işlemin hangi iş miline ait olduğunu anlayabilir.

3.3.4

Torna

Her işlem, iş miline ilaveten tornaya göre ayarlanır.

3.3.5

Bekleme Çizgisi

Beklemenin mevcut olduğunu gösteren satır görüntülenir.

- 600 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU

3.3.6

Aktarma

Aktarma varken, bu, mavi karakterle görüntülenir.

Aktarma üstte ve altta ayarlanır.

- 601 -

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

B-63874TR/05

3.4

TEMEL İŞLEMLER

Aşağıdaki işlemler her hücrede yapılabilir.

3.4.1

Temel İşlemler

Geçerli bir hücre imleç tuşu yardımıyla yukarı, aşağı, sağa ve sola

hareket edebilir.

En sağdaki hücre sağa

En sağdaki hücre sağa

yöneltilince, bu hücre

yöneltilince, bu hücre en

en soldaki hücrenin

soldaki hücrenin üzerine

üzerine gelir ve bir

gelir ve bir hücre aşağı

hücre yukarı çıkar.

iner.

Sayfa tuşu kullanılarak, tüm tabloda bir sayfa yukarı ve aşağı kaymak

mümkündür.

İmlecin hareket aralığı her satırda baştan %'e kadardır.

- 602 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU

3.5

DÜZENLEME İŞLEMLERİ

Aşağıdaki işlemler her hücrede mevcuttur.

İşlem

Açıklama

INSCEL

Belirtilen hücrenin üst kısmına giriş işlemi.

DELCEL

Belirtilen hücreyi silme.

CPYCEL

Belirtilen hücreyi belirtilen konuma kopyalama.

MOVCEL

Belirtilen hücreyi belirtilen konuma hareket ettirme.

RENAME

Belirtilen hücrenin adını değiştirme.

EDTPRG

Belirtilen hücreyi içeren programı düzenleme.

STWAIT *

Belirtilen hücreye beklemeyi ayarlama.

CLWAIT *

Belirtilen beklemeyi serbest bırakma.

STTRNS *

Belirtilen hücreye aktarmayı ayarlama.

CLTRNS *

Belirtilen aktarmayı serbest bırakma.

ADD / *

İsteğe bağlı komut satırı atlamayı ekleme.

DEL / *

İsteğe bağlı komut satırı atlamayı silme.

NOT

* ile işaretlenmiş işlemler 1 yollu torna tezgahında

kullanılamaz.

- 603 -

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

B-63874TR/05

3.5.1

Bir Hücre Ekleme

•

Fonksiyon

• Bir işlem ekleme.

• İşlemi üst kenara ekleme.

• NC programında,

İşlem başlatma komut satırı : G1992 Sx (xxxx)

İşlem sonlandırma komut satırı : G1993

Bu kodlar otomatik olarak girilirler.

z Temel işlem

1. İmleçi, girilecek hücreye ilerletin.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N20 FINE

N20 TAP

%

%

2.

[INSCEL] yazılım tuşuna basın.

TURRET 1

TURRET 2

İşlem adı için iletişim kutusu

N

İŞLEM ADI MIDDLE

görüntülenir.

N20 FINE

N20 TAP

Örnek olarak MIDDLE alın.

%

%

3. OK'e basın, işlem girilecektir.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

İmleç yeni hücreye ilerler.

MIDDLE

N20 TAP

N20 FINE

%

(İptale basıldığında, önceki durumuna

%

geri döner.)

z Diğerleri

• Daha alt satırda bekleme olması durumunda, bekleme satırını

kesmemek için, iki kez beklemesi olan diğer satırın hücresinin

yüksekliğini değiştirin.

TURRET 1

TURRET 2

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N10 ROUGH

N10 DRILL

N20 FINE

N20 TAP

N20 TAP

Hücre

Insert

yüksekliği

%

%

N20 FINE

iki katına

%

%

çıkar.

- 604 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU

• Beklemesi olan hücre üzerine yeni hücre girildiğinde bekleme

yeni hücreye gitmez. (Aktarım da aynıdır.)

TURRET 1

TURRET 2

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N10 ROUGH

N10 DRILL

N20 TRANS

N20 TRANS

Aktarmayı

N30 FINE

N30 TAP

İnsert

N20 TRANS

N20 TRANS

olduğu

gibi terk

%

%

N30 FINE

N30 TAP

et.

%

%

• Güncel hücre uygunsuz olarak alınsa bile, hücrenin girilmesi

mümkündür. Girişten sonra, tüm tablo tekrar görüntülenir ve

bunun sonucunda üzerine tekrar yazılmış olan bazı kutucuklar

vardır.

TURRET 1

TURRET 2

TURRET 1

TURRET 2

Bunun

N10 ROUGH

CAN'T INPUT

N10 ROUGH

sonucunda,

uygunsuz

N20 MIDDLE

N10 DRILL

N20 MIDDLE

N10 DRILL

giriş olan

N30 FINE

N20 TAP

Insert

N30 FINE

N20 TAP

hücresine

%

%

%

%

yeniden

yazılır.

3.5.2

Bir Hücreyi Silme

z Fonksiyon

• Geçerli mleçteki işlemi silme.

• NC programında,

İşlem başlatma komut satırı: G1992 Sx (xxxx)

(Normal komut satırı)

İşlem sonlandırma komut satırı : G1993

Bu komut satırları otomatik olarak silinir.

z Temel işlem

1. İmleci, silinecek hücreye ilerletin.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N20 FINE

N20 TAP

%

%

- 605 -

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

B-63874TR/05

2.

[DELCEL] yazılım tuşuna basın.

TURRET 1

TURRET 2

“ARE YOU SURE YOU WANT TO

N10 ROUGH

N10 DRILL

DELETE IT

?” mesajı, mesaj

N20 FINE

N20 TAP

görüntüleme kısmında görüntülenir.

[YES] veya [NO]'ya basın.

%

%

3.

[YES]'e basın, böylece işlem silinecektir.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

İmlecin konumu olduğu gibi kalır.

%

N20 TAP

(“NO” durumunda, eski durumuna

%

döner.)

z Diğerleri

• Daha alt satırda bekleme olması durumunda, silme işleminden

sonra ayarlayarak bekleme satırını kesmemek için, iki kez

beklemesi olan diğer satırın hücresinin yüksekliğini değiştirin.

TURRET 1

TURRET 2

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N10 ROUGH

N20 TAP

Hücre

yüksekliği

N20 FINE

N20 TAP

N20 FINE

Delete

iki katına

%

%

%

%

çıkar.

• Silinemeyecek hücre mevcut.

TURRET 1

TURRET 2

N10 ROUGH

Uygunsuz hücre alınması

N20 MIDDLE

N10 DRILL

N30 FINE

N20 TAP

%

%

% hücre

• Hücrede bekleme olduğunda, bekleme serbest bırakılır.

(Aktarmada da)

TURRET 1

TURRET 2

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N10 ROUGH

N10 DRILL

Aktarma

N20 TRANS

N20 TRANS

N30 FINE

N20 TRANS

ortağının

Delete

N30 FINE

N30 TAP

%

N30 TAP

da serbest

bırakılması.

%

%

%

(3 yollu arasındaki bekleme üyelerinden biri silinirse, kalan

beklemeler serbest bırakılmaz.)

- 606 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU

3.5.3

Bir Hücre Kopyalama

z Fonksiyon

• İşlemi kopyalama

• NC programında,

İşlem komut satırını başlatın : G1992 Sx (xxxx)

İşlem komut satırını sonlandırın : G1993

Üstteki iki komut satırı arasındaki komut satırları ve G1992

komut satırı yorum kısmı otomatik olarak kopyalanır.

z Temel İşlem

1. İmleci kaynak hücreye hareket ettirin.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N20 FINE

N20 TAP

%

%

2.

[CPYCEL] yazılım tuşuna basın.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

Kaynak hücrenin üstüne “*” ekleyin.

*N20 FINE

N20 TAP

%

%

3. İmleci hedef hücreye hareket ettirin.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

Ayrıca, kaynak hücrenin arka plan

rengi yeşil olur.

*N20 FINE

N20 TAP

[CPYCEL] veya [CANCEL]'a basın.

%

%

4.

[CELCPY]'a basın, hedef işlem boşsa üzerine kopyalama

yapılacaktır.

TURRET 1

TURRET 2

N10 ROUGH

N10 FINE

(İptale basıldığında, önceki durumuna

N20 FINE

N20 TAP

geri döner.)

%

%

- 607 -

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

B-63874TR/05

z Diğerleri

• Hedef işlem boş olmadığında üzerine yazmanın, eklemenin ve

iptal etmenin seçilmesi mümkündür.

TURRET 1

TURRET 2

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N10 ROUGH

FINE

&

*N20 FINE

N20 TAP

Select

N20 FINE

N10 DRILL

kopyalama

%

%

Insert

%

N20 TAP

girin

%

• Kaynak ve hedef olarak belirtilemeyecek hücre mevcuttur.

TURRET 1

TURRET 2

N10 ROUGH

Uygunsuz hücre alınması

N20 MIDDLE

N10 DRILL

N30 FINE

N20 TAP

%

%

% hücre

• Bekleme ve aktarma kopyalanmayacaktır.

TURRET 1

TURRET 2

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N10 ROUGH

N20 TRANS

Aktarma

kopyalanma-

*N20 TRANS

N20 TRANS

N20 TRANS

N20 TRANS

yacaktır.

N30 FINE

N30 TAP

Copy

N30 FINE

N30 TAP

%

%

%

%

- 608 -

B-63874TR/05

ÇOKLU YOL TORNA TEZGAHI FONKSİYONLARI

3.İŞLEM LİSTESİ DÜZENLEME FONKSİYONU

3.5.4

Bir Hücrenin Taşınması

z Fonksiyon

• İşlemi taşıyın (Kaynak hücre kaldırılır.)

• NC programında,

İşlem komut satırını başlatın : G1992 Sx (xxxx)

İşlem komut satırını sonlandırın : G1993

Üstteki iki komut satırı arasındaki komut satırları ve G1992

komut satırı yorum kısmı otomatik olarak taşınır.

z Temel İşlem

1. İmleci kaynak hücreye hareket ettirin.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

N20 FINE

N20 TAP

%

%

2.

[CPYCEL]'e basın.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

*N20 FINE

N20 TAP

Kaynak hücrenin üstüne “*” ekleyin.

%

%

3. İmleci hedef hücreye hareket ettirin.

TURRET 1

TURRET 2

N10 ROUGH

N10 DRILL

Ayrıca, başka kaynak hücrenin arka

plan rengi yeşil olur.

*N20 FINE

N20 TAP

%

%

[CPYCEL] veya [CANCEL]'a basın.

4.

[CELMOV]'a basın, hedef işlem boşsa üzerine taşıma

yapılacaktır.

TURRET 1

TURRET 2

N10 ROUGH

N10 FINE

%

N20 TAP

(İptale basıldığında, önceki durumuna

geri döner.)

%

- 609 -

Content      ..     19      20      21      22     ..
