FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU - 19
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
KESME KOŞULU
Veri öğesi
Anlamı
U*
ESCAPE AMOUNT
Gagalamayla her bir kesmeden sonra takımın kesme
yüzeyinden geri çekilme mesafesi. (yarıçap değeri,
pozitif değer)
(KOPYA)
AYRINTI
Veri öğesi
Anlamı
L
CLEARANCE
Z ekseni yönünde oluğun üst yüzeyi ve parça işleme
başlangıç noktası (yaklaşım noktası) arasındaki
mesafe (yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No. 27176'ya
(minimum kelepçe değeri) başvurarak,
veriyi başlangıç değeri olarak ayarlar.
P
DWELL
Takım oluğun altına ulaştığında uygulanabilir aynı
yerde kalma zamanı. (saniye olarak, pozitif değer)
(KOPYA)
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder.
[X→Z]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder. (başlangıç
değeri)
[2 AXES]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım,
eşzamanlı olarak X ve Z ekseni
yönlerinde hareket eder.
S
CUT DEPTH FOR WIDTH
Oluk açma takım genişliği yönünde her bir kesmenin
derinliği (yarıçap değeri, pozitif değer)
(KOPYA)
V*
ESCAPE AMOUNT
Her bir kesmeden sonra takımın kesme yüzeyinden
geri çekilme mesafesi. Boş, 0 olarak kabul edilir.
(yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No. 27177'ye
(minimum kelepçe değeri) başvurarak,
veriyi başlangıç değeri olarak ayarlar.
A
CUT DEPTH DIRECTION
X ekseni Kesme yönüyle ilgili olarak,
[-X]
:
-X yönünde kesme yapar.
[+X]
:
+X yönünde kesme yapar.
Açıklama) Parametre No.27100#0 = 1 olduğunda
bu veri öğesi etkindir.
(KOPYA)
- 520 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA

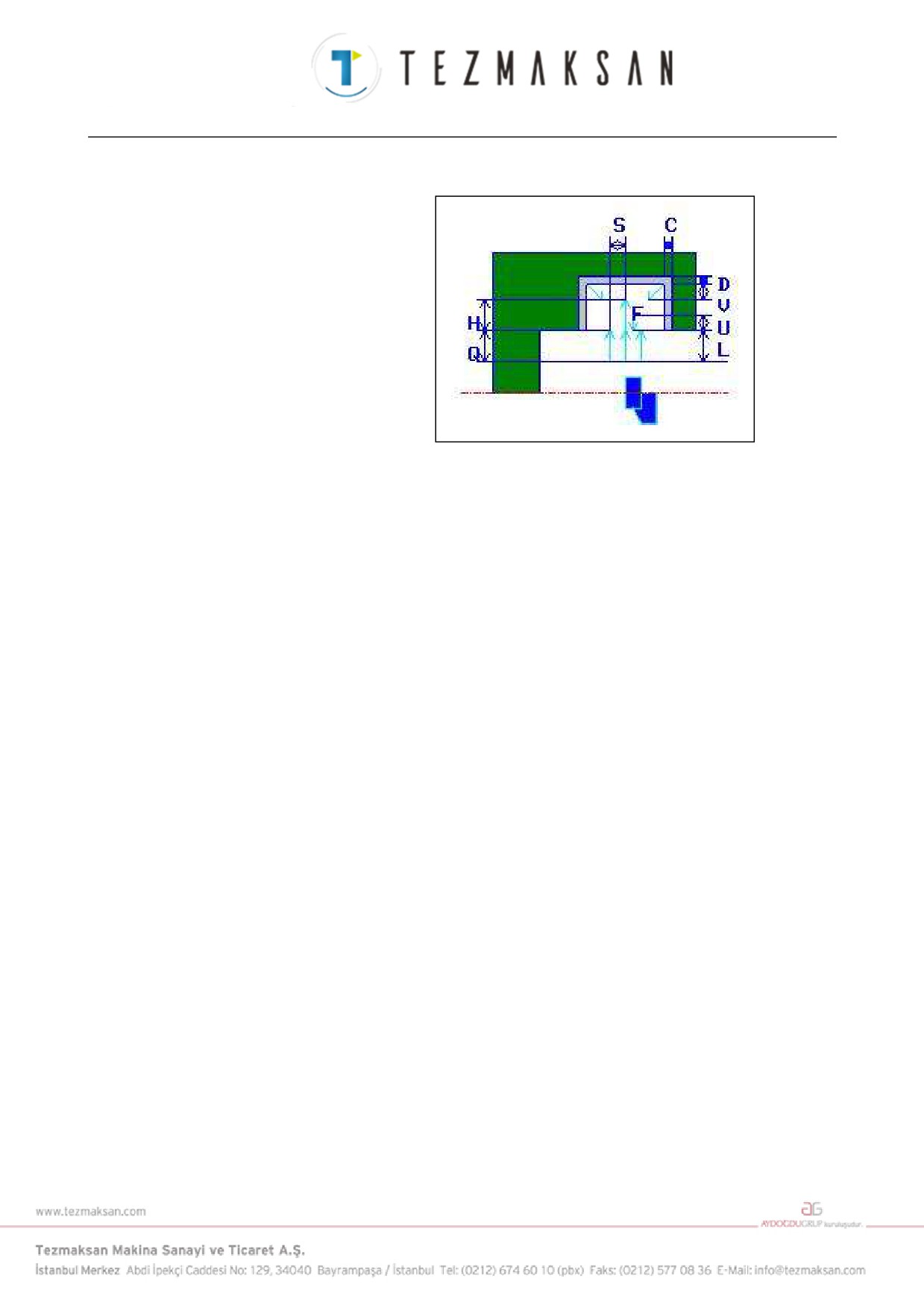

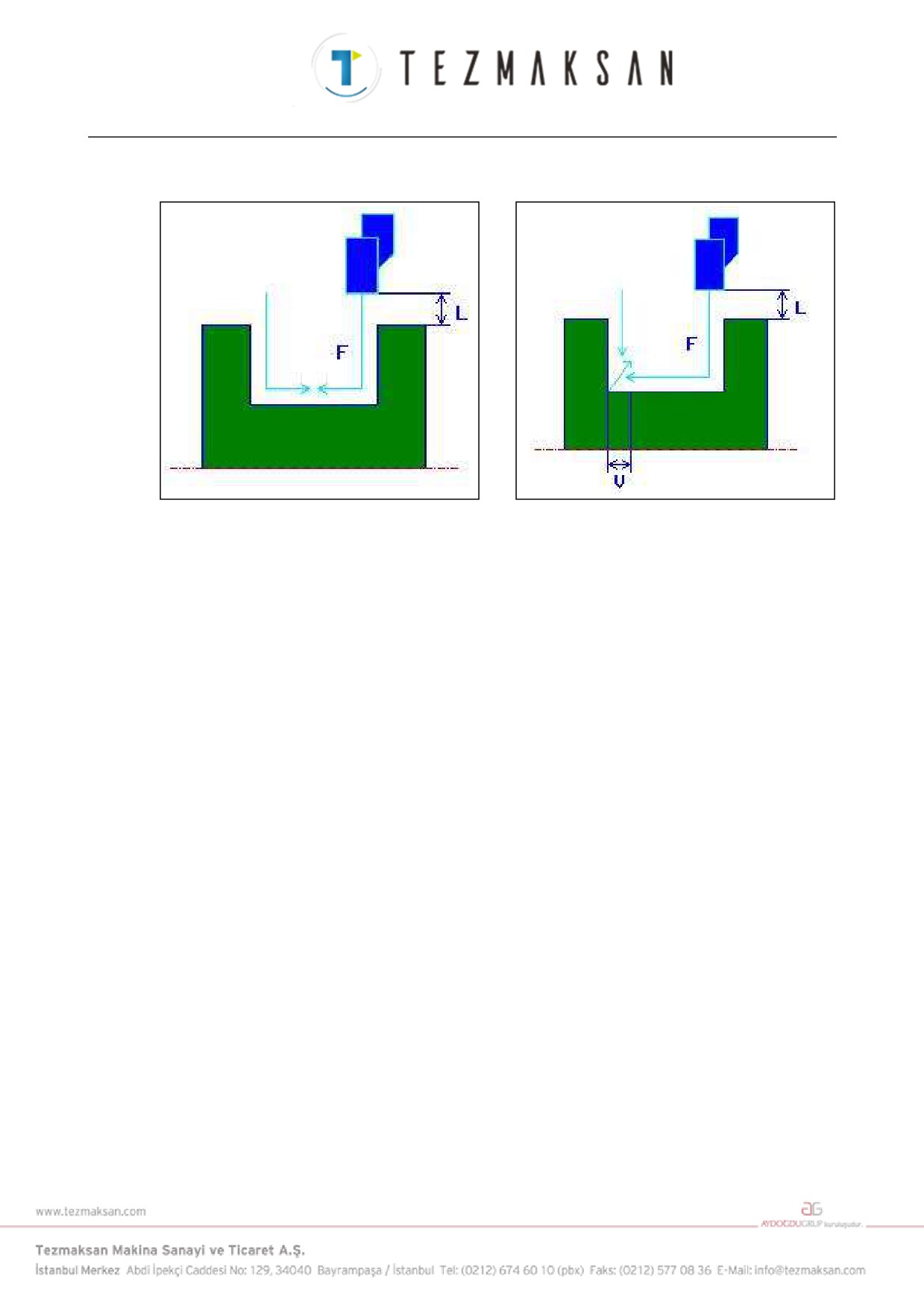

• Takım yolu
<1> Takım, hızlı hareketle "cut-in start point + clearance (L, M)"
konumuna hareket eder.
<2> Hızlı hareketle oluğun merkezine (Z ekseni yönünde) hareket
ettikten sonra takım, kesme yönü için belirtilen besleme hızında
(F) X ekseni yönünde kesme yapar. Eğer gagalama belirtilmişse
takım, gagalama otomatik çalışmaları arasında -X yönünde geri
çekilirken, belirtilmiş bir gagalama miktarını keser.
<3> X yönünde oluğun altına (son işlem toleransı hariç) erişince takım,
-X yönünde geri çekilir, -Z ekseni yönünde enine bir kesme
miktarı kadar kayar ve sonra X ekseni yönünde keser.
<4> Oluk duvarlarından birine ulaşılana kadar adım
<3> tekrar
edildikten sonra, takım bir diğer duvarı keser.
<5> Tüm kısımlar kesildikten sonra takım, hızlı hareketle Z ekseni
yönünde "cut-in start point + clearance (M)" konumuna hareket
eder ve iş parçasından ayrılır.
- 521 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
Bitiş yüzü tornalama: G1132
TAKIM KOŞULU
Veri öğesi
Anlamı
R
NOSE RADIUS
Oluk açma takımı takım ucu yarıçapı. (pozitif değer)
B
TOOL WIDTH
Oluk açma takımının takım genişliği
(yarıçap değeri, pozitif değer)
J*
IMAGINARY TOOL NOSE
Oluk açma takımının sanal takım ucu konumu.
NOT
1 Parametre No.27102'nin bit 0'ı (TLG) = 1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki verileri
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
KESME KOŞULU
Veri öğesi
Anlamı
C*
SIDE FINISH AMOUNT
Oluğun yan yüzleri için son işlem toleransı. Boş, 0
olarak kabul edilir. (yarıçap değeri, pozitif değer)
D*
BOTTOM FINISH AMT.
Oluğun altı için son işlem toleransı. Boş, 0 olarak
kabul edilir. (yarıçap değeri, pozitif değer)
F
FEED RATE
Takım ekseni yönünde kesme için besleme hızı
(pozitif değer)
W
PECKING
[NOTHIN] : Oluk açma için kesmede gagalama
gerçekleştirmez (başlangıç değeri).
[PECKIN] : Oluk açma için kesmede gagalama
gerçekleştirir.
Q
PECKING CUT DEPTH
Gagalama işlemi başına takım ekseni yönünde
kesme derinliği (yarıçap değeri, pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [PECKIN]
PECKING için seçildiğinde gösterilir.
H
RATE OF CUT DEPTH
Kesme derinliği için değiştirme oranı. %1'lik adımlarla
değiştirme oranını belirtir. İkinci kesme derinliği ve
sonrakiler, belirtilen değiştirme oranıyla ardışık
şekilde artırılırlar. (1'den 200'e kadar, pozitif değer)
(KOPYA)
- 522 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
KESME KOŞULU
Veri öğesi
Anlamı
U*
ESCAPE AMOUNT
Gagalamayla her bir kesmeden sonra takımın kesme
yüzeyinden geri çekilme mesafesi. (yarıçap değeri,
pozitif değer)
(KOPYA)
AYRINTI
Veri öğesi
Anlamı
L
CLEARANCE
Z ekseni yönünde oluğun üst yüzeyi ve parça işleme
başlangıç noktası (yaklaşım noktası) arasındaki
mesafe (yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No. 27176'ya
(minimum kelepçe değeri) başvurarak,
veriyi başlangıç değeri olarak ayarlar.
P
DWELL
Aynı yerde kalma zamanı, takım oluğun altına
ulaştığında uygulanabilir. (saniye olarak, pozitif değer)
(KOPYA)
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder. (başlangıç
değeri)
[X→Z]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder.
[2 AXES]
: Geçerli konumdan parça parça işleme
başlangıç noktasına kadar takım,
eşzamanlı olarak X ve Z ekseni
yönlerinde hareket eder.
S
CUT DEPTH FOR WIDTH
Oluk açma takım genişliği yönünde her bir kesmenin
derinliği (yarıçap değeri, pozitif değer)
(KOPYA)
V*
ESCAPE AMOUNT
Her bir kesmeden sonra takımın kesme yüzeyinden
geri çekilme mesafesi. Boş, 0 olarak kabul edilir.
(yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No. 27177'ye
(minimum kelepçe değeri) başvurarak,
veriyi başlangıç değeri olarak ayarlar.
- 523 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05

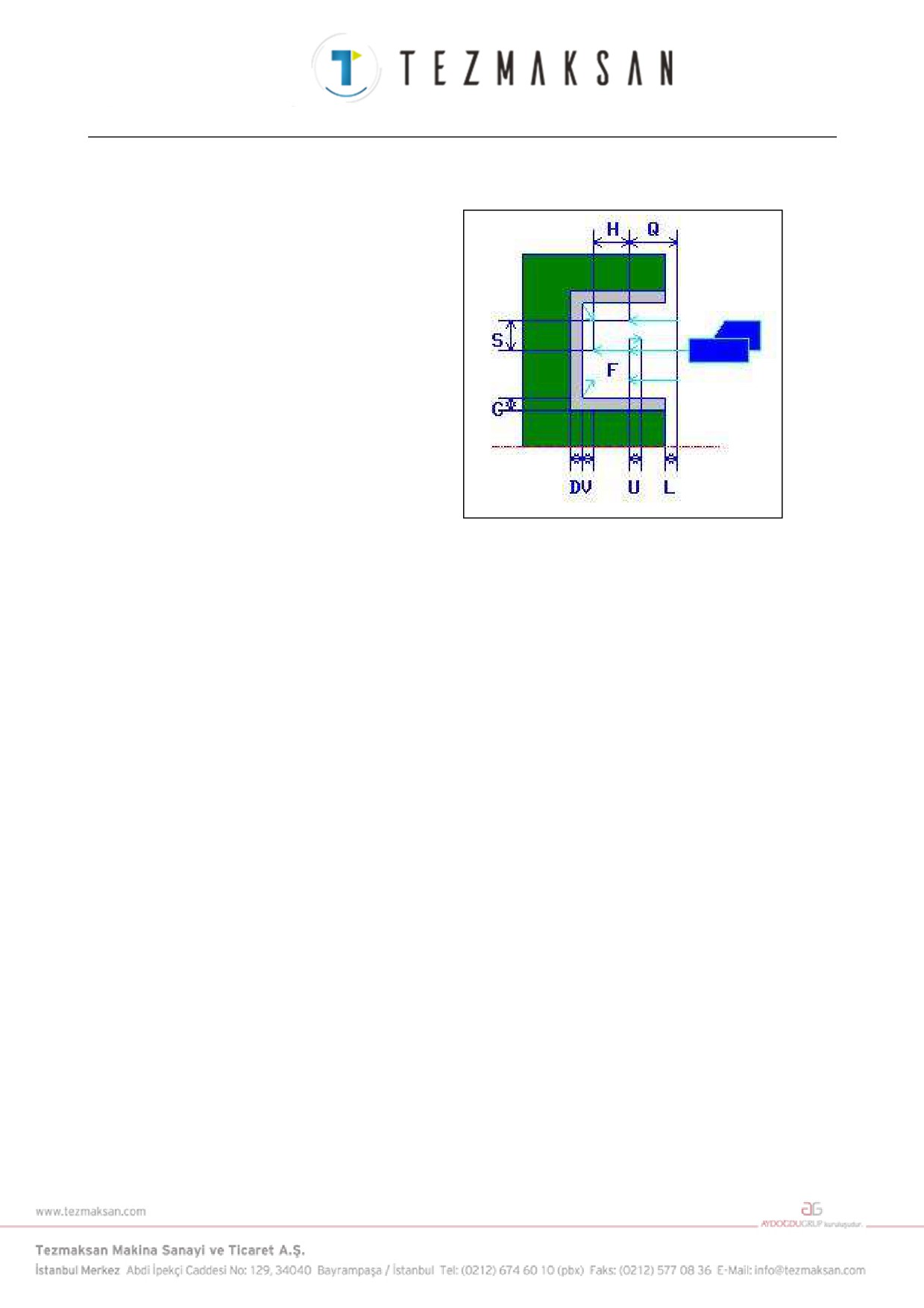

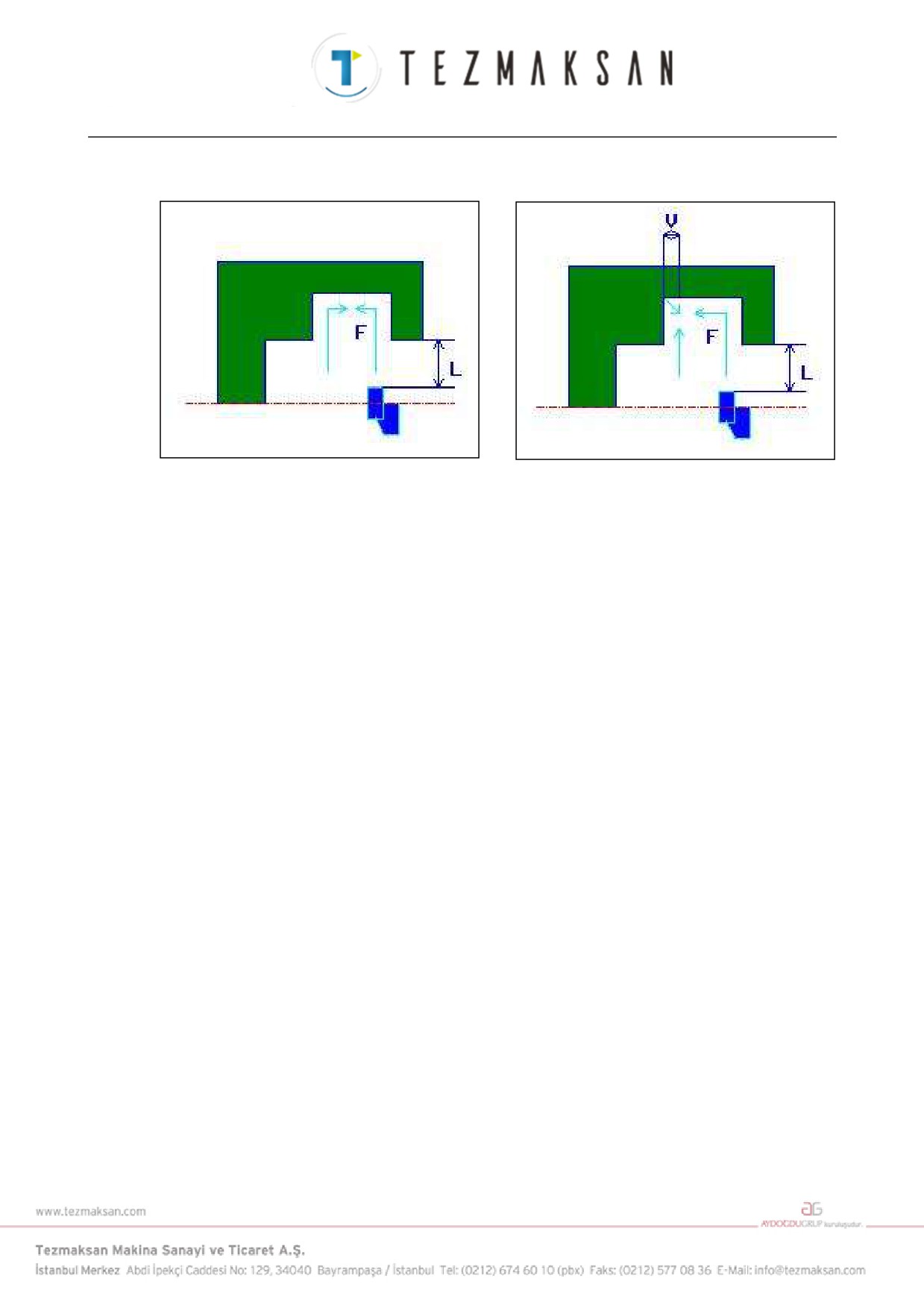

• Takım yolu
<1> Takım, hızlı hareketle "cut-in start point + clearance (L, M)"
konumuna hareket eder.
<2> Hızlı hareketle oluğun merkezine (X ekseni yönünde) hareket
ettikten sonra takım, kesme yönü için belirtilen besleme hızında
(F) -Z ekseni yönünde kesme yapar. Eğer gagalama belirtilmişse,
gagalama otomatik çalışmaları arasında
+Z yönünde geri
çekilirken takım, belirtilmiş bir gagalama miktarını keser.
<3> Z yönünde oluğun altına (son işlem toleransı hariç) erişince takım,
+Z yönünde geri çekilir, -X ekseni yönünde enine bir kesme
miktarı kadar kayar ve sonra Z ekseni yönünde keser.
<4> Oluk duvarlarından birine ulaşılana kadar adım
<3> tekrar
edildikten sonra, takım bir diğer duvarı keser.
<5> Tüm kısımlar kesildikten sonra takım, hızlı hareketle Z ekseni
yönünde "cut-in start position + clearance (M)" konumuna hareket
eder.
- 524 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA

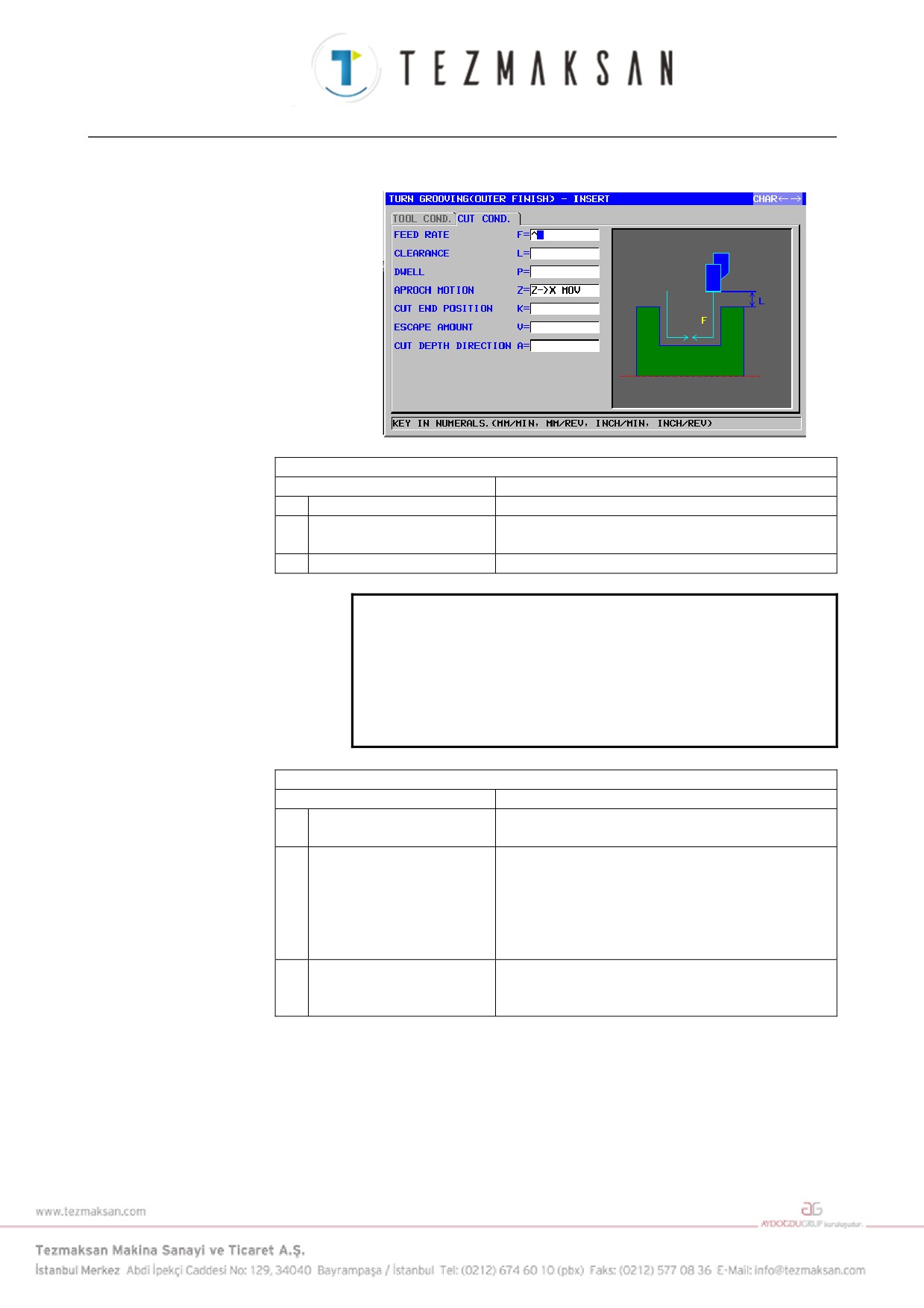

Dış yüzey tornalama ve son işlemi: G1133
TAKIM KOŞULU
Veri öğesi
Anlamı
R
NOSE RADIUS
Oluk açma takımı takım ucu yarıçapı.
(pozitif değer)
B
TOOL WIDTH
Oluk açma takımının takım genişliği
(yarıçap değeri, pozitif değer)
J
IMAGINARY TOOL NOSE
Oluk açma takımının sanal takım ucu konumu.
NOT
1 Parametre No.27102'nin bit 0'ı (TLG) = 1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki verileri
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
KESME KOŞULU
Veri öğesi
Anlamı
C*
SIDE FINISH AMOUNT
Oluğun yan yüzleri için son işlem toleransı. Boş, 0
olarak kabul edilir. (yarıçap değeri, pozitif değer)
D*
BOTTOM FINISH AMT.
Oluğun altı için son işlem toleransı. Boş, 0 olarak
kabul edilir. (yarıçap değeri, pozitif değer)
F
ROUGH FEEDRATE
Takım ekseni yönünde yüzey tornalama için
besleme hızı (pozitif değer)
E
FINISH FEEDRATE
Son işlem için besleme hızı (pozitif değer)
W
PECKING
[NOTHIN] : Oluk açma için kesmede gagalama
gerçekleştirmez (başlangıç değeri).
[PECKIN] : Oluk açma için kesmede gagalama
gerçekleştirir.
Q
PECKING CUT DEPTH
Gagalama işlemi başına takım ekseni yönünde
kesme derinliği (yarıçap değeri, pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [PECKIN]
PECKING için seçildiğinde gösterilir.
H
RATE OF CUT DEPTH
Kesme derinliği için değiştirme oranı. %1'lik
adımlarla değiştirme oranını belirtir. İkinci kesme
derinliği ve sonrakiler, belirtilen değiştirme oranıyla
ardışık şekilde artırılırlar. (1'den 200'e kadar, pozitif
değer) (KOPYA)
- 525 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
KESME KOŞULU
Veri öğesi
Anlamı
U*
ESCAPE AMOUNT
Gagalamayla her bir kesmeden sonra takımın
kesme yüzeyinden geri çekilme mesafesi.
(yarıçap değeri, pozitif değer)
(KOPYA)
AYRINTI
Veri öğesi
Anlamı
L
CLEARANCE
Z ekseni yönünde oluğun üst yüzeyi ve parça
işleme başlangıç noktası (yaklaşım noktası)
arasındaki mesafe (yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No. 27176'ya
(minimum kelepçe değeri) başvurarak,
veriyi başlangıç değeri olarak ayarlar.
P
DWELL
Takım oluğun altına ulaştığında uygulanabilir aynı
yerde kalma zamanı. (saniye olarak, pozitif değer)
(KOPYA)
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder. (başlangıç
değeri)
[X→Z]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder.
[2 AXES]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım,
eşzamanlı olarak X ve Z ekseni
yönlerinde hareket eder.
S
CUT DEPTH FOR WIDTH
Oluk açma takım genişliği yönünde her bir
kesmenin derinliği (yarıçap değeri, pozitif değer)
(KOPYA)
K
CUT END POSITION
[CENTER]
: Son işlemde, eşit şekilde oluğun sağ
ve sol taraf yüzlerinin her ikisini
keser.
[CORNER] : Bir yan yüzü ve tüm altı başarılı bir
şekilde keser, sonra son işlemde
yalnızca diğer tarafın yüzünü keser.
(COPY)
V*
ESCAPE AMOUNT
Son işlem tamamlandığında bir kesme yüzeyinden
takımın geri çekilme mesafesi (yarıçap değeri,
pozitif değer)
Açıklama1) Bu öğe, yalnızca kesme uç konumu
olarak [CORNER] seçildiğinde
görüntülenir. Varsayılan değer 0'dır.
Açıklama2) Sistem, Parametre No.27177'ye
(minimum kelepçe değeri)
başvurarak, verileri başlangıç değeri
olarak ayarlar.
A
CUT DEPTH DIRECTION
X ekseni Kesme yönüyle ilgili olarak,
[-X]
:
-X yönünde kesme yapar.
[+X]
:
+X yönünde kesme yapar.
Açıklama) Parametre No.27100#0 = 1 olduğunda
bu veri öğesi etkindir.
(KOPYA)
- 526 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA

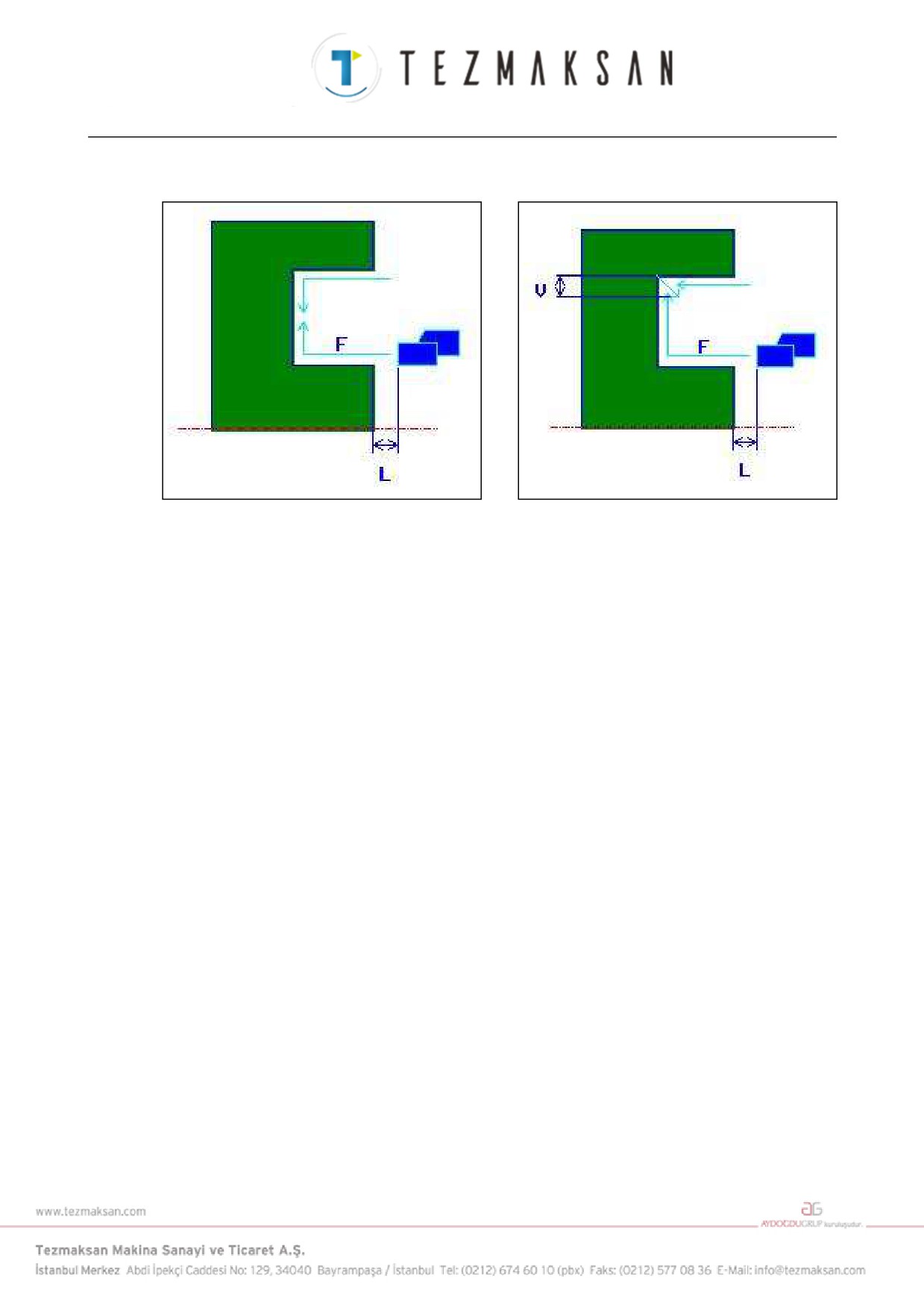

• Takım yolu
Aynı takım kullanılarak oluk yüzey tornalaması ve son işleme devam
edilir. Yüzey tornalama ve son işlem ayrıntıları için takım yolu
hakkındaki ilgili açıklamalara bakın.
- 527 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
İç yüzey tornalama ve son işlemi: G1134
TAKIM KOŞULU
Veri öğesi
Anlamı
R
NOSE RADIUS
Oluk açma takımı takım ucu yarıçapı.
(pozitif değer)
B
TOOL WIDTH
Oluk açma takımının takım genişliği
(yarıçap değeri, pozitif değer)
J*
IMAGINARY TOOL NOSE
Oluk açma takımının sanal takım ucu konumu.
NOT
1 Parametre No.27102'nin bit 0'ı (TLG) = 1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki verileri
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
KESME KOŞULU
Veri öğesi
Anlamı
C*
SIDE FINISH AMOUNT
Oluğun yan yüzleri için son işlem toleransı. Boş, 0
olarak kabul edilir. (yarıçap değeri, pozitif değer)
D*
BOTTOM FINISH AMT.
Oluğun altı için son işlem toleransı. Boş, 0 olarak
kabul edilir. (yarıçap değeri, pozitif değer)
F
ROUGH FEEDRATE
Takım ekseni yönünde yüzey tornalaması için
besleme hızı (pozitif değer)
E
FINISH FEEDRATE
Son işlem için besleme hızı (pozitif değer)
W
PECKING
[NOTHIN] : Oluk açma için kesmede gagalama
gerçekleştirmez (başlangıç değeri).
[PECKIN] : Oluk açma için kesmede gagalama
gerçekleştirir.
Q
PECKING CUT DEPTH
Gagalama işlemi başına takım ekseni yönünde
kesme derinliği (yarıçap değeri, pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [PECKIN]
PECKING için seçildiğinde gösterilir.
H
RATE OF CUT DEPTH
Kesme derinliği için değiştirme oranı. %1'lik
adımlarla değiştirme oranını belirtir. İkinci kesme
derinliği ve sonrakiler, belirtilen değiştirme oranıyla
ardışık şekilde artırılırlar. (1'den 200'e kadar, pozitif
değer) (KOPYA)
- 528 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
KESME KOŞULU
Veri öğesi
Anlamı
U*
ESCAPE AMOUNT
Gagalamayla her bir kesmeden sonra takımın
kesme yüzeyinden geri çekilme mesafesi.
(yarıçap değeri, pozitif değer)
(KOPYA)
AYRINTI
Veri öğesi
Anlamı
L
CLEARANCE
Z ekseni yönünde, oluğun üst yüzeyi ve parça
işleme başlangıç noktası (yaklaşım noktası)
arasındaki mesafe (yarıçap değeri, pozitif değer)
Açıklama) Sistem, Parametre No. 27176'ya
(minimum kelepçe değeri) başvurarak,
veriyi başlangıç değeri olarak ayarlar.
P
DWELL
Takım oluğun altına ulaştığında uygulanabilir aynı
yerde kalma zamanı. (saniye olarak, pozitif değer)
(KOPYA)
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder.
[X→Z]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder. (başlangıç
değeri)
[2 AXES]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım,
eşzamanlı olarak X ve Z ekseni
yönlerinde hareket eder.
S
CUT DEPTH FOR WIDTH
Oluk açma takım genişliği yönünde her bir
kesmenin derinliği (yarıçap değeri, pozitif değer)
(KOPYA)
K
CUT END POSITION
[CENTER]
: Son işlemde, eşit şekilde oluğun sağ
ve sol taraf yüzlerinin her ikisini
keser.
[CORNER] : Bir yan yüzü ve tüm altı başarılı bir
şekilde keser, sonra son işlemde
yalnızca diğer tarafın yüzünü keser.
(KOPYA)
V*
ESCAPE AMOUNT
Son işlem tamamlandığında bir kesme yüzeyinden
takımın geri çekilme mesafesi (yarıçap değeri,
pozitif değer)
Açıklama1) Bu öğe, yalnızca kesme uç konumu
olarak [CORNER] seçildiğinde
görüntülenir. Varsayılan değer 0'dır.
Açıklama2) Sistem, parametre No.27177'ye
(minimum kelepçe değeri)
başvurarak, verileri başlangıç değeri
olarak ayarlar.
A
CUT DEPTH DIRECTION
X ekseni Kesme yönüyle ilgili olarak,
[-X]
:
-X yönünde kesme yapar.
[+X]
:
+X yönünde kesme yapar.
Açıklama) Parametre No.27100#0 = 1 olduğunda
bu veri öğesi etkindir.
(KOPYA)
- 529 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
• Takım yolu
Aynı takım kullanılarak oluk yüzey tornalaması ve son işleme devam
edilir. Yüzey tornalama ve son işlem ayrıntıları için takım yolu
hakkındaki ilgili açıklamalara bakın.
- 530 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
Bitiş yüzü tornalama ve son işlemi: G1135
TAKIM KOŞULU
Veri öğesi
Anlamı
R
NOSE RADIUS
Oluk açma takımı takım ucu yarıçapı.
(pozitif değer)
B
TOOL WIDTH
Oluk açma takımının takım genişliği
(yarıçap değeri, pozitif değer)
J
IMAGINARY TOOL NOSE
Oluk açma takımının sanal takım ucu konumu.
NOT
1 Parametre No.27102'nin bit 0'ı (TLG) = 1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki verileri
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
KESME KOŞULU
Veri öğesi
Anlamı
C*
SIDE FINISH AMOUNT
Oluğun yan yüzleri için son işlem toleransı. Boş, 0
olarak kabul edilir. (yarıçap değeri, pozitif değer)
D*
BOTTOM FINISH AMT.
Oluğun altı için son işlem toleransı. Boş, 0 olarak
kabul edilir. (yarıçap değeri, pozitif değer)
F
ROUGH FEEDRATE
Takım ekseni yönünde yüzey tornalaması için
besleme hızı (pozitif değer)
E
FINISH FEEDRATE
Son işlem için besleme hızı (pozitif değer)
W
PECKING
[NOTHIN] : Oluk açma için kesmede gagalama
gerçekleştirmez (başlangıç değeri).
[PECKIN] : Oluk açma için kesmede gagalama
gerçekleştirir.
Q
PECKING CUT DEPTH
Gagalama işlemi başına takım ekseni yönünde
kesme derinliği (yarıçap değeri, pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [PECKIN]
PECKING için seçildiğinde gösterilir.
- 531 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
KESME KOŞULU
Veri öğesi
Anlamı
H
RATE OF CUT DEPTH
Kesme derinliği için değiştirme oranı. %1'lik
adımlarla değiştirme oranını belirtir. İkinci kesme
derinliği ve sonrakiler, belirtilen değiştirme oranıyla
ardışık şekilde artırılırlar. Varsayılan, kesme
derinliğinin değişmeden kalması anlamına
gelen %100'dür. (1'den 200'e kadar, pozitif değer)
(KOPYA)
U*
ESCAPE AMOUNT
Gagalamayla her bir kesmeden sonra takımın
kesme yüzeyinden geri çekilme mesafesi.
(yarıçap değeri, pozitif değer)
(KOPYA)
AYRINTI
Veri öğesi
Anlamı
L
CLEARANCE
Z ekseni yönünde, oluğun üst yüzeyi ve parça
işleme başlangıç noktası (yaklaşım noktası)
arasındaki mesafe (yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No. 27176'ya
başvurarak, veriyi başlangıç değeri
olarak ayarlar.
P
DWELL
Takım oluğun altına ulaştığında uygulanabilir aynı
yerde kalma zamanı. (saniye olarak, pozitif değer)
(KOPYA)
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder. (başlangıç
değeri)
[X→Z]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder.
[2 AXES]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım,
eşzamanlı olarak X ve Z ekseni
yönlerinde hareket eder.
S
CUT DEPTH FOR WIDTH
Oluk açma takım genişliği yönünde her bir
kesmenin derinliği (yarıçap değeri, pozitif değer)
(KOPYA)
K
CUT END POSITION
[CENTER]
: Son işlemde, eşit şekilde oluğun sağ
ve sol taraf yüzlerinin her ikisini
keser.
[CORNER] : Bir yan yüzü ve tüm altı başarılı bir
şekilde keser, sonra son işlemde
yalnızca diğer tarafın yüzünü keser.
(KOPYA)
- 532 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
AYRINTI
Veri öğesi
Anlamı
V*
ESCAPE AMOUNT
Son işlem tamamlandığında bir kesme yüzeyinden
takımın geri çekilme mesafesi (yarıçap değeri,
pozitif değer)
Açıklama1) Bu öğe, yalnızca kesme uç konumu
olarak [CORNER] seçildiğinde
görüntülenir. Varsayılan değer 0'dır.
Açıklama2) Sistem, parametre No. 27177'ye
başvurarak, veriyi başlangıç değeri
olarak ayarlar.
• Takım yolu
Aynı takım kullanılarak oluk yüzey tornalaması ve son işleme devam
edilir. Yüzey tornalama ve son işlem ayrıntıları için takım yolu
hakkındaki ilgili açıklamalara bakın.
- 533 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
Dış yüzey son işlemi: G1136
TAKIM KOŞULU
Veri öğesi
Anlamı
R
NOSE RADIUS
Oluk açma takımı takım ucu yarıçapı. (pozitif değer)
B
TOOL WIDTH
Oluk açma takımının takım genişliği
(yarıçap değeri, pozitif değer)
J
IMAGINARY TOOL NOSE
Oluk açma takımının sanal takım ucu konumu.
NOT
1 Parametre No.27102'in bit 0'ı (TLG) = 1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki verileri
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
KESME KOŞULU
Veri öğesi
Anlamı
F
FEED RATE
Takım ekseni yönünde son işlem için besleme hızı
(pozitif değer)
L
CLEARANCE
Z ekseni yönünde, oluğun üst yüzeyi ve parça işleme
başlangıç noktası (yaklaşım noktası) arasındaki
mesafe (yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No. 27176'ya
(minimum kelepçe değeri) başvurarak,
veriyi başlangıç değeri olarak ayarlar.
P
DWELL
Takım oluğun altına ulaştığında uygulanabilir aynı
yerde kalma zamanı. (saniye olarak, pozitif değer)
(KOPYA)
- 534 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
KESME KOŞULU
Veri öğesi
Anlamı
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder. (başlangıç
değeri)
[X→Z]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder.
[2 AXES]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım,
eşzamanlı olarak X ve Z ekseni
yönlerinde hareket eder.
K
CUT END POSITION
[CENTER]
: Son işlemde, eşit şekilde oluğun sağ
ve sol taraf yüzlerinin her ikisini keser.
[CORNER] : Bir yan yüzü ve tüm altı başarılı bir
şekilde keser, sonra son işlemde
yalnızca diğer tarafın yüzünü keser.
(KOPYA)
V
ESCAPE AMOUNT
Son işlem tamamlandığında bir kesme yüzeyinden
takımın geri çekilme mesafesi (yarıçap değeri, pozitif
değer)
Açıklama1) Bu öğe, yalnızca kesme uç konumu
olarak [CORNER] seçildiğinde
görüntülenir. Varsayılan değer 0'dır.
Açıklama2) Sistem, parametre No.27177'ye
(minimum kelepçe değeri) başvurarak,
verileri başlangıç değeri olarak ayarlar.
A
CUT DEPTH DIRECTION
X ekseni Kesme yönüyle ilgili olarak,
[-X]
:
-X yönünde kesme yapar.
[+X]
:
+X yönünde kesme yapar.
Açıklama) Parametre No.27100#0 = 1 olduğunda
bu veri öğesi etkindir.
(KOPYA)
- 535 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
• Takım yolu
Kesme uç konumu [CENTER]
Kesme uç konumu [CORNER]
<1> Takım, hızlı hareketle "cut-in start position + clearance (L, M)"
konumuna hareket eder.
<2> Kesme uç konumu olarak [CENTER] belirtilirse, takım oluk
duvarlarından birini keser ve son işlem besleme hızında oluğun
merkezine doğru (Z ekseni yönünde) kesmeye devam eder. X
ekseni yönünde geri çekilmeden sonra takım diğer oluk duvarı
için aynı kesme işlemini gerçekleştirir.
<3> [CORNER] kesme uç noktası olarak belirtilirse takım, Z ekseni
yönünde duvardan alta doğru kesme yapar ve X ve Z eksen
yönlerinde ve sonra X ekseni yönünde olmak üzere bir dönüş
temizliğiyle geri çekilir. Bundan sonra takım diğer oluk
duvarından kesmeye başlar ve altın kenarına kadar kesmeye
devam eder ve sonra X ve Z ekseni yönlerinde dönüş temizliğiyle
geri çekilir.
<4> Takım, hızlı hareketle "cut-in start point
+ clearance
(L)"
konumuna hareket eder.
- 536 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
İç yüzey son işlemi: G1137
TAKIM KOŞULU
Veri öğesi
Anlamı
R
NOSE RADIUS
Oluk açma takımı takım ucu yarıçapı. (pozitif değer)
B
TOOL WIDTH
Oluk açma takımının takım genişliği
(yarıçap değeri, pozitif değer)
J
IMAGINARY TOOL NOSE
Oluk açma takımının sanal takım ucu konumu.
NOT
1 Parametre No.27102'nin bit 0'ı (TLG) = 1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki verileri
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
KESME KOŞULU
Veri öğesi
Anlamı
F
FEED RATE
Takım ekseni yönünde son işlem için besleme hızı
(pozitif değer)
L
CLEARANCE
Z ekseni yönünde oluğun üst yüzeyi ve parça işleme
başlangıç noktası (yaklaşım noktası) arasındaki
mesafe (yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No. 27176'ya
(minimum kelepçe değeri) başvurarak,
veriyi başlangıç değeri olarak ayarlar.
P
DWELL
Takım oluğun altına ulaştığında uygulanabilir aynı
yerde kalma zamanı. (saniye olarak, pozitif değer)
(KOPYA)
- 537 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
KESME KOŞULU
Veri öğesi
Anlamı
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder.
[X→Z]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder. (başlangıç
değeri)
[2 AXES]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım,
eşzamanlı olarak X ve Z ekseni
yönlerinde hareket eder.
K
CUT END POSITION
[CENTER]
: Son işlemde, eşit şekilde oluğun sağ
ve sol taraf yüzlerinin her ikisini keser.
[CORNER] : Bir yan yüzü ve tüm altı başarılı bir
şekilde keser, sonra son işlemde
yalnızca diğer tarafın yüzünü keser.
(KOPYA)
V
ESCAPE AMOUNT
Son işlem tamamlandığında bir kesme yüzeyinden
takımın geri çekilme mesafesi (yarıçap değeri, pozitif
değer)
Açıklama1) Bu öğe, yalnızca kesme uç konumu
olarak [CORNER] seçildiğinde
görüntülenir. Varsayılan değer 0'dır.
Açıklama2) Sistem, parametre No.27177'ye
(minimum kelepçe değeri) başvurarak,
verileri başlangıç değeri olarak ayarlar.
A
CUT DEPTH DIRECTION
X ekseni Kesme yönüyle ilgili olarak,
[-X]
:
-X yönünde kesme yapar.
[+X]
:
+X yönünde kesme yapar.
Açıklama) Parametre No.27100#0 = 1 olduğunda
bu veri öğesi etkindir.
(KOPYA)
- 538 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
• Takım yolu
Kesme uç konumu [CENTER]
Kesme uç konumu [CORNER]
<1> Takım, hızlı hareketle "cut-in start position + clearance (L, M)"
konumuna hareket eder.
<2> Kesme uç konumu olarak [CENTER] belirtilirse, takım oluk
duvarlarından birini keser ve son işlem besleme hızında oluğun
merkezine doğru (Z ekseni yönünde) kesmeye devam eder. X
ekseni yönünde geri çekilmeden sonra takım diğer oluk duvarı
için aynı kesme işlemini gerçekleştirir.
<3> [CORNER] kesme uç noktası olarak belirtilirse takım, Z ekseni
yönünde duvardan alta doğru kesme yapar ve X ve Z eksen
yönlerinde ve sonra X ekseni yönünde olmak üzere bir dönüş
temizliğiyle geri çekilir. Bundan sonra takım diğer oluk
duvarından kesmeye başlar ve altın kenarına kadar kesmeye
devam eder ve sonra X ve Z ekseni yönlerinde dönüş temizliğiyle
geri çekilir.
<4> Takım, "cut-in start point + clearance (L)" konumuna geri çekilir.
<5> Takım, hızlı hareketle Z ekseni yönünde "cut-in start position +
clearance (M)" konumuna hareket eder ve iş parçasından ayrılır.
- 539 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
Bitiş yüzü son işlemi: G1138
TAKIM KOŞULU
Veri öğesi
Anlamı
R
NOSE RADIUS
Oluk açma takımı takım ucu yarıçapı. (pozitif değer)
B
TOOL WIDTH
Oluk açma takımının takım genişliği
(yarıçap değeri, pozitif değer)
J
IMAGINARY TOOL NOSE
Oluk açma takımının sanal takım ucu konumu.
NOT
1 Parametre No.27102'nin bit 0'ı (TLG) = 1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki verileri
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
KESME KOŞULU
Veri öğesi
Anlamı
F
FEED RATE
Takım ekseni yönünde son işlem için besleme hızı
(pozitif değer)
L
CLEARANCE
Z ekseni yönünde oluğun üst yüzeyi ve parça işleme
başlangıç noktası (yaklaşım noktası) arasındaki
mesafe (yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No. 27176'ya
(minimum kelepçe değeri) başvurarak,
veriyi başlangıç değeri olarak ayarlar.
P
DWELL
Takım oluğun altına ulaştığında uygulanabilir aynı
yerde kalma zamanı. (saniye olarak, pozitif değer)
(KOPYA)
- 540 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
KESME KOŞULU
Veri öğesi
Anlamı
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder. (başlangıç
değeri)
[X→Z]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder.
[2 AXES]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım,
eşzamanlı olarak X ve Z ekseni
yönlerinde hareket eder.
K
CUT END POSITION
[CENTER]
: Son işlemde, eşit şekilde oluğun sağ
ve sol taraf yüzlerinin her ikisini keser.
[CORNER] : Bir yan yüzü ve tüm altı başarılı bir
şekilde keser, sonra son işlemde
yalnızca diğer tarafın yüzünü keser.
(KOPYA)
V
ESCAPE AMOUNT
Son işlem tamamlandığında bir kesme yüzeyinden
takımın geri çekilme mesafesi (yarıçap değeri, pozitif
değer)
Açıklama1) Bu öğe, yalnızca kesme uç konumu
olarak [CORNER] seçildiğinde
görüntülenir. Varsayılan değer 0'dır.
Açıklama2) Sistem, parametre No.27177'ye
(minimum kelepçe değeri) başvurarak,
verileri başlangıç değeri olarak ayarlar.
- 541 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
• Takım yolu
Kesme uç konumu [CENTER]
Kesme uç konumu [CORNER]
<1> Takım, hızlı hareketle "cut-in start position + clearance (L, M)"
konumuna hareket eder.
<2> Kesme uç konumu olarak [CENTER] belirtilirse, takım oluk
duvarlarından birini keser ve son işlem besleme hızında oluğun
merkezine doğru (X ekseni yönünde) kesmeye devam eder. Z
ekseni yönünde geri çekilmeden sonra takım diğer oluk duvarı
için aynı kesme işlemini gerçekleştirir.
<3> [CORNER] kesme uç noktası olarak belirtilirse takım, X ekseni
yönünde duvardan alta doğru kesme yapar ve X ve Z eksen
yönlerinde ve sonra Z ekseni yönünde olmak üzere bir dönüş
temizliğiyle geri çekilir. Bundan sonra takım diğer oluk
duvarından kesmeye başlar ve altın kenarına kadar kesmeye
devam eder ve sonra X ve Z ekseni yönlerinde dönüş temizliğiyle
geri çekilir.
<4> Takım, Z ekseni yönünde hızlı hareketle "cut-in start point +
clearance (M)" konumuna hareket eder.
- 542 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
2.3.2
Tornalama Oluk Açması için Sabit Formlu Şekil Komut Satırları

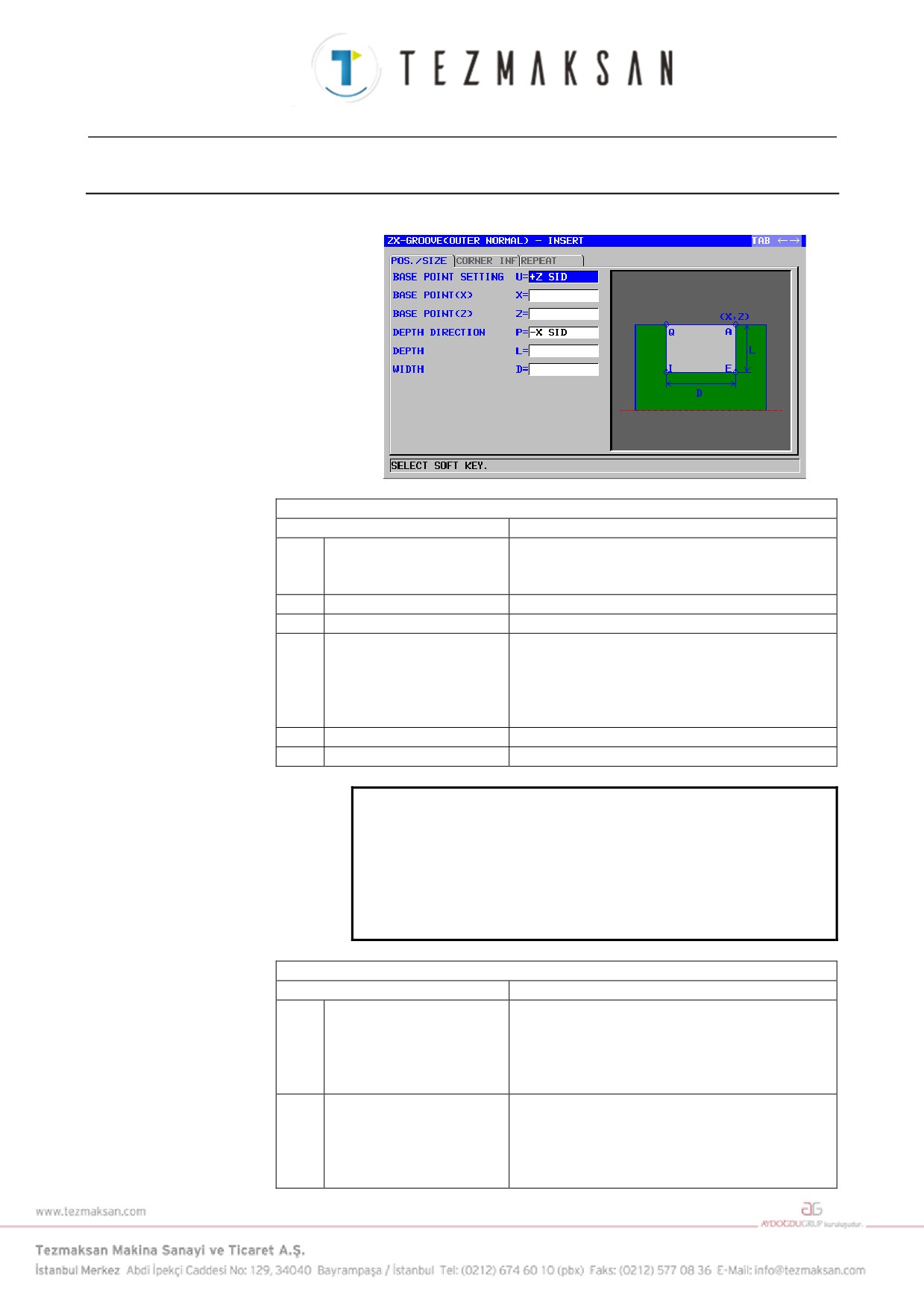

Dış normal oluk: G1470 (ZX düzlemi)
KONUM/BOYUT
Veri öğesi
Anlamı
U
BASE POINT SETTING
[+Z]
:
+Z yönünde temel noktayı ayarlar.
(başlangıç değeri)
[-Z]
:
-Z yönünde temel noktayı ayarlar.
X
BASE POINT (X)
Bir oluğun referans konumunun X koordinatı
Z
BASE POINT (Z)
Bir oluğun referans konumunun Z koordinatı
P
DEPTH DIRECTION
X ekseni Derinlik yönüyle ilgili olarak,
[-X]
: Derinlik -X yönündedir.
[+X]
: Derinlik +X yönündedir.
Açıklama) Parametre No.27100#0 = 1 olduğunda
bu veri öğesi etkindir.
L
DEPTH
Oluk açma derinliği (yarıçap değeri, pozitif değer)
D
WIDTH
Oluk açma genişliği (yarıçap değeri, pozitif değer)
NOT
1 Parametre No.27102'nin bit 0'ı (TLG) = 1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki verileri
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
KÖŞE BİLGİSİ
Veri öğesi
Anlamı
A
CORNER TYPE-1
Referans konumu köşesi (1) için
[NOTHIN]
: Pah kırma veya köşe yuvarlatmayı
belirtmez (başlangıç değeri).
[CHAMFR] : Pah kırmayı belirtir.
[ARC]
: Köşe yuvarlatmayı belirtir.
B
CORNER SIZE
Pah kırma miktarı veya köşe yarıçapı
(yarıçap değeri, pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [CHAMFR]
veya [ARC] CORNER TYPE-1 için
seçildiğinde gösterilir.
- 543 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
KÖŞE BİLGİSİ
Veri öğesi
Anlamı
E
CORNER TYPE-2
Köşe (2) için
[NOTHIN]
: Pah kırma veya köşe yuvarlatmayı
belirtmez (başlangıç değeri).
[CHAMFR] : Pah kırmayı belirtir.
[ARC]
: Köşe yuvarlatmayı belirtir.
F
CORNER SIZE
Pah kırma miktarı veya köşe yarıçapı
(yarıçap değeri, pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [CHAMFR]
veya [ARC] CORNER TYPE-2 için
seçildiğinde gösterilir.
I
CORNER TYPE-3
Köşe (3) için
[NOTHIN]
: Pah kırma veya köşe yuvarlatmayı
belirtmez (başlangıç değeri).
[CHAMFR] : Pah kırmayı belirtir.
[ARC]
: Köşe yuvarlatmayı belirtir.
J
CORNER SIZE
Pah kırma miktarı veya köşe yarıçapı
(yarıçap değeri, pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [CHAMFR]
veya [ARC] CORNER TYPE-3 için
seçildiğinde gösterilir.
Q
CORNER TYPE-4
Köşe (4) için
[NOTHIN]
: Pah kırma veya köşe yuvarlatmayı
belirtir (başlangıç değeri).
[CHAMFR] : Pah kırmayı belirtir.
[ARC]
: Köşe yuvarlatmayı belirtir.
R
CORNER SIZE
Pah kırma miktarı veya köşe yarıçapı
(yarıçap değeri, pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [CHAMFR]
veya [ARC] CORNER TYPE-4 için
seçildiğinde gösterilir.
YİNELEME
Veri öğesi
Anlamı
M*
GROOVE NUMBER
İşleme tabi tutulacak aynı şeklin oluk sayısı. Boş, 1
olarak kabul edilir. (pozitif değer)
S
PITCH
İki bitişik oluğun referans konumları arasındaki
mesafe (yarıçap değeri, pozitif değer)
W*
PITCH DIRECTION
[-Z]
:
-Z yönünde ikinci ve takip eden olukları
yerleştirir (başlangıç değeri).
[+Z]
:
+Z yönünde ikinci ve takip eden olukları
yerleştirir.
- 544 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA

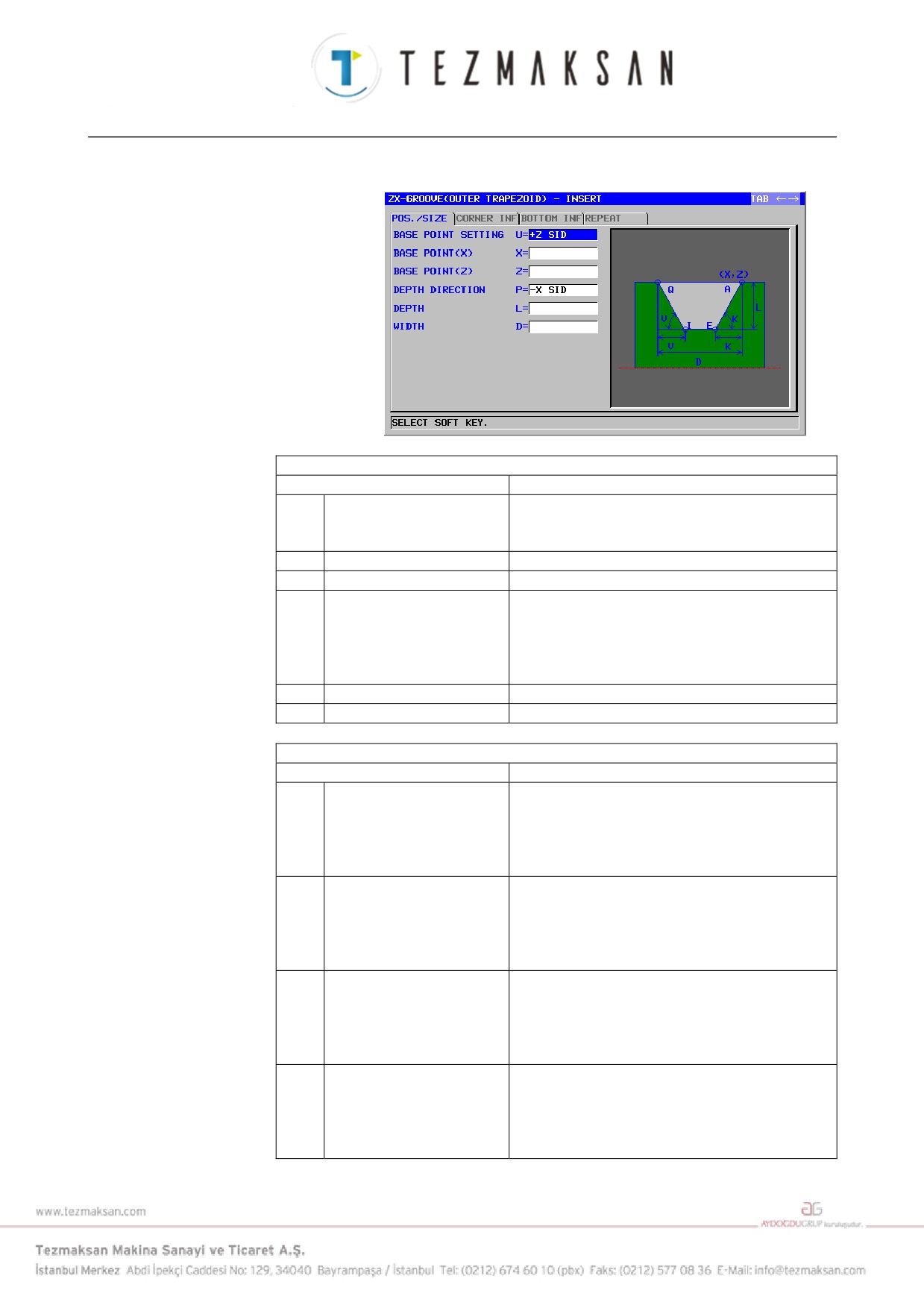

Dış yamuk oluk: G1471 (ZX düzlemi)
KONUM/BOYUT
Veri öğesi
Anlamı
U
BASE POINT SETTING
[+Z]
:
+Z yönünde temel noktayı ayarlar.
(başlangıç değeri)
[-Z]
:
-Z yönünde temel noktayı ayarlar.
X
BASE POINT (X)
Bir oluğun referans konumunun X koordinatı
Z
BASE POINT (Z)
Bir oluğun referans konumunun Z koordinatı
P
DEPTH DIRECTION
X ekseni Derinlik yönüyle ilgili olarak,
[-X]
: Derinlik -X yönündedir.
[+X]
: Derinlik +X yönündedir.
Açıklama) Parametre No.27100#0 = 1 olduğunda
bu veri öğesi etkindir.
L
DEPTH
Oluk açma derinliği (yarıçap değeri, pozitif değer)
D
WIDTH
Oluk açma genişliği (yarıçap değeri, pozitif değer)
KÖŞE BİLGİSİ
Veri öğesi
Anlamı
A
CORNER TYPE-1
Referans konumu köşesi (1) için
[NOTHIN]
: Pah kırma veya köşe yuvarlatmayı
belirtmez (başlangıç değeri).
[CHAMFR] : Pah kırmayı belirtir.
[ARC]
: Köşe yuvarlatmayı belirtir.
B
CORNER SIZE
Pah kırma miktarı veya köşe yarıçapı
(yarıçap değeri, pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [CHAMFR]
veya [ARC] CORNER TYPE-1 için
seçildiğinde gösterilir.
E
CORNER TYPE-2
Köşe (2) için
[NOTHIN]
: Pah kırma veya köşe yuvarlatmayı
belirtmez (başlangıç değeri).
[CHAMFR] : Pah kırmayı belirtir.
[ARC]
: Köşe yuvarlatmayı belirtir.
F
CORNER SIZE
Pah kırma miktarı veya köşe yarıçapı
(yarıçap değeri, pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [CHAMFR]
veya [ARC] CORNER TYPE-2 için
seçildiğinde gösterilir.
- 545 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
KÖŞE BİLGİSİ
Veri öğesi
Anlamı
I
CORNER TYPE-3
Köşe (3) için
[NOTHIN]
: Pah kırma veya köşe yuvarlatmayı
belirtmez (başlangıç değeri).
[CHAMFR] : Pah kırmayı belirtir.
[ARC]
: Köşe yuvarlatmayı belirtir.
J
CORNER SIZE
Pah kırma miktarı veya köşe yarıçapı
(yarıçap değeri, pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [CHAMFR]
veya [ARC] CORNER TYPE-3 için
seçildiğinde gösterilir.
Q
CORNER TYPE-4
Köşe (4) için
[NOTHIN]
: Pah kırma veya köşe yuvarlatmayı
belirtmez (başlangıç değeri).
[CHAMFR] : Pah kırmayı belirtir.
[ARC]
: Köşe yuvarlatmayı belirtir.
R
CORNER SIZE
Pah kırma miktarı veya köşe yarıçapı
(yarıçap değeri, pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [CHAMFR]
veya [ARC] CORNER TYPE-4 için
seçildiğinde gösterilir.
ALT BİLGİLERİ
Veri öğesi
Anlamı
H
BOTTOM TYPE
[WIDTH]
: Her bir yan yüzün oluk girişi ve oluk
altı genişliği arasındaki farkı belirtir
(başlangıç değeri).
[ANGLE]
: Oluğun yan yüzünün açısını belirtir.
K*
BOTTOM SIZE/ANGLE
[WIDTH] belirtildiğinde referans konum tarafında
yan yüzün oluk girişi ve oluk altı genişliği
arasındaki fark (yarıçap değeri, pozitif değer).
[ANGLE] belirtildiğinde referans konumu
tarafındaki yan yüzün eğim açısı (pozitif değer).
Her ikisi için boş, 0 olarak kabul edilir.
V*
BOTOM SIZE/ANGLE
[WIDTH] belirtildiğinde referans konumu tarafının
karşısındaki yan yüzün oluk girişi ve oluk alt
genişliği arasındaki fark (yarıçap değeri, pozitif
değer).
[ANGLE] belirtildiğinde referans konumunun
karşısındaki yan yüzün eğim açısı (pozitif değer).
Her ikisi için boş, 0 olarak kabul edilir.
- 546 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
YİNELEME
Veri öğesi
Anlamı
M*
GROOVE NUMBER
İşleme tabi tutulacak aynı şeklin oluk sayısı. Boş, 1
olarak kabul edilir. (pozitif değer)
S
PITCH
İki bitişik oluğun referans konumları arasındaki
mesafe (yarıçap değeri, pozitif değer)
W*
PITCH DIRECTION
[-Z]
:
-Z yönünde ikinci ve takip eden olukları
yerleştirir (başlangıç değeri).
[+Z]
:
+Z yönünde ikinci ve takip eden olukları
yerleştirir.
- 547 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
İç normal oluk: G1472 (ZX düzlemi)
KONUM/BOYUT
Veri öğesi
Anlamı
U
BASE POINT SETTING
[+Z]
:
+Z yönünde temel noktayı ayarlar.
(başlangıç değeri)
[-Z]
:
-Z yönünde temel noktayı ayarlar.
X
BASE POINT (X)
Bir oluğun referans konumunun X koordinatı
Z
BASE POINT (Z)
Bir oluğun referans konumunun Z koordinatı
P
DEPTH DIRECTION
X ekseni Derinlik yönüyle ilgili olarak,
[-X]
: Derinlik -X yönündedir.
[+X]
: Derinlik +X yönündedir.
Açıklama) Parametre No.27100#0 = 1 olduğunda
bu veri öğesi etkindir.
L
DEPTH
Oluk açma derinliği (yarıçap değeri, pozitif değer)
D
WIDTH
Oluk genişliği (yarıçap değeri, pozitif değer)
KÖŞE BİLGİSİ
Veri öğesi
Anlamı
A
CORNER TYPE-1
Referans konumu köşesi (1) için
[NOTHIN]
: Pah kırma veya köşe yuvarlatmayı
belirtmez (başlangıç değeri).
[CHAMFR] : Pah kırmayı belirtir.
[ARC]
: Köşe yuvarlatmayı belirtir.
B
CORNER SIZE
Pah kırma miktarı veya köşe yarıçapı
(yarıçap değeri, pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [CHAMFR]
veya [ARC] CORNER TYPE-1 için
seçildiğinde gösterilir.
E
CORNER TYPE-2
Köşe (2) için
[NOTHIN]
: Pah kırma veya köşe yuvarlatmayı
belirtmez (başlangıç değeri).
[CHAMFR] : Pah kırmayı belirtir.
[ARC]
: Köşe yuvarlatmayı belirtir.
F
CORNER SIZE
Pah kırma miktarı veya köşe yarıçapı
(yarıçap değeri, pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [CHAMFR]
veya [ARC] CORNER TYPE-2 için
seçildiğinde gösterilir.
- 548 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
KÖŞE BİLGİSİ
Veri öğesi
Anlamı
I
CORNER TYPE-3
Köşe (3) için
[NOTHIN]
: Pah kırma veya köşe yuvarlatmayı
belirtmez (başlangıç değeri).
[CHAMFR] : Pah kırmayı belirtir.
[ARC]
: Köşe yuvarlatmayı belirtir.
J
CORNER SIZE
Pah kırma miktarı veya köşe yarıçapı
(yarıçap değeri, pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [CHAMFR]
veya [ARC] CORNER TYPE-3 için
seçildiğinde gösterilir.
Q
CORNER TYPE-4
Köşe (4) için
[NOTHIN]
: Pah kırma ya da köşe yuvarlatmayı
belirtmez (başlangıç değeri).
[CHAMFR] : Pah kırmayı belirtir.
[ARC]
: Köşe yuvarlatmayı belirtir.
R
CORNER SIZE
Pah kırma miktarı veya köşe yarıçapı
(yarıçap değeri, pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [CHAMFR]
veya [ARC] CORNER TYPE-4 için
seçildiğinde gösterilir.
YİNELEME
Veri öğesi
Anlamı
M*
GROOVE NUMBER
İşleme tabi tutulacak aynı şeklin oluk sayısı. Boş,
1 olarak kabul edilir. (pozitif değer)
S
PITCH
İki bitişik oluğun referans konumları arasındaki
mesafe (yarıçap değeri, pozitif değer)
W*
PITCH DIRECTION
[-Z]
:
-Z yönünde ikinci ve takip eden olukları
yerleştirir (başlangıç değeri).
[+Z]
:
+Z yönünde ikinci ve takip eden olukları
yerleştirir.
- 549 -
