1. FREZELEME
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
Merkezden oluklar açma: G1223 (XY düzlemi)
POS./SIZE
Veri öğesi
Anlamı
B
BASE POSITION
Oluk açmaya (takım eksen yönünde) tabi oluğun alt kısmı
veya iş parçası üst yüzeyinin Z koordinatı
L
HEIGHT/DEPTH
İş parçasının üst yüzeyi BASE POSITION olarak
seçildiğinde, negatif bir değer kullanarak oluğun altına olan
mesafeyi belirtin (yarıçap değeri). → Derinlik
Oluğun altı BASE POSITION olarak seçildiğinde, pozitif bir
değer kullanarak oluğun üst yüzüne olan mesafeyi belirtin
(yarıçap değeri). → Yükseklik
H
CENTER POINT (X)
Merkezden açılmış olukların yerleştirildiği bir dairenin
merkez konumunun X koordinatı
V
CENTER POINT (Y)
Merkezden açılmış olukların yerleştirildiği bir dairenin
merkez konumunun Y koordinatı
U
BETWEEN DISTANCE
Bir merkezden açılmış oluk boyunca iki yarım dairenin
merkezlerinin arasındaki mesafe (bir yol şeklindeki) (yarıçap
değeri, pozitif değer)
D
GROOVE WIDTH
Bir merkezden açılan oluğun genişliği (yarıçap değeri, pozitif
değer)
E*
GROOVE ANGLE
Merkezi yönde, merkezden açılmış olukların yerleştirildiği bir
yaydaki oluk eğim açısı (pozitif veya negatif değer)
R
RADIUS
Merkezden açılmış olukların yerleştirildiği bir yayın yarıçapı
(yarıçap değeri, pozitif değer)
A*
START ANGLE
X ekseniyle ilgili ilk oluk konumunun merkez açısı (pozitif
veya negatif değer)
REPEAT
Veri öğesi
Anlamı
C*
PITCH ANGLE
İki komşu oluk tarafından oluşturulan merkez açı (pozitif
veya negatif değer)
M*
BROOVE NUMBER
Kesilecek olukların sayısı (pozitif değer)
- 460 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
1. FREZELEME
1.7.3
Oluk Açma için Sabit Form Şekil Komut Satırları
(YZ Düzlemi, XC Düzlemi)
Önceki alt bölümde açıklanan XY düzlemi için olmak üzere aynı sabit
şekil komut satırı tipleri YZ düzlemi ve XC düzlemi için mevcuttur
(kutupsal koordinat ilerleme düzlemi). Aşağıdaki G kodlarıyla
sağlanmışlardır.
YZ ve XC düzlemleri için ayarlanacak veriler, XY düzleminin YZ veya
XC düzlemi olarak değiştirilmesinin ve kesmek için takımın hareket
ettiği yönün X ekseni (YZ düzlemi) veya Z ekseni (XC düzlemi) olarak
değiştirilmesinin dışında XY düzlemi için olmak üzere aynıdır.
Kare
: G1320 (YZ düzlemi)
Daire
: G1321 (YZ düzlemi)
Yol
: G1322 (YZ düzlemi)
Merkezden oluk açma : G1323 (YZ düzlemi)
Kare
: G1520 (XC düzlemi, kutupsal koordinat
ilerleme düzlemi)
Daire
: G1521 (XC düzlemi, kutupsal koordinat
ilerleme düzlemi)
Yol
: G1522 (XC düzlemi, kutupsal koordinat
ilerleme düzlemi)
Merkezden oluk açma : G1523 (XC düzlemi, kutupsal koordinat
ilerleme düzlemi)
NOT
XC düzleminde parça işleme gerçekleştirildiğinde
(kutupsal koordinat ilerlemesi) aşağıdakilere dikkat
edin:
(Parametre No. 27000'un bit 2'si = 0 olduğunda)
Modun önceden kutupsal koordinat ilerleme
moduna geçiş yapması gerekir.
Özellikle parça işleme tipinden önce G12.1 girin.
Gerektiğinde kutupsal koordinat ilerlemesini iptal
etmek için G13.1 girin.
(Parametre No. 27000'un bit 2'si = 1 olduğunda)
Otomatik çalışma işlemeden önce ve sonra
sırasıyla G12.1 ve G13.1 otomatik olarak çıkılır.
- 461 -
1. FREZELEME
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
1.7.4
Oluk Açma için Rasgele Şekil Komut Satırları (XY Düzlemi)
Oluk açma için rasgele bir şekil girildiğinde, şekil tipi ve parça işleme
referans konumu gibi bir veri başlangıç noktası komut satırında belirtilir.
Düz hat ve yay gibi girişi yapılacak diğer veri öğeleri, diğer parça işleme
tipleri rasgele şekilleri için olmak üzere tamamıyla aynıdır.
Bu nedenle bu alt bölüm yalnızca cepte işleme için rasgele şekil başlangıç
noktası komut satırını açıklar.
Diğer rasgele şekiller için Parça II'de bkz. Bölüm
5, "RASGELE
ŞEKİLLER GİRMEK HAKKINDA AYRINTILI AÇIKLAMALAR,"
Oluk açma için rasgele bir şekil belirtilmiş olduğunda, belirli bir
genişlikteki bir oluk rasgele şekil hattı boyunca kesilir.

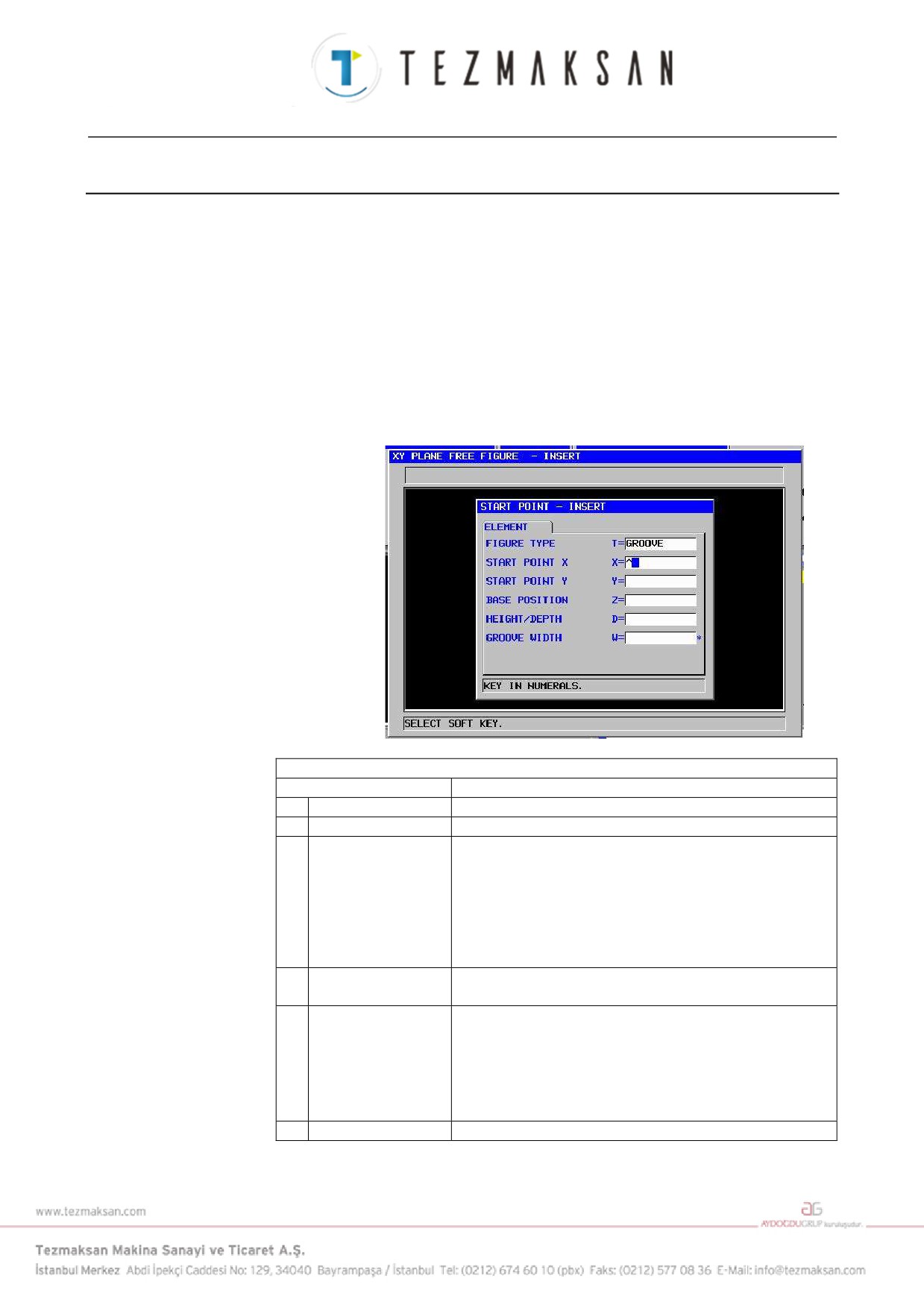

Başlangıç noktası: G1200 (XY düzlemi)
ÖĞE
Veri öğesi
Anlamı
X
START POINT X
Rasgele bir şeklin başlangıç noktasının X koordinatı
Y
START POINT Y
Rasgele bir şeklin başlangıç noktasının Y koordinatı
T
FIGURE TYPE
[FACE]
: Yüz açma için bir şekil olarak kullanılır
[CONVEX]
: Çevreleme için dış şekil olarak kullanılır
[CONCAVE] : Çevreleme için iç şekil veya cepte işleme için
bir şekil olarak kullanılır
[GROOVE] : Oluk açma için bir şekil olarak kullanılır
Açıklama) Parça işleme tipi olarak oluk açma seçildiğinde
[GROOVE]'u seçtiğinizden emin olun.
B
BASE POSITION
Oluk açmaya (takım eksen yönünde) tabi oluğun alt kısmı
veya iş parçası üst yüzeyinin Z koordinatı
L
HEIGHT/DEPTH
İş parçasının üst yüzeyi BASE POSITION olarak
seçildiğinde, negatif bir değer kullanarak oluğun altına olan
mesafeyi belirtin (yarıçap değeri). → Derinlik
Oluğun altı BASE POSITION olarak seçildiğinde, pozitif bir
değer kullanarak oluğun üst yüzüne olan mesafeyi belirtin
(yarıçap değeri). → Yükseklik
D
GROOVE WIDTH
Oluk açma genişliği (yarıçap değeri, pozitif değer)
- 462 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
1. FREZELEME
1.7.5
Oluk Açma için Rasgele Şekil Komut Satırları
(YZ Düzlemi, XC Düzlemi, ZC Düzlemi, XA Düzlemi)
Önceki alt bölümde açıklanan XY düzlemi için olmak üzere aynı
rasgele şekil komut satırı tipleri YZ düzlemi ve XC düzlemi (kutupsal
koordinat ilerleme düzlemi), ZC düzlemi ve XA düzlemi (silindirik
yüzey) için mevcuttur. Başlangıç noktaları, aşağıdaki G kodlarıyla
belirtilir.
YZ, XC, ZC ve XA düzlemleri için ayarlanacak veriler, XY düzleminin
YZ, XC, ZC veya XA düzlemi olarak değiştirilmesinin ve kesmek için
takımın hareket ettiği yönün X ekseni (YZ ve ZC düzlemleri) veya Z
ekseni (XC ve XA düzlemleri) olarak değiştirilmesinin dışında XY
düzlemi için olmak üzere aynıdır.
Başlangıç noktası
: G1300 (YZ düzlemi)
Başlangıç noktası
: G1500 (XC düzlemi, kutupsal koordinat ilerleme
düzlemi)
Başlangıç noktası
: G1600 (ZC düzlemi, silindirik yüzey)
Başlangıç noktası
: G1700 (XA düzlemi, silindirik yüzey)
NOT
1
XC düzleminde parça işleme gerçekleştirildiğinde
(kutupsal koordinat ilerlemesi) aşağıdakilere dikkat
edin:
(Parametre No. 27000'un bit 2'si = 0 olduğunda)
Modun önceden kutupsal koordinat ilerleme moduna
geçiş yapması gerekir.
Özellikle parça işleme tipinden önce G12.1 girin.
Gerektiğinde kutupsal koordinat ilerlemesini iptal
etmek için G13.1 girin.
(Parametre No. 27000'un bit 2'si = 1 olduğunda)
Otomatik çalışma işlemeden önce ve sonra sırasıyla
G12.1 ve G13.1 otomatik olarak çıkılır.
2
ZC ve XA düzleminde parça işleme gerçekleştiril-
diğinde (silindirik ilerleme) aşağıdakilere dikkat edin:
(Parametre No. 27000'un bit 3'si = 0 olduğunda)
Modun önceden silindirik koordinat ilerlemesi
moduna geçiş yapması gerekir.
Özellikle parça işleme tipinden önce G07.1C (silindir
yarıçapı) girin.
Gerektiğinde silindirik ilerlemesini iptal etmek için
G07.1C0 girin.
(Parametre No. 27000'un bit 3'si = 1 olduğunda)
Otomatik çalışma işlemeden önce ve sonra sırasıyla
G07.1C
(silindir yarıçapı) ve G07.1C0 otomatik
olarak çıkılır.
3
Aşağıdaki parametre ayarı XA düzlemi otomatik
çalışmasını yürütmek için gereklidir.
• No.27003#2=1, 27003#1=0 ve 27003#0=0
- 463 -
1. FREZELEME
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
1.8
C-EKSENİ OLUK AÇMA
1.8.1
C ekseni Oluk Açma için Parça İşleme Tipi Komut Satırları

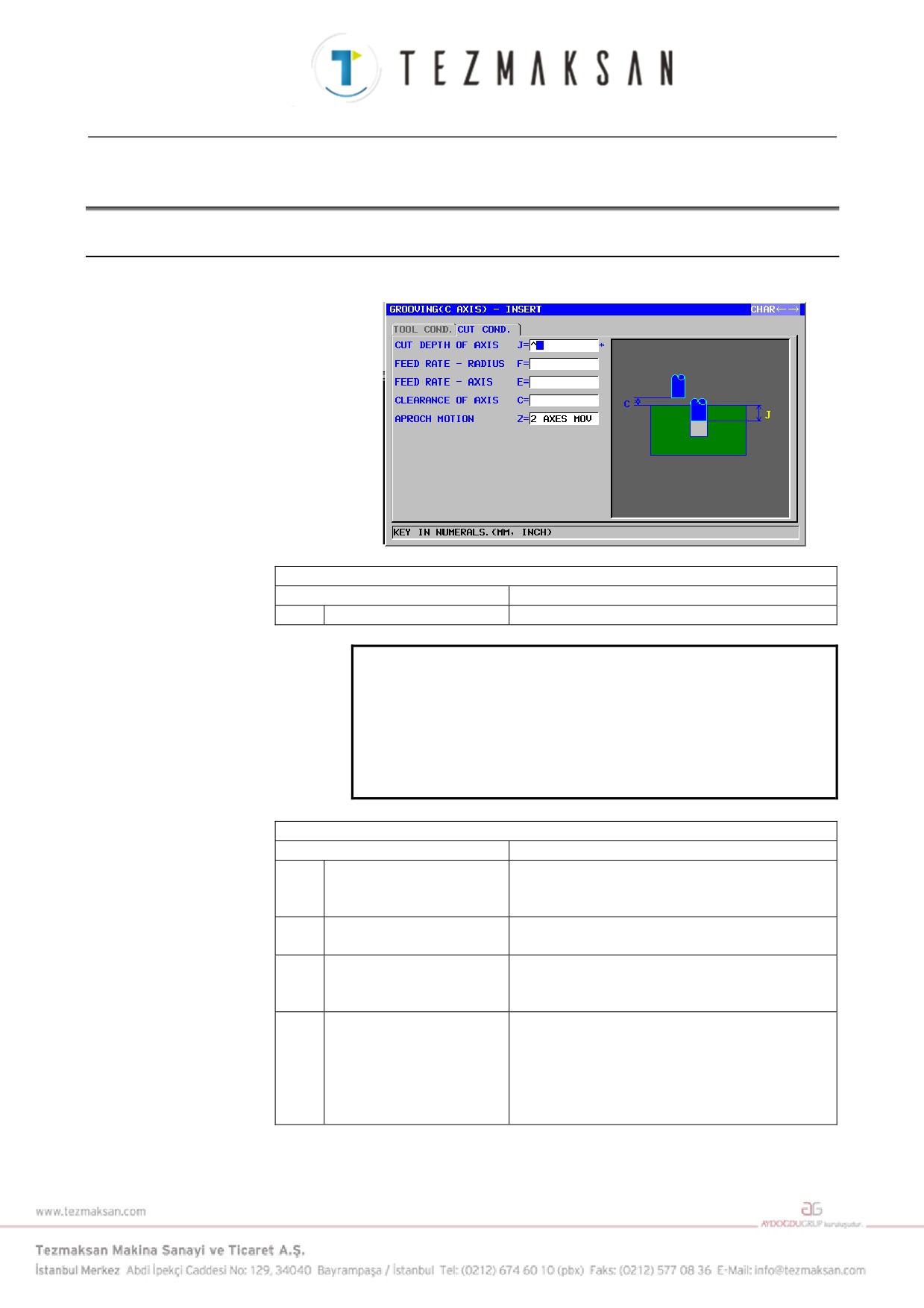

Yüzey tornalama: G1056
TOOL COND.
Veri öğesi
Anlamı
D
TOOL DIAMETER
Alt hadde çapı
NOT
1 Parametre No.27002'nin bit
0'ı
=
1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki verileri
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
KESME KOŞULU
Veri öğesi
Anlamı
J*
CUT DEPTH OF AXIS
Kesme işlemi başına takım eksen yönünde kesme
derinliği. Varsayılan olarak, bir kesme işlemi
kullanılır. (yarıçap değeri, pozitif değer)
F
FEED RATE- RADIUS
Kesme alt haddenin yan yüz yönünde yapıldığında
uygulanabilir besleme hızı
E
FEEDRATE - AXIS
İşleme tabi tutulacak yan yüzün altına doğru takım
eksen yönünde kesme gerçekleştirildiğinde
besleme hızı uygulanabilir
C
CLEARANCE OF AXIS
Takım eksen yönünde işleme tabi tutulacak düz
yüzey ve kesme başlangıç noktası (R noktası)
arasındaki mesafe (yarıçap değeri, pozitif değer)
Açıklama) Parametre No.27009'a (minimum
kelepçe değeri) başvurarak sistem
verileri Başlangıç değeri olarak ayarlar.
- 464 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
1. FREZELEME
KESME KOŞULU
Veri öğesi
Anlamı
Z
APROCH MOTION
[2 AXES]
: Geçerli konumdan parça işleme
başlangıç noktasına hareket ettiğinde
takım, öncelikle iki eksen eşzamanlı
işleminde parça işleme düzleminde
hareket eder. (başlangıç değeri)
[3 AXES]
: Üç eksen eşzamanlı işleminde takım,
geçerli konumdan parça işleme
başlangıç noktasına hareket eder.
- 465 -
1. FREZELEME
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
1.8.2
C ekseni Oluk Açma ve A ekseni Oluk Açma için Şekil Komut
Satırları
C ekseni oluk açma şekilleri olarak, "kutupsal koordinat düzlemindeki (XC
düzlemi) bir C ekseni oluğu", "kutupsal koordinat düzlemindeki (XC
düzlemi) bir X ekseni oluğu", "silindirik yüzeydeki (ZC düzlemi) bir C
ekseni oluğu", "silindirik yüzeydeki (XA düzlemi) bir A ekseni oluğu"
"silindirik yüzeydeki (ZC düzlemi) bir Z ekseni oluğu" ve "silindirik
yüzeydeki (XA düzlemi) bir X ekseni oluğu" mevcuttur. Bu şekillerden
herhangi biri belirtilmemişse, alt hadde çapı kadar geniş çaplı bir oluk
kesilir.
C ekseni oluk açmada, takım ekseni yönünde beslemede kesme yapılır ama
genişlik yönünde beslemede kesme yapılmaz.
NOT
C-ekseni oluk açma ne kutupsal koordinat ilerle-
mesini ne de silindir ilerlemeyi kullanır. Yani,
kutupsal koordinat ilerlemesi veya silindir ilerleme
moduna geçmek gerekmemektedir.
- 466 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
1. FREZELEME

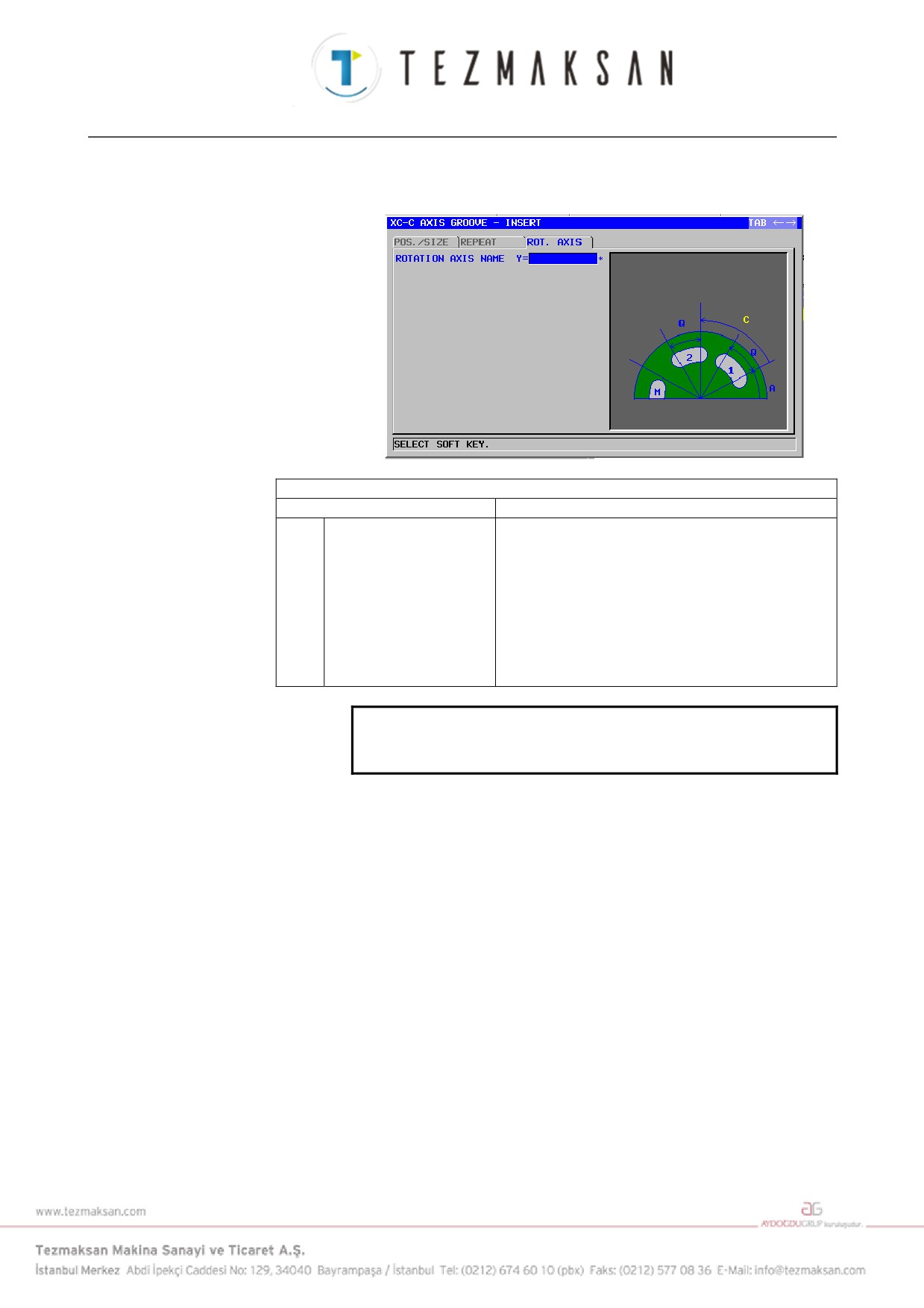

C ekseni oluğu: G1570 (XC düzlemi, bitiş yüzü)
Bir iş parçasının bitiş yüzünde, dairesel oluklar takımın X ekseni konumu
sabit tutulurken C ekseni döndürülerek kesilir. Aynı şeklin birden çok
oluğu kesilebilir.
POS./SIZE
Veri öğesi
Anlamı
B
BASE POSITION
Oluk açmaya (takım eksen yönünde) tabi oluğun alt
kısmı veya iş parçası üst yüzeyinin Z koordinatı
L
HEIGHT/DEPTH
İş parçasının üst yüzeyi BASE POSITION olarak
seçildiğinde, negatif bir değer kullanarak oluğun altına
olan mesafeyi belirtin (yarıçap değeri).
→ Derinlik
Oluğun altı BASE POSITION olarak seçildiğinde, pozitif
bir değer kullanarak oluğun üst yüzüne olan mesafeyi
belirtin (yarıçap değeri).
→ Yükseklik
X
X AXIS POS.(RAD.)
Bir oluğun merkez hattının X koordinatı (yarıçap değeri)
Q
GROOVE ANGLE
Bir oluğun başlangıç noktası (takım merkezi) ve bitiş
noktası (takım merkezi) biçimlendirilen merkez açısı
(pozitif veya negatif değer)
A
START ANGLE
Birinci oluğun başlangıç noktasının (takım merkezi) C
koordinatı
REPEAT
Veri öğesi
Anlamı
C*
PITCH ANGLE
İki bitişik oluğun başlangıç noktaları tarafından
biçimlendirilen merkez açısı (pozitif veya negatif değer)
M*
GROOVE NUMBER
Kesilecek olukların sayısı (pozitif değer)
- 467 -
1. FREZELEME
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05

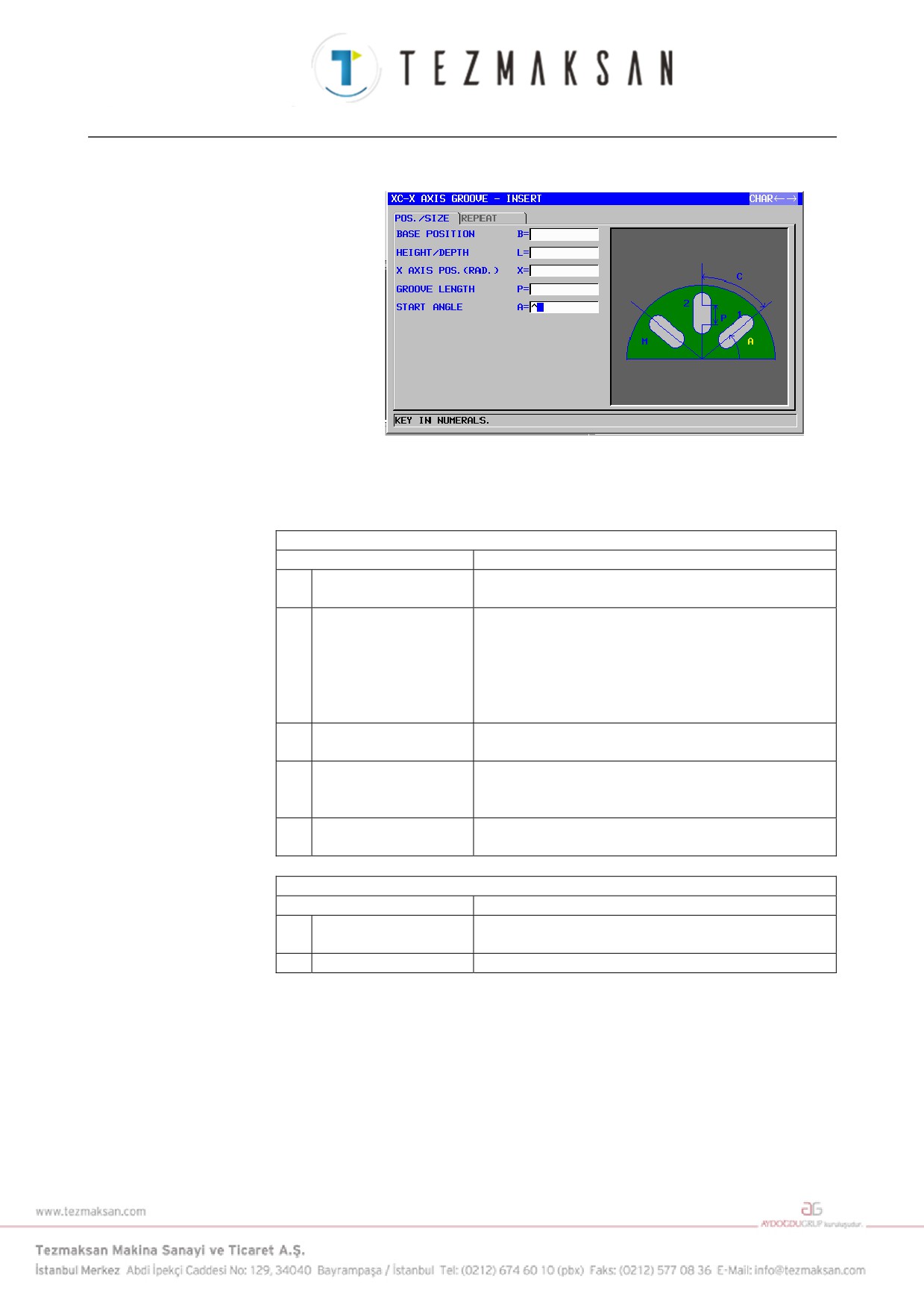

X ekseni oluğu: G1571 (XC düzlemi, bitiş yüzü)
Bir iş parçasının bitiş yüzünde, merkezden açılan oluklar C ekseni konumu
sabit tutulurken takımın X ekseni yönünde hareket ettirilmesiyle kesilir.
Aynı şeklin birden çok oluğu kesilebilir.
POS./SIZE
Veri öğesi
Anlamı
B
BASE POSITION
Oluk açmaya (takım eksen yönünde) tabi oluğun alt
kısmı veya iş parçası üst yüzeyinin Z koordinatı
L
HEIGHT/DEPTH
İş parçasının üst yüzeyi BASE POSITION olarak
seçildiğinde, negatif bir değer kullanarak oluğun altına
olan mesafeyi belirtin (yarıçap değeri). → Derinlik
Oluğun altı BASE POSITION olarak seçildiğinde, pozitif
bir değer kullanarak oluğun üst yüzüne olan mesafeyi
belirtin (yarıçap değeri). → Yükseklik
X
X AXIS POS.(RAD.)
Bir oluğun başlangıç noktasının X koordinatı (yarıçap
değeri)
P
GROOVE LENGTH
Bir oluğun başlangıç noktası (takım merkezi) ve bitiş
noktası (takım merkezi) arasındaki mesafe (yarıçap
değeri, pozitif/negatif değer)
A
START ANGLE
Birinci oluğun başlangıç noktasının (takım merkezi) C
koordinatı
REPEAT
Veri öğesi
Anlamı
C*
PITCH ANGLE
İki bitişik oluğun başlangıç noktaları tarafından
biçimlendirilen merkez açısı (pozitif veya negatif değer)
M*
GROOVE NUMBER
Kesilecek olukların sayısı (pozitif değer)
- 468 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
1. FREZELEME
C ekseni oluğu: G1670 (silindirik yüzey)
Bir iş parçasının çevresel yüzeyinde, oluklar takımın Z ekseni konumu
sabit tutulurken C ekseni döndürülerek kesilir. Aynı şeklin birden çok
oluğu kesilebilir.
POS./SIZE
Veri öğesi
Anlamı
B
BASE POSITION
Oluk açmaya (takım ekseni yönünde) tabi oluğun alt
kısmı veya iş parçası üst yüzeyinin X koordinatı
L
HEIGHT/DEPTH
İş parçasının üst yüzeyi BASE POSITION olarak
seçildiğinde, negatif bir değer kullanarak oluğun altına
olan mesafeyi belirtin (yarıçap değeri).
→ Derinlik
Oluğun altı BASE POSITION olarak seçildiğinde, pozitif
bir değer kullanarak oluğun üst yüzüne olan mesafeyi
belirtin (yarıçap değeri).
→ Yükseklik
Z
Z AXIS POS.
Bir oluğun merkez hattının Z koordinatı
Q
GROOVE ANGLE
Bir oluğun başlangıç noktası (takım merkezi) ve bitiş
noktası (takım merkezi) biçimlendirilen merkez açısı
(pozitif veya negatif değer)
A
START ANGLE
Birinci oluğun başlangıç noktasının (takım merkezi) C
koordinatı
REPEAT
Veri öğesi
Anlamı
C*
PITCH ANGLE
İki bitişik oluğun başlangıç noktaları tarafından
biçimlendirilen merkez açısı (pozitif veya negatif değer)
M*
GROOVE NUMBER
Kesilecek olukların sayısı (pozitif değer)
- 469 -
1. FREZELEME
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
Z ekseni oluğu: G1671 (silindirik yüzey)
Bir iş parçasının çevresel yüzeyinde, düz oluklar C ekseni konumu sabit
tutulurken takımın Z ekseni yönünde hareket ettirilmesiyle kesilir. Aynı
şeklin birden çok oluğu kesilebilir.
POS./SIZE
Veri öğesi
Anlamı
B
BASE POSITION
Oluk açmaya (takım ekseni yönünde) tabi oluğun
alt kısmı veya iş parçası üst yüzeyinin X koordinatı
L
HEIGHT/DEPTH
İş parçasının üst yüzeyi BASE POSITION olarak
seçildiğinde, negatif bir değer kullanarak oluğun
altına olan mesafeyi belirtin (yarıçap değeri). →
Derinlik
Oluğun altı BASE POSITION olarak seçildiğinde,
pozitif bir değer kullanarak oluğun üst yüzüne olan
mesafeyi belirtin (yarıçap değeri). → Yükseklik
Z
Z AXIS POS.
Bir oluğun başlangıç noktasının Z koordinatı
P
GROOVE LENGTH
Bir oluğun başlangıç noktası (takım merkezi) ve
bitiş noktası (takım merkezi) arasındaki mesafe
(yarıçap değeri, pozitif/negatif değer)
A
START ANGLE
Birinci oluğun başlangıç noktasının (takım
merkezi) C koordinatı
REPEAT
Veri öğesi
Anlamı
C*
PITCH ANGLE
İki bitişik oluğun başlangıç noktaları tarafından
biçimlendirilen merkez açısı (pozitif veya negatif
değer)
M*
GROOVE NUMBER
Kesilecek olukların sayısı (pozitif değer)
- 470 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
1. FREZELEME
1.9
FREZELEMEYLE ARKA UÇ YÜZ AÇMA
1.9.1
Arka Uç Yüz Açma
No. 27000 parametresinin 4 no.'lu bitini 1'e getirildiğinde, aşağıdaki
frezeleme için şekil menüsünde "FACE POSITION" giriş öğesi ekrana
gelir. Bu veriler girilerek arka uç yüz açma etkinleştirilir.
1. Rasgele şekil (XY düzlemi) - Başlangıç noktası: G1200
2. Delik konumu (XY düzlemi) - Rasgele noktalar: G1210
3. Delik konumu (XY düzlemi) - Doğrusal noktalar (aynı aralık):
G1211
4. Delik konumu (XY düzlemi) - Doğrusal noktalar (farklı aralık):
G1212
5. Delik konumu (XY düzlemi) - Koordinat kesişme noktaları: G1213
6. Delik konumu (XY düzlemi) - Dikdörtgen noktalar: G1214
7. Delik konumu (XY düzlemi) - Daire noktalar: G1215
8. Delik konumu (XY düzlemi) - Yay noktaları (aynı aralık): G1216
9. Delik konumu (XY düzlemi) - Yay noktaları (farklı aralık): G1217
10. Sabit şekil (XY düzlemi) - Dikdörtgen: G1220
11. Sabit şekil (XY düzlemi) - Daire: G1221
12. Sabit şekil (XY düzlemi) - Yol: G1222
13. Sabit şekil (XY düzlemi) - Merkezden açılan oluk: G1223
14. Rasgele şekil (XC düzlemi) - Başlangıç noktası: G1500
15. Sabit şekil (XC düzlemi) - Dikdörtgen: G1520
16. Sabit şekil (XC düzlemi) - Daire: G1521
17. Sabit şekil (XC düzlemi) - Yol: G1522
18. Sabit şekil (XC düzlemi) - Merkezden açılan oluk: G1523
19. Kutupsal koordinat düzleminde C ekseni oluğu: G1570
20. Kutupsal koordinat düzleminde X ekseni oluğu: G1571
21. Kutupsal koordinat düzleminde C ekseni deliği (daire noktalar):
G1572
22. Kutupsal koordinat düzleminde C ekseni deliği (rasgele noktalar):
G1573
- 471 -
1. FREZELEME
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05

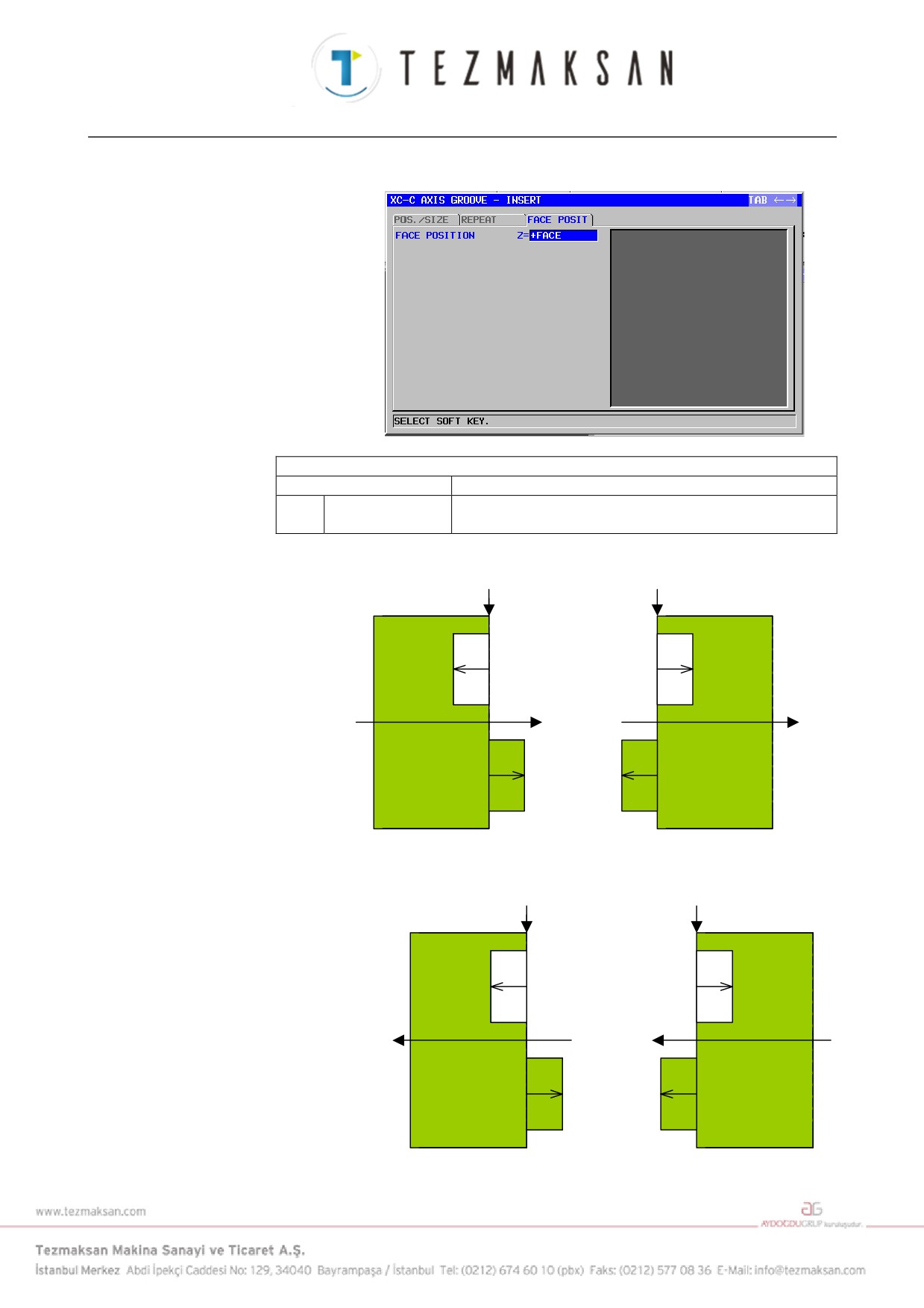

Örnek) Kutupsal koordinat düzleminde C ekseni oluğu: G1570
YÜZ KONUMU
Veri öğesi
Anlamı
Z
FACE POSITION
[+FACE] : Aşağıdaki şekle referansta bulunur (+ bitiş yüzü).
[-FACE] : Aşağıdaki şekle referansta bulunur (- bitiş yüzü).
Referans konumu
Referans konumu
(-)
Derinlik
Derinlik
(-)
+Z
+Z
(+)
Yükseklik
Yükseklik
(+)
+ bitiş yüzü
- bitiş yüzü
Referans konumu
Referans konumu
(-)
Derinlik
Derinlik
(-)
+Z
+Z
(+)
Yükseklik
Yükseklik
(+)
- bitiş yüzü
+ bitiş yüzü
- 472 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
1. FREZELEME
1.10
DÖNME EKSENİNİN YERİNİN AYARLANAMSI
1.10.1
Dönme Ekseniyle C Ekseni Parça İşleme Desteği
No. 27001 parametresinin 0 no.lu bitini 1'e getirildiğinde, aşağıdaki
frezeleme için şekil menüsünde "ROTATION AXIS NAME" giriş
öğesi ekrana gelir. Bu veri girildiğinde, bir dönme ekseni kullanarak C
ekseni parça işleme etkinleştirilir.
1. Kutupsal koordinat düzleminde dikdörtgen: G1520
2. Kutupsal koordinat düzleminde daire: G1521
3. Kutupsal koordinat düzleminde yol: G1522
4. Kutupsal koordinat düzleminde merkezden açılan oluk: G1523
5. Kutupsal koordinat düzleminde C ekseni oluğu: G1570
6. Kutupsal koordinat düzleminde X ekseni oluğu: G1571
7. Kutupsal koordinat düzleminde C ekseni deliği (daire noktalar):
G1572
8. Kutupsal koordinat düzleminde C ekseni deliği (rasgele noktalar):
G1573
9. Silindirik yüzeyde C ekseni oluğu: G1670
10. Silindirik yüzeyde X ekseni oluğu: G1671
11. Silindirik yüzeyde C ekseni deliği (daire noktalar): G1672
12. Silindirik yüzeyde C ekseni deliği (rasgele noktalar): G1673
13. Bitiş yüzünde rasgele şekil: G1500
14. Silidirik yüzeyde rasgele şekil: G1600
- 473 -
1. FREZELEME
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
Örnek) Kutupsal koordinat düzleminde C ekseni oluğu: G1570
ROT. AXIS
Veri öğesi
Anlamı
Y
ROTATION AXIS NAME
Parametre No. 27001 #1'un bit 1'i = 1 olduğunda
[C] : Dönme ekseni C eksenidir.
[A] : Dönme ekseni A eksenidir.
Parametre No. 27001 #2'un bit 1'i = 2 olduğunda
[C] : Dönme ekseni C eksenidir.
[B] : Dönme ekseni B eksenidir.
Parametre No. 27001 #3'un bit 1'i = 3 olduğunda
[C]: Dönme ekseni C eksenidir.
[E] : Dönme ekseni E eksenidir.
NOT
Parametre No.27100#0 = 1 olduğunda bu veri öğesi
etkindir.
- 474 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
1. FREZELEME
1.11
C EKSENI KELEPÇELEME M KODU ÇIKIŞI
1.11.1
Ana hat
C ekseni kelepçeleme ve kelepçe açma M kodları aşağıdaki şekilde C
ekseni otomatik çalışmalarında otomatik olarak çıkarlar ve C ekseninin
hareket otomatik çalışmasında konumlarlar.
* C ekseni bu özelliklerde Z ekseni etrafında bir dönme ekseni
oluşturur.
(1) Delik delme otomatik çalışmaları
Takip eden şekillerle kombine delik delme otomatik
çalışmalarında C ekseni kelepçeleme ve kelepçe açma M kodları
otomatik olarak çıkar.
a) Bitiş yüzünde C ekseni deliği
: G1572
b) Bitiş yüzünde C ekseni deliği (rasgele)
: G1573
c) Silindirik yüzeyde C ekseni deliği (rasgele)
: G1672
d) Silindirik yüzeyde C ekseni deliği (rasgele)
: G1673
(2) Oluk açma otomatik çalışmaları
Takip eden şekillerle kombine oluk açma otomatik çalışmalarında
C ekseni kelepçeleme ve kelepçe açma M kodları otomatik olarak
çıkar.
a) Bitiş yüzünde X ekseni oluğu
: G1571
b) Silindirik yüzeyde Z ekseni oluğu
: G1671
1.11.2
M Kodu Çıktı Değeri
Çıktı olarak takip eden parametrelerde ayarlanmış M kodu
Sıfıra ayarlıyken M kodu çıkmaz.
(1) Ana iş mili için C ekseni kelepçeleme M kodu
:
Parametre No.27005
(2) Ana iş mili için C ekseni kelepçe açma M kodu :
Parametre No.27006
(3) Alt iş mili için C ekseni kelepçeleme M kodu
:
Parametre No.27011
(4) Alt iş mili için C ekseni kelepçe açma M kodu
:
Parametre No.27012
- 475 -
1. FREZELEME
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
1.11.3 Ana ve alt iş mili arasındaki farklılık
Şekil komutunda bir
“C” eksen adı belirtilmişse ve eksen adı
belirtilmemişse, ana iş mili için No.27005 veya 27006 parametresine
ayarlı M kodu çıkar.
Şekil komutunda bir “A”, “B”, veya “E” eksen adı belirtilmişse alt iş
mili için No.27011 veya 27012 parametresine ayarlı M kodu çıkar.
1.11.4
M Kodu Çıktı Konumu
(1)
Delik delme otomatik çalışması
G90
G17
Mb
*1
G00 X(x1) C(c1) Z(I noktası)
G99
G81 Z(derinlik) R(R noktası) F(besleme) Ma ...*1
Mb
X(x2) C(c2) Ma
*1
Mb
X(x3) C(c3) Ma
*1
Mb
G80
G00 Z(I noktası)
*1 Ma C ekseni kelepçeleme M kodu anlamına gelir, Mb C
ekseni kelepçe açma M kodu anlamına gelir.
a, b No.27005, No.27006, No.27011 ve No.27012
parametrelerine ayarlanmalıdırlar.
Parametre değeri sıfır olduğunda M kodu çıktısı olmaz.
(2)
Oluk Açma Otomatik Çalışması
a) Bitiş yüzünde X ekseni oluğu : G1571
G1056J10.C2.F100.E100.Z2
C ekseni oluk açma otomatik çalışma komutu
G1571B0.L-10.X40.P20.A0.C120.M2.Z1.Y1.
Bitiş yüzünde X ekseni oluğu
Yukarıdaki komutların belirtilmesi durumunda M kodunun
kelepçesini açan C ekseni otomatik çalışmasının
başlangıcında çıktı oluşturur, kesme hareketinden önce M
kodunun kelepçeleyen C ekseni çıktı oluşturur ve otomatik
çalışma sırasında kesme hareketinden sonra M kodunun
kelepçesini açan C ekseni çıktı oluşturur
- 476 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
1. FREZELEME
Mβ
* 1
G17
G0X80.C0.
G0Z2.
Mα
* 1
G1Z-10.F100.
G1X40.F100.
G1Z2.F100.
Mβ
* 1
G17
G0X80.C120.
G0Z2.
Mα
* 1
G1Z-10.F100.
G1X40.F100.
G1Z2.F100.
Mb
..................* 1
*1 Mα M kodunu kelepçeleyen C ekseni anlamına gelir,
Mβ kelepçeyi açan C ekseni anlamına gelir. α, β
öğelerinin parametre No.27005, No.27006, No.27011
ve No.27012'de ayarlanmaları gerekir.
Parametre değeri sıfır olduğunda M kodu çıktısı olmaz.
b)
Silindirik yüzeyde Z ekseni oluğu : G1671
G1056J10.C2.F100.E100.Z2.
C ekseni oluk açma komutu
G1671B50.L-10.Z-30.P20.A0.C120.M2.Y1.
Silindirik yüzeyde Z ekseni oluğu
Yukarıdaki komutların belirtilmesi durumunda M kodunun
kelepçesini açan C ekseni otomatik çalışmanın başlangıcında
çıktı oluşturur, kesme hareketinden önce M kodunun
kelepçeleyen C ekseni çıktı oluşturur ve otomatik çalışma
sırasında kesme hareketinden sonra M kodunun kelepçesini
açan C ekseni çıktı oluşturur
Mβ
*1
G19
G0Z-30.C0.
G0X104.
Mα
* 1
G1X80.F100.
G1Z-50.F100.
G1X104.F100.
Mβ
*1
G19
G0Z-30.C120.
G0X104.
Mα
* 1
G1X80.F100.
G1Z-50.F100.
G1X104.F100.
Mβ
*1
- 477 -
1. FREZELEME
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
*1 Mα M kodunu kelepçeleyen C ekseni anlamına gelir,
Mβ kelepçeyi açan C ekseni anlamına gelir.
α, β öğelerinin parametre No.27005, No.27006,
No.27011 ve No.27012'de ayarlanmaları gerekir.
Parametre değeri sıfır olduğunda M kodu çıktısı olmaz.
- 478 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
2
TORNALAMA
MANUAL GUIDE i'de, tornalama için aşağıda listelenmiş
otomatik
çalışma hareketleri mevcuttur.
Delik delme (iş parçası döndürme)
G1100
Merkez delik açma
G1101
Delik açma
Parça işleme tipi komut
G1102
Kılavuz çekme
satırı
G1103
Raybalama
G1104
Baralama
Tornalama
G1120
Dış yüzey tornalama
G1121
İç yüzey tornalama
G1122
Bitiş yüzü tornalama
G1123
Dış yüzey yarı son işlemi
Parça işleme tipi komut
G1124
İç yüzey yarı son işlemi
satırı
G1125
Bitiş yüzü yarı son işlemi
G1126
Dış yüzey son işlemi
G1127
İç yüzey son işlemi
G1128
Bitiş yüzü son işlemi
G1450
Başlangıç noktası
G1451
Düz hat
G1452
Yay (CW)
Tornalama şekil komut
G1453
Yay (CCW)
satırı (ZX düzlemi)
G1454
Pah kırma
G1455
Köşe yuvarlatma
G1456
Son
Tornalama oluk açma
G1130
Dış yüzey tornalama
G1131
İç yüzey tornalama
G1132
Bitiş yüzü tornalama
G1133
Dış yüzey tornalama ve son işlemi
Parça işleme tipi komut
G1134
İç yüzey tornalama ve son işlemi
satırı
G1135
Bitiş yüzü tornalama ve son işlemi
G1136
Dış yüzey son işlemi
G1137
İç yüzey son işlemi
G1138
Bitiş yüzü son işlemi
G1470
Dış normal oluk
G1471
Dış yamuk oluk
Oluk şekil komut satırı
G1472
İç normal oluk
(ZX düzlemi)
G1473
İç yamuk oluk
G1474
Bitiş yüzü normal oluk
G1475
Bitiş yüzü yamuk oluk
- 479 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
Diş çekme
Parça işleme tipi komut
G1140
Dış yüzey
satırı
G1141
İç yüzey
G1460
Genel amaçlı vida
G1461
Metrik vida
Vida şekil komut satırı
G1462
Birleşik vida
(ZX düzlemi)
G1463
PT vida
G1464
PF vida
NOT
1
Otomatik çalışma hareketleri MANUAL GUIDE i ile
alındığında, tornalamayla delik delme hariç tüm
otomatik çalışma hareketlerinin ardından şekil komut
satırları ve bir parça işleme tipi komut satırı serileri
alınmalıdır.
Bir parça işleme tipi komut satırı için birçok şekil komut
satırı alınabilir.
Fakat, bir başlangıç noktası ve bitiş komut satırı
arasında kapalı en fazla 50 şekil içeren bir seriyle
birçok rasgele şekil serisi alınabilir.
2
Aşağıdaki tablolarda [*] ile işaretli her bir öğe için,
hiçbir değer alınmamışsa, otomatik olarak bir standart
değer ayarlanır.
Ekranda bir veri öğesinin sağında [*] görüntülenir.
3
Giriş veri öğelerinin bazılarında, sistem son alınan
veriyi bir başlangıç verisi olarak ayarlar. Bu alınan veri
öğeleriyle ilgili olarak “(COPY)” işareti açıklanmıştır.
4
Hareketler, tüm otomatik çalışma hareketlerinin
tamamlanmasından sonra otomatik çalışma işlemenin
başlatıldığı başlangıç noktasına gider.
(Parametre No.27102#7
1'e ayarlıyken başlangıç
noktasına geri dönmemek mümkündür.)
5
Yüksek hızlı ve yüksek kod doğrulama fonksiyonları
(gelişmiş önizleme kontrol komutları, AI gelişmiş
önizleme kontrolü, AI çevre kontrolü, AI nano çevre
kontrolü, yüksek kod doğrulama çevre kontrolü, AI
yüksek kod doğrulama çevre kontrolü ve AI nano
yüksek kod doğrulama çevre kontrolü) kontrol
modlarının herhangi birinde otomatik çalışma parça
işleme gerçekleştirilemez. Otomatik çalışma işlemeyi
gerçekleştirmek için kontrol modunun iptal edilmesi
gerekir.
6
G kod sistemi B veya C ile tornalama için CNC'de,
otomatik çalışma parça işleme belirtildiğinde, mutlak
koordinat sistemine geçiş yapmak üzere G90'ın
önceden belirtilmiş olması gerekir. Tornalamayla
(döndürülen takımla) delik delmeyi gerçekleştirmek
için, G98
(başlangıç düzeyine geri dönüş) veya
G99'un (R konumu düzeyine geri dönüş) önceden
belirtilmiş olması gerekir.
- 480 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA

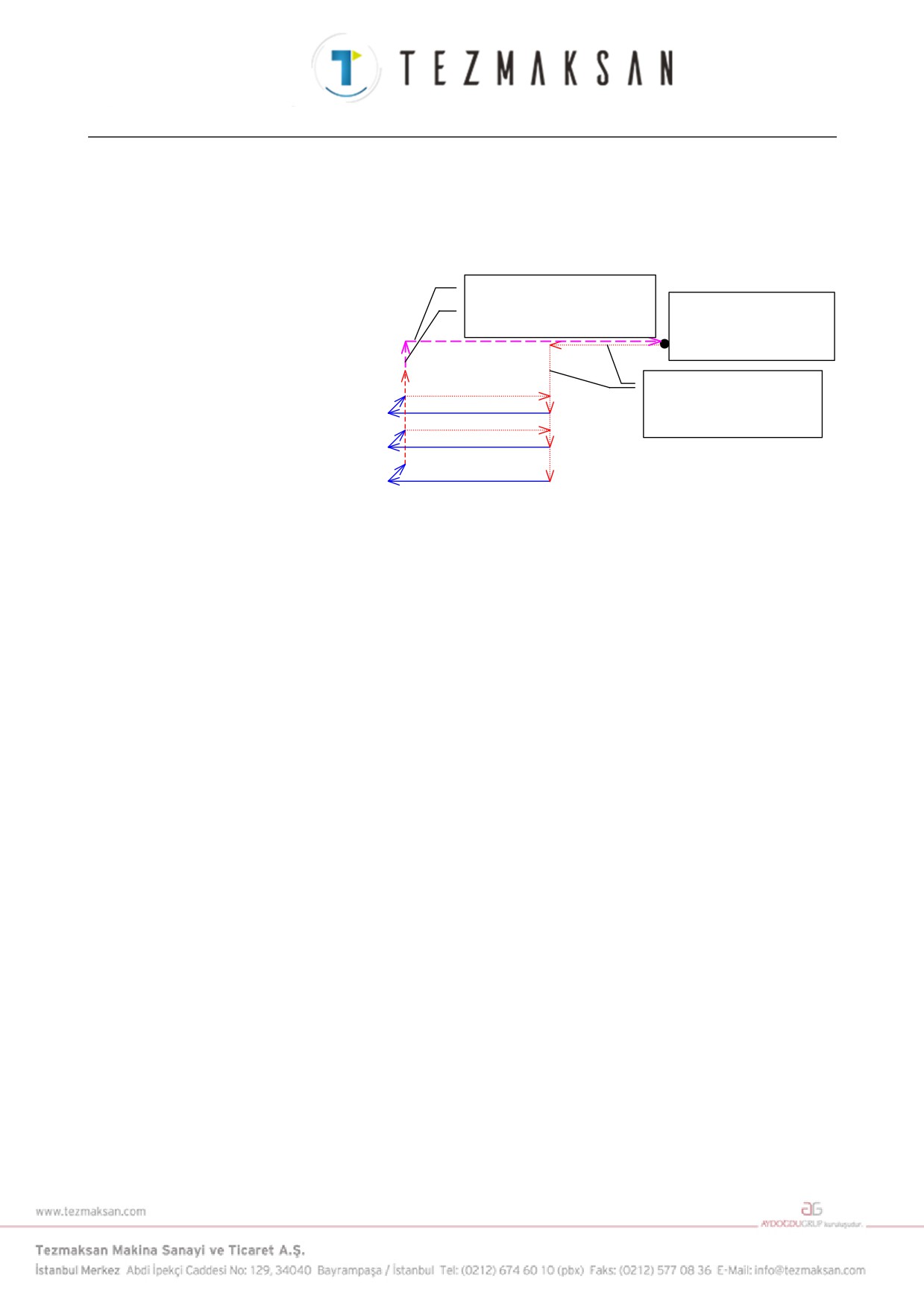

Açıklamalar) Otomatik çalışma geri çekme hareketleri
No.27102#7=0 olduğunda, aşağıdaki çizimde kesik çizgiler olarak
gösterilmiş Geri çekme hareketleri verilecektir. Hareket ekseninin
sırası yaklaşma hareketlerinin tersi olacaktır
Bir parça işleme otomatik
çalışmasının geri çekme
Parça işleme otomatik
hareketi
çalışmasının başladığı
konum
Parça işleme otomatik
çalışma yaklaşma
hareketleri
Örneğin oluk açmada olduğu gibi, tek bir G4 rakamsal otomatik
çalışmayla birçok şekil parça işleme gerçekleştirilmesi
durumunda, bu geri çekme hareketleri son şekil işlemede mevcut
olacaktır.
- 481 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
2.1
DELİK DELME (İŞ PARÇASI DÖNDÜRME)
2.1.1
Delik Delme için Parça İşleme Tipi Komut Satırları
(İş parçası döndürme)
NOT
Delik delme (iş parçası döndürme) bir iş parçasının
sadece merkezinde yapılır. Bu nedenle, diğer
otomatik çalışma hareketlerin tersine, şekil komut
satırları belirtilemezler.

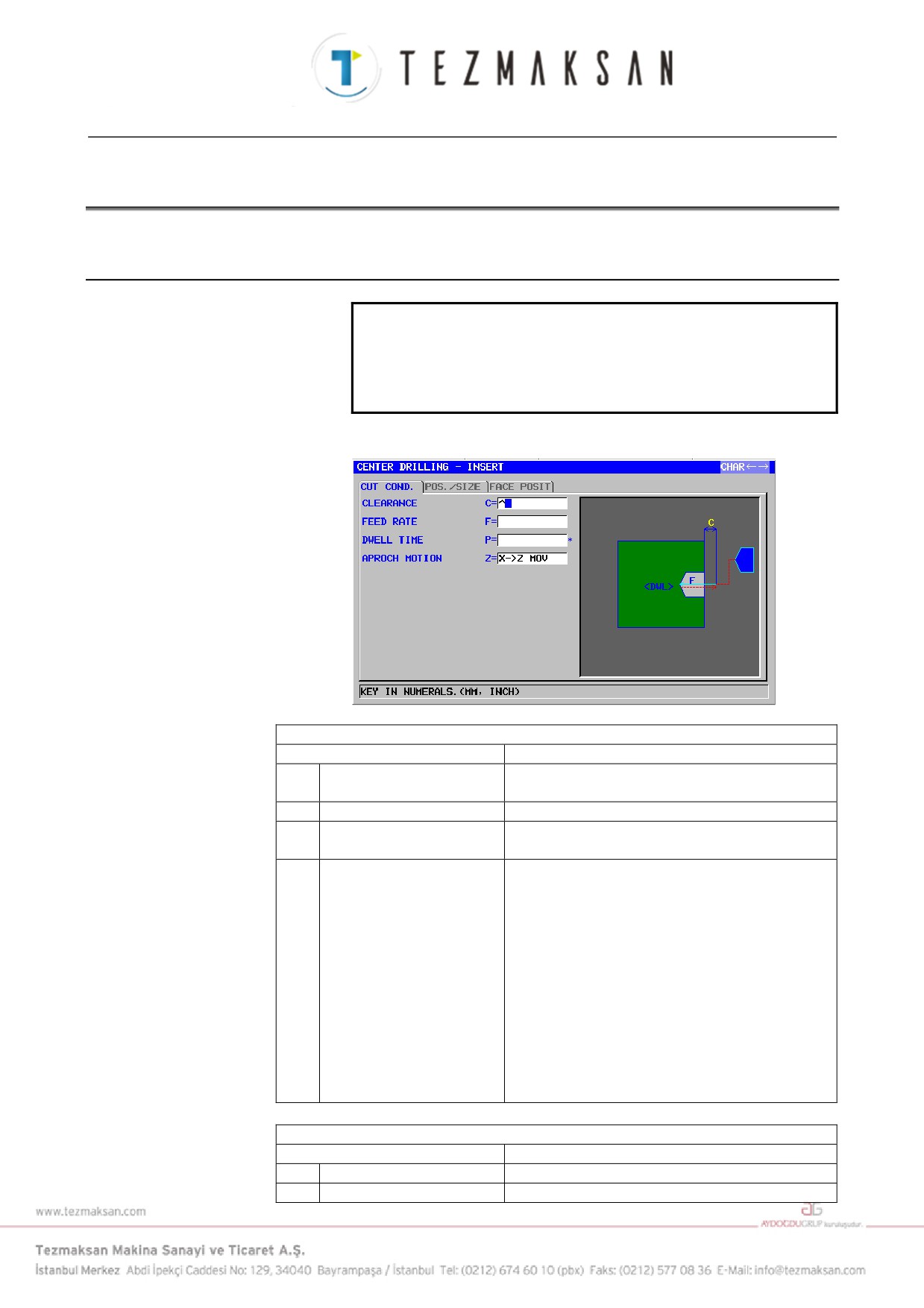

Merkez delik açma: G1100
KESME KOŞULU
Veri öğesi
Anlamı
C
CLEARANCE
İş parçası yüzeyi ve R noktası arasındaki mesafe
(yarıçap değeri, pozitif değer)
(KOPYA)
F
FEED RATE
Kesme besleme hızı (pozitif değer) (KOPYA)
P*
DWELL TIME
Delik dibinde kalma zamanı (saniye olarak, pozitif
değer) (KOPYA)
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder.
[X→Z]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder. (başlangıç
değeri)
[2 AXES] : Mevcut konumdan parça işleme
başlangıç noktasına kadar, takım
eşzamanlı olarak X ve Z ekseni
yönlerinde hareket eder.
POS./SIZE
Veri öğesi
Anlamı
B
BASE POSITION
İş parçası yüzeyinin Z koordinatı
L
CUT DEPTH
Delik derinliği (yarıçap değeri, negatif değer)
- 482 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA

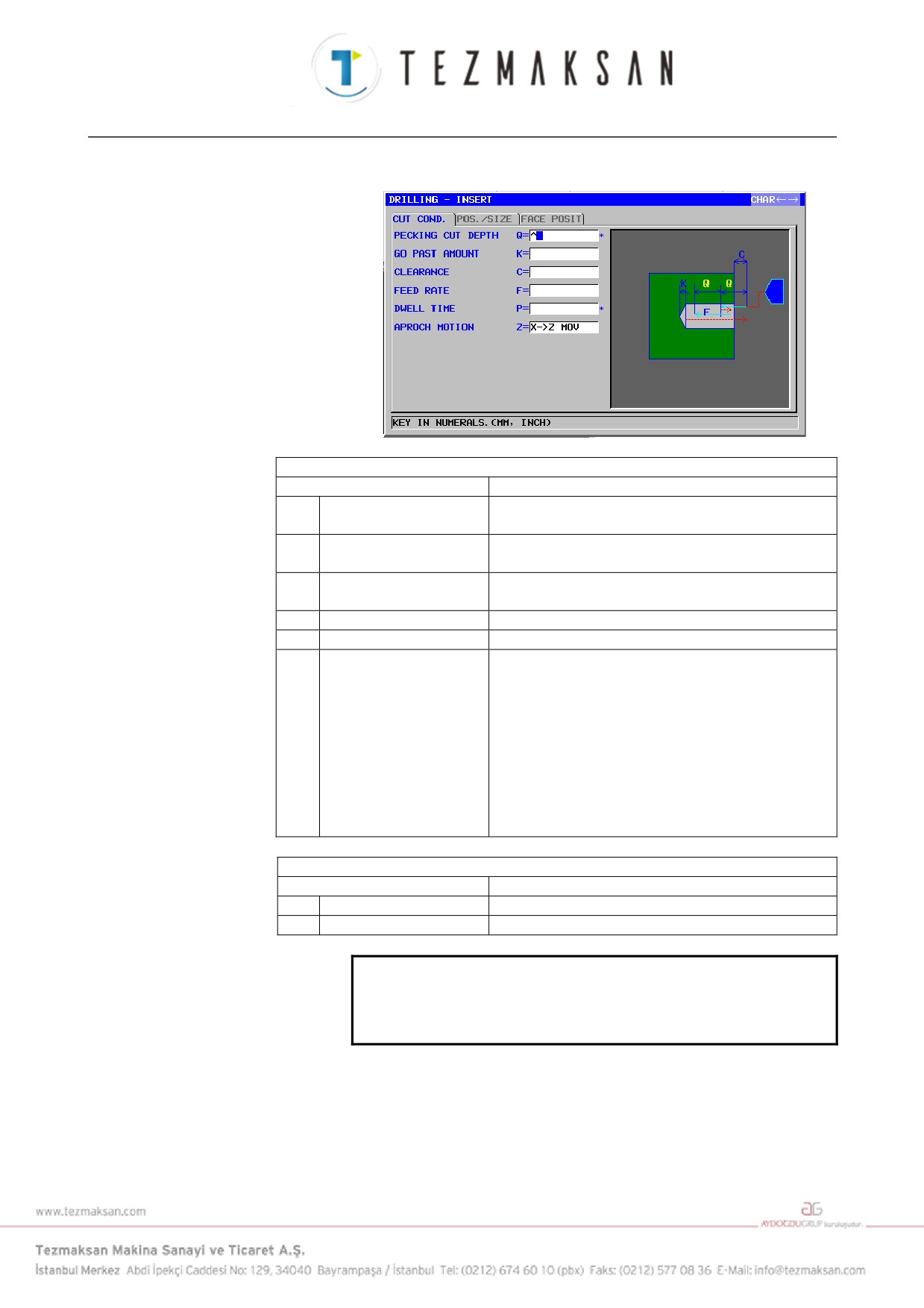

Delik açma: G1101
KESME KOŞULU
Veri öğesi
Anlamı
Q*
PECKING CUT DEPTH
Delme işlemi başına kesme derinliği (yarıçap değeri,
pozitif değer)
(KOPYA)
(Not)
K*
GO PAST AMOUNT
Takımın ucunda tamamlanmamış deliğin uzunluğu
(yarıçap değeri, pozitif değer)
(KOPYA)
C
CLEARANCE
İş parçası yüzeyi ve R noktası arasındaki mesafe
(yarıçap değeri, pozitif değer) (KOPYA)
F
FEED RATE
Kesme besleme hızı (pozitif değer) (KOPYA)
P*
DWELL TIME
Delik dibinde kalma zamanı (saniye olarak) (KOPYA)
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme başlangıç
noktasına kadar takım, Z ekseni yönünde
ve sonra X ekseni yönünde hareket eder.
[X→Z]
: Geçerli konumdan parça işleme başlangıç
noktasına kadar takım, Z ekseni yönünde
ve sonra X ekseni yönünde hareket eder.
(başlangıç değeri)
[2 AXES] : Geçerli konumdan parça işleme başlangıç
noktasına kadar, takım eşzamanlı olarak X
ve Z ekseni yönlerinde hareket eder.
POS./SIZE
Veri öğesi
Anlamı
B
BASE POSITION
İş parçası yüzeyinin Z koordinatı
L
CUT DEPTH
Delik derinliği (yarıçap değeri, negatif değer)
NOT
Sistem, geri dönüş miktarıyla ilgili olarak parametre
No.5114'e başvurur. İşlemeden önce No.5114'ü
uygun değere ayarlayın.
- 483 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
Kılavuz çekme: G1102
KESME KOŞULU
Veri öğesi
Anlamı
D
THREAD LEAD
Vurma takım hatvesi (yarıçap değeri, pozitif değer)
(KOPYA)
C
CLEARANCE
İş parçası yüzeyi ve R noktası arasındaki mesafe
(yarıçap değeri, pozitif değer) (KOPYA)
P*
DWELL TIME
Delik dibinde kalma zamanı (saniye olarak, pozitif
değer) (KOPYA)
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme başlangıç
noktasına kadar takım, Z ekseni yönünde ve
sonra X ekseni yönünde hareket eder.
[X→Z]
: Geçerli konumdan parça işleme başlangıç
noktasına kadar takım, Z ekseni yönünde ve
sonra X ekseni yönünde hareket eder.
(başlangıç değeri)
[2 AXES] : Geçerli konumdan parça işleme başlangıç
noktasına kadar, takım eşzamanlı olarak X
ve Z ekseni yönlerinde hareket eder.
POS./SIZE
Veri öğesi
Anlamı
B
BASE POSITION
İş parçası yüzeyinin Z koordinatı
L
CUT DEPTH
Delik derinliği (yarıçap değeri, negatif değer)
HASSAS TIKAMA
Veri öğesi
Anlamı
R
TAP TYPE
[FLOAT]
: Yüzen kılavuz çekmeyi belirtir. (başlangıç
değeri)
[RIGID]
: Senkronize kılavuz çekmeyi belirtir. (Not)
S
SPINDLE SPEED
İş mili hızı (dak-1)
NOT
Senkronize kılavuz çekme modu M kodu komutunu
(No.5200#0=0) kullandığınızda sistem M kodu
değeri olarak parametre No.5210 veya No.5212'ye
başvurur. Bu nedenle işlemeden önce lütfen
No.5210 veya No.5212'yi uygun değere ayarlayın.
- 484 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA

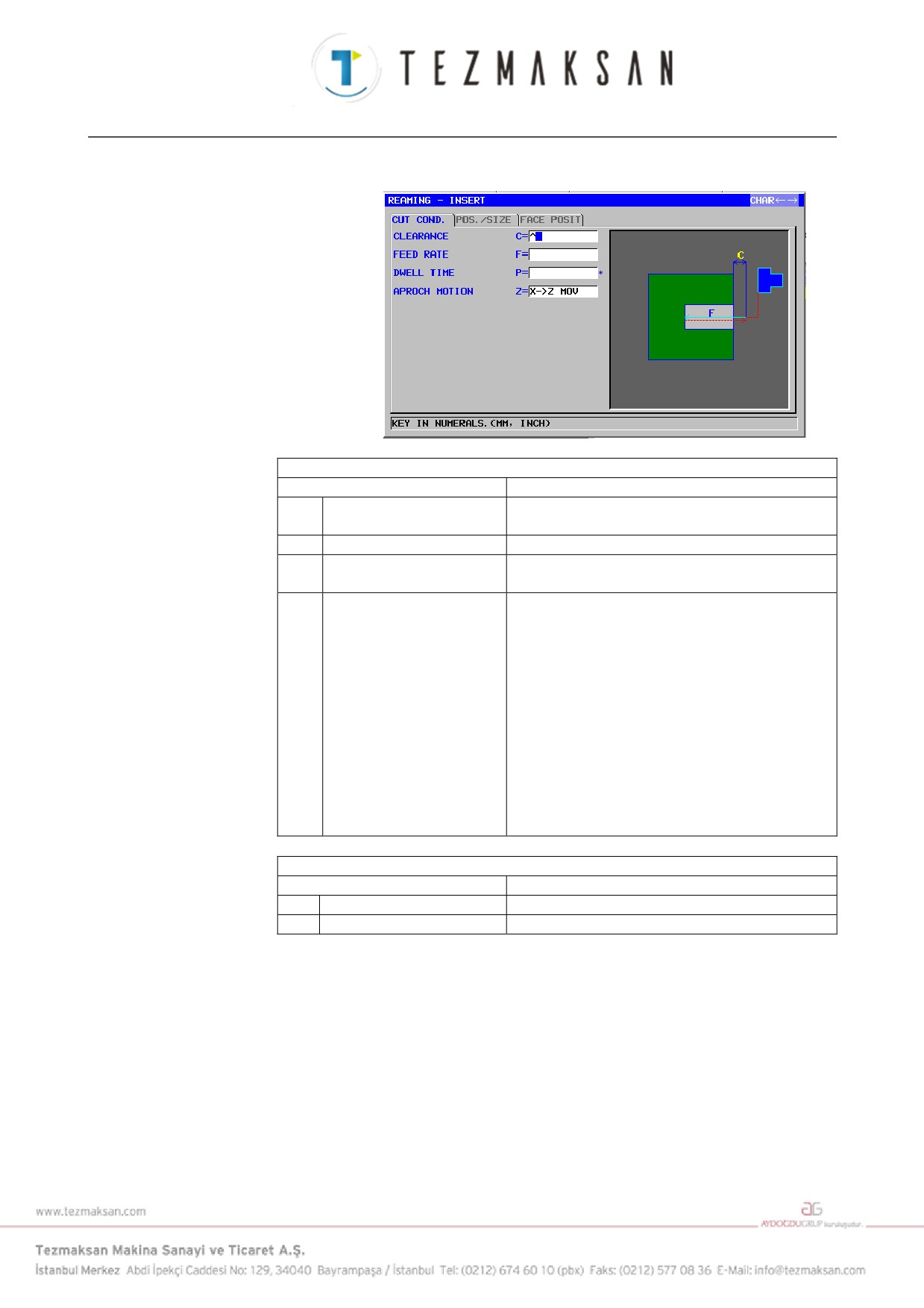

Raybalama: G1103
KESME KOŞULU
Veri öğesi
Anlamı
C
CLEARANCE
İş parçası yüzeyi ve R noktası arasındaki mesafe
(yarıçap değeri, pozitif değer) (KOPYA)
F
FEED RATE
Kesme besleme hızı (pozitif değer) (KOPYA)
P*
DWELL TIME
Delik dibinde kalma zamanı (saniye olarak, pozitif
değer) (KOPYA)
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder.
[X→Z]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder. (başlangıç
değeri)
[2 AXES]: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım,
eşzamanlı olarak X ve Z ekseni
yönlerinde hareket eder.
POS./SIZE
Veri öğesi
Anlamı
B
BASE POSITION
İş parçası yüzeyinin Z koordinatı
L
CUT DEPTH
Delik derinliği (yarıçap değeri, negatif değer)
- 485 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05

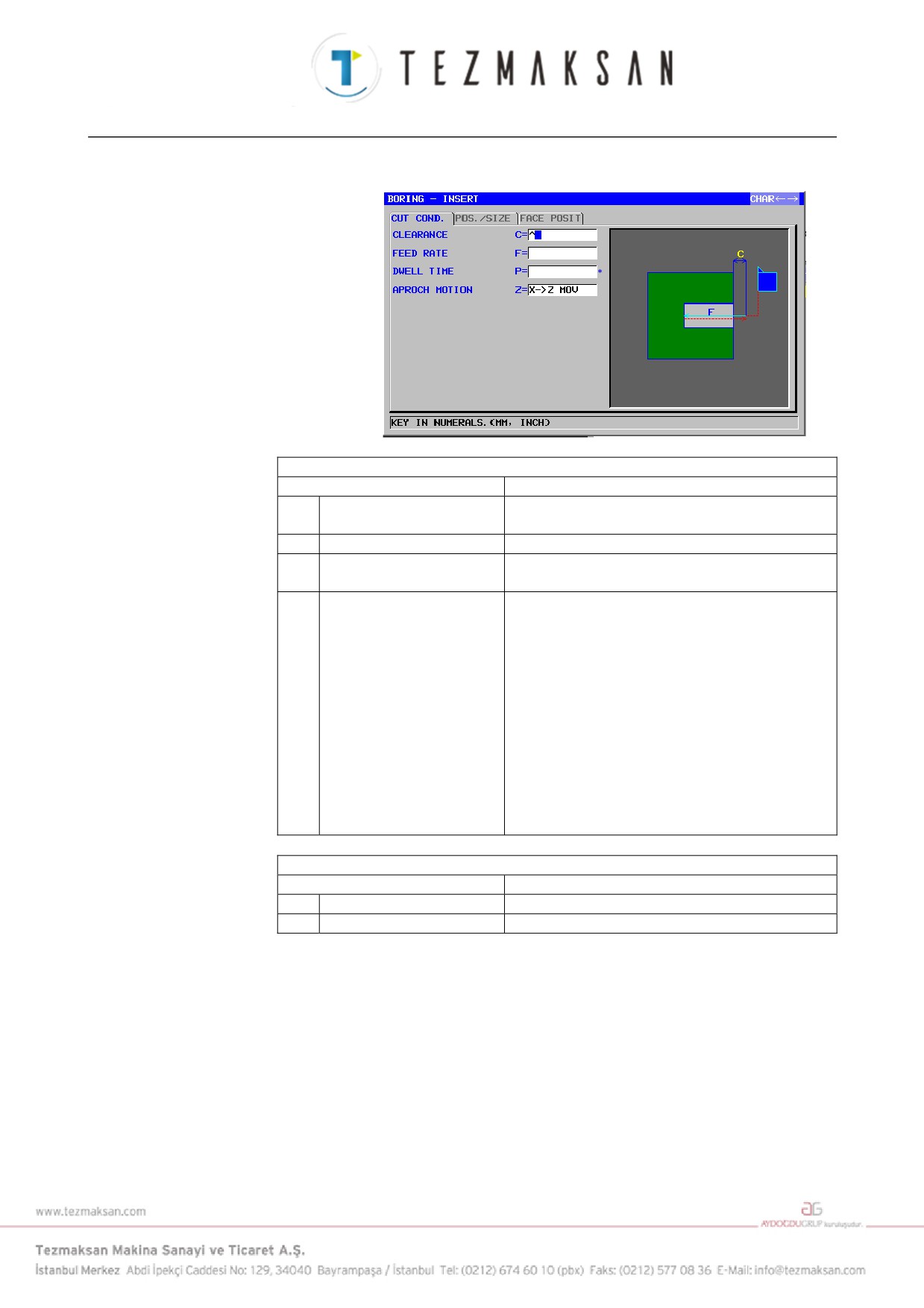

Baralama: G1104
KESME KOŞULU
Veri öğesi
Anlamı
C
CLEARANCE
İş parçası yüzeyi ve R noktası arasındaki mesafe
(yarıçap değeri, pozitif değer) (KOPYA)
F
FEED RATE
Kesme besleme hızı (pozitif değer) (KOPYA)
P*
DWELL TIME
Delik dibinde kalma zamanı (saniye olarak, pozitif
değer) (KOPYA)
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder.
[X→Z]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder. (başlangıç
değeri)
[2 AXES] : Geçerli konumdan parça işleme
başlangıç noktasına kadar takım,
eşzamanlı olarak X ve Z ekseni
yönlerinde hareket eder.
POS./SIZE
Veri öğesi
Anlamı
B
BASE POSITION
İş parçası yüzeyinin Z koordinatı
L
CUT DEPTH
Delik derinliği (yarıçap değeri, negatif değer)
- 486 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
2.2
TORNALAMA
2.2.1
Tornalama için Parça İşleme Tipi Komut Satırları

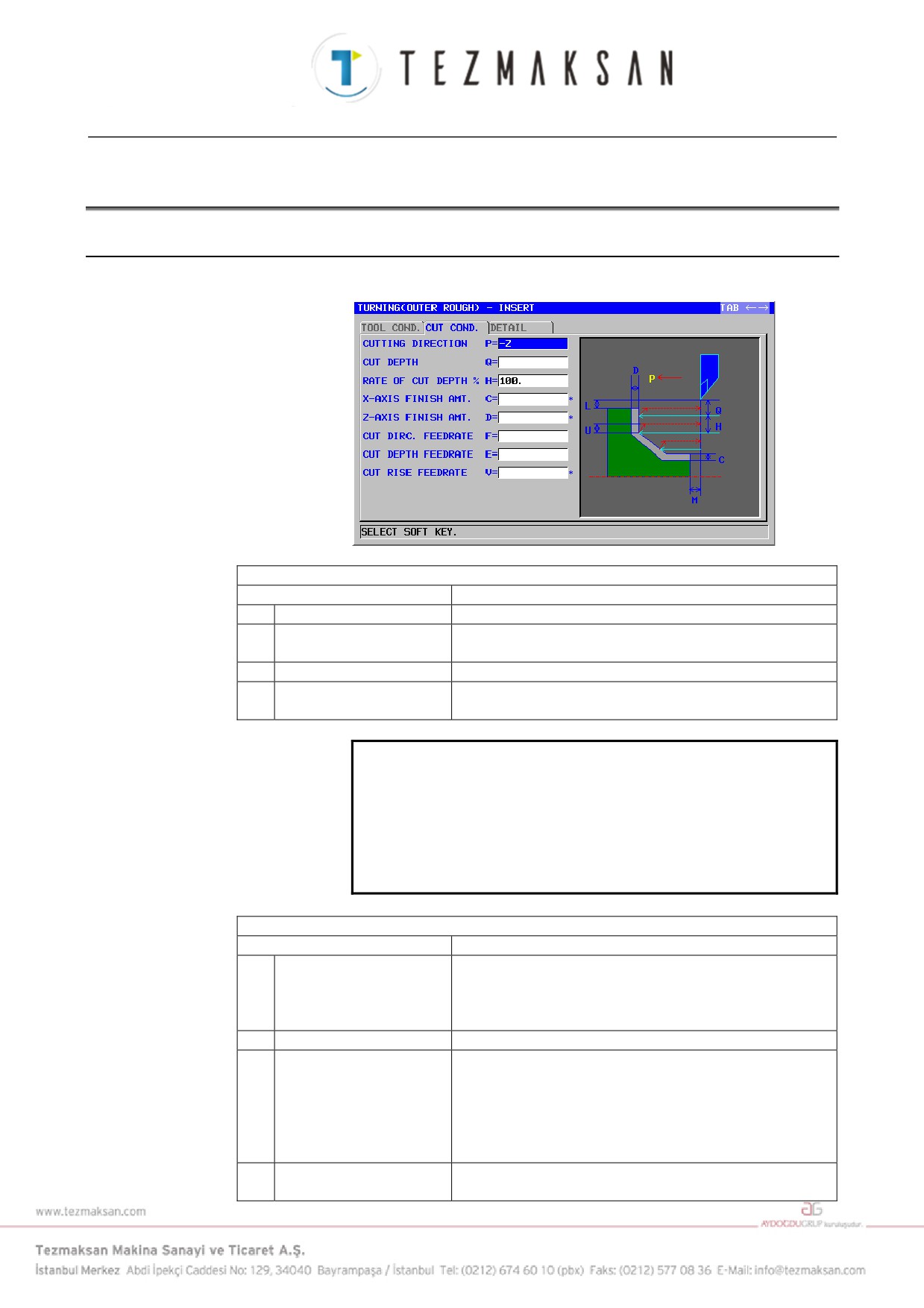

Dış yüzey tornalama: G1120
TAKIM KOŞULU
Veri öğesi
Anlamı
R
NOSE RADIUS
Yüzey tornalama takımının takım ucu yarıçapı (pozitif değer)
A
CUT EDGE ANGLE
Yüzey tornalama takımının kesme kenarı açısı (pozitif
değer)
B
NOSE ANGLE
Yüzey tornalama takımının takım açısı (pozitif değer)
J
IMAGINARY TOOL
Yüzey tornalama takımının sanal takım ucu konumu
NOSE
NOT
1 Parametre No.27102'nin bit
0'ı
=
1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki verileri
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
KESME KOŞULU
Veri öğesi
Anlamı
P
CUTTING DIRECTION
[-Z]
:
-Z yönünde kesme yapar.
[+Z]
:
+Z yönünde kesme yapar.
Açıklama) [+Z], ters yönde kesme veya alt iş miliyle parça
işleme için kullanılır.
(KOPYA)
Q
CUT DEPTH
Her bir kesmenin derinliği (yarıçap değeri, pozitif değer)
H
RATE OF CUT DEPTH
Kesme derinliği için değiştirme oranı. %1'lik adımlarla
değiştirme oranını belirtir. İkinci kesme derinliği ve
sonrakiler, belirtilen değiştirme oranıyla ardışık şekilde
artırılırlar. Varsayılan, kesme derinliğinin değişmeden
kalması anlamına gelen %100'dür. (1'den 200'e kadar,
pozitif değer)
C*
X-AXIS FINISH AMT.
X ekseni yönünde son işlem toleransı. Boş, 0 olarak kabul
edilir. (yarıçap değeri, pozitif değer)
- 487 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
KESME KOŞULU
Veri öğesi
Anlamı
D*
Z-AXIS FINISH AMT.
Z ekseni yönünde son işlem toleransı. Boş, 0 olarak kabul
edilir. (yarıçap değeri, pozitif değer)
F
CUT DIRC.FEEDRATE
Takım, iş parçasını yarıçap yönünde kestiğinde uygulanabilir
besleme hızı (pozitif değer)
E
CUT DEPTH FEEDRATE
Takım, Z ekseni yönünde kesim yaptığında uygulanabilir
besleme hızı (pozitif değer)
V
CUT RISE FEEDRATE
Takım, iş parçasından geri çekilme yönünde kesim
yaptığında uygulanabilir besleme hızı (pozitif değer)
AYRINTI
Veri öğesi
Anlamı
K
1ST OVERRIDE
Birinci kesme için besleme hızı geçersiz kılma değeri. %1'lik
adımlarla bir geçersiz kılma değeri belirtin.
Varsayılan %100'dür. (1'den 200'e kadar, pozitif değer)
Açıklama) Örneğin bir dökme iş parçasının siyah
kaplamasını kesmek için bu veri öğesi kullanılır.
W
CUT RISE METHOD
[SPEED]: Takım, kesmeden sonra hemen XZ yönünde
ESCAPE AMOUNT (UZAKLAŞMA MİKTARI) ile
belirtilen bir mesafeye geri çekilir.
[CUT]
: Şekil boyunca kesmeden sonra takım, "retract"
distance" kadar geri çekilir.
(KOPYA)
U
ESCAPE AMOUNT
Her bir kesmeden sonra takımın kesme yüzeyinden geri
çekilme mesafesi (yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No.27128'e (minimum
kelepçe değeri) başvurarak, verileri başlangıç
değeri olarak ayarlar.
L
X-AXIS CLEARANCE
X ekseni yönünde boş ve parça işleme başlangıç noktası
(yaklaşım noktası) arasındaki mesafe (yarıçap değeri, pozitif
değer)
Açıklama) Sistem, parametre No.27129'a (minimum
kelepçe değeri) başvurarak, verileri başlangıç
değeri olarak ayarlar.
M
Z-AXIS CLEARANCE
Z ekseni yönünde, boş ve parça işleme başlangıç noktası
(yaklaşım noktası) arasındaki mesafe (yarıçap değeri, pozitif
değer)
Açıklama) Sistem, parametre No.27130'a (minimum
kelepçe değeri) başvurarak, verileri başlangıç
değeri olarak ayarlar.
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme başlangıç
noktasına kadar takım, Z ekseni yönünde ve
sonra X ekseni yönünde hareket eder.
(başlangıç değeri)
[X→Z]
: Geçerli konumdan parça işleme başlangıç
noktasına kadar takım, Z ekseni yönünde ve
sonra X ekseni yönünde hareket eder.
[2 AXES]
: Geçerli konumdan parça işleme başlangıç
noktasına kadar takım, eşzamanlı olarak X ve Z
ekseni yönlerinde hareket eder.
- 488 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
AYRINTI
Veri öğesi
Anlamı
S
CUT DEPTH DIRECTION
X ekseni Kesme yönüyle ilgili olarak,
[-X]
:
-X yönünde keser.
[+X]
:
+X yönünde keser.
Açıklama) Parametre No.27100#0 = 1 olduğunda bu
veri öğesi etkindir.
(KOPYA)
X
POCKET CUTTING
[CUT]
: Bir cebi keser. (başlangıç değeri)
[NOTHIN] : Cebi kesmez.
Açıklama) Parametre No.27100#1 = 1 olduğunda bu
veri öğesi etkindir.
Y
OVERHANG CUTTING
[CUT]
: Bir çıkıntıyı keser. (başlangıç değeri)
[NOTHIN] : Çıkıntıyı kesmez.
Açıklama) Parametre No.27100#1 = 1 olduğunda bu
veri öğesi etkindir.
- 489 -
|
||
|
|
|
