FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU - 16

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

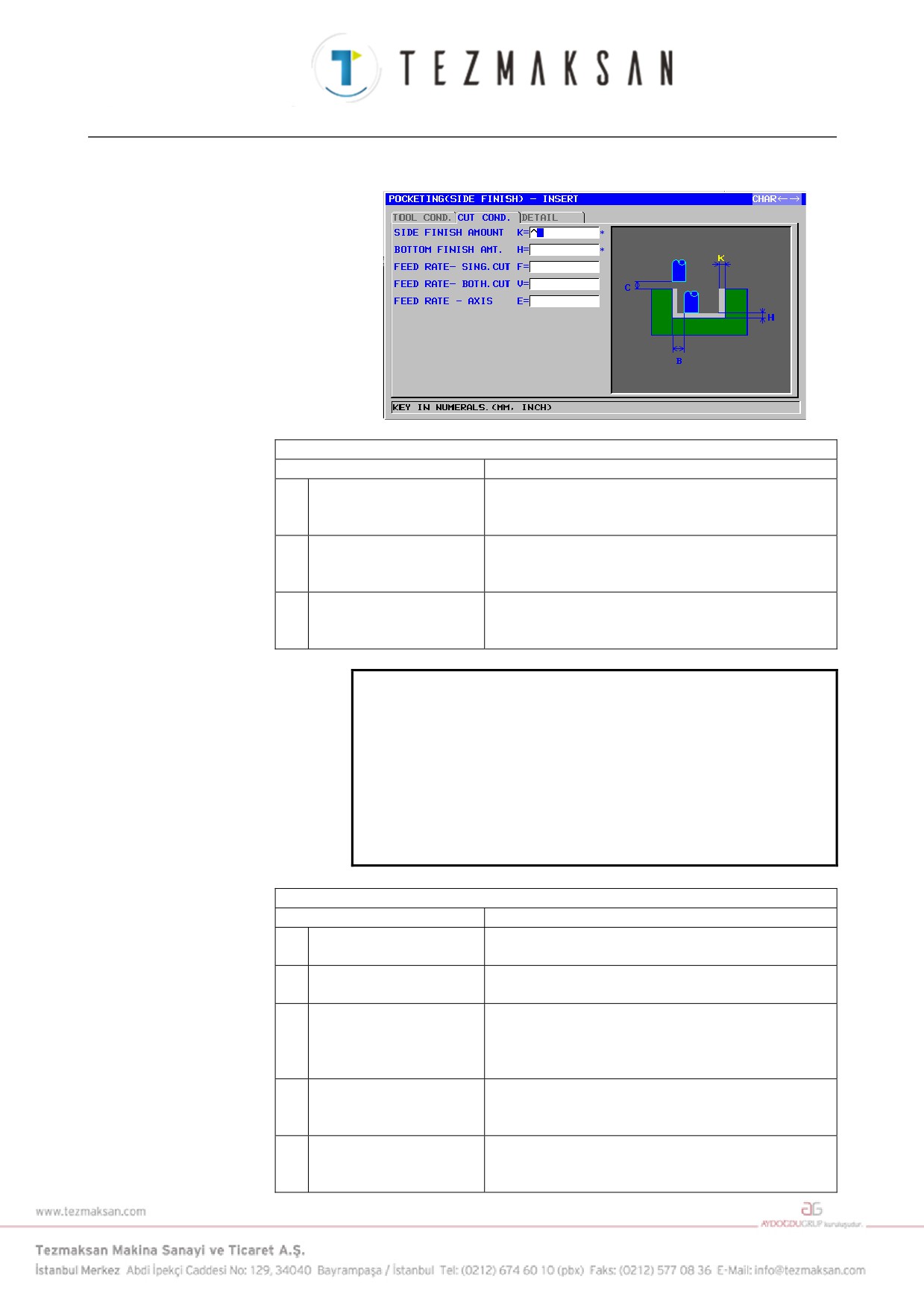

Yan yüz son işlem: G1042

TOOL COND.

Veri öğesi

Anlamı

I

INPUT

[INPUT] : Bir yarıçap telafi değerini doğrudan girer.

[REF.]

: Bu numarayla bir yarıçap telafi değerini

okumak için kesici telafi numarasını girer.

D

TOOL DIAMETER

Alt hadde çapı (pozitif değer)

Açıklama) Bu öğe, yalnızca [INPUT] INPUT (GİRİŞ)

için seçildiğinde belirtilir.

M

CUTTER COMP.NO.

Bir alt haddenin yarıçap telafi numarası (pozitif değer)

Açıklama) Bu öğe, yalnızca [REF.] INPUT (GİRİŞ) için

seçildiğinde belirtilir.

NOT

1 Parametre No.27002'nin bit

0'ı

=

1 olduğunda

'TOOL COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

3 Parametre No.27061'in bit 3'ü (PF3) = 1 olduğunda

'TOOL COND.' sekmesi etkinleştirilmez.

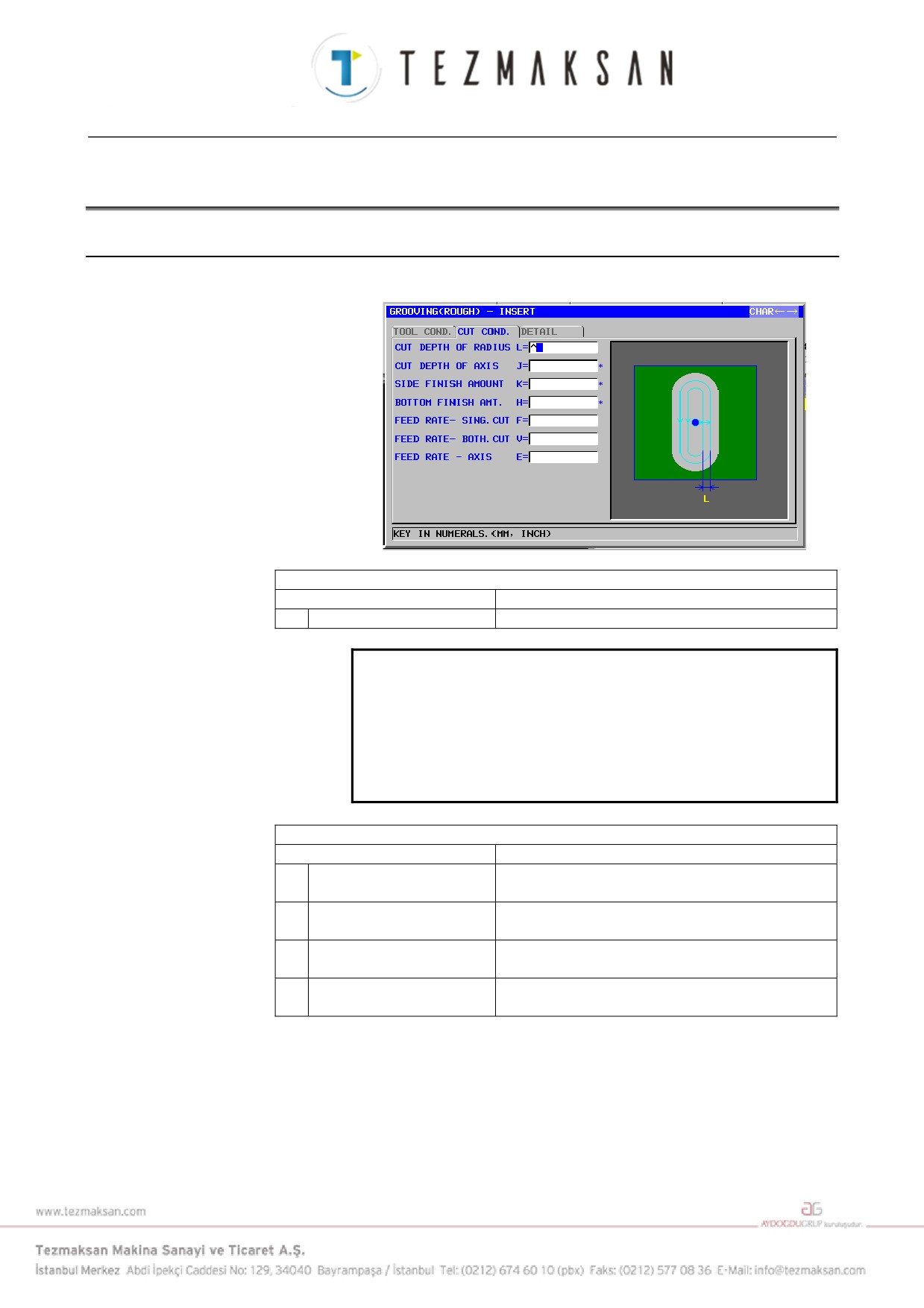

KESME KOŞULU

Veri öğesi

Anlamı

K*

SIDE FINISH AMOUNT

Cebin yan yüzündeki son işlem toleransı. Düz 0 olarak

kabul edilir. (yarıçap değeri, pozitif değer)

H*

BOTTOM FINISHI AMT.

Cebin altındaki son işlem toleransı. Düz 0 olarak kabul

edilir. (yarıçap değeri, pozitif değer)

F

FEED RATE- SING.CUT

Alt haddenin yalnızca tek taraflı kesici kısmı kesme için

kullanıldığında besleme hızı uygulanabilir. Bu besleme

hızı, geri çekme işleminde ve başlangıç kesmesi

dışında yan yüzde kesme için kullanılır.

V

FEED RATE- BOTH.CUT

Alt haddenin tüm ön yanı kesme için kullanıldığında

besleme hızı uygulanabilir. Bu besleme hızı başlangıç

kesmesi için kullanılır.

E

FEED RATE- AXIS

İşleme tabi tutulacak yan yüzün altına doğru takım

eksen yönünde kesme gerçekleştirildiğinde besleme

hızı uygulanabilir

- 430 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

AYRINTI

Veri öğesi

Anlamı

W

UP CUT/DOWN CUT

[UP CUT]

: Takımın saat yönünde döndüğünü

varsayarak yukarı kesme modunda

işlemeyi gerçekleştirir.

[DWNCUT] : Takımın saat yönünde döndüğünü

varsayarak aşağı kesme modunda

işlemeyi gerçekleştirir.

(KOPYA)

C

CLEARANCE OF AXIS

Takım eksen yönünde işleme tabi tutulacak düz yüzey

ve kesme başlangıç noktası (R noktası) arasındaki

mesafe (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27009'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

P

APPROACH TYPE

[ARC]

: Yay boyunca bir yan yüze yaklaşır.

[TANGEN] : Yan yüzey frezelemede birinci şekle ait

düz hat tanjantı boyunca yan yüze

yaklaşır.

[VERTIC] : Yan yüzey frezelemede birinci şekle ait

düz hat normali boyunca yan yüze

yaklaşır.

(KOPYA)

R

APPROACH RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

A*

APPROACH ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan 90

derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca APPROACH TYPE

(YAKLAŞIM TİPİ) için [ARC] seçildiğinde

belirtilir.

(KOPYA)

Q

ESCAPE TYPE

[ARC]

: Yay boyunca bir yan yüzden geri çekilir.

[TANGEN] : Yan yüzey frezelemede son şekle ait düz

hat tanjantı boyunca yan yüzden geri

çekilir.

[VERTIC] : Yan yüzey frezelemede son şekle ait düz

hat normali boyunca yan yüzden geri

çekilir.

(KOPYA)

- 431 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

AYRINTI

Veri öğesi

Anlamı

X

ESCAPE RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

Y*

ESCAPE ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan 90

derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca ESCAPE TYPE

(UZAKLAŞMA TİPİ) için [ARC]

seçildiğinde belirtilir.

(KOPYA)

Z

APROCH MOTION

[2 AXES]

: Geçerli konumdan parça işleme başlangıç

noktasına hareket ettiğinde takım,

öncelikle iki eksen eşzamanlı işleminde

parça işleme düzleminde hareket eder.

(başlangıç değeri)

[3 AXES]

: Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme başlangıç

noktasına hareket eder.

• Takım yolu

Cep ve tümsek parça işleme profillerinin yan yüz çevresi bitmiş. Onun

için takım yolu çevreleme için olmak üzere aynıdır (yan yüz son

işlemi).

Ayrıntılar için çevrelemeyle (yan yüz son işlemi) ilgili açıklamalara

bakın.

Bununla beraber, takip eden noktalar için özellikler kısmen değişir.

Takım yarıçapı yönünde veya takım ekseni yönünde beslemede işleme

yapılmaz.

Takımın, son işlemi esnasında bir cep veya tümsek parça işleme profili

ile karışabileceğinin önceden tahmin edilmesi durumunda bile

karışıklığı önleyebilecek takım yolu yaratılmaz.

- 432 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

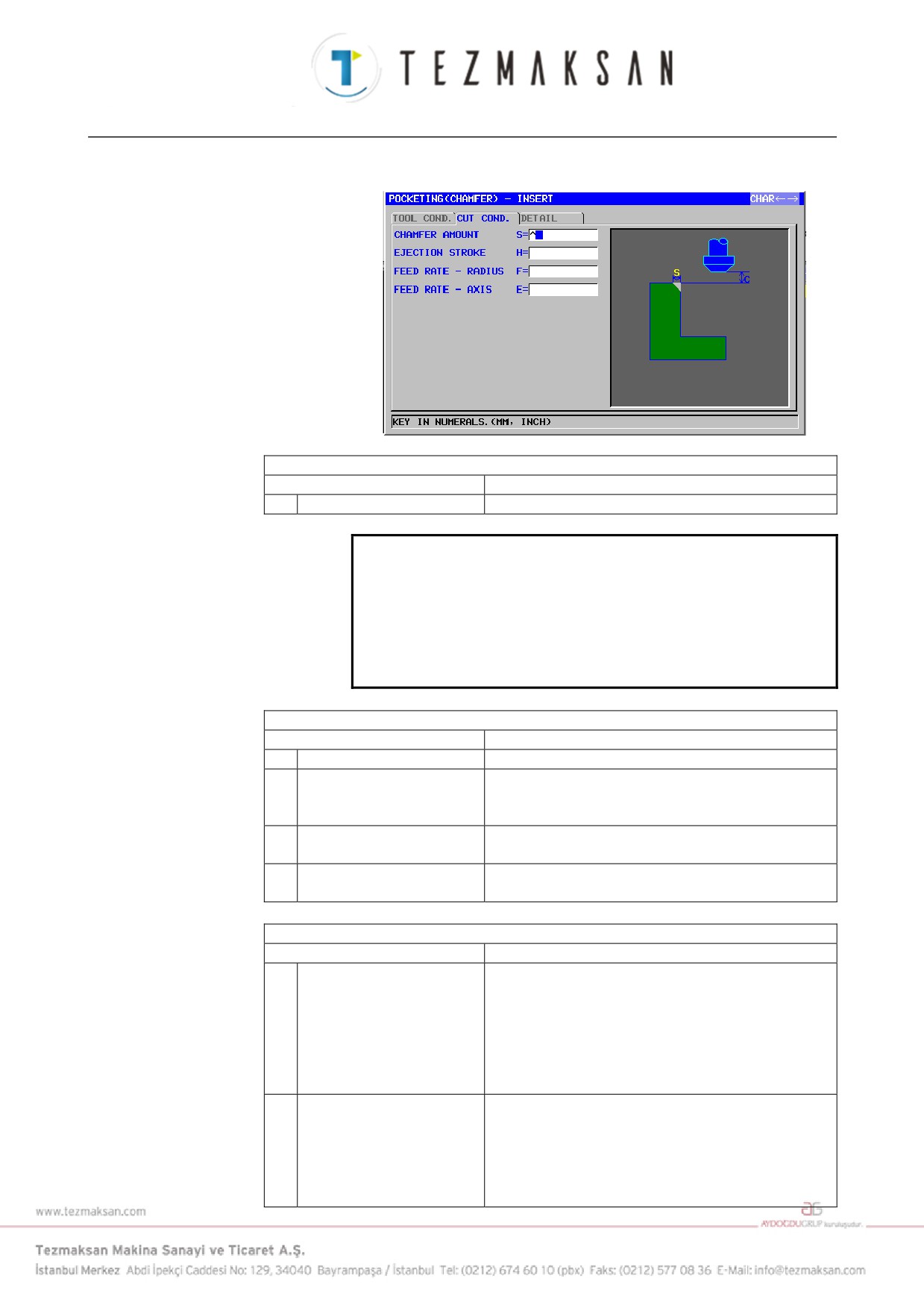

Pah kırma: G1043

TOOL COND.

Veri öğesi

Anlamı

K

TOOL SMALL DIAMETER

Pah kırma takımı uç çapı (pozitif değer)

NOT

1 Parametre No.27002'nin bit

0'ı

=

1 olduğunda

'TOOL COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

KESME KOŞULU

Veri öğesi

Anlamı

S

CHAMFER AMOUNT

Pah kırma uzunluğu (yarıçap değeri, pozitif değer)

H

EJECTION STROKE

Pah açma takımı ucu ve takım ekseni yönünde fiili

kesme konumu arasındaki mesafe (yarıçap değeri,

pozitif değer)

F

FEED RATE- RADIUS

Takım yarıçap yönünde kesme gerçekleştirildiğinde

besleme hızı uygulanabilir

E

FEED RATE- AXIS

Takım eksen yönünde kesme gerçekleştirildiğinde

besleme hızı uygulanabilir

AYRINTI

Veri öğesi

Anlamı

W

UP CUT/DOWN CUT

[UP CUT]

: Takımın saat yönünde döndüğünü

varsayarak yukarı kesme modunda

işlemeyi gerçekleştirir.

[DWNCUT] : Takımın saat yönünde döndüğünü

varsayarak aşağı kesme modunda

işlemeyi gerçekleştirir. (başlangıç

değeri)

C

CLEARANCE OF AXIS

Takım eksen yönünde işleme tabi tutulacak düz yüzey

ve kesme başlangıç noktası (R noktası) arasındaki

mesafe (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27009'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

- 433 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

AYRINTI

Veri öğesi

Anlamı

P

APPROACH TYPE

[ARC]

: Yay boyunca bir yan yüze yaklaşır.

[TANGEN] : Yan yüzey frezelemede birinci şekle ait

düz hat tanjantı boyunca yan yüze

yaklaşır.

[VERTIC] : Yan yüzey frezelemede birinci şekle ait

düz hat normali boyunca yan yüze

yaklaşır.

(KOPYA)

R

APPROACH RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

A*

APPROACH ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan 90

derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca APPROACH TYPE

(YAKLAŞIM TİPİ) için [ARC] seçildiğinde

belirtilir.

(KOPYA)

Q

ESCAPE TYPE

[ARC]

: Yay boyunca bir yan yüzden geri çekilir.

[TANGEN] : Yan yüzey frezelemede son şekle ait düz

hat tanjantı boyunca yan yüzden geri

çekilir.

[VERTIC] : Yan yüzey frezelemede son şekle ait düz

hat normali boyunca yan yüzden geri

çekilir.

(KOPYA)

X

ESCAPE RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

Y*

ESCAPE ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan 90

derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca ESCAPE TYPE

(UZAKLAŞMA TİPİ) için [ARC]

seçildiğinde belirtilir.

(KOPYA)

Z

APROCH MOTION

[2 AXES]

: Geçerli konumdan parça işleme başlangıç

noktasına hareket ettiğinde takım,

öncelikle iki eksen eşzamanlı işleminde

parça işleme düzleminde hareket eder.

(başlangıç değeri)

[3 AXES]

: Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme başlangıç

noktasına hareket eder.

•

Takım yolu

Cebin yüzünün

üst yüzeyinde pah kırılır. Onun için takım yolu

çevreleme için olmak üzere aynıdır (pah kırma).

Detaylar için çevreleme (pah kırma) hakkındaki açıklamalara bakınız.

- 434 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

1.6.2

Cepte İşleme için Sabit Form Şekil Komut Satırları

(XY Düzlemi)

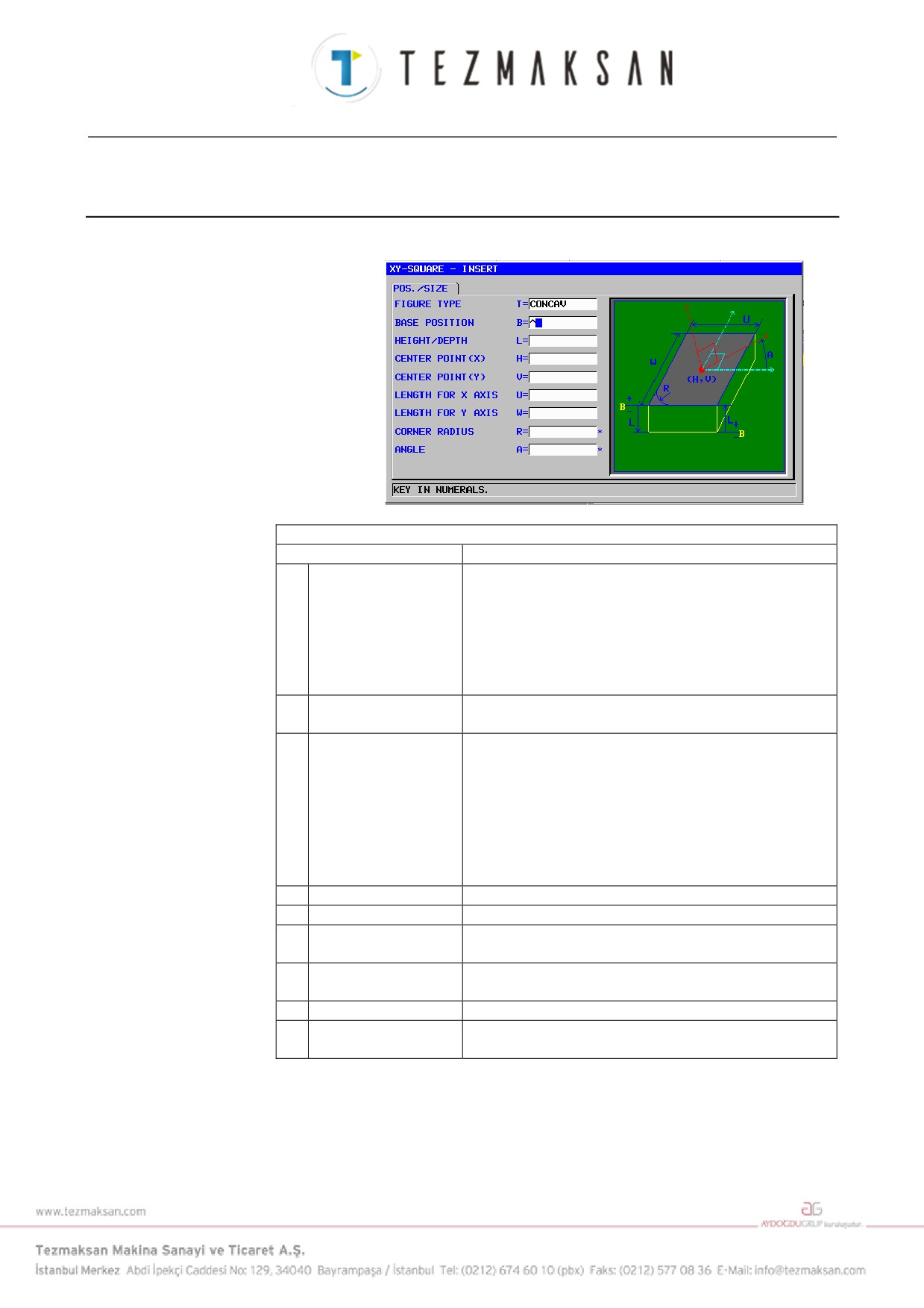

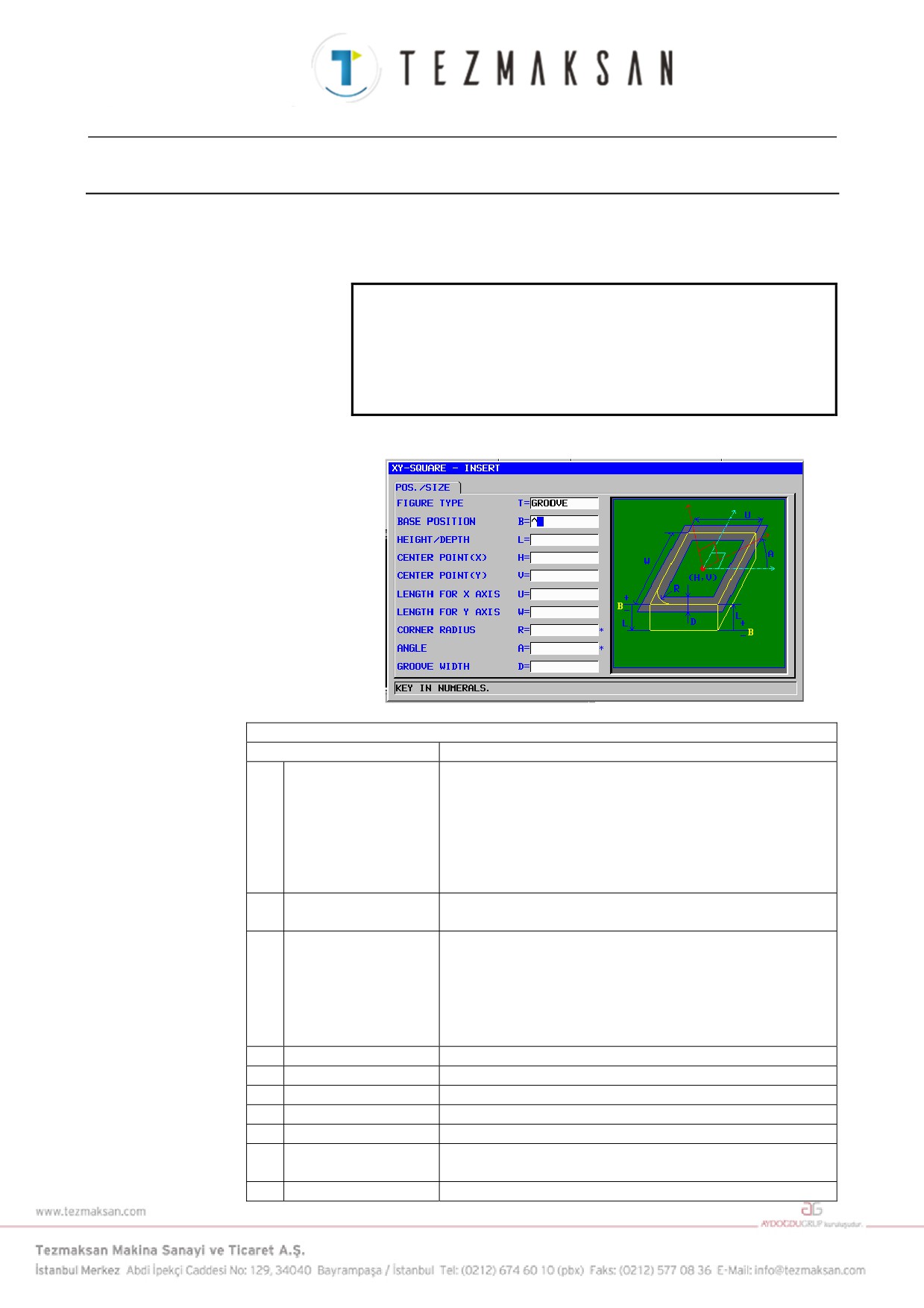

Kare: G1220 (XY düzlemi)

POS./SIZE

Veri öğesi

Anlamı

T

FIGURE TYPE

[FACE]

: Yüz açma için bir şekil olarak kullanılır

[CONVEX]

: Çevreleme için dış şekil olarak kullanılır

[CONCAVE] : Çevreleme için iç şekil veya cepte işleme

için bir şekil olarak kullanılır

[GROOVE] : Oluk açma için bir şekil olarak kullanılır

Açıklama) Parça işleme tipi olarak yüz seçildiğinde

[CONCAVE]'i seçtiğinizden emin olun.

B

BASE POSITION

Cepte işlemeye ve cebin altına (takım eksen yönünde) tabi

iş parçası üst yüzeyinin Z koordinatı

L

HEIGHT/DEPTH

İş parçasının üst yüzeyi BASE POSITION olarak

seçildiğinde, negatif bir değer kullanarak cebin altına olan

mesafeyi belirtin (yarıçap değeri).

→ Derinlik

Cebin altı BASE POSITION olarak seçildiğinde, pozitif bir

değer kullanarak cebin üst yüzüne olan mesafeyi belirtin

(yarıçap değeri).

→ Yükseklik

H

CENTER POINT (X)

Dikdörtgen şeklin merkez konumunun X koordinatı

V

CENTER POINT (Y)

Dikdörtgen şeklin merkez konumunun Y koordinatı

U

LENGTH FOR X AXIS

X ekseni yönünde yan uzunluk (yarıçap değeri, pozitif

değer)

W

LENGTH FOR Y AXIS

Y ekseni yönünde yan uzunluk (yarıçap değeri, pozitif

değer)

R*

CORNER RADIUS

Köşe yuvarlatma için yarıçap (pozitif değer)

A*

ANGLE

X ekseniyle ilgili dikdörtgen şeklin eğim açısı (pozitif veya

negatif değer)

- 435 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

Daire: G1221 (XY düzlemi)

POS./SIZE

Veri öğesi

Anlamı

T

FIGURE TYPE

[FACE]

: Yüz açma için bir şekil olarak kullanılır

[CONVEX]

: Çevreleme için dış şekil olarak kullanılır

[CONCAVE] : Çevreleme için iç şekil veya cepte işleme

için bir şekil olarak kullanılır

[GROOVE] : Oluk açma için bir şekil olarak kullanılır

Açıklama) İşleme tipi olarak yüz seçildiğinde

[CONCAVE]'i seçtiğinizden emin olun.

B

BASE POSITION

Cepte işlemeye ve cebin altına (takım eksen yönünde)

tabi iş parçası üst yüzeyinin Z koordinatı

L

HEIGHT/DEPTH

İş parçasının üst yüzeyi BASE POSITION olarak

seçildiğinde, negatif bir değer kullanarak cebin altına

olan mesafeyi belirtin (yarıçap değeri).

→ Derinlik

Cebin altı BASE POSITION olarak seçildiğinde, pozitif

bir değer kullanarak cebin üst yüzüne olan mesafeyi

belirtin (yarıçap değeri).

→ Yükseklik

H

CENTER POINT (X)

Dairesel şeklin merkez konumunun X koordinatı

V

CENTER POINT (Y)

Dairesel şeklin merkez konumunun Y koordinatı

R

RADIUS

Dairesel şeklin yarıçapı (yarıçap değeri, pozitif değer)

- 436 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

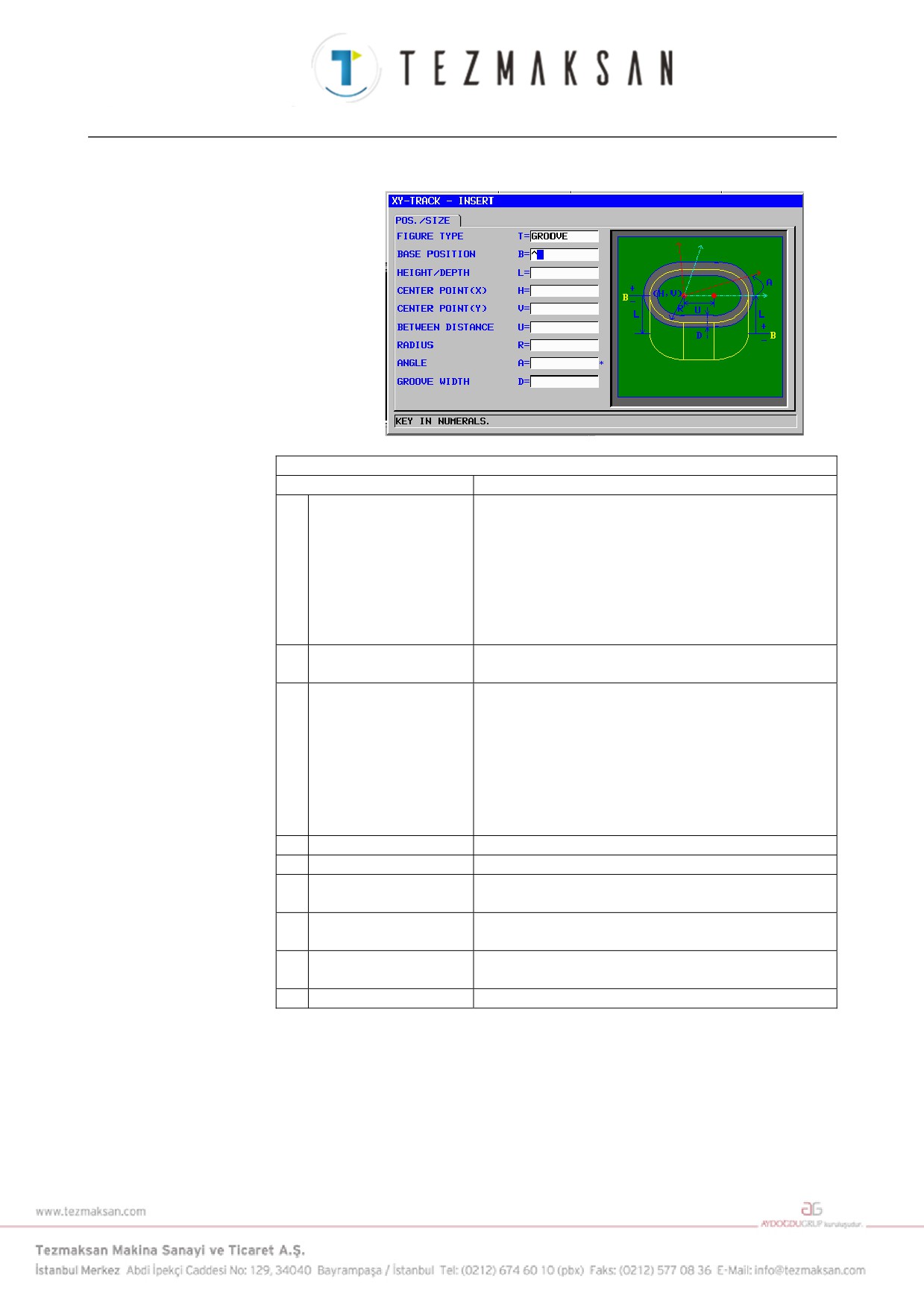

Yol: G1222 (XY düzlemi)

POS./SIZE

Veri öğesi

Anlamı

T

FIGURE TYPE

[FACE]

: Yüz açma için bir şekil olarak kullanılır

[CONVEX]

: Çevreleme için dış şekil olarak

kullanılır

[CONCAVE] : Çevreleme için iç şekil veya cepte

işleme için bir şekil olarak kullanılır

[GROOVE] : Oluk açma için bir şekil olarak kullanılır

Açıklama) Parça işleme tipi olarak yüz seçildiğinde

[CONCAVE]'i seçtiğinizden emin olun.

B

BASE POSITION

Cepte işlemeye ve cebin altına (takım eksen

yönünde) tabi iş parçası üst yüzeyinin Z koordinatı

L

HEIGHT/DEPTH

İş parçasının üst yüzeyi BASE POSITION olarak

seçildiğinde, negatif bir değer kullanarak cebin altına

olan mesafeyi belirtin (yarıçap değeri). → Derinlik

Cebin altı BASE POSITION olarak seçildiğinde,

pozitif bir değer kullanarak cebin üst yüzüne olan

mesafeyi belirtin (yarıçap değeri). → Yükseklik

H

CENTER POINT (X)

Sol yarım daire şeklin merkez konumunun X

koordinatı

V

CENTER POINT (Y)

Sol yarım daire şeklin merkez konumunun Y

koordinatı

U

BETWEEN DISTANCE

Sağ ve sol yarım daire şeklin merkezleri arasındaki

mesafe (yarıçap değeri, pozitif değer)

R

RADIUS

Sol ve sağ yarım daire şekillerin yarıçapı (yarıçap

değeri, pozitif değer)

A*

ANGLE

X ekseniyle ilgili yol şeklinin eğim açısı (pozitif veya

negatif değer)

- 437 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

1.6.3

Cepte İşleme için Sabit Form Şekil Komut Satırları

(YZ Düzlemi, XC Düzlemi)

Önceki alt bölümde açıklanan XY düzlemi için olmak üzere aynı sabit

şekil komut satırı tipleri YZ düzlemi ve XC düzlemi için mevcuttur

(kutupsal koordinat ilerleme düzlemi). Aşağıdaki G kodlarıyla

sağlanmışlardır.

YZ ve XC düzlemleri için ayarlanacak veriler, XY düzleminin YZ veya

XC düzlemi olarak değiştirilmesinin ve kesmek için takımın hareket

ettiği yönün X ekseni (YZ düzlemi) veya Z ekseni (XC düzlemi) olarak

değiştirilmesinin dışında XY düzlemi için olmak üzere aynıdır.

Kare

: G1320 (YZ düzlemi)

Daire

: G1321 (YZ düzlemi)

Yol

: G1322 (YZ düzlemi)

Kare

: G1520 (XC düzlemi, kutupsal koordinat ilerleme düzlemi)

Daire

: G1521 (XC düzlemi, kutupsal koordinat ilerleme düzlemi)

Yol

: G1522 (XC düzlemi, kutupsal koordinat ilerleme düzlemi)

NOT

XC düzleminde parça işleme gerçekleştirildiğinde

(kutupsal koordinat ilerlemesi) aşağıdakilere dikkat

edin:

(Parametre No. 27000'un bit 2'si = 0 olduğunda)

Modun önceden kutupsal koordinat ilerleme

moduna geçiş yapması gerekir.

Özellikle parça işleme tipinden önce G12.1 girin.

Gerektiğinde kutupsal koordinat ilerlemesini iptal

etmek için G13.1 girin.

(Parametre No. 27000'un bit 2'si = 1 olduğunda)

Otomatik çalışma işlemeden önce ve sonra

sırasıyla G12.1 ve G13.1 otomatik olarak çıkılır.

- 438 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

1.6.4

Cepte İşleme için Rasgele Şekil Komut Satırları (XY Düzlemi)

Cep açma için rasgele bir şekil girildiğinde, şekil tipi ve parça işleme

referans konumu gibi bir veri başlangıç noktası komut satırında

belirtilir. Düz hat ve yay gibi girişi yapılacak diğer veri öğeleri, diğer

parça işleme tipleri rasgele şekilleri için olmak üzere tamamıyla

aynıdır.

Bu nedenle bu alt bölüm yalnızca cepte işleme için rasgele şekil

başlangıç noktası komut satırını açıklar.

Diğer rasgele şekiller için Parça II'de bkz. Bölüm

5, "RASGELE

ŞEKİLLER GİRMEK HAKKINDA AYRINTILI AÇIKLAMALAR,"

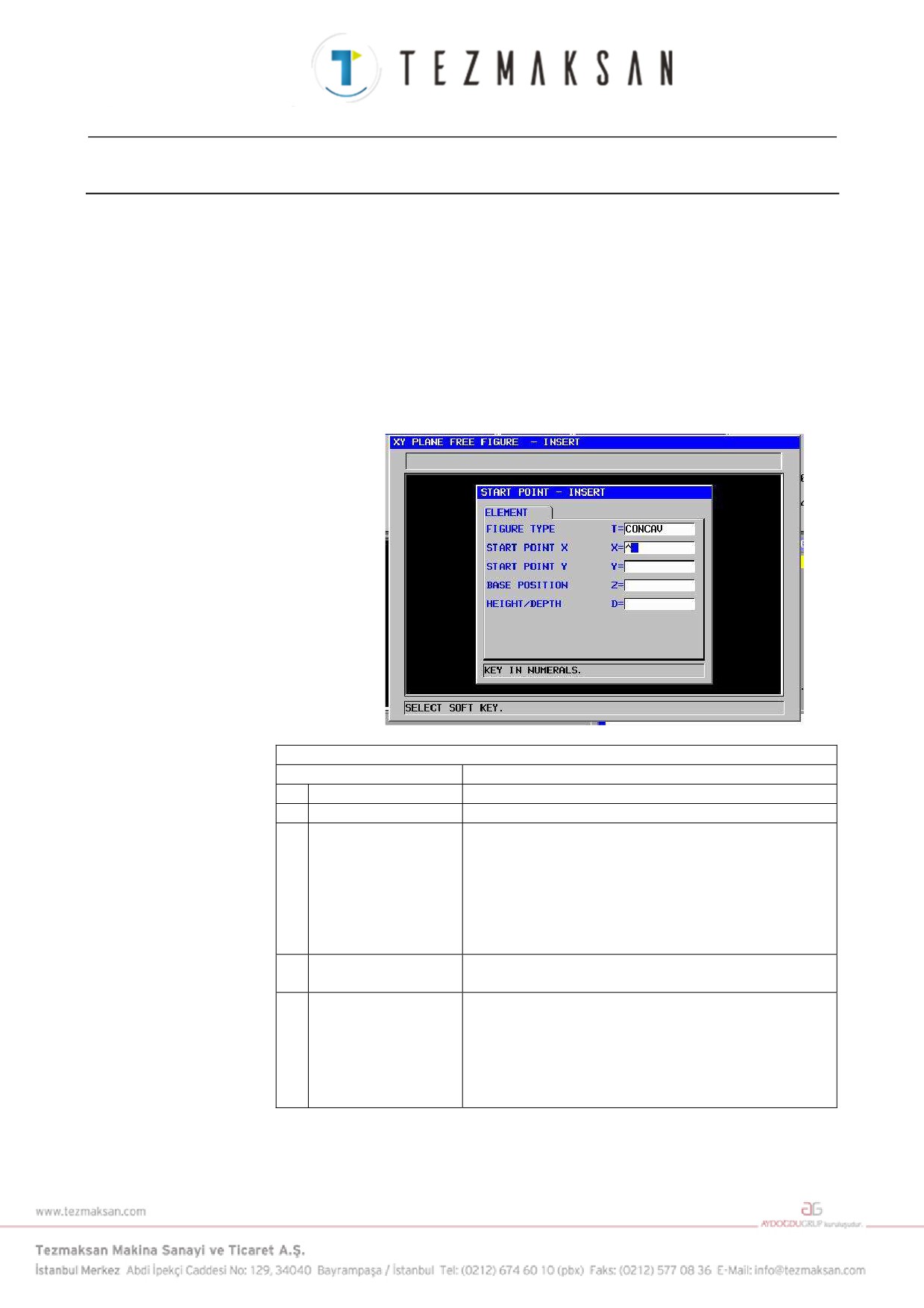

Başlangıç noktası: G1200 (XY düzlemi)

ÖĞE

Veri öğesi

Anlamı

X

START POINT X

Rasgele bir şeklin başlangıç noktasının X koordinatı

Y

START POINT Y

Rasgele bir şeklin başlangıç noktasının Y koordinatı

T

FIGURE TYPE

[FACE]

: Yüz açma için bir şekil olarak kullanılır

[CONVEX]

: Çevreleme için dış şekil olarak kullanılır

[CONCAVE] : Çevreleme için iç şekil veya cepte işleme

için bir şekil olarak kullanılır

[GROOVE] : Oluk açma için bir şekil olarak kullanılır

Açıklama) Parça işleme tipi olarak yüz seçildiğinde

[CONCAVE]'i seçtiğinizden emin olun.

B

BASE POSITION

Cepte işlemeye ve cebin altına (takım eksen yönünde) tabi

iş parçası üst yüzeyinin Z koordinatı

L

HEIGHT/DEPTH

İş parçasının üst yüzeyi BASE POSITION olarak

seçildiğinde, negatif bir değer kullanarak cebin altına olan

mesafeyi belirtin (yarıçap değeri). → Derinlik

Cebin altı BASE POSITION olarak seçildiğinde, pozitif bir

değer kullanarak cebin üst yüzüne olan mesafeyi belirtin

(yarıçap değeri). → Yükseklik

- 439 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

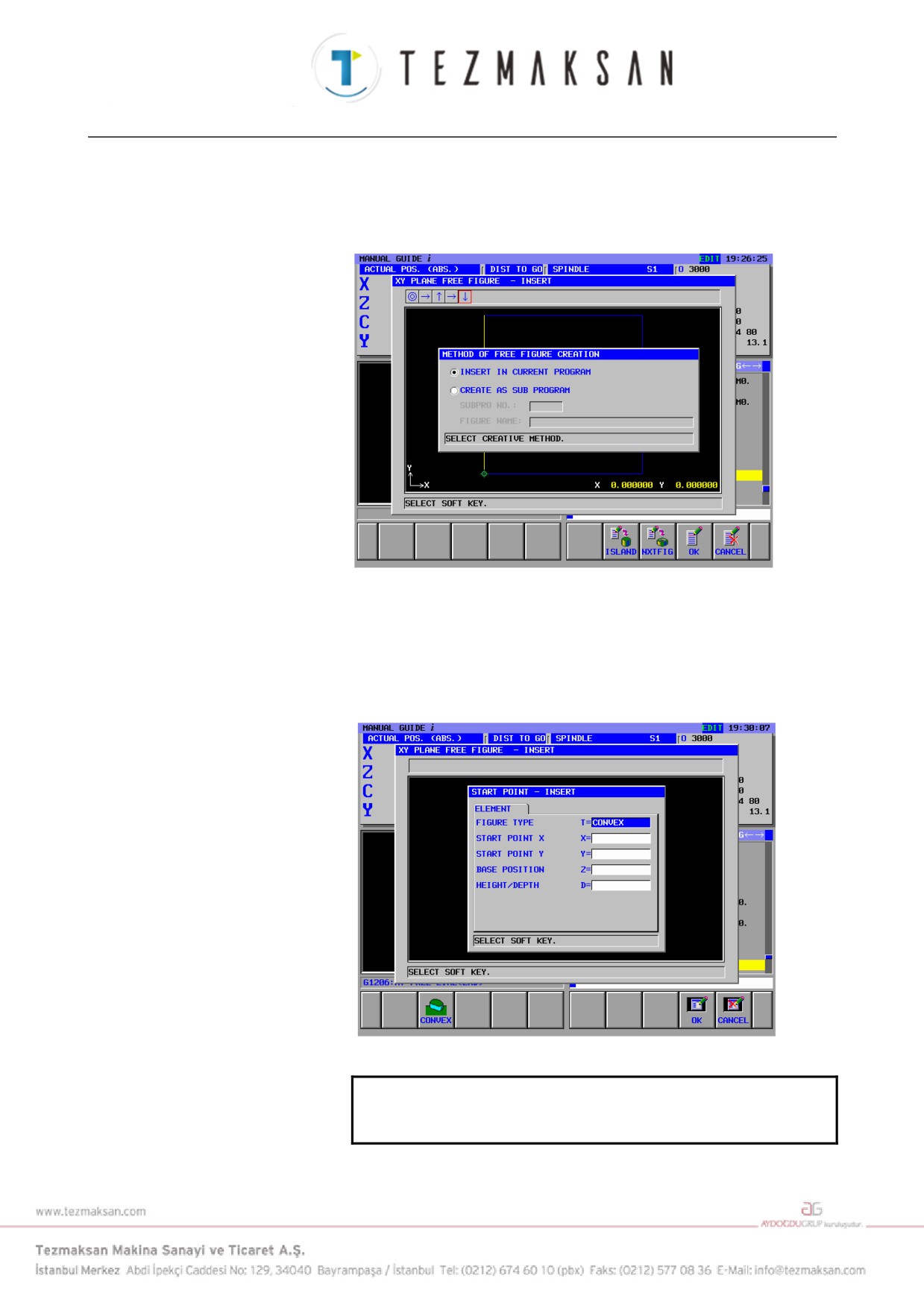

Tümsek girişi :

Cebin dış yüzey şeklini girdikten sonra, bir sonraki ekran [CREATE]

yazılım tuşuna basarak görüntülenir.

Bir tümsek varsa, tümseğin şeklini girmek için [ISLAND] yazılım

tuşuna basın. Aşağıdaki START POINT ekranı görüntülenir.

[FIGURE TYPE] veri öğesi otomatik olarak

“CONVEX” olarak

ayarlanır. (Bir dış yüzey olduğunda, bu “CONCAV” olarak ayarlanır.)

Bundan sonra, tümseğin şeklini bir dış yüzey şeklinin aynısı olarak

girin.

NOT

[NXTFIG] yazılım tuşunda olduğu gibi, diğer cep

şeklinin birbiri ardına girilmesi durumunda kullanılır.

- 440 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

1.7

OLUK AÇMA

1.7.1

Oluk Açma için Parça İşleme Tipi Komut Satırları

Yüzey tornalama: G1050

TOOL COND.

Veri öğesi

Anlamı

D

TOOL DIAMETER

Alt hadde çapı

NOT

1 Parametre No.27002'nin bit

0'ı

=

1 olduğunda

'TOOL COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

KESME KOŞULU

Veri öğesi

Anlamı

L

CUT DEPTH OF RADIUS

Kesme işlemi başına yan yüzdeki (takım yarıçap

yönü) kesme derinliği (yarıçap değeri, pozitif değer)

J

CUT DEPTH OF AXIS

Kesme işlemi başına takım eksen yönünde kesme

derinliği (yarıçap değeri, pozitif değer)

K*

SIDE FINISH AMOUNT

Yan yüzde son işlem toleransı Düz 0 olarak kabul

edilir. (yarıçap değeri, pozitif değer)

H*

BOTTOM FINISH AMT.

Yan yüz işlemede alt son işlem toleransı. Düz 0

olarak kabul edilir. (yarıçap değeri, pozitif değer)

- 442 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

KESME KOŞULU

Veri öğesi

Anlamı

F

FEED RATE- SING.CUT

Alt haddenin yalnızca tek taraflı kesici kısmı kesme

için kullanıldığında besleme hızı uygulanabilir. Bu

besleme hızı, geri çekme işleminde ve başlangıç

kesmesi dışında yan yüzde kesme için kullanılır.

V

FEED RATE- BOTH.CUT

Alt haddenin tüm ön yanı kesme için kullanıldığında

besleme hızı uygulanabilir. Bu besleme hızı

başlangıç kesmesi için kullanılır.

E

FEED RATE- AXIS

İşleme tabi tutulacak yan yüzün altına doğru takım

eksen yönünde kesme gerçekleştirildiğinde besleme

hızı uygulanabilir

AYRINTI

Veri öğesi

Anlamı

W

UP CUT/DOWN CUT

[UP CUT]

: Takımın saat yönünde döndüğünü

varsayarak yukarı kesme modunda

işlemeyi gerçekleştirir.

[DWNCUT] : Takımın saat yönünde döndüğünü

varsayarak aşağı kesme modunda

işlemeyi gerçekleştirir.

(KOPYA)

B

CLEARANCE OF RADIUS

Takım yarıçapı yönünde oluk açma duvarı ve takım

geri çekilme konumu arasındaki mesafe (yarıçap

değeri, pozitif değer)

Açıklama1) Bir oluk kesme işlemi tamamlandığında,

bu giderme miktarıyla takım oluğun yan

yüzünden takım eksen yönünde bir geri

çekme işlemi gerçekleştirir.

Açıklama2) Parametre No.27009'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

C

CLEARANCE OF AXIS

Takım eksen yönünde işleme tabi tutulacak düz

yüzey ve kesme başlangıç noktası (R noktası)

arasındaki mesafe (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27009'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

Z

APROCH MOTION

[2 AXES]

: Geçerli konumdan parça işleme

başlangıç noktasına hareket ettiğinde

takım, öncelikle iki eksen eşzamanlı

işleminde parça işleme düzleminde

hareket eder. (başlangıç değeri)

[3 AXES]

: Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme

başlangıç noktasına hareket eder.

- 443 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

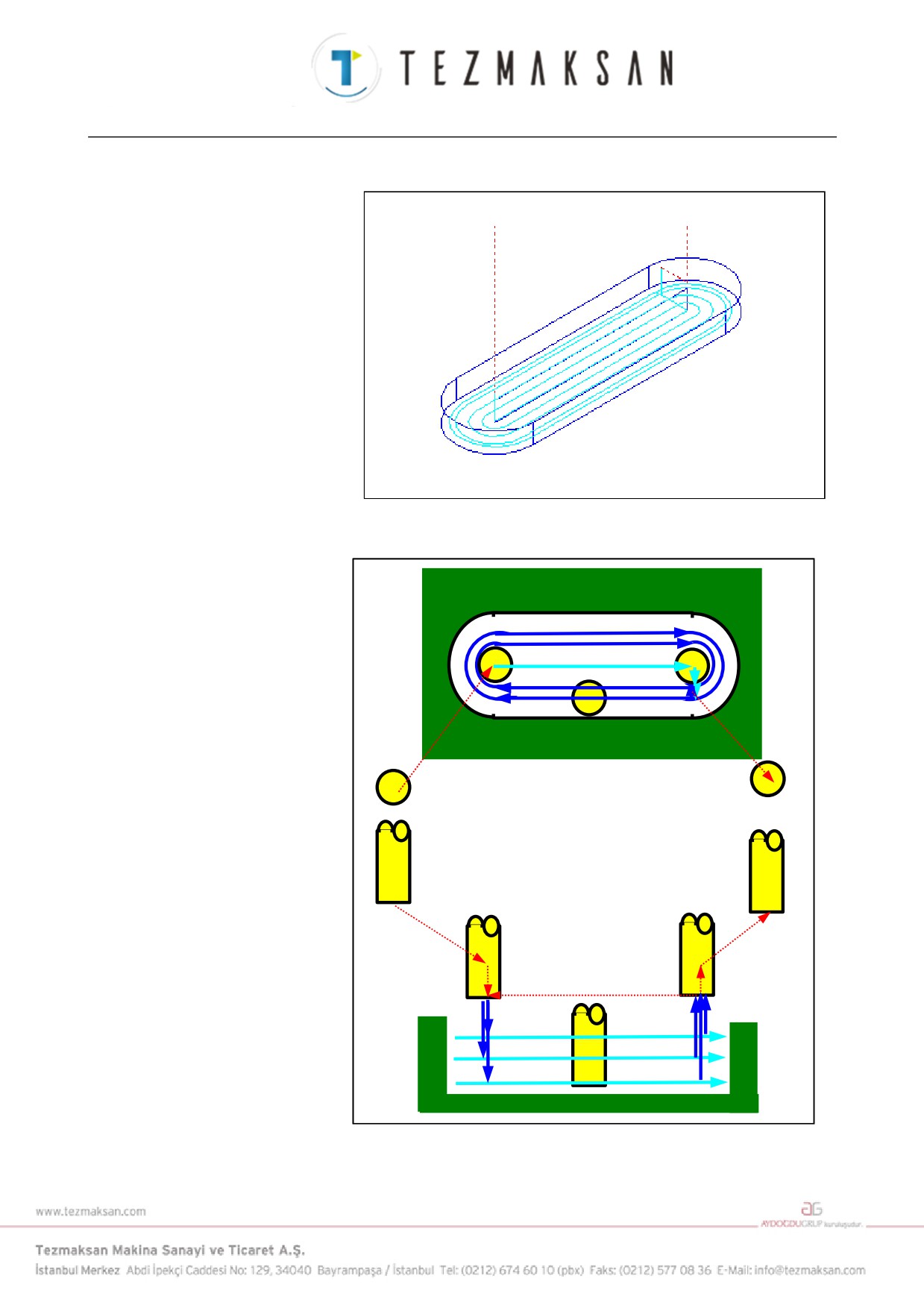

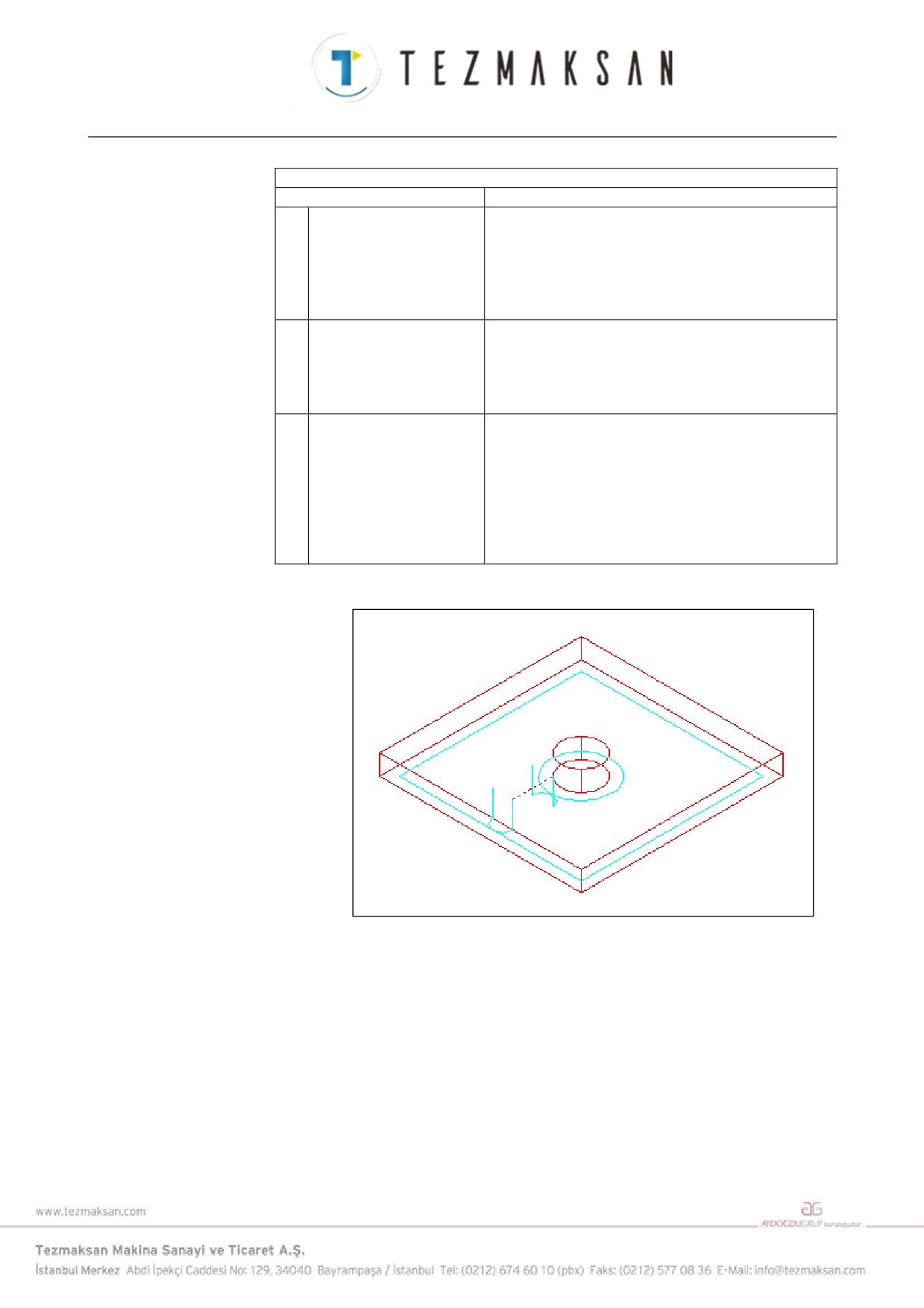

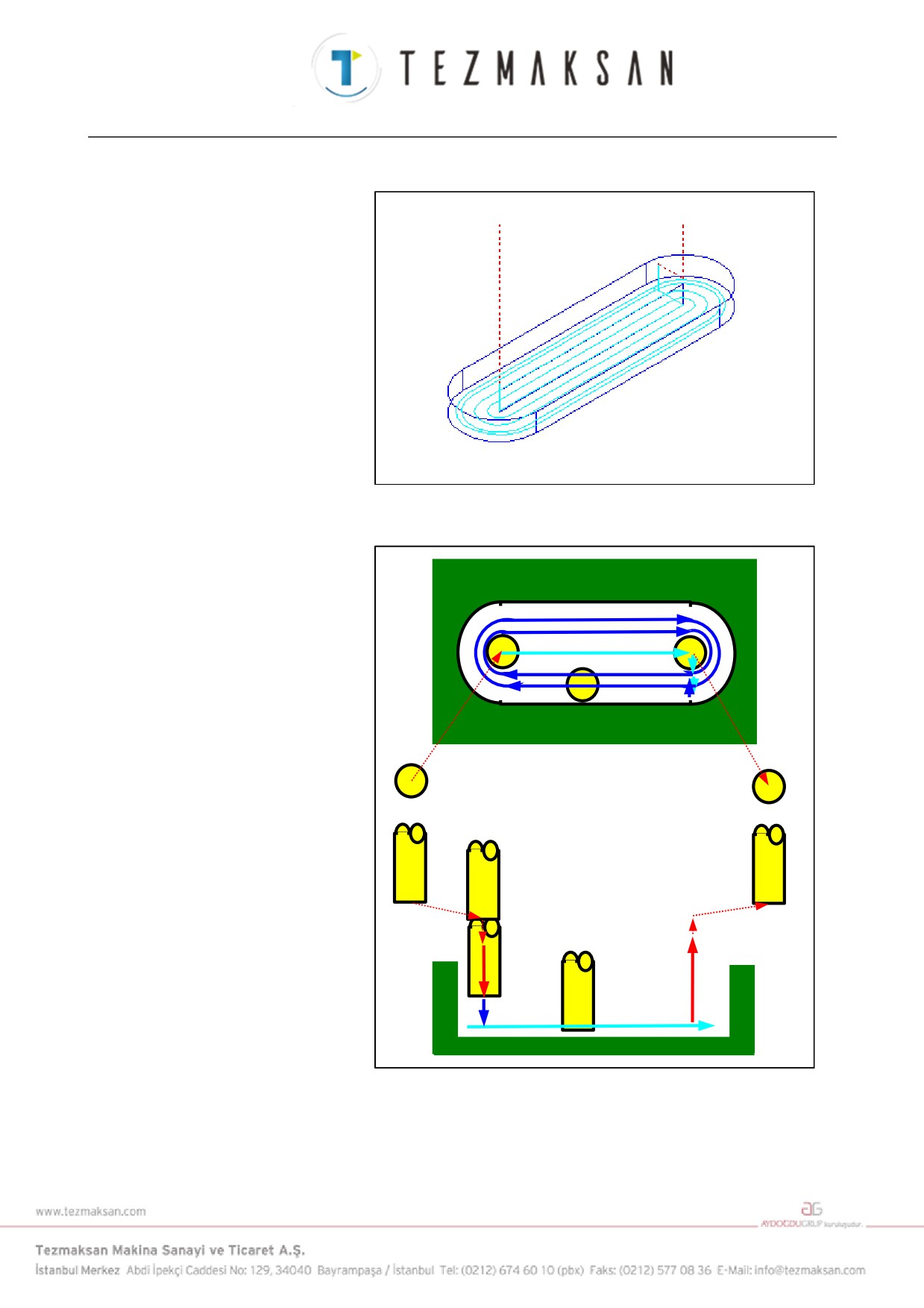

• Takım yolu

Bir oluk parça işleme profilinin içini kesmek için aşağıdaki takım yolu

oluşturulur.

Takım yarıçap yönünde beslemede parça işleme

Yaklaşma

Geri çekilme

Takım eksen yönünde

beslemede parça işleme

<1> Takım, bir oluk parça işleme profilinin kesme başlangıç

noktasının yukarısında bir noktaya yaklaşır.

- 444 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

<2> Takım, takım yarıçap yönünde oluk açma parça işleme profilinde

kesme yapar.

<3> Takım, takım ekseni yönünde oluk açma parça işleme profilinde

kesme yapar.

<4> <2> ve <3> adımları kesme toleransı giderilene kadar tekrar edilir.

<5> Takım geri çekilir.

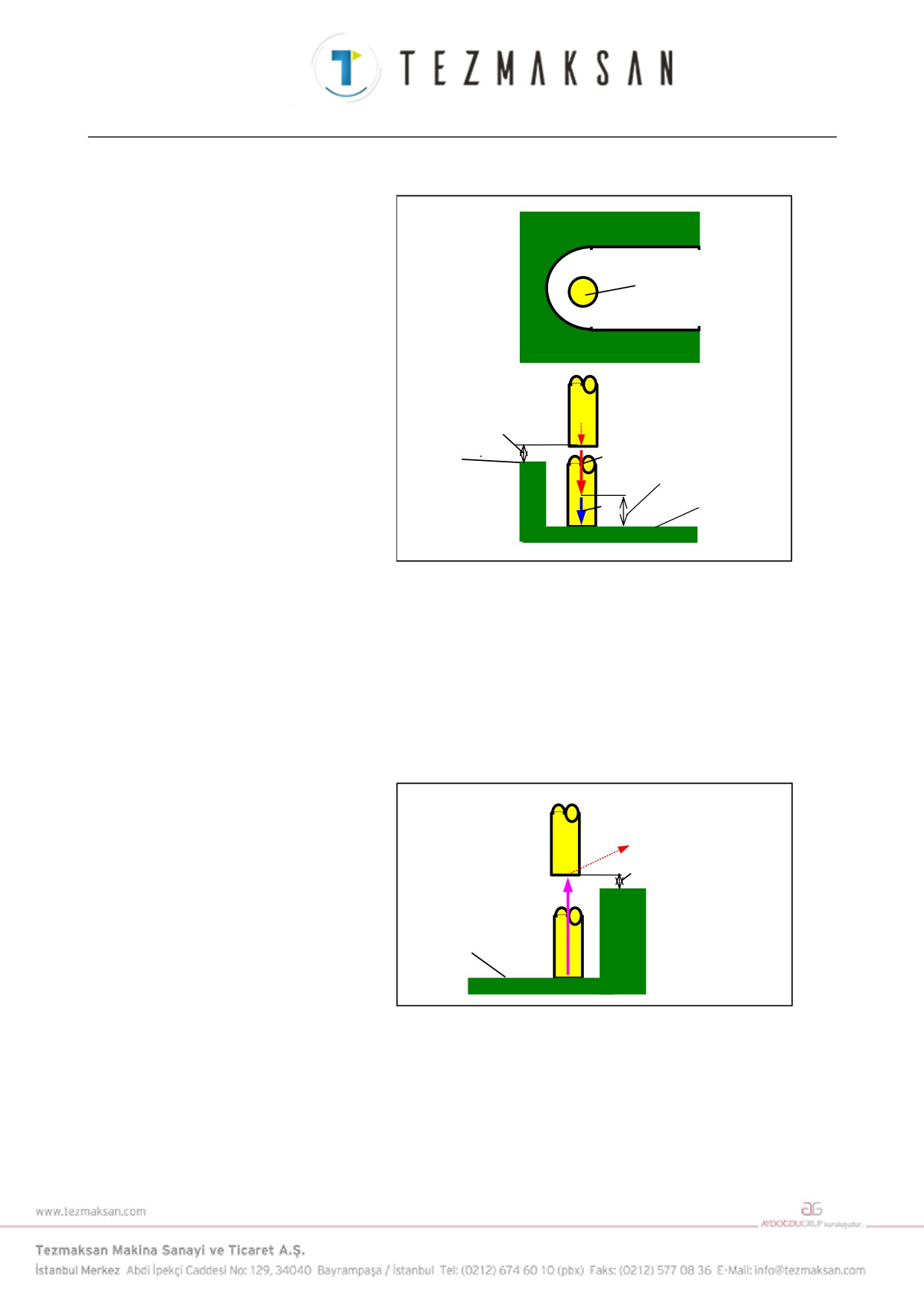

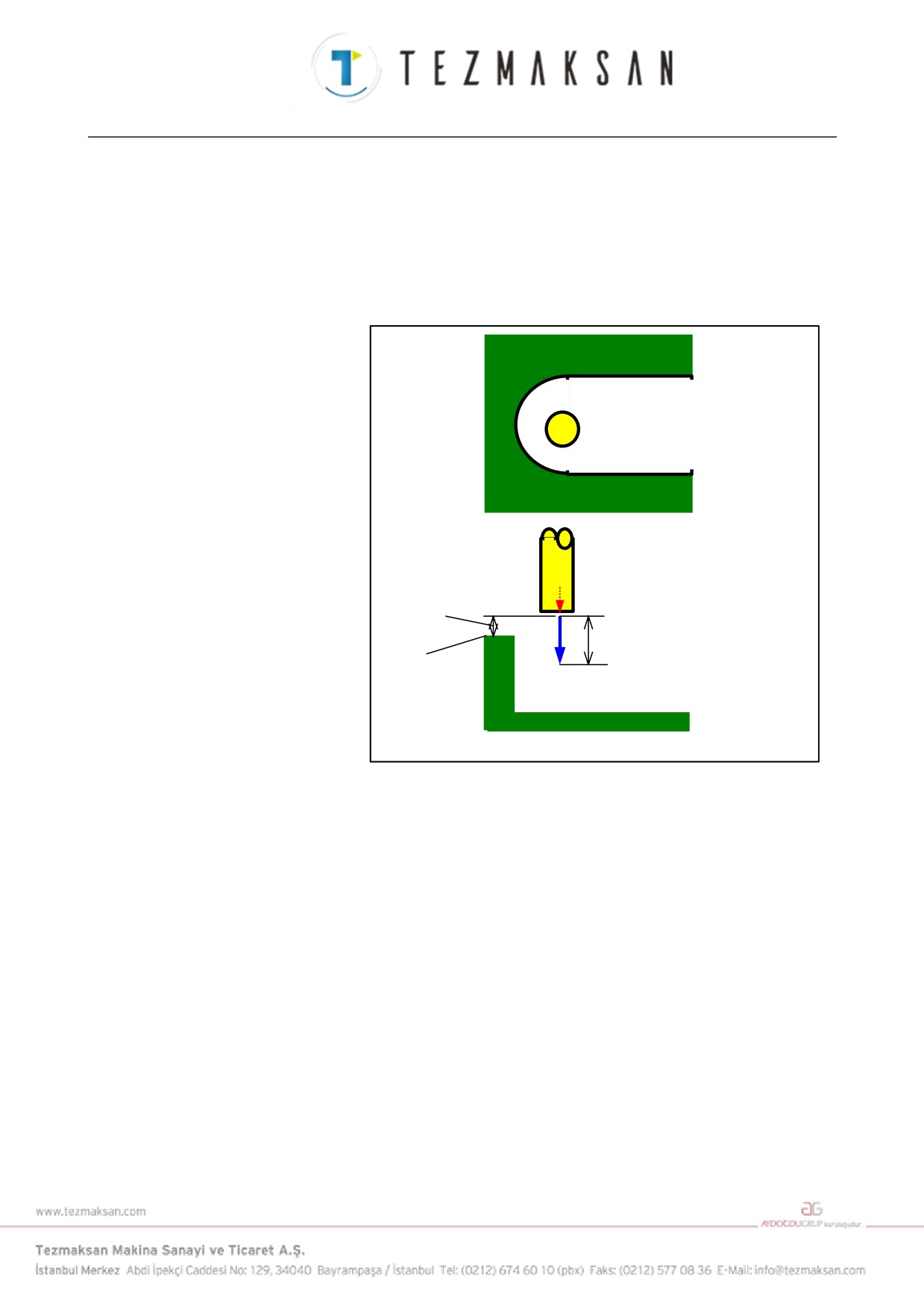

- Yaklaşma

Kesme başlangıç noktası

Takım eksen yönünde

giderici Ct

Takım ekseni yönünde ilk beslemede

Ft

parça işleme otomatik çalışmasında

kesilecek miktar

Oluk parça işleme

üst yüzey

yüksekliği

<1> Takım, çabuk hareketle "takım eksen yönünde oluk açma parça

işleme profili üst yüzey yüksekliği + temizleme (Ct)" konumuna

hareket eder.

<2> Takım, takım ekseni yönünde kesme için belirtilmiş besleme

hızıyla (Ft) takım ekseni yönünde ilk beslemede parça işleme

otomatik çalışmasında kesilecek miktar kadar keser.

- 445 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

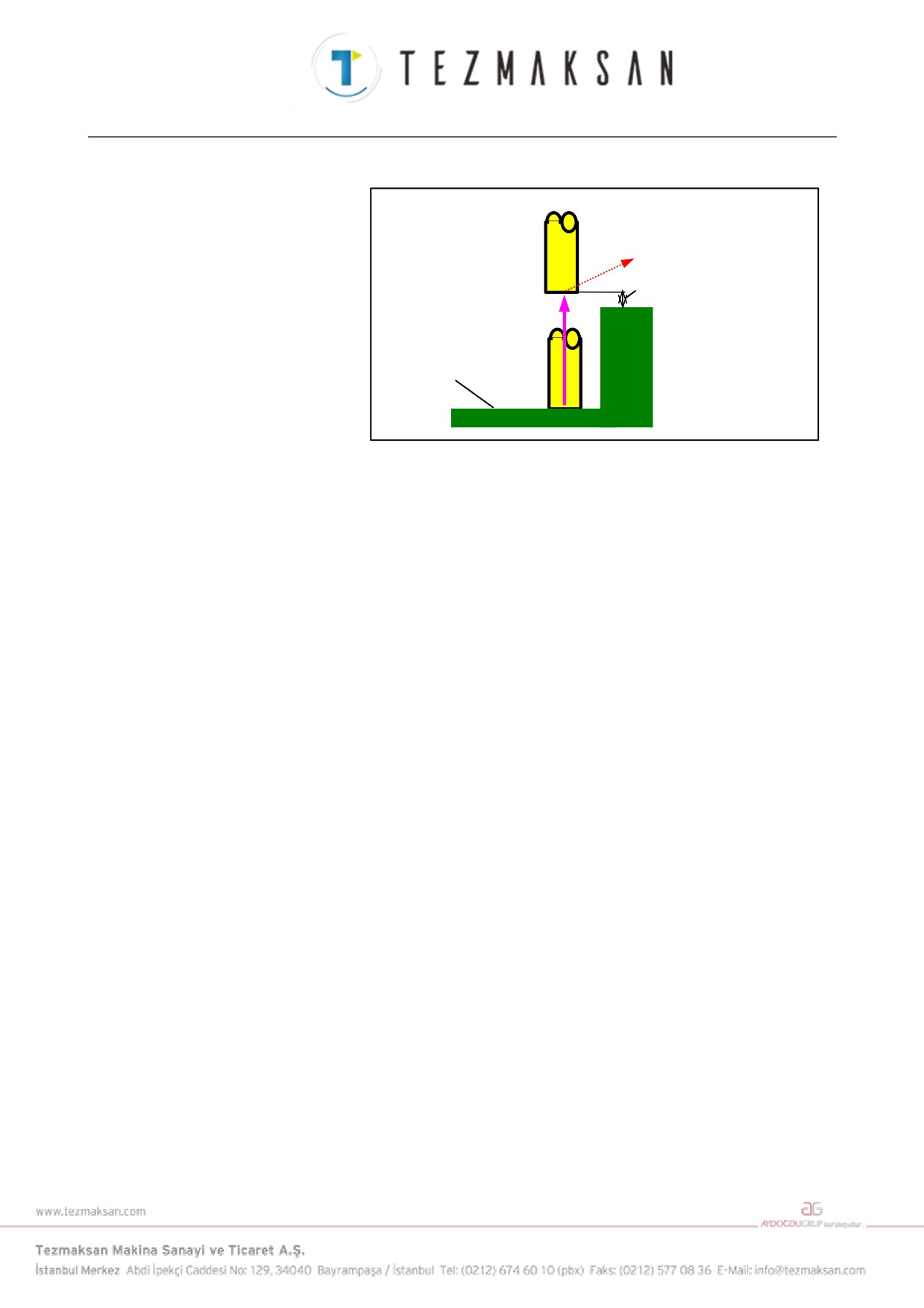

- Geri çekilme

Ftm

Takım eksen yönünde

giderici Ct

Oluk parça işleme profili alt

yüzey tepe yönü

<1> Takım, takım ekseni yönünde hareket için belirtilen besleme

hızıyla (Ftm) oluk açma profili alt yüzeyinin tepesinden takım

ekseni yönünde "oluk açma profili en üst yükseklik + temizleme

(Ct)" konumuna geri çekilir.

- 446 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

Alt yüzün son işlemi: G1051

TOOL COND.

Veri öğesi

Anlamı

D

TOOL DIAMETER

Alt hadde çapı

NOT

1 Parametre No.27002'nin bit

0'ı

=

1 olduğunda

'TOOL COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

KESME KOŞULU

Veri öğesi

Anlamı

T*

BOTTOM THICKNESS

Oluğun altının kesme toleransı. Düz 0 olarak kabul

edilir. (yarıçap değeri, pozitif değer)

K*

SIDE FINISH AMOUNT

Yan yüzün son işlem toleransı Düz 0 olarak kabul

edilir. (yarıçap değeri, pozitif değer)

H*

BOTTOM FINISHI AMT.

Oluğun altının son işlem toleransı. Düz 0 olarak

kabul edilir. (yarıçap değeri, pozitif değer)

L

CUT DEPTH OF RADIUS

Kesme işlemi başına yan yüzdeki (takım yarıçap

yönü) kesme derinliği (yarıçap değeri, pozitif

değer)

F

FEED RATE- SING.CUT

Alt haddenin yalnızca tek taraflı kesici kısmı kesme

için kullanıldığında besleme hızı uygulanabilir. Bu

besleme hızı, geri çekme işleminde ve başlangıç

kesmesi dışında yan yüzde kesme için kullanılır.

V

FEED RATE- BOTH.CUT

Alt haddenin tüm ön yanı kesme için

kullanıldığında besleme hızı uygulanabilir. Bu

besleme hızı başlangıç kesmesi için kullanılır.

E

FEED RATE- AXIS

İşleme tabi tutulacak yan yüzün altına doğru takım

eksen yönünde kesme gerçekleştirildiğinde

besleme hızı uygulanabilir

- 447 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

AYRINTI

Veri öğesi

Anlamı

W

UP CUT/DOWN CUT

[UP CUT]

: Takımın saat yönünde döndüğünü

varsayarak yukarı kesme modunda

işlemeyi gerçekleştirir.

[DWNCUT] : Takımın saat yönünde döndüğünü

varsayarak aşağı kesme modunda

işlemeyi gerçekleştirir.

(KOPYA)

B

CLEARANCE OF RADIUS

Takım yarıçapı yönünde oluk açma duvarı ve takım

geri çekilme konumu arasındaki mesafe (yarıçap

değeri, pozitif değer)

Açıklama1) Bir oluk kesme işlemi tamamlandığında,

bu giderme miktarıyla takım oluğun yan

yüzünden takım eksen yönünde bir geri

çekme işlemi gerçekleştirir.

Açıklama2) Parametre No.27009'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

C

CLEARANCE OF AXIS

Takım eksen yönünde işleme tabi tutulacak düz

yüzey ve kesme başlangıç noktası (R noktası)

arasındaki mesafe (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27009'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

Z

APROCH MOTION

[2 AXES]

: Geçerli konumdan parça işleme

başlangıç noktasına hareket ettiğinde

takım, öncelikle iki eksen eşzamanlı

işleminde parça işleme düzleminde

hareket eder. (başlangıç değeri)

[3 AXES]

: Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme

başlangıç noktasına hareket eder.

- 448 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

• Takım yolu

Bir oluk parça işleme profilinin içini kesmek için aşağıdaki takım yolu

oluşturulur.

Takım yarıçap yönünde

beslemede parça işleme

Yaklaşma

Geri çekilme

<1> Takım, bir oluk parça işleme profilinin kesme başlangıç

noktasının yukarısında bir noktaya yaklaşır.

<2> Takım, takım yarıçap yönünde oluk açma parça işleme profilinde

kesme yapar.

<3> Takım geri çekilir.

- 449 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

- Yaklaşma

Kesme başlangıç

noktası

Takım eksen yönünde

giderici Ct

Oluk parça

Ftm

Ct + takım eksen yönünde

işleme üst yüzey

kesme toleransı

yüksekliği

Oluk parça işleme profili

Ft

alt yüzey yüksekliği

<1> Takım, çabuk hareketle "takım eksen yönünde oluk açma parça

işleme profili tepesi + temizleme (Ct)" konumuna hareket eder.

<2> Takım, takım ekseni yönünde kesme için belirtilmiş besleme

hızıyla (Ftm) "oluk parça işleme profili alt yüzeyinin yüksekliği +

takım ekseni yönünde temizleme (Ct)" konumuna hareket eder.

<3> Takım, takım ekseni yönündeki kesme için belirtilmiş besleme

hızıyla (Ft) oluk parça işleme profilini yüksekliğine doğru keser

eder.

- Geri çekilme

Takım eksen yönünde

giderici Ct

Ftm

Oluk parça işleme profili alt

yüzey yüksekliği

<1> Takım, takım ekseni yönünde hareket için belirtilen besleme

hızıyla (Ftm) oluk açma profili alt yüzeyinin tepesinden "oluk

açma profili en üst yüzey yüksekliği + takım ekseni yönünde

temizleme (Ct)" konumuna geri çekilir.

- Takım yarıçap yönünde beslemede parça işleme

Bu hareket oluk açmadakiyle (yüzey tornalama) aynıdır.

Detaylar için oluk açma

(yüzey tornalama) hakkındaki

açıklamalara bakınız.

- 450 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

Yan yüz son işlemi: G1052

TOOL COND.

Veri öğesi

Anlamı

I

INPUT

[INPUT] : Bir yarıçap telafi değerini doğrudan girer.

[REF.]

: Bu numarayla bir yarıçap telafi değerini

okumak için kesici telafi numarasını girer.

D

TOOL DIAMETER

Alt hadde çapı (pozitif değer)

Açıklama) Bu öğe, yalnızca [INPUT] INPUT (GİRİŞ)

için seçildiğinde belirtilir.

M

CUTTER COMP.NO.

Bir alt haddenin yarıçap telafi numarası (pozitif değer)

Açıklama) Bu öğe, yalnızca [REF.] INPUT (GİRİŞ) için

seçildiğinde belirtilir.

NOT

1 Parametre No.27002'nin bit

0'ı

=

1 olduğunda

'TOOL COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

3 Parametre No. 27081'in bit 3'ü (GF3) = 1 olduğunda

'TOOL COND.' sekmesi etkinleştirilmez.

KESME KOŞULU

Veri öğesi

Anlamı

S*

SIDE THICKNESS

Yan yüzün kesme toleransı. Düz 0 olarak kabul edilir.

(yarıçap değeri, pozitif değer)

K*

SIDE FINISH AMOUNT

Yan yüzün son işlem toleransı Düz 0 olarak kabul

edilir. (yarıçap değeri, pozitif değer)

B

NUMBER OF FINISHING

Son işlem için kesme sayısı (pozitif değer)

Açıklama) Her kesimin derinliği = (yan fazlalığının

kalınlığı)/(son işlem kesimlerinin sayısı)

- 451 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

KESME KOŞULU

Veri öğesi

Anlamı

F

FEED RATE- SING.CUT

Alt haddenin yalnızca tek taraflı kesici kısmı kesme için

kullanıldığında besleme hızı uygulanabilir. Bu besleme

hızı, geri çekme işleminde ve başlangıç kesmesi

dışında yan yüzde kesme için kullanılır.

V

FEED RATE- BOTH.CUT

Alt haddenin tüm ön yanı kesme için kullanıldığında

besleme hızı uygulanabilir. Bu besleme hızı başlangıç

kesmesi için kullanılır.

E

FEED RATE- AXIS

İşleme tabi tutulacak yan yüzün altına doğru takım

eksen yönünde kesme gerçekleştirildiğinde besleme

hızı uygulanabilir

AYRINTI

Veri öğesi

Anlamı

W

UP CUT/DOWN CUT

[UP CUT]

: Takımın saat yönünde döndüğünü

varsayarak yukarı kesme modunda

işlemeyi gerçekleştirir.

[DWNCUT] : Takımın saat yönünde döndüğünü

varsayarak aşağı kesme modunda

işlemeyi gerçekleştirir.

(KOPYA)

C

CLEARANCE OF AXIS

Takım eksen yönünde işleme tabi tutulacak düz yüzey

ve kesme başlangıç noktası (R noktası) arasındaki

mesafe (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27009'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

P

APPROACH TYPE

[ARC]

: Yay boyunca bir yan yüze yaklaşır.

[TANGEN] : Yan yüzey frezelemede birinci şekle ait

düz hat tanjantı boyunca yan yüze

yaklaşır.

[VERTIC] : Yan yüzey frezelemede birinci şekle ait

düz hat normali boyunca yan yüze

yaklaşır.

(KOPYA)

R

APPROACH RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

A*

APPROACH ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan 90

derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca APPROACH TYPE

(YAKLAŞIM TİPİ) için [ARC] seçildiğinde

belirtilir.

(KOPYA)

- 452 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

AYRINTI

Veri öğesi

Anlamı

Q

ESCAPE TYPE

[ARC]

: Yay boyunca bir yan yüzden geri çekilir.

[TANGEN] : Yan yüzey frezelemede son şekle ait düz

hat tanjantı boyunca yan yüzden geri

çekilir.

[VERTIC] : Yan yüzey frezelemede son şekle ait düz

hat normali boyunca yan yüzden geri

çekilir.

(KOPYA)

X

ESCAPE RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

Y*

ESCAPE ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan 90

derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca ESCAPE TYPE

(UZAKLAŞMA TİPİ) için [ARC] seçildiğinde

belirtilir.

(KOPYA)

Z

APROCH MOTION

[2 AXES]

: Geçerli konumdan parça işleme başlangıç

noktasına hareket ettiğinde takım,

öncelikle iki eksen eşzamanlı işleminde

parça işleme düzleminde hareket eder.

(başlangıç değeri)

[3 AXES]

: Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme başlangıç

noktasına hareket eder.

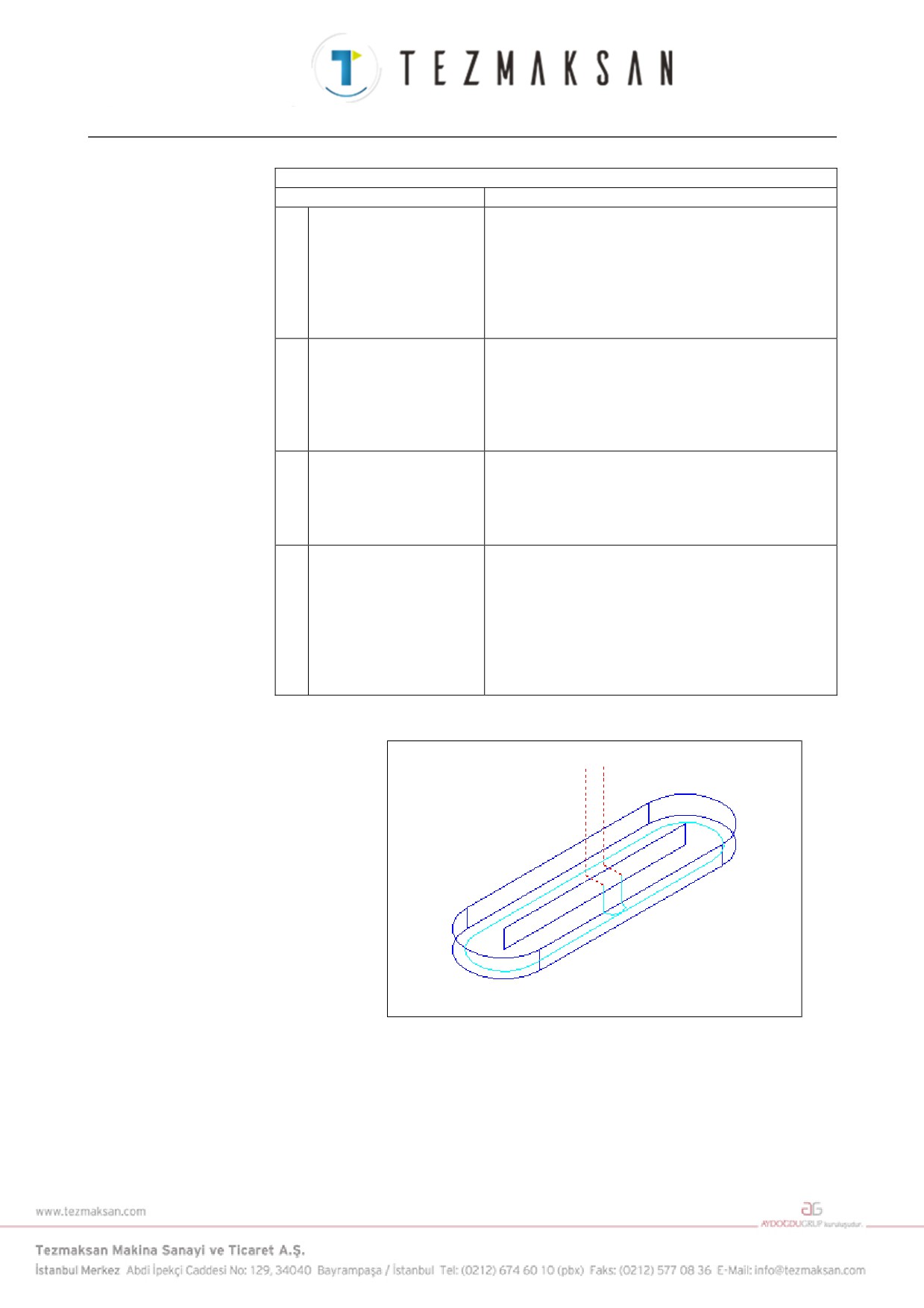

• Takım yolu

Bir oluk parça işleme profilinin yan yüz çevresi bitmiş.

Onun için takım yolu çevreleme için olmak üzere aynıdır (yan yüz son

işlemi).

Ayrıntılar için çevrelemeyle (yan yüz son işlemi) ilgili açıklamalara

bakın.

- 453 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

Pah kırma: G1053

TOOL COND.

Veri öğesi

Anlamı

K

TOOL SMALL DIAMETER

Pah kırma takımı uç çapı (pozitif değer)

NOT

1 Parametre No.27002'nin bit

0'ı

=

1 olduğunda

'TOOL COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

KESME KOŞULU

Veri öğesi

Anlamı

S

CHAMFER AMOUNT

Pah kırma uzunluğu (yarıçap değeri, pozitif değer)

H

EJECTION STROKE

Pah açma takımı ucu ve takım ekseni yönünde fiili

kesme konumu arasındaki mesafe (yarıçap değeri,

pozitif değer)

F

FEED RATE- RADIUS

Takım yarıçap yönünde kesme gerçekleştirildiğinde

besleme hızı uygulanabilir

E

FEED RATE- AXIS

Takım eksen yönünde kesme gerçekleştirildiğinde

besleme hızı uygulanabilir

AYRINTI

Veri öğesi

Anlamı

W

UP CUT/DOWN CUT

[UP CUT]

: Takımın saat yönünde döndüğünü

varsayarak yukarı kesme modunda

işlemeyi gerçekleştirir.

[DWNCUT] : Takımın saat yönünde döndüğünü

varsayarak aşağı kesme modunda

işlemeyi gerçekleştirir.

(KOPYA)

- 454 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

AYRINTI

Veri öğesi

Anlamı

C

CLEARANCE OF AXIS

Takım eksen yönünde işleme tabi tutulacak düz yüzey

ve kesme başlangıç noktası (R noktası) arasındaki

mesafe (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27009'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

P

APPROACH TYPE

[ARC]

: Yay boyunca bir yan yüze yaklaşır.

[TANGEN] : Yan yüzey frezelemede birinci şekle ait

düz hat tanjantı boyunca yan yüze

yaklaşır.

[VERTIC] : Yan yüzey frezelemede birinci şekle ait

düz hat normali boyunca yan yüze

yaklaşır.

(KOPYA)

R

APPROACH RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

A*

APPROACH ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan 90

derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca APPROACH TYPE

(YAKLAŞIM TİPİ) için [ARC] seçildiğinde

belirtilir.

(KOPYA)

Q

ESCAPE TYPE

[ARC]

: Yay boyunca bir yan yüzden geri çekilir.

[TANGEN] : Yan yüzey frezelemede son şekle ait düz

hat tanjantı boyunca yan yüzden geri

çekilir.

[VERTIC] : Yan yüzey frezelemede son şekle ait düz

hat normali boyunca yan yüzden geri

çekilir.

(KOPYA)

X

ESCAPE RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

Y*

ESCAPE ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan 90

derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca ESCAPE TYPE

(UZAKLAŞMA TİPİ) için [ARC] seçildiğinde

belirtilir.

(KOPYA)

Z

APROCH MOTION

[2 AXES]

: Geçerli konumdan parça işleme başlangıç

noktasına hareket ettiğinde takım,

öncelikle iki eksen eşzamanlı işleminde

parça işleme düzleminde hareket eder.

(başlangıç değeri)

[3 AXES]

: Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme başlangıç

noktasına hareket eder.

- 455 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

1.7.2

Oluk Açma için Sabit Form Şekil Komut Satırları (XY Düzlemi)

Oluk açma için sabit biçimli şekiller olarak bir "kare", "daire", "yol" ve

"radyal oluklar" mevcuttur. bu şekillerden herhangi biri belirtilmemişse,

bir oluk belirtilmiş bir genişlikle çevre boyunca kesilir.

NOT

"kare", "daire" ve "yol" şekillerinden her biri bir

kapalı şekildir. Şu anki oluk açmada, bir başlangıç

noktası ve bir bitiş noktası serileri belirlenmiştir ve

bir serinin başlangıç noktasından bitiş noktasına

kesme tekrar edilir.

Kare: G1220 (XY düzlemi)

POS./SIZE

Veri öğesi

Anlamı

T

FIGURE TYPE

[FACE]

: Yüz açma için bir şekil olarak kullanılır

[CONVEX]

: Çevreleme için dış şekil olarak kullanılır

[CONCAVE] : Çevreleme için iç şekil veya cepte işleme için bir

şekil olarak kullanılır

[GROOVE] : Oluk açma için bir şekil olarak kullanılır

Açıklama) Parça işleme tipi olarak oluk açma seçildiğinde

[GROOVE]'u seçtiğinizden emin olun.

B

BASE POSITION

Çevrelemeye yapılacak parçanın üst yüzeyi veya yan yüzünün

altının Z koordinatı (takım eksen yönünde)

L

HEIGHT/DEPTH

İş parçasının üst yüzeyi BASE POSITION olarak seçildiğinde,

negatif bir değer kullanarak yan yüzün altına olan mesafeyi

belirtin (yarıçap değeri). → Derinlik

Yan yüzün altı BASE POSITION olarak seçildiğinde, pozitif bir

değer kullanarak iş parçasının üst yüzüne olan mesafeyi

belirtin (yarıçap değeri). → Yükseklik

H

CENTER POINT (X)

Dikdörtgen şeklin merkez konumunun X koordinatı

V

CENTER POINT (Y)

Dikdörtgen şeklin merkez konumunun Y koordinatı

U

LENGTH FOR X AXIS

X ekseni yönünde yan uzunluk (yarıçap değeri, pozitif değer)

W

LENGTH FOR Y AXIS

Y ekseni yönünde yan uzunluk (yarıçap değeri, pozitif değer)

R*

CORNER RADIUS

Köşe yuvarlatma için yarıçap (pozitif değer)

A*

ANGLE

X ekseniyle ilgili dikdörtgen şeklin eğim açısı (pozitif veya

negatif değer)

D

GROOVE WIDTH

Oluk açma genişliği (yarıçap değeri, pozitif değer)

- 457 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

Daire: G1221 (XY düzlemi)

POS./SIZE

Veri öğesi

Anlamı

T

FIGURE TYPE

[FACE]

: Yüz açma için bir şekil olarak kullanılır

[CONVEX]

: Çevreleme için dış şekil olarak

kullanılır

[CONCAVE] : Çevreleme için iç şekil veya cepte

işleme için bir şekil olarak kullanılır

[GROOVE] : Oluk açma için bir şekil olarak kullanılır

Açıklama) Parça işleme tipi olarak oluk açma

seçildiğinde [GROOVE]'u seçtiğinizden

emin olun.

B

BASE POSITION

Oluk açmaya (takım eksen yönünde) tabi oluğun alt

kısmı veya iş parçası üst yüzeyinin Z koordinatı

L

HEIGHT/DEPTH

İş parçasının üst yüzeyi BASE POSITION olarak

seçildiğinde, negatif bir değer kullanarak oluğun

altına olan mesafeyi belirtin (yarıçap değeri). →

Derinlik

Oluğun altı BASE POSITION olarak seçildiğinde,

pozitif bir değer kullanarak oluğun üst yüzüne olan

mesafeyi belirtin (yarıçap değeri).

→ Yükseklik

H

CENTER POINT (X)

Dairesel şeklin merkez konumunun X koordinatı

V

CENTER POINT (Y)

Dairesel şeklin merkez konumunun Y koordinatı

R

RADIUS

Dairesel şeklin yarıçapı (yarıçap değeri, pozitif değer)

D

GROOVE WIDTH

Oluk açma genişliği (yarıçap değeri, pozitif değer)

- 458 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

Yol: G1222 (XY düzlemi)

POS./SIZE

Veri öğesi

Anlamı

T

FIGURE TYPE

[FACE]

: Yüz açma için bir şekil olarak kullanılır

[CONVEX]

: Çevreleme için dış şekil olarak kullanılır

[CONCAVE] : Çevreleme için iç şekil veya cepte işleme

için bir şekil olarak kullanılır

[GROOVE] : Oluk açma için bir şekil olarak kullanılır

Açıklama) Parça işleme tipi olarak oluk açma

seçildiğinde [GROOVE]'u seçtiğinizden emin

olun.

B

BASE POSITION

Oluk açmaya (takım eksen yönünde) tabi oluğun alt

kısmı veya iş parçası üst yüzeyinin Z koordinatı

L

HEIGHT/DEPTH

İş parçasının üst yüzeyi BASE POSITION olarak

seçildiğinde, negatif bir değer kullanarak oluğun altına

olan mesafeyi belirtin (yarıçap değeri).

→ Derinlik

Oluğun altı BASE POSITION olarak seçildiğinde, pozitif

bir değer kullanarak oluğun üst yüzüne olan mesafeyi

belirtin (yarıçap değeri).

→ Yükseklik

H

CENTER POINT (X)

Sol yarım daire şeklin merkez konumunun X koordinatı

V

CENTER POINT (Y)

Sol yarım daire şeklin merkez konumunun Y koordinatı

U

BETWEEN DISTANCE

Sağ ve sol yarım daire şeklin merkezleri arasındaki

mesafe (yarıçap değeri, pozitif değer)

R

RADIUS

Sol ve sağ yarım daire şekillerin yarıçapı (yarıçap değeri,

pozitif değer)

A*

ANGLE

X ekseniyle ilgili yol şeklinin eğim açısı (pozitif veya

negatif değer)

D

GROOVE WIDTH

Oluk açma genişliği (yarıçap değeri, pozitif değer)

- 459 -

Content      ..     14      15      16      17     ..
